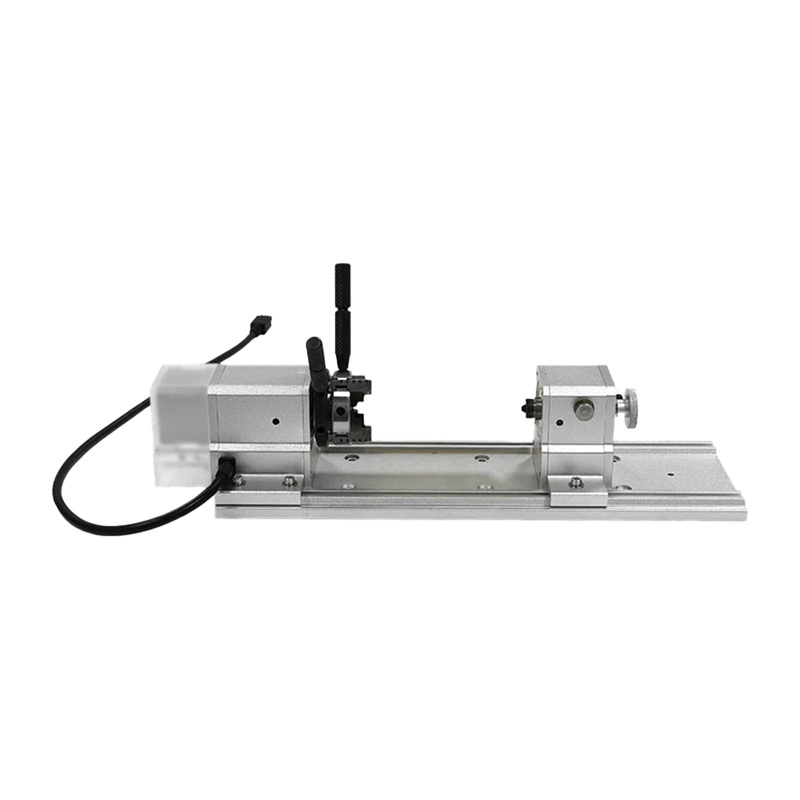

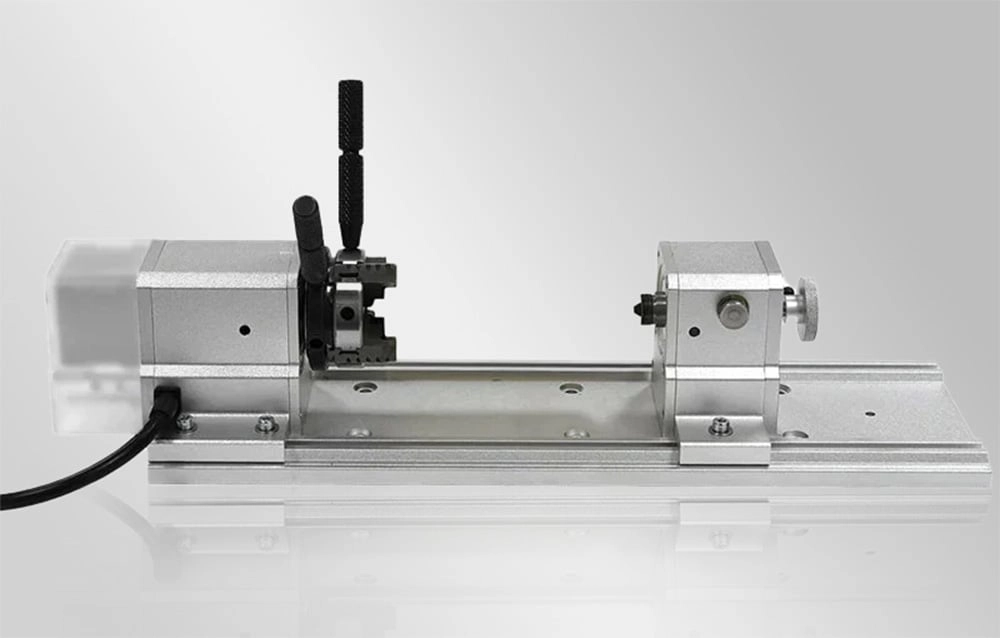

Moduł 4-osiowy MAKERA Carvera Air

Najważniejsze cechy

✔ Rozszerzenie frezarki o 4. oś – umożliwia obróbkę elementów cylindrycznych, dwustronnych i przestrzennych.

✔ Wyłącznie do MAKERA Carvera Air – moduł został zaprojektowany specjalnie do współpracy z tym modelem frezarki.

✔ Przekładnia harmoniczna – zapewnia płynny ruch, wysoką dokładność i minimalny luz mechanizmu.

✔ Precyzja obrotu 0,01° – pozwala realizować szczegółowe i powtarzalne projekty 3D.

✔ Prędkość do 2400°/min – sprawna obróbka projektów wymagających ciągłego obracania materiału.

✔ Silnik krokowy Nema17 – stabilny napęd przystosowany do precyzyjnej pracy CNC.

✔ Obszar roboczy 9,2 × 20 cm – obsługa elementów o średnicy do 9,2 cm i długości do 20 cm.

✔ Jednoczesna praca w czterech osiach – większa swoboda podczas tworzenia skomplikowanych kształtów.

✔ Integracja z auto-probingiem – prostsze pozycjonowanie i przygotowanie materiału do obróbki.

✔ Obsługa wielu materiałów – drewno, tworzywa sztuczne i metale nieżelazne.

✔ Współpraca z Makera CAM – wygodne przygotowanie modeli 3D i generowanie kodu G.

✔ Akcesoria do pracy w zestawie – dwie płyty modelarskie i dwa klucze do uchwytu tokarskiego.

Więcej możliwości w projektach CNC

Moduł 4-osiowy znacząco rozszerza możliwości frezarki MAKERA Carvera Air. Obracanie materiału podczas pracy pozwala wykonywać elementy cylindryczne, projekty obrabiane z dwóch stron oraz kształty trudne do uzyskania w standardowym układzie trzech osi.

Jednoczesna praca w czterech osiach umożliwia tworzenie figurek, modeli przestrzennych, uchwytów, dekoracji i części technicznych. Materiał może być obrabiany dookoła bez konieczności ręcznego zdejmowania i ponownego ustawiania elementu.

Obszar roboczy obejmuje przedmioty o średnicy do 9,2 cm oraz długości do 20 cm, zapewniając odpowiednią przestrzeń zarówno dla niewielkich detali, jak i większych modeli.

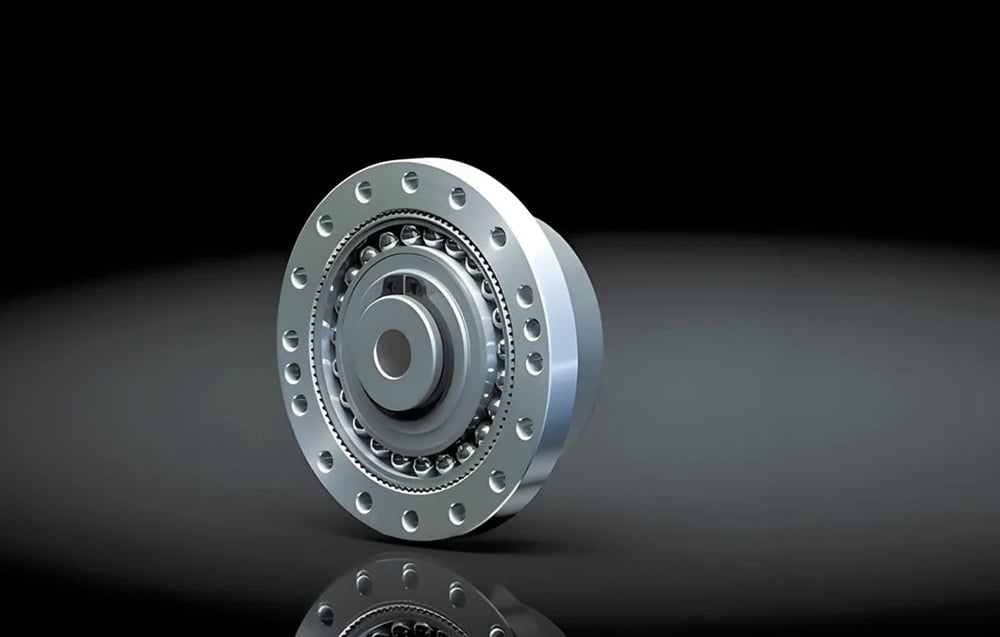

Przekładnia harmoniczna i precyzja 0,01°

Zastosowana przekładnia harmoniczna, nazywana również falową, zapewnia wysoką dokładność pozycjonowania oraz minimalizuje luz podczas zmiany kierunku obrotu.

Precyzja obrotu wynosząca 0,01° pozwala realizować projekty wymagające szczegółowego odwzorowania powierzchni i wysokiej powtarzalności kolejnych przejść frezu.

Moduł osiąga maksymalną prędkość 2400°/min, a zastosowany silnik krokowy Nema17 odpowiada za stabilny i płynny ruch obrabianego elementu. Cała konstrukcja waży około 2,5 kg.

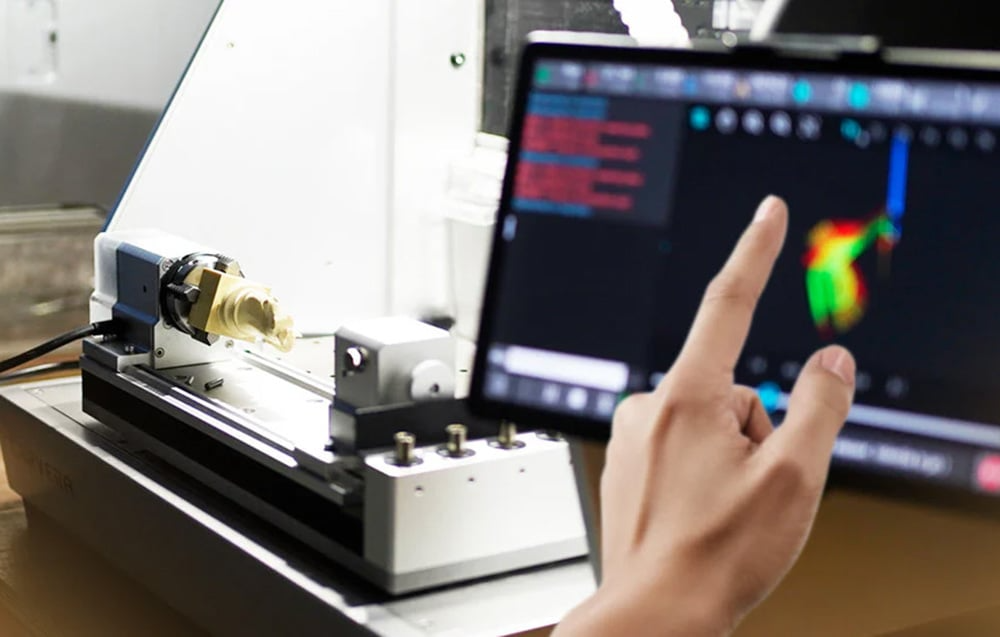

Prosta konfiguracja z Carvera Air

Moduł został zaprojektowany wyłącznie do pracy z frezarką MAKERA Carvera Air. Integracja z jej funkcjami upraszcza przygotowanie stanowiska i pozwala korzystać z obróbki 4-osiowej w sposób zbliżony do standardowej pracy w trzech osiach.

System współpracuje z funkcją szybkiej wymiany narzędzi, auto-probingiem oraz pozycjonowaniem opartym na punktach bazowych. Ułatwia to ustawienie środka obrabianego elementu i zachowanie właściwego układu współrzędnych.

Dzięki automatyzacji ograniczona zostaje liczba ręcznych operacji, co skraca czas przygotowania projektu i zmniejsza ryzyko błędów związanych z niewłaściwym ustawieniem materiału.

Intuicyjne projektowanie w Makera CAM

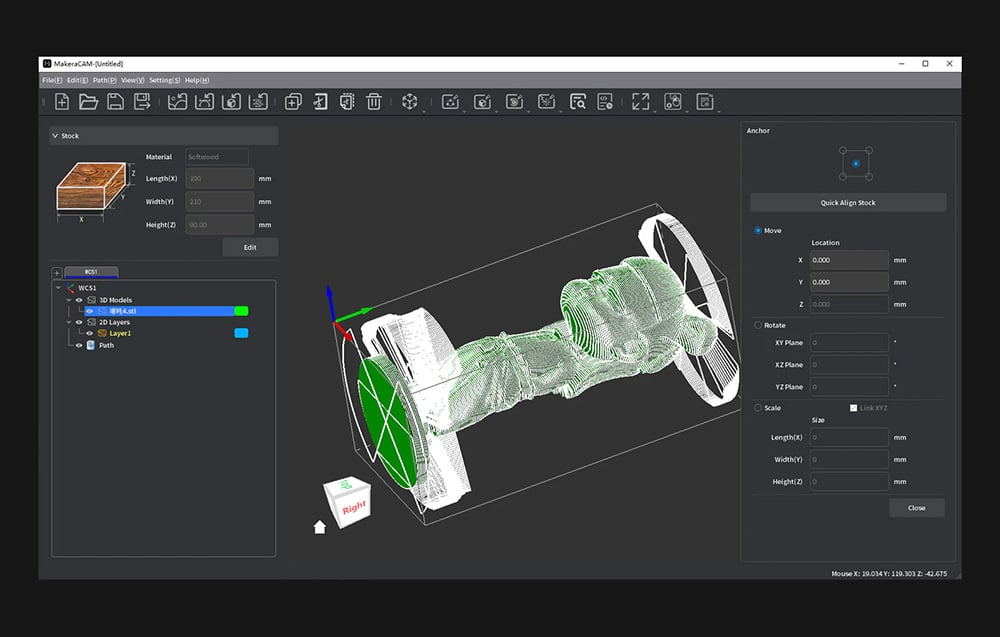

Makera CAM upraszcza programowanie obróbki w czterech osiach, umożliwiając przekształcenie modelu 3D w kod G gotowy do przesłania do frezarki.

Oprogramowanie pomaga przygotować przebieg narzędzia dla całej powierzchni obrabianego elementu, dzięki czemu łatwiej zaplanować realizację figurek, części technicznych oraz modeli przestrzennych.

Moduł jest również kompatybilny z popularnymi programami, takimi jak Fusion 360 oraz VCarve, co pozwala przygotowywać projekty w znanym środowisku CAD/CAM.
