Najważniejsze cechy

✔ Rozszerzenie frezarki MAKERA Carvera o 4. oś – umożliwia obróbkę elementów cylindrycznych, dwustronnych i przestrzennych.

✔ Przekładnia harmoniczna – zapewnia płynny ruch, wysoką precyzję oraz minimalny luz mechanizmu.

✔ Precyzja obrotu 0,01° – pozwala wykonywać szczegółowe i powtarzalne modele 3D.

✔ Prędkość do 2400°/min – sprawna realizacja projektów wymagających ciągłego obracania materiału.

✔ Silnik krokowy Nema17 – stabilny napęd dostosowany do precyzyjnej obróbki CNC.

✔ Obszar roboczy 9,2 × 24 cm – obsługa elementów o średnicy do 9,2 cm i długości do 24 cm.

✔ Jednoczesna obróbka w czterech osiach – większa swoboda podczas tworzenia złożonych kształtów przestrzennych.

✔ Obsługa bazowania 4. osi – ułatwia prawidłowe ustawienie modułu przed rozpoczęciem pracy.

✔ Ustawianie współrzędnych roboczych – zapewnia większą kontrolę nad pozycją obrabianego elementu.

✔ Obsługa różnych materiałów – drewno, tworzywa sztuczne oraz metale nieżelazne.

✔ Współpraca z Makera CAM – wygodne przygotowanie modeli 3D i generowanie kodu G.

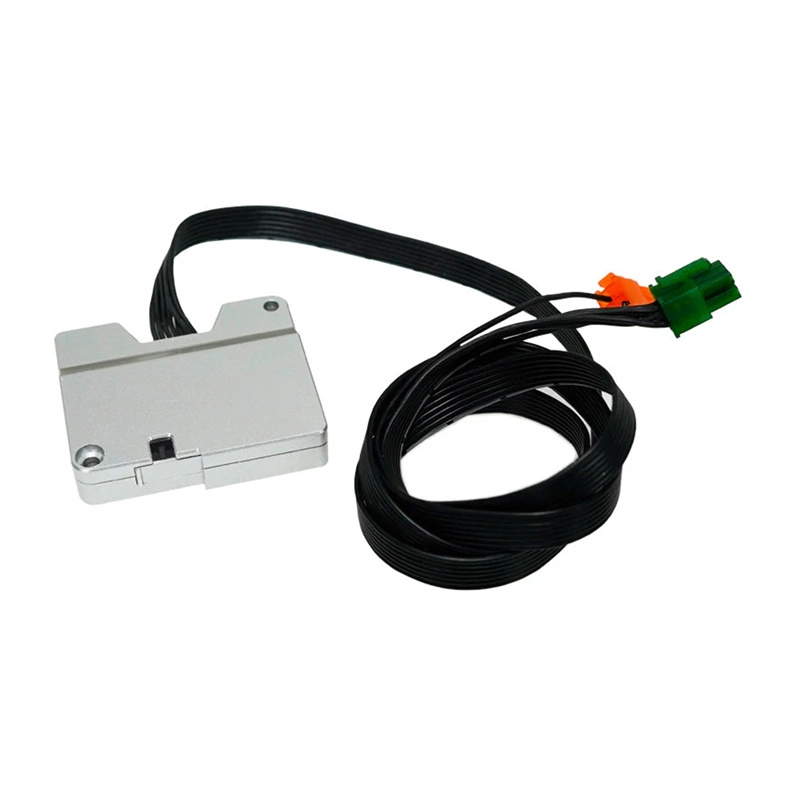

✔ Adapter i narzędzia montażowe w zestawie – elementy potrzebne do instalacji modułu we frezarce Carvera.

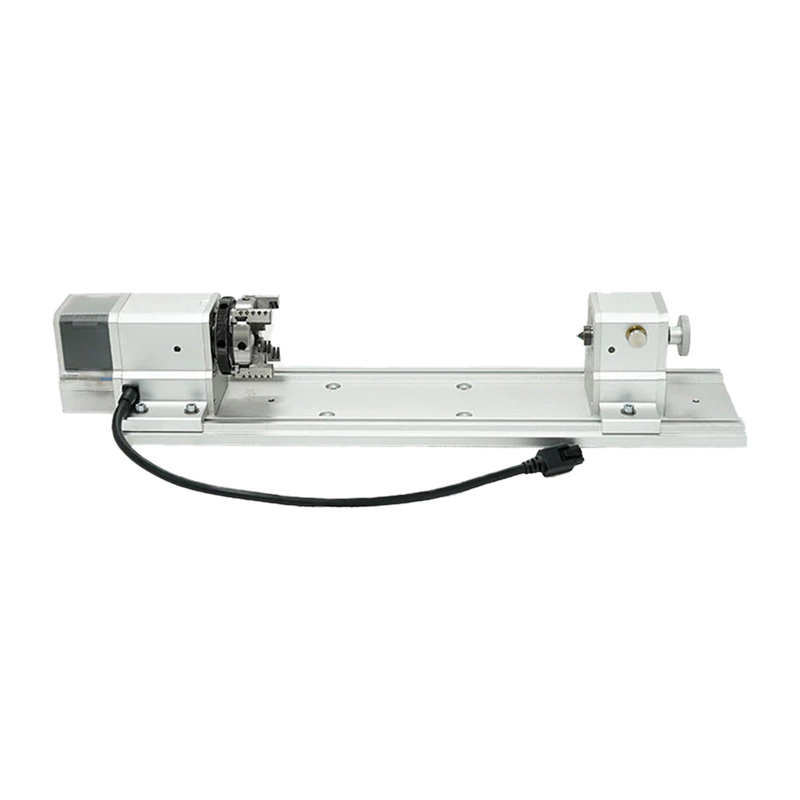

Obróbka cylindryczna i złożone modele 3D

Moduł 4-osiowy znacząco rozszerza możliwości frezarki MAKERA Carvera, umożliwiając obracanie materiału podczas obróbki. Pozwala to wykonywać elementy cylindryczne, projekty dwustronne oraz kształty, których wykonanie w standardowym układzie trzech osi byłoby znacznie trudniejsze.

Jednoczesna praca w czterech osiach umożliwia tworzenie realistycznych modeli przestrzennych, figurek, uchwytów, części technicznych oraz elementów dekoracyjnych z drewna, tworzyw sztucznych i metali nieżelaznych.

Obszar roboczy obejmuje przedmioty o średnicy do 9,2 cm oraz długości do 24 cm, dzięki czemu moduł sprawdzi się zarówno przy niewielkich detalach, jak i bardziej rozbudowanych projektach.

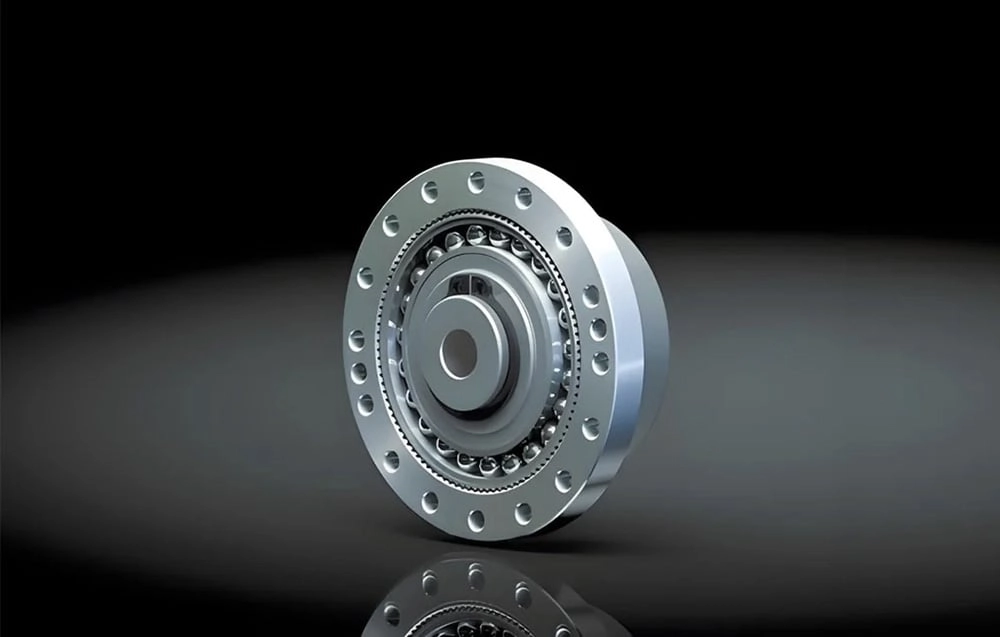

Przekładnia harmoniczna i precyzja 0,01°

Zastosowana przekładnia harmoniczna zapewnia wysoką dokładność pozycjonowania oraz minimalizuje luz podczas zmiany kierunku obrotu. Przekłada się to na płynne prowadzenie materiału i większą powtarzalność kolejnych przejść narzędzia.

Moduł oferuje precyzję obrotu na poziomie 0,01° oraz maksymalną prędkość wynoszącą 2400°/min. Takie parametry pozwalają realizować zarówno szczegółowe modele, jak i większe projekty wymagające sprawnego obracania obrabianego elementu.

Za napęd odpowiada silnik krokowy Nema17, który zapewnia stabilną pracę podczas frezowania. Kompaktowa konstrukcja o wadze około 2,5 kg została przystosowana do instalacji wewnątrz frezarki Carvera.

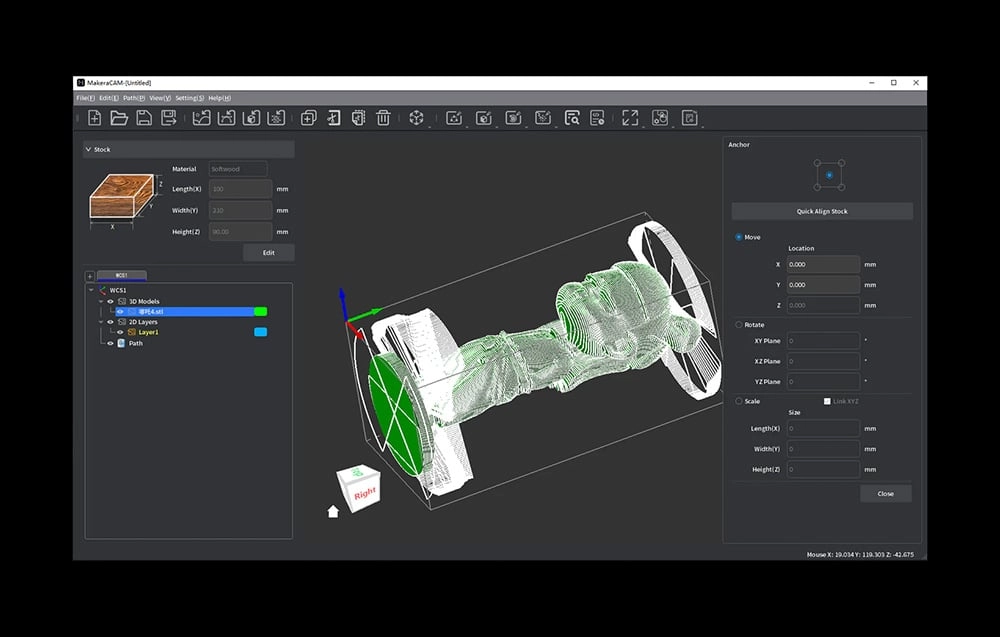

Wygodne przygotowanie projektów w Makera CAM

Moduł współpracuje z oprogramowaniem Makera CAM, które umożliwia przygotowanie modeli 3D oraz wygenerowanie odpowiedniego kodu G dla pracy w czterech osiach.

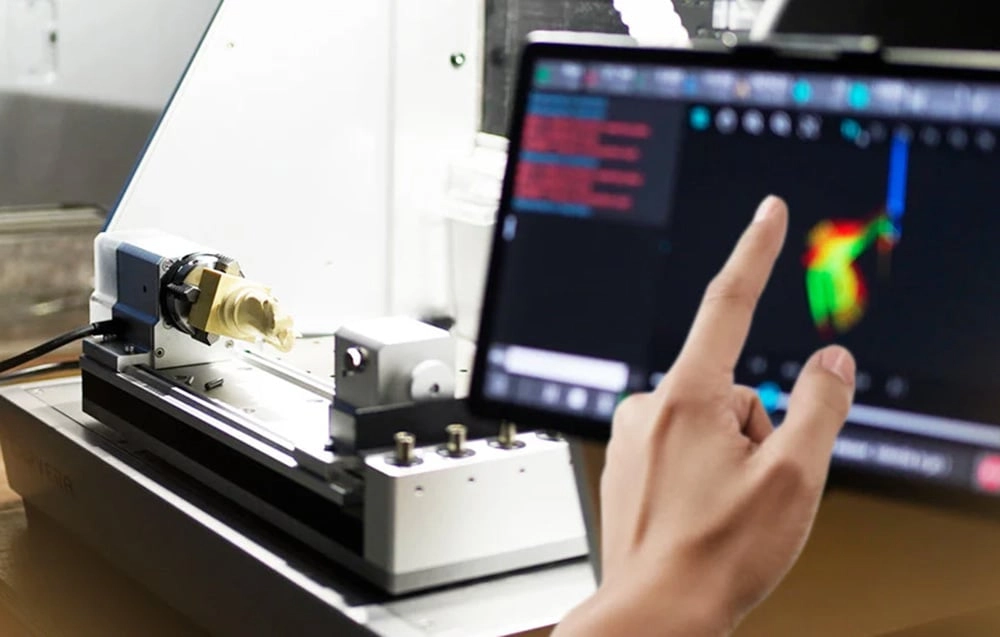

Obsługa funkcji bazowania 4. osi i ustawiania współrzędnych roboczych ułatwia prawidłowe pozycjonowanie materiału. Integracja z auto-probingiem, automatyczną wymianą narzędzi oraz systemem pozycjonowania frezarki Carvera usprawnia przygotowanie urządzenia do kolejnych etapów obróbki.

Moduł może być również wykorzystywany z oprogramowaniem takim jak Fusion 360 i VCarve, dzięki czemu użytkownik może pracować w znanym środowisku projektowym.

Przed pierwszym użyciem należy zamontować dołączone adaptery zgodnie z instrukcją producenta.
