Optyczny skaner 3D Revopoint Trackit
Zadzwoń i zamów
Opis

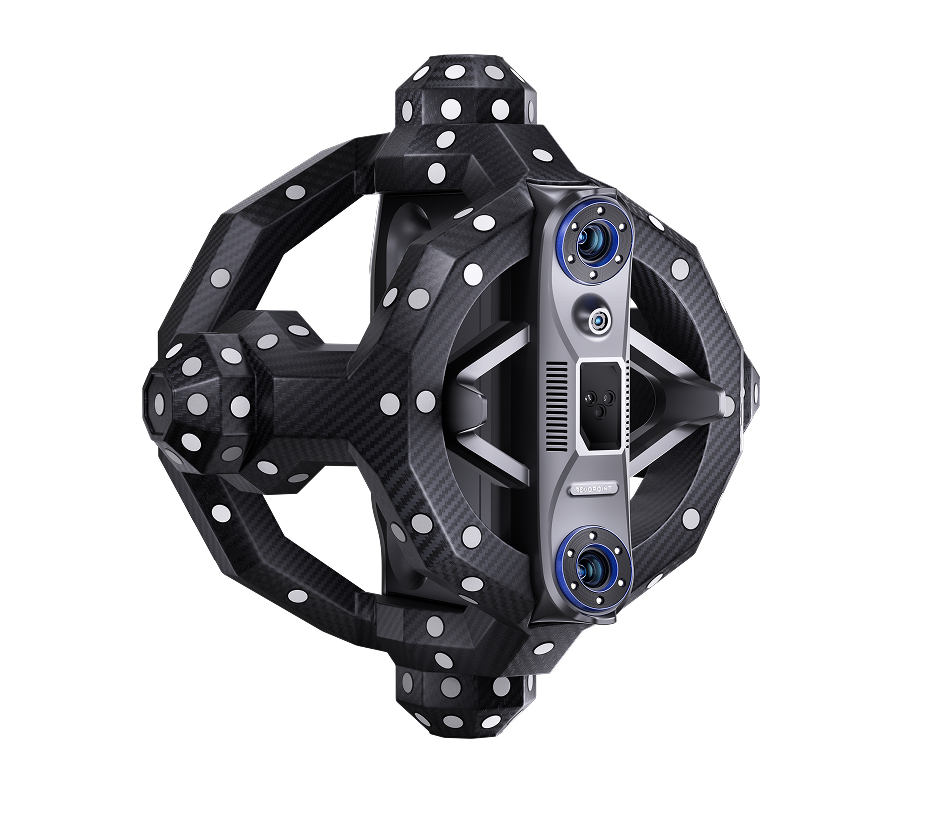

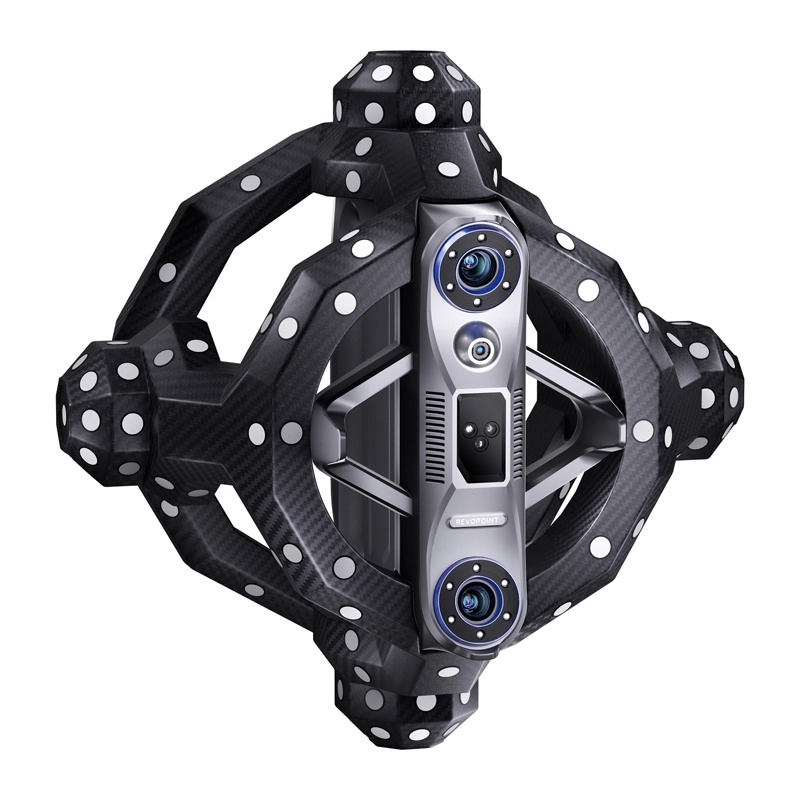

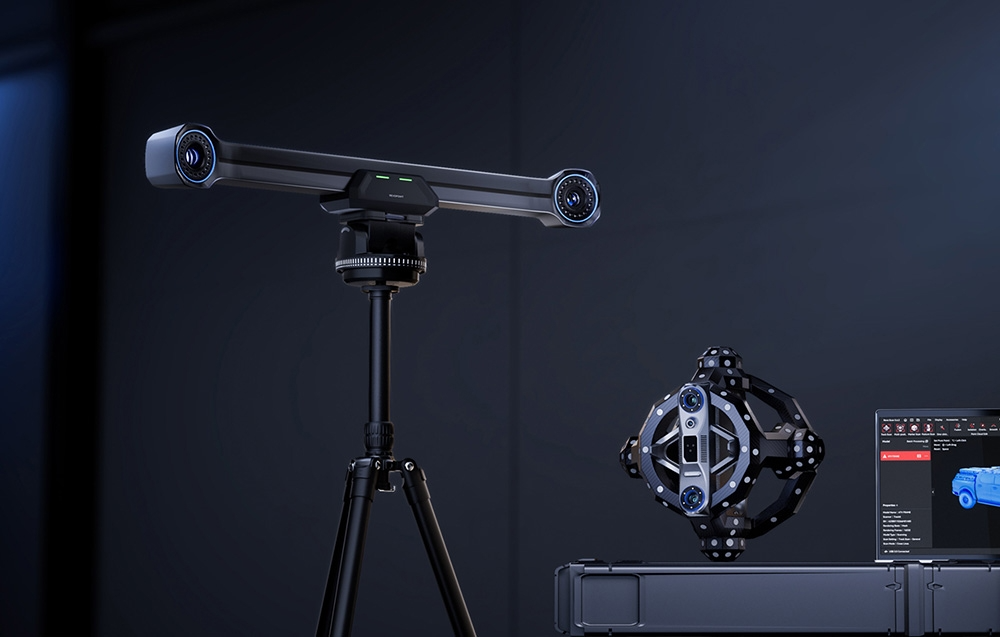

Optyczny skaner 3D Revopoint Trackit
Najważniejsze cechy
✔ Dokładność pojedynczej klatki 0,02 mm Dokładność pojedynczej klatki 0,02 mm – precyzyjne odwzorowanie geometrii części i detali.
✔ Dokładność objętościowa 0,025 mm + 0,04 mm × L – spójne pomiary większych elementów.
✔ Do 1 500 000 punktów na sekundę – szybkie tworzenie szczegółowych chmur punktów.
✔ 30 niebieskich linii laserowych – sprawne skanowanie większych powierzchni.
✔ Pojedyncza niebieska linia laserowa – dokładne rejestrowanie otworów, krawędzi i zagłębień.
✔ Śledzenie optyczne w czasie rzeczywistym – swobodne prowadzenie skanera bez markerów w trybie Track Scan.
✔ Obiekty od 10 mm do 6 m – szeroki zakres zastosowań przemysłowych.

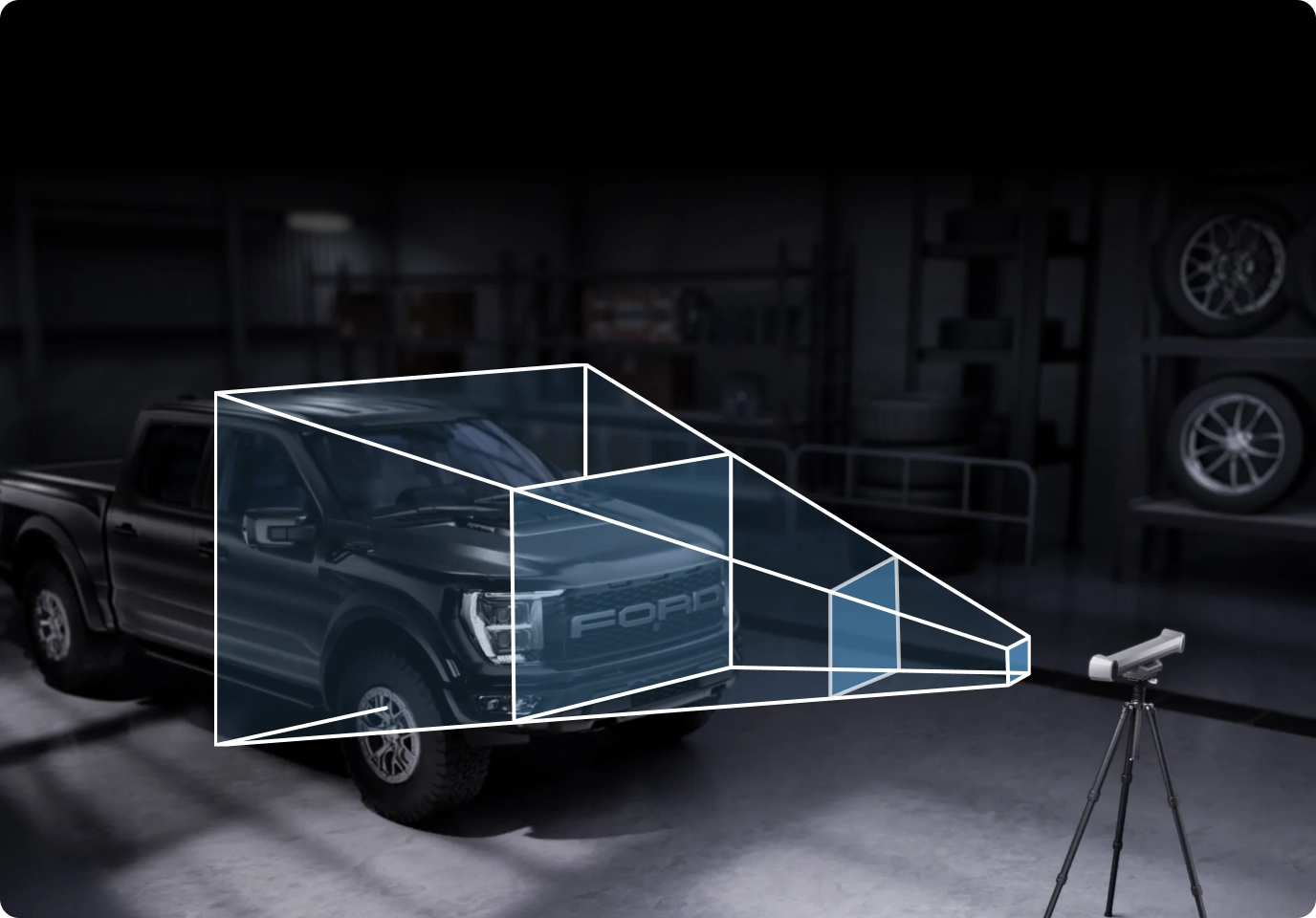

✔ Objętość śledzenia 11 m³ – wygodna praca z dużymi częściami i konstrukcjami.
✔ Automatyczna kalibracja trackera – podwójny gimbal upraszcza przygotowanie systemu.
✔ Track Scan, Multi-Position Scan i Marker Scan – tryby dopasowane do różnych obiektów.
✔ Rama z włókna węglowego – sztywna i wytrzymała konstrukcja skanera.
✔ Oprogramowanie Revo Trackit – kontrola skanowania, obróbka danych i eksport modeli 3D.
Dokładność bez kompromisów
Revopoint Trackit oferuje dokładność pojedynczej klatki na poziomie 0,02 mm oraz odległość między punktami do 0,05 mm.
System pozwala rejestrować drobne detale, krawędzie i skomplikowaną geometrię części wykorzystywanych w kontroli jakości, inżynierii odwrotnej oraz projektowaniu CAD.

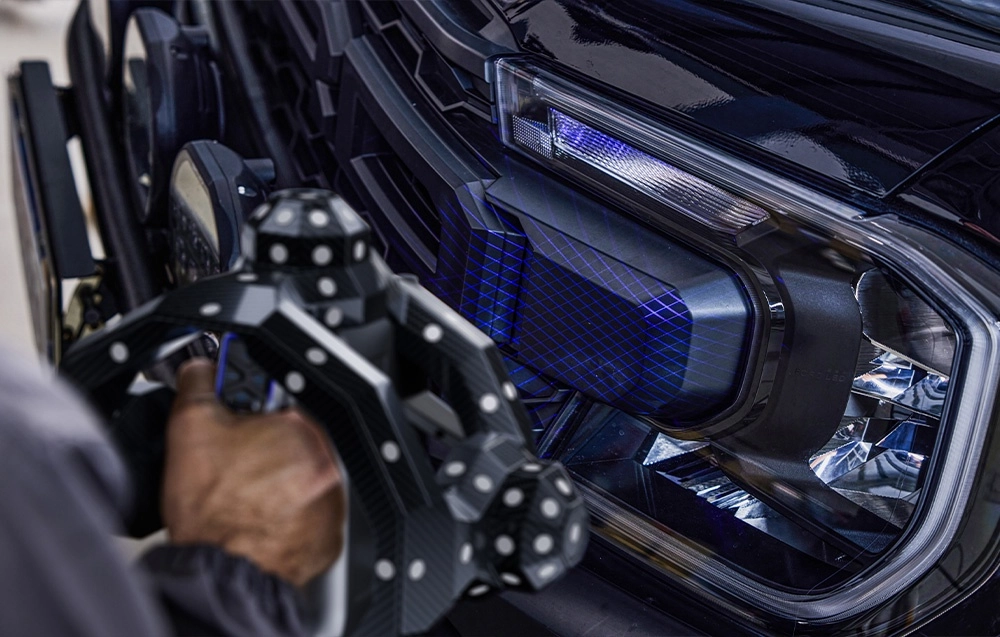

Źródłem światła jest zestaw 30 niebieskich linii laserowych oraz jedna pojedyncza linia, która ułatwia skanowanie trudno dostępnych miejsc.
Szybkie skanowanie bez markerów

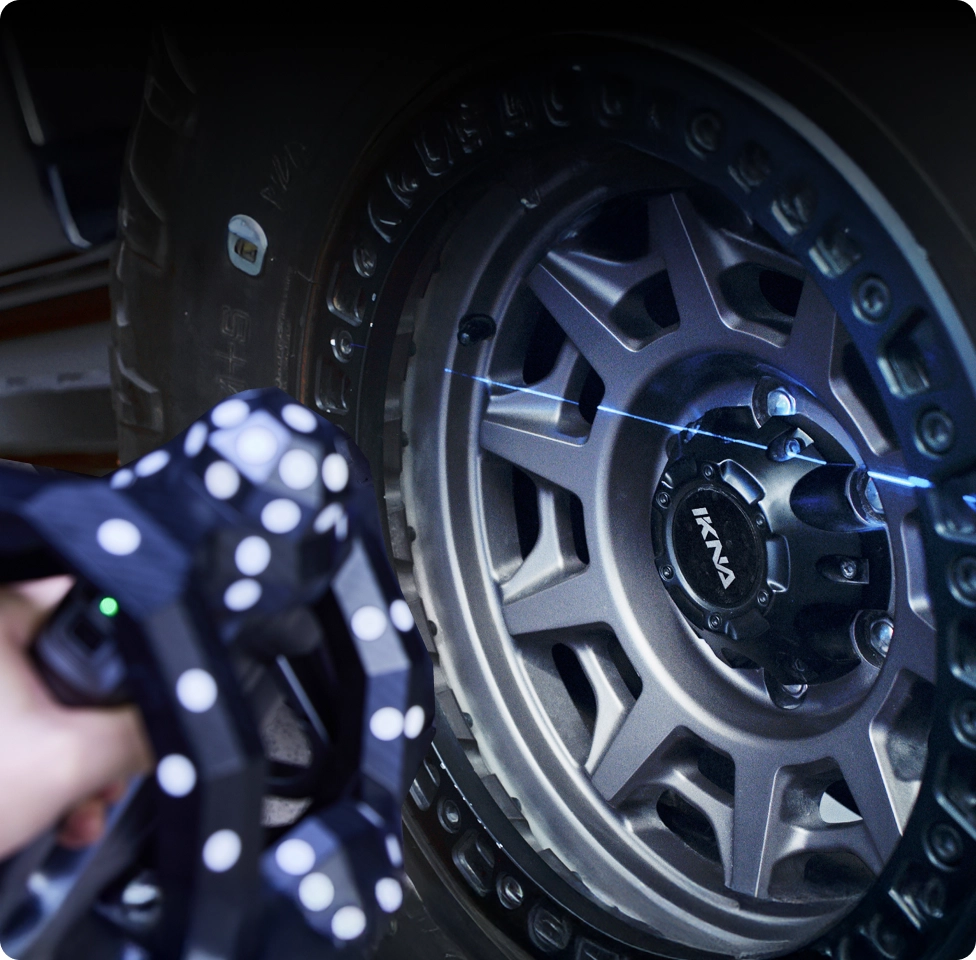

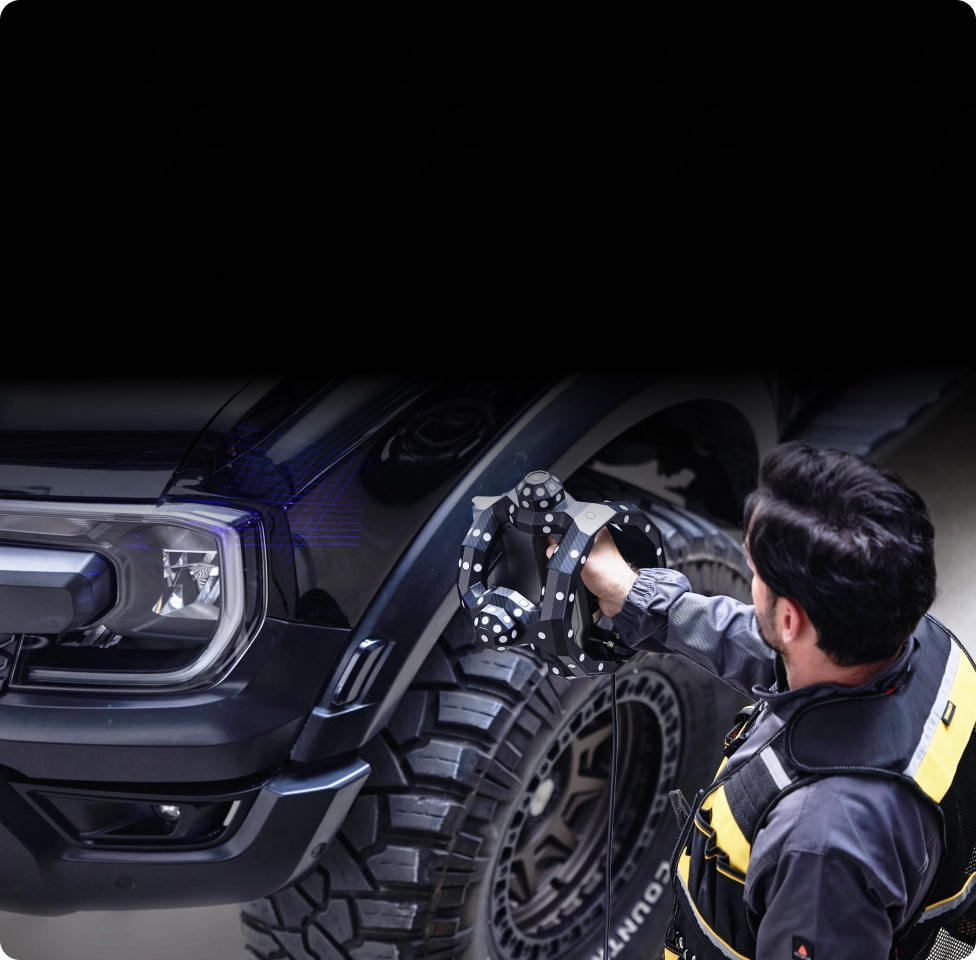

System rejestruje do 1 500 000 punktów na sekundę, co pozwala sprawnie digitalizować zarówno niewielkie części, jak i większe elementy pojazdów lub maszyn.

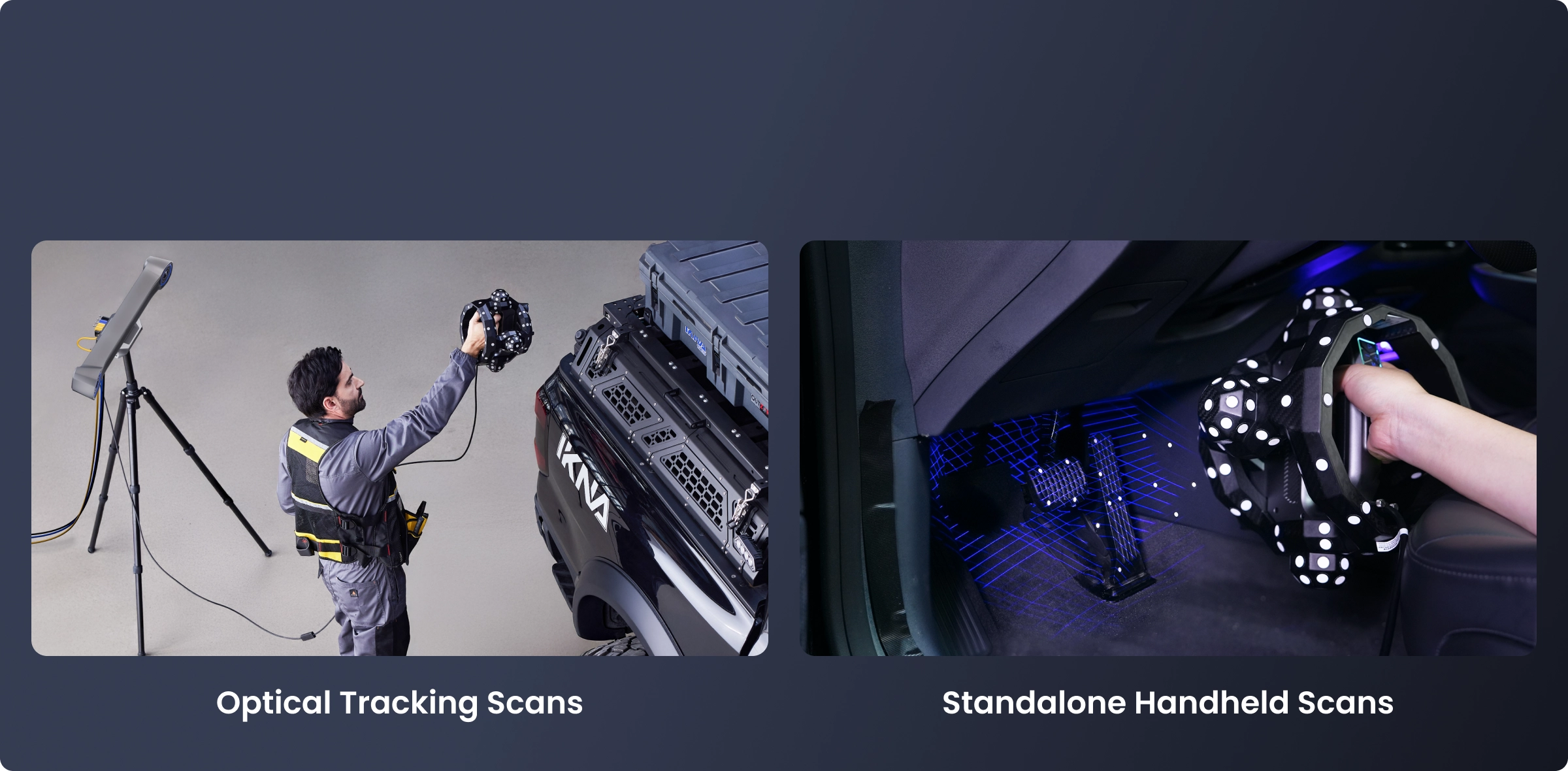

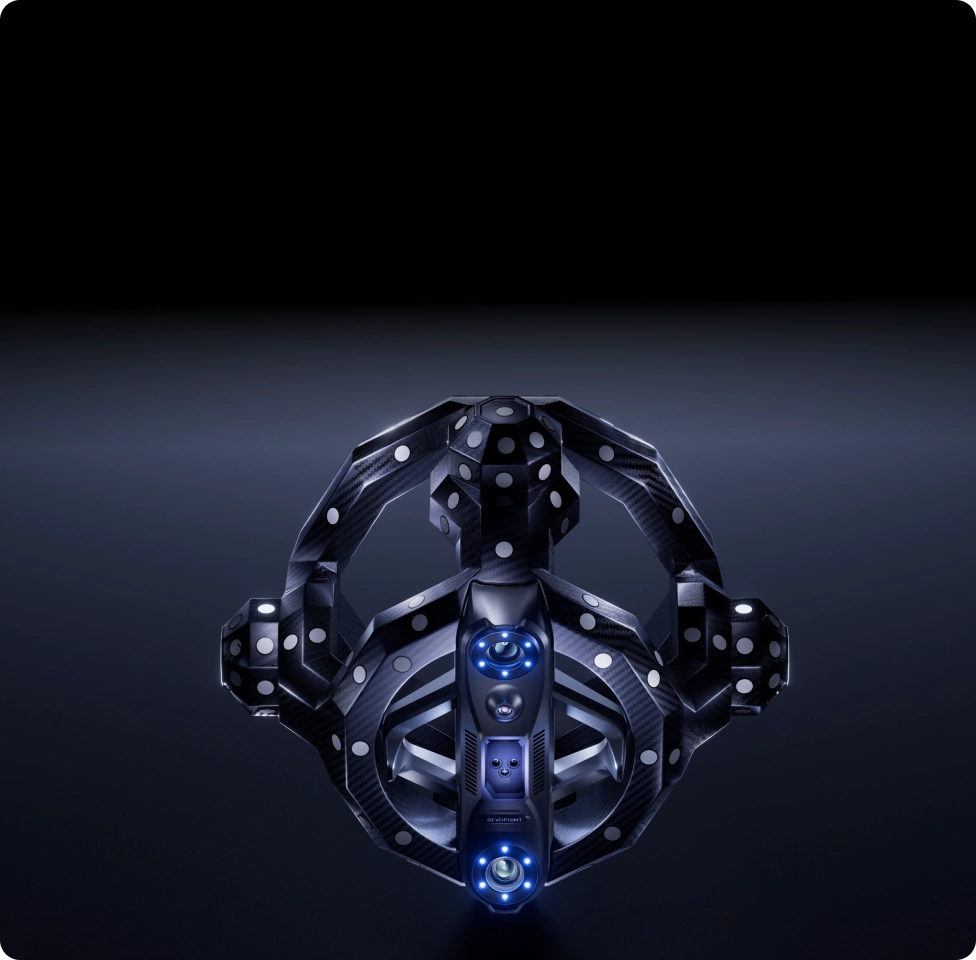

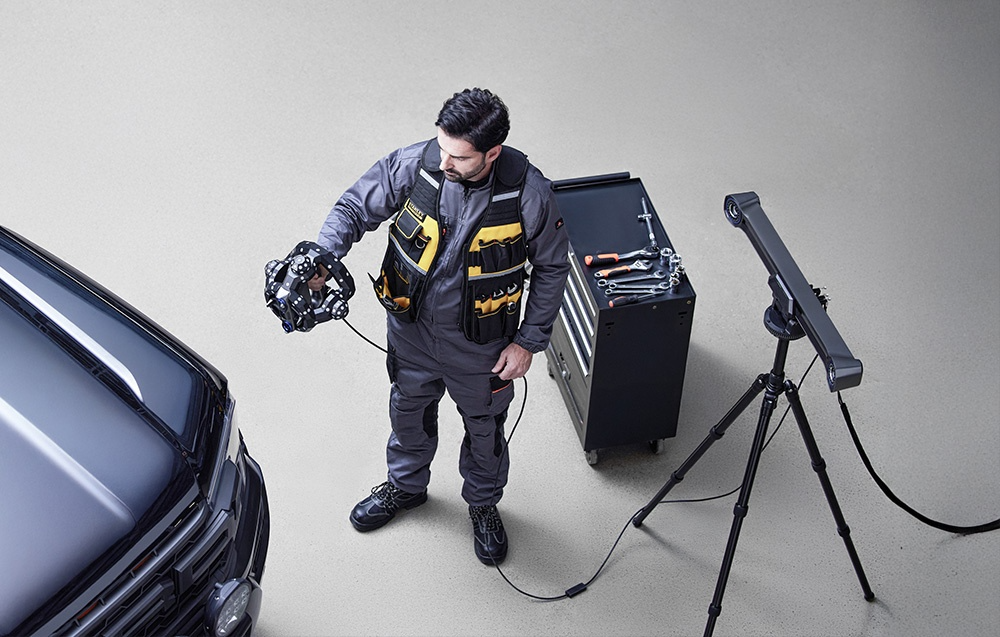

W trybie Track Scan tracker rozpoznaje położenie i nachylenie skanera w czasie rzeczywistym. Operator może swobodnie poruszać się wokół obiektu bez nanoszenia markerów na jego powierzchnię.
Dokładne dane o pozycji wspierają prawidłowe łączenie kolejnych fragmentów chmury punktów nawet podczas dynamicznego prowadzenia urządzenia.
Automatyczna kalibracja systemu

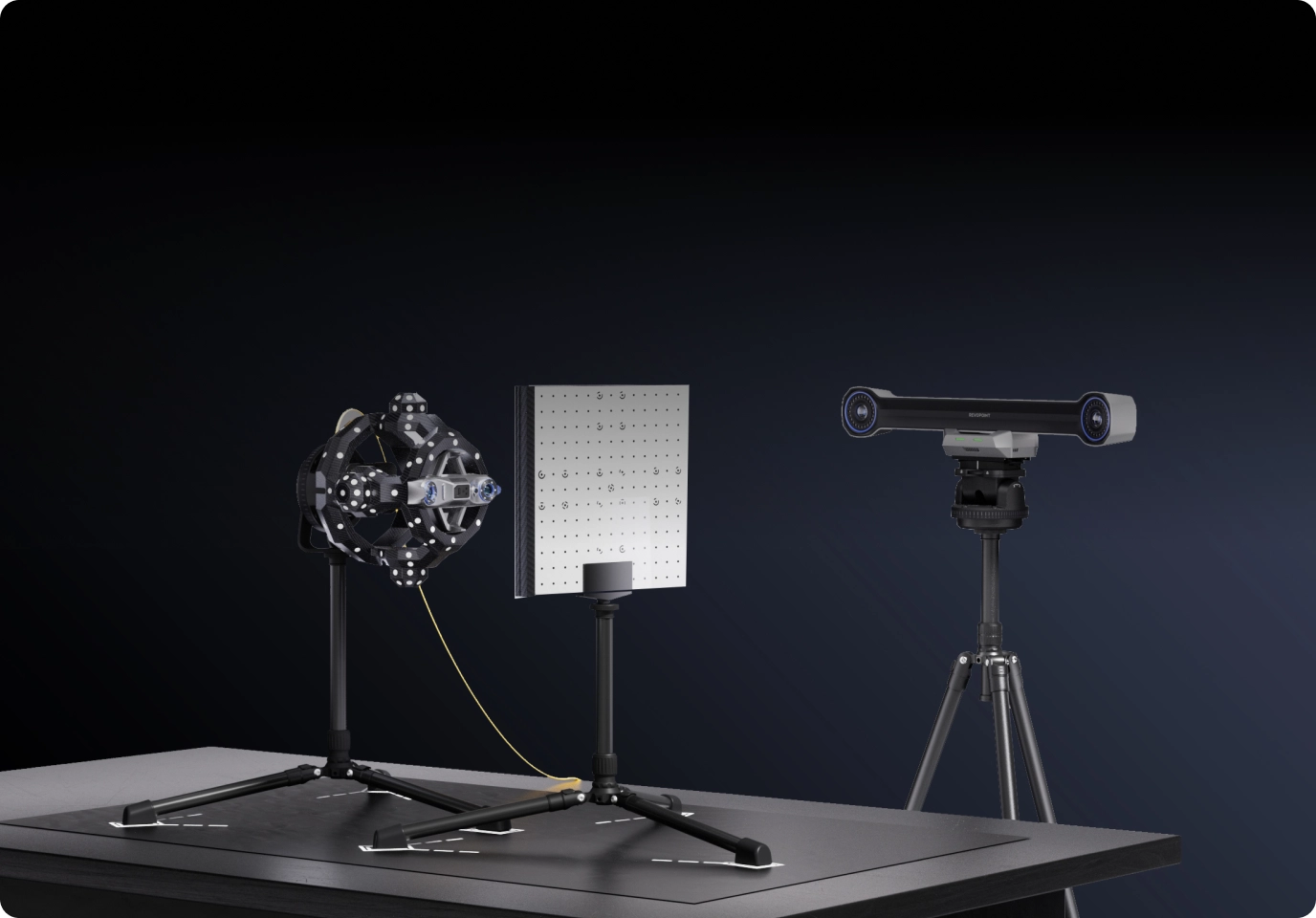

Tracker został wyposażony w system automatycznej kalibracji wykorzystujący gimbal o podwójnej osi. Proces można uruchomić bezpośrednio w oprogramowaniu Revo Trackit.

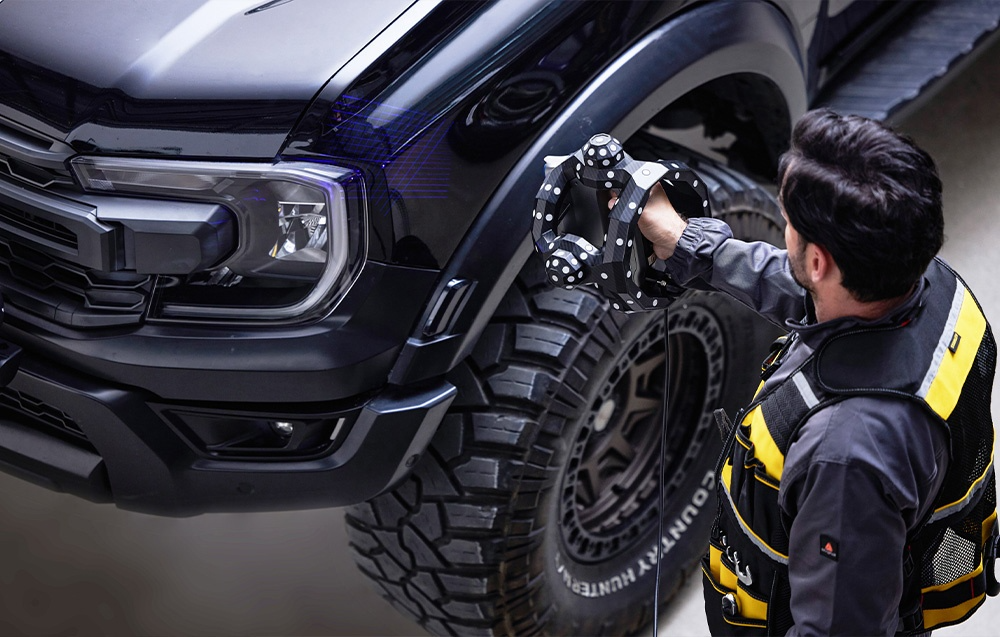

System samodzielnie zmienia położenie urządzenia, rozpoznaje tablicę kalibracyjną i synchronizuje parametry kamer trackera.
Skaner posiada oddzielny gimbal kalibracyjny, natomiast właściwa kalibracja skanera wykonywana jest manualnie z wykorzystaniem dołączonych elementów referencyjnych.
Mobilny zestaw do zastosowań przemysłowych

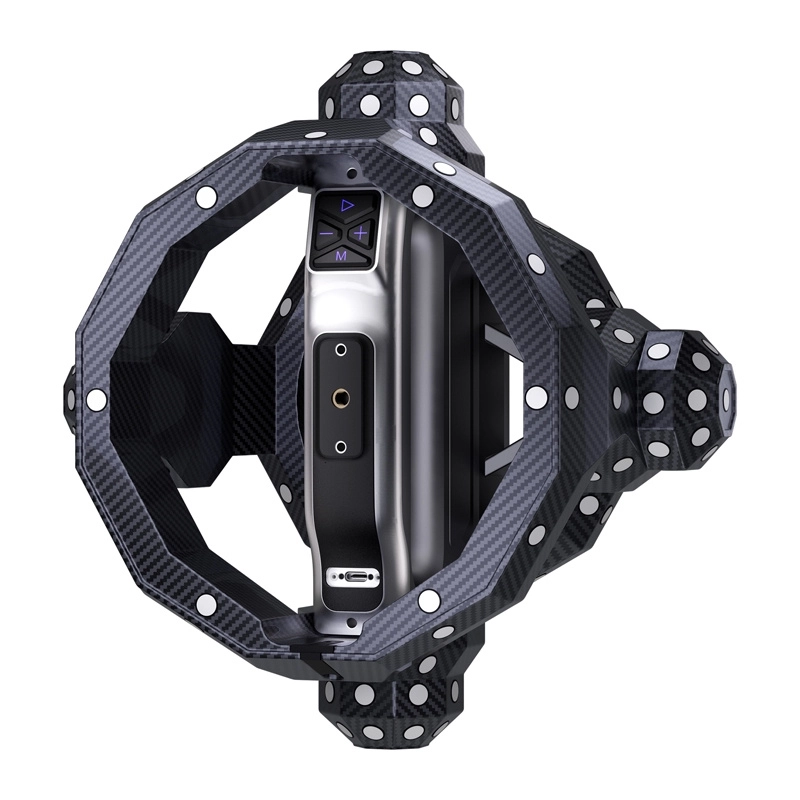

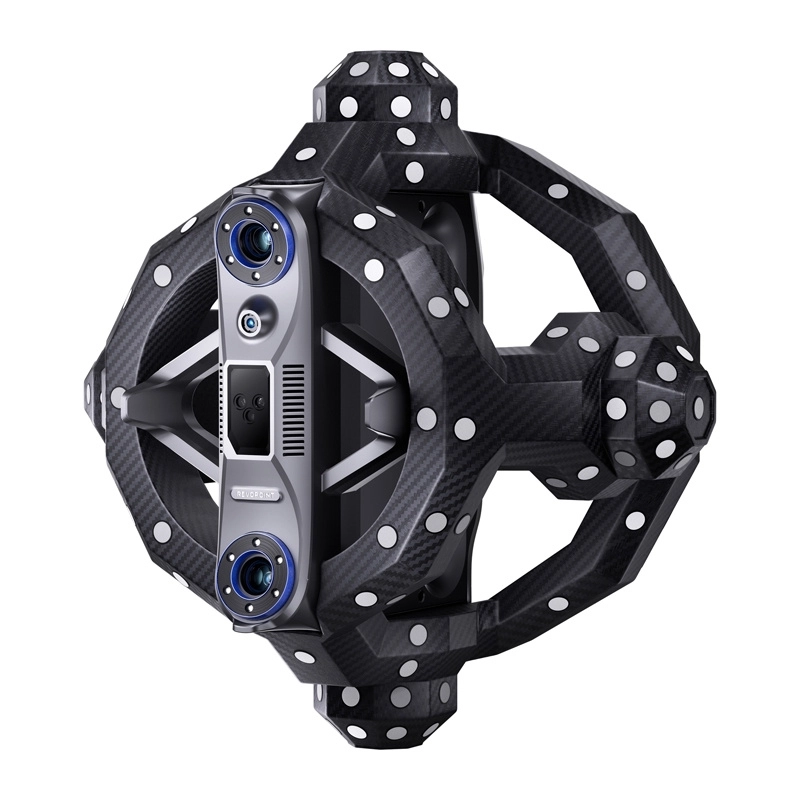

Rama skanera została wykonana z włókna węglowego, a obudowa z odpornego poliwęglanu. Konstrukcja zapewnia sztywność wymaganą podczas dokładnych pomiarów.
Skaner waży 1,2 kg, natomiast tracker 1,8 kg. Oba urządzenia można stabilnie zamontować na dołączonych statywach.

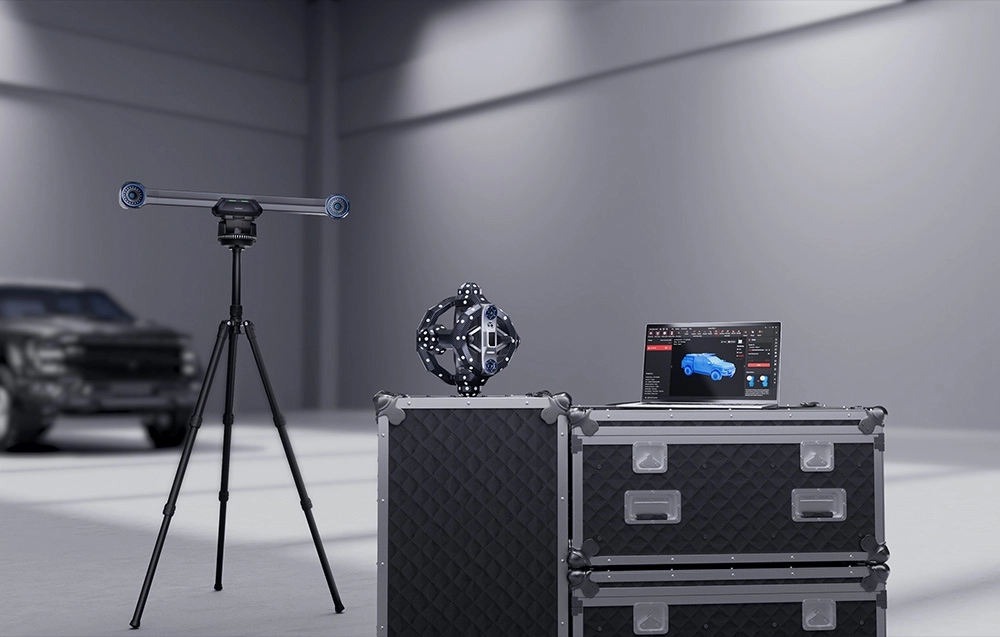

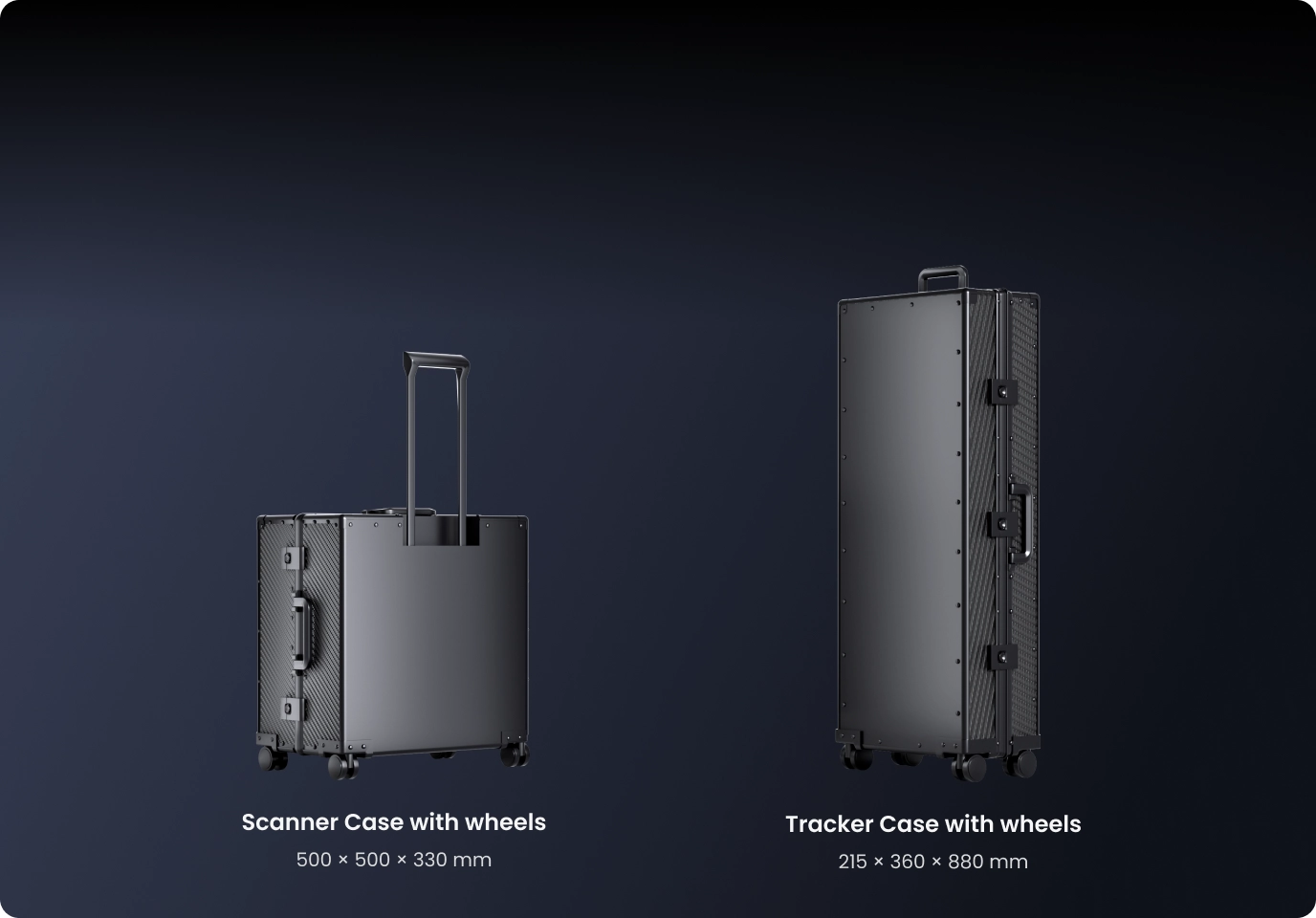

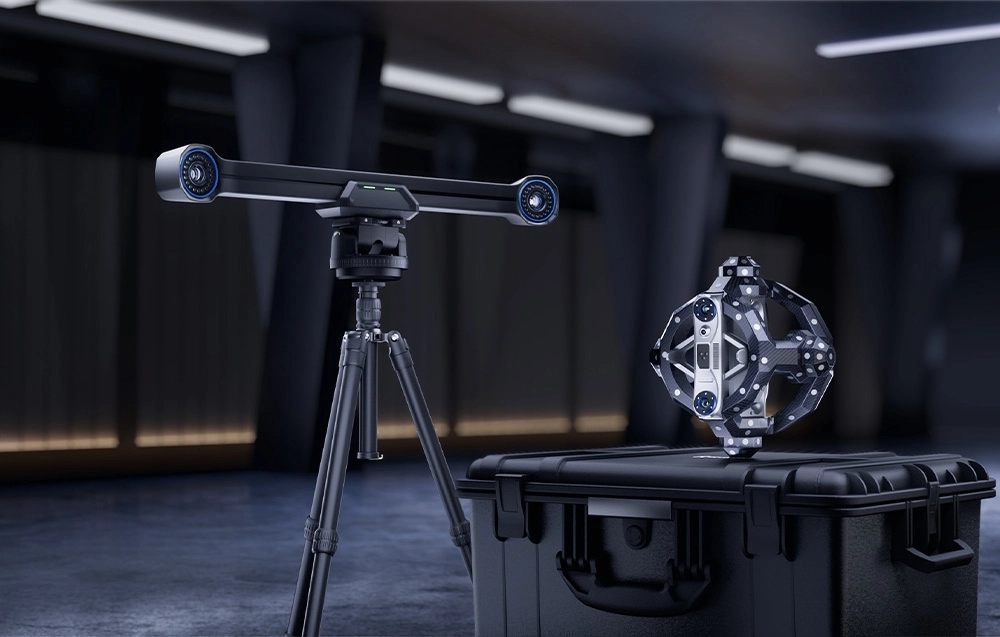

Oddzielne walizki z kółkami ułatwiają przewożenie kompletnego systemu pomiędzy laboratorium, warsztatem, halą produkcyjną i miejscem wykonywania pomiaru.
Tryby dopasowane do różnych obiektów

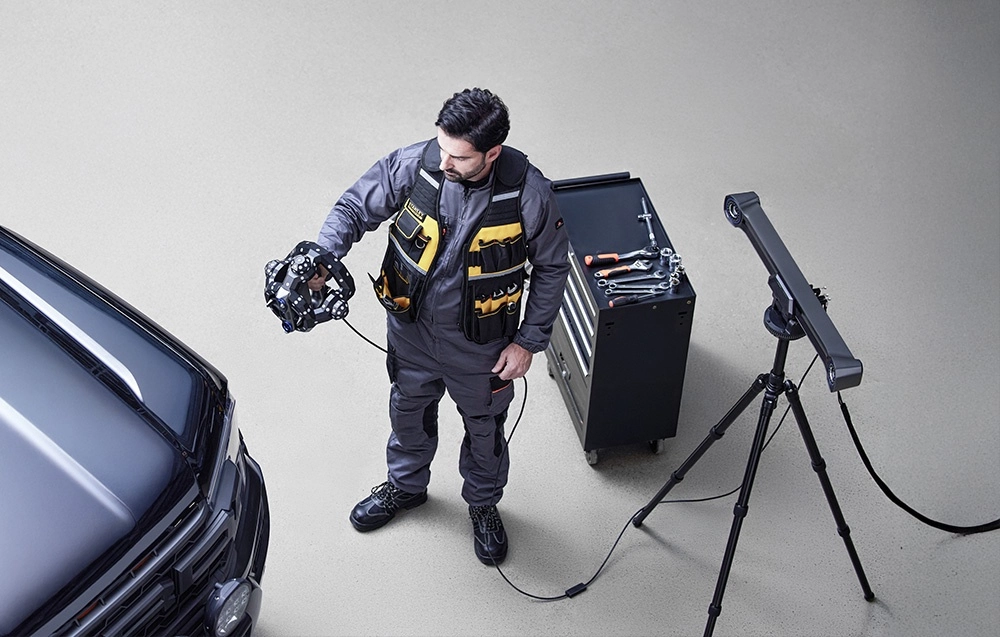

Track Scan umożliwia skanowanie bez markerów, gdy tracker ma nieprzerwany widok na skaner i śledzi jego położenie w przestrzeni.
Multi-Position Scan pozwala zmieniać pozycję trackera i rejestrować duże konstrukcje w kilku sekcjach, które następnie są łączone w jeden model.

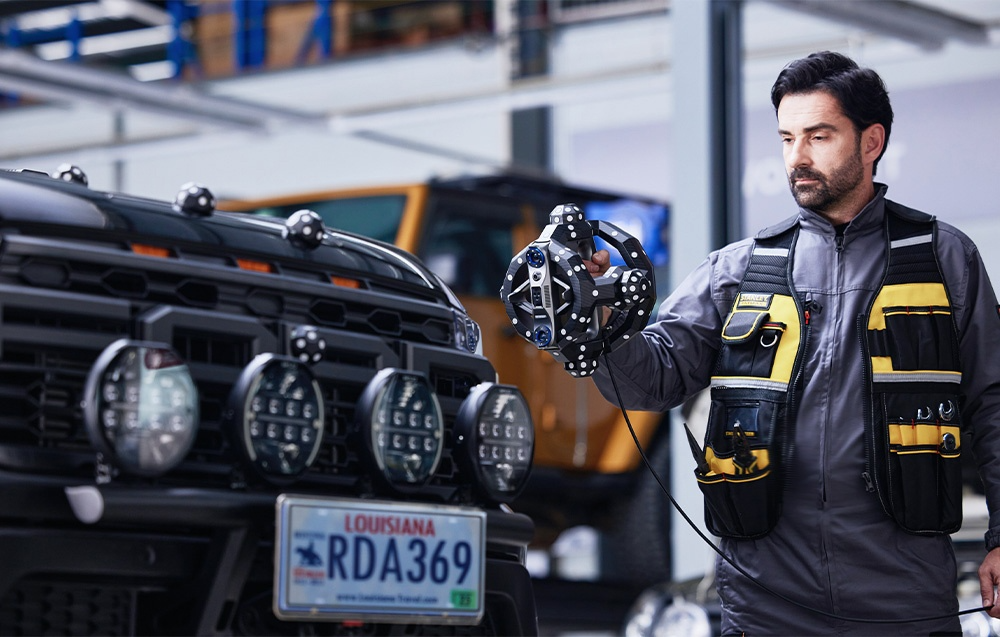

Marker Scan wykorzystuje markery magnetyczne lub inne punkty referencyjne, zapewniając stabilniejsze śledzenie wymagających powierzchni i geometrii.
Zaawansowane oprogramowanie Revo Trackit

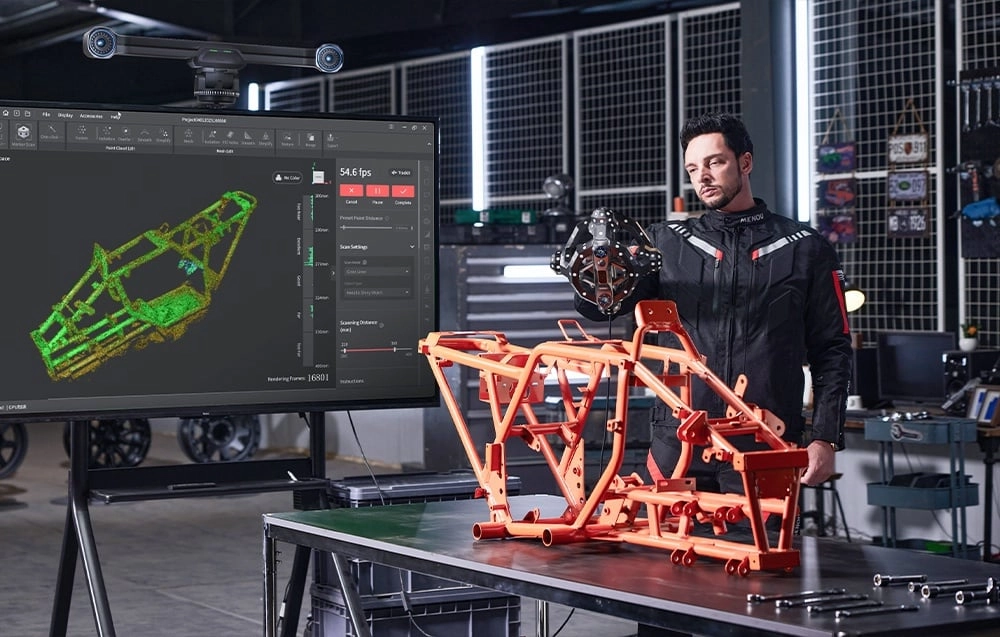

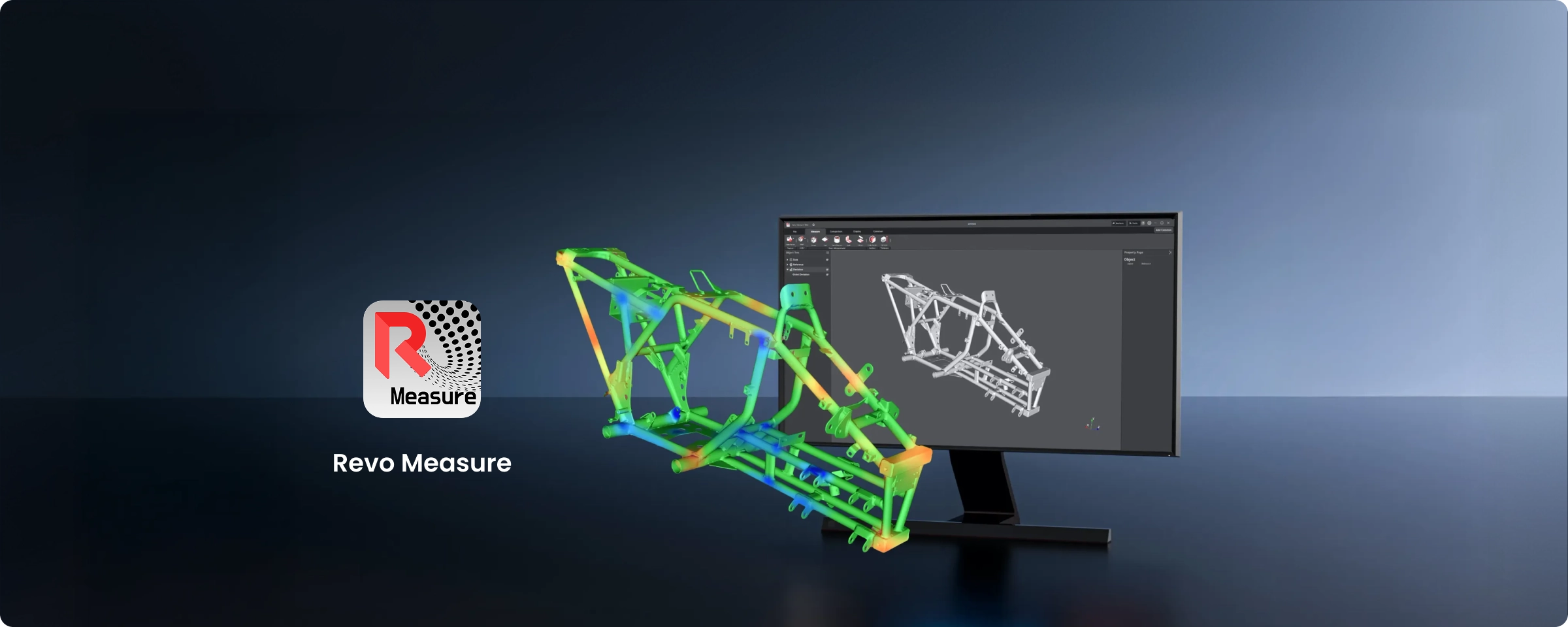

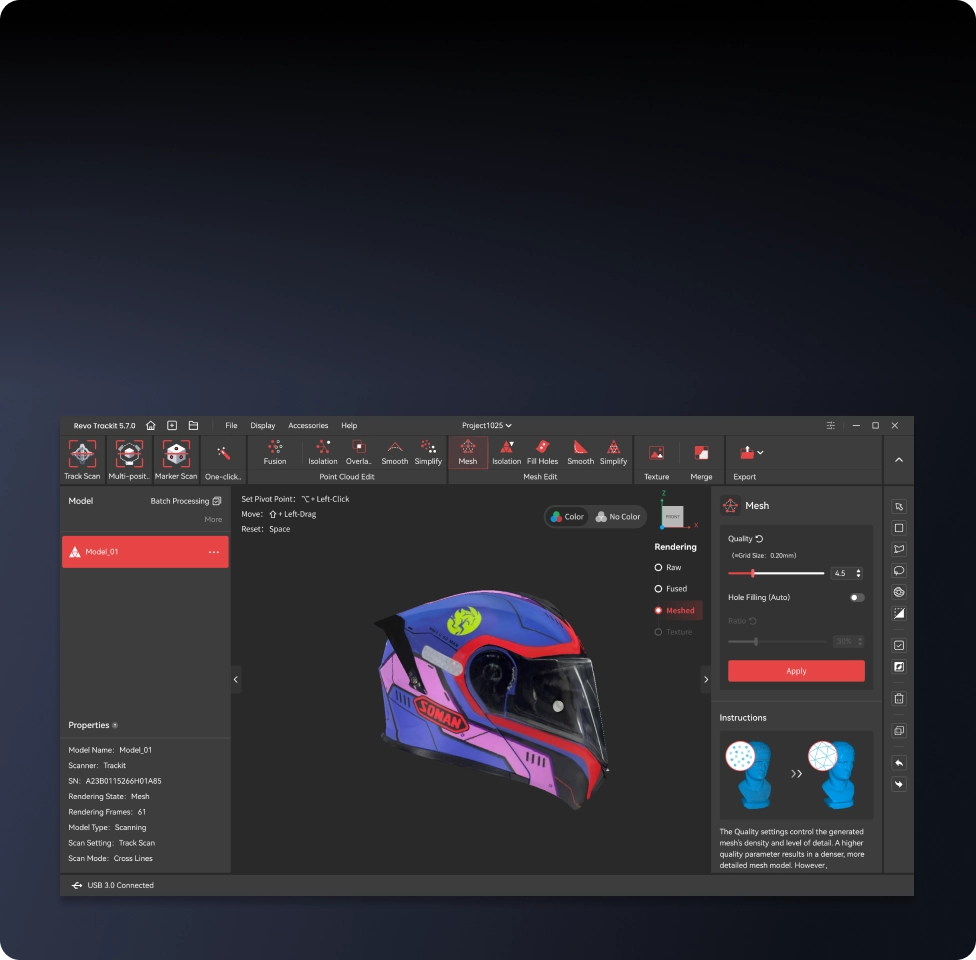

Revo Trackit umożliwia sterowanie systemem, kalibrację, ustawianie parametrów oraz bieżącą ocenę jakości rejestrowanych danych.
Operator może sprawdzać odległość roboczą, ekspozycję kamer, gęstość punktów i kompletność modelu, a następnie wstrzymać skan i wznowić go po zmianie pozycji.
Gotowe modele mogą być eksportowane w formatach PLY, OBJ, STL, ASC, 3MF, GLTF i FBX do dalszej pracy w programach CAD, CAM i aplikacjach pomiarowych.
Profesjonalne zastosowania
Revopoint Trackit sprawdzi się w kontroli jakości, metrologii, inżynierii odwrotnej, prototypowaniu oraz projektowaniu CAD.

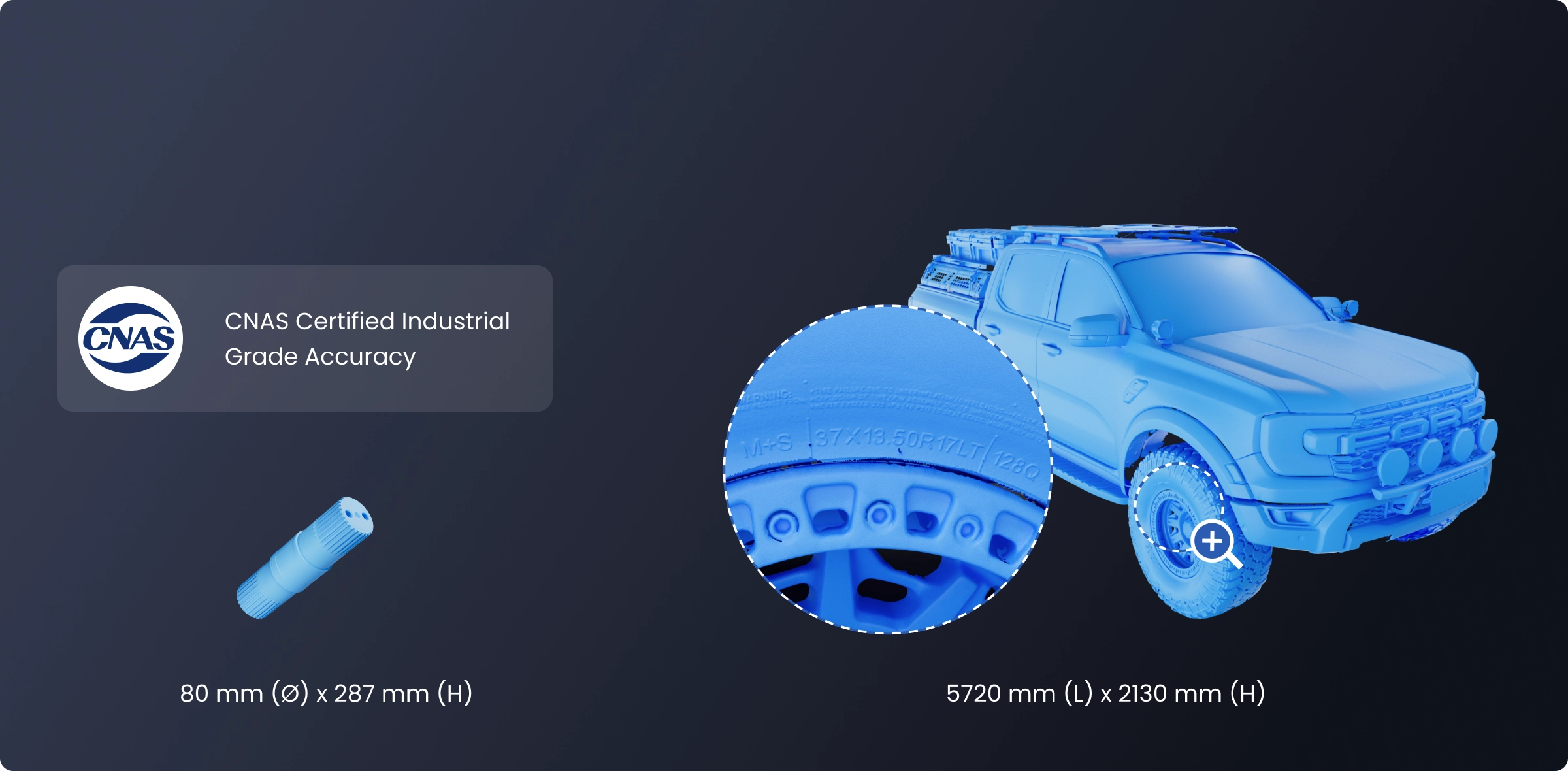

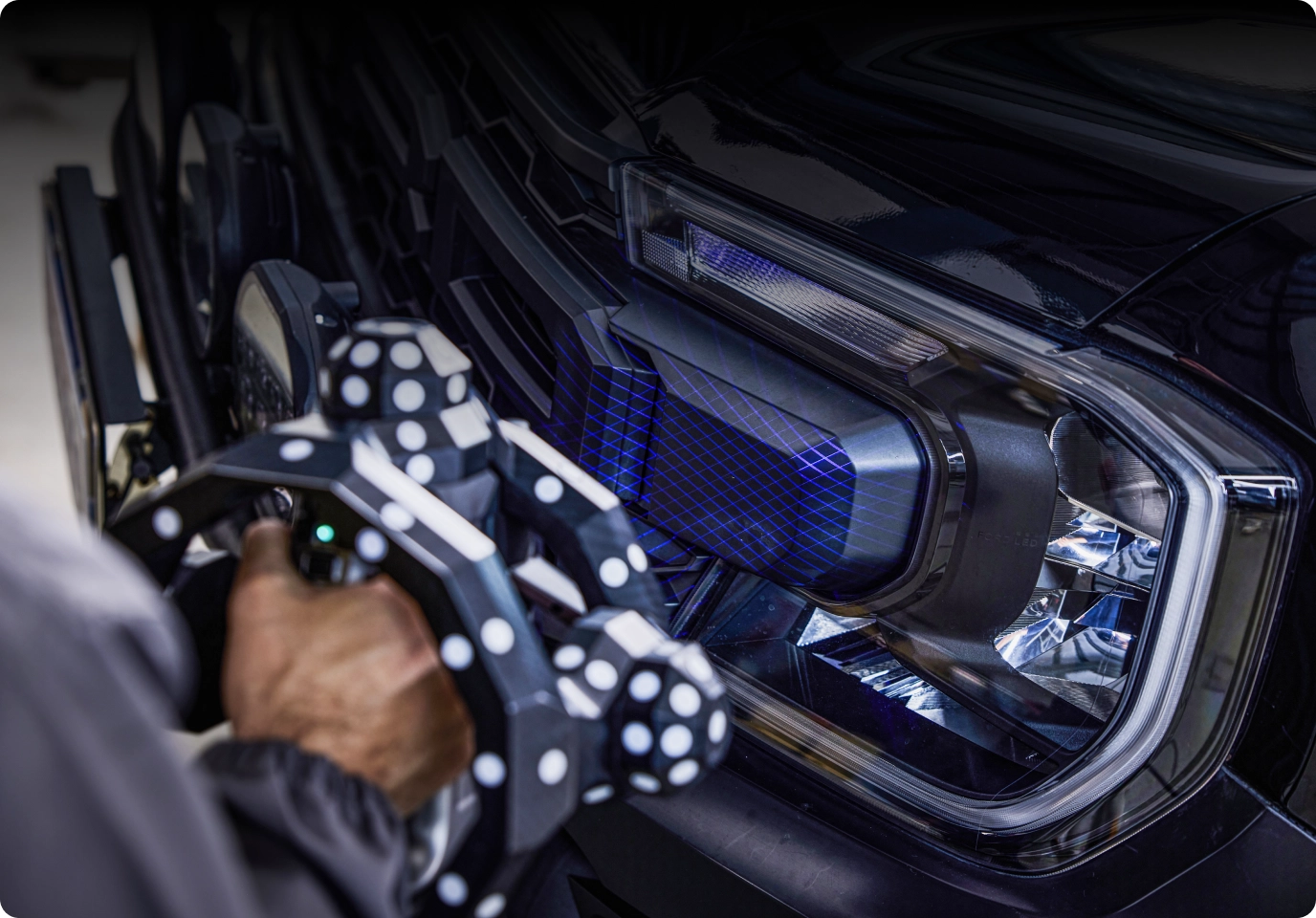

Zakres wielkości obiektów od 0,01 do 6 m pozwala skanować niewielkie części mechaniczne, elementy karoserii, maszyny i duże konstrukcje.
Dokładne modele cyfrowe mogą służyć do odtwarzania dokumentacji, weryfikacji wymiarów, kontroli zużycia, analizy dopasowania i przygotowywania nowych komponentów.

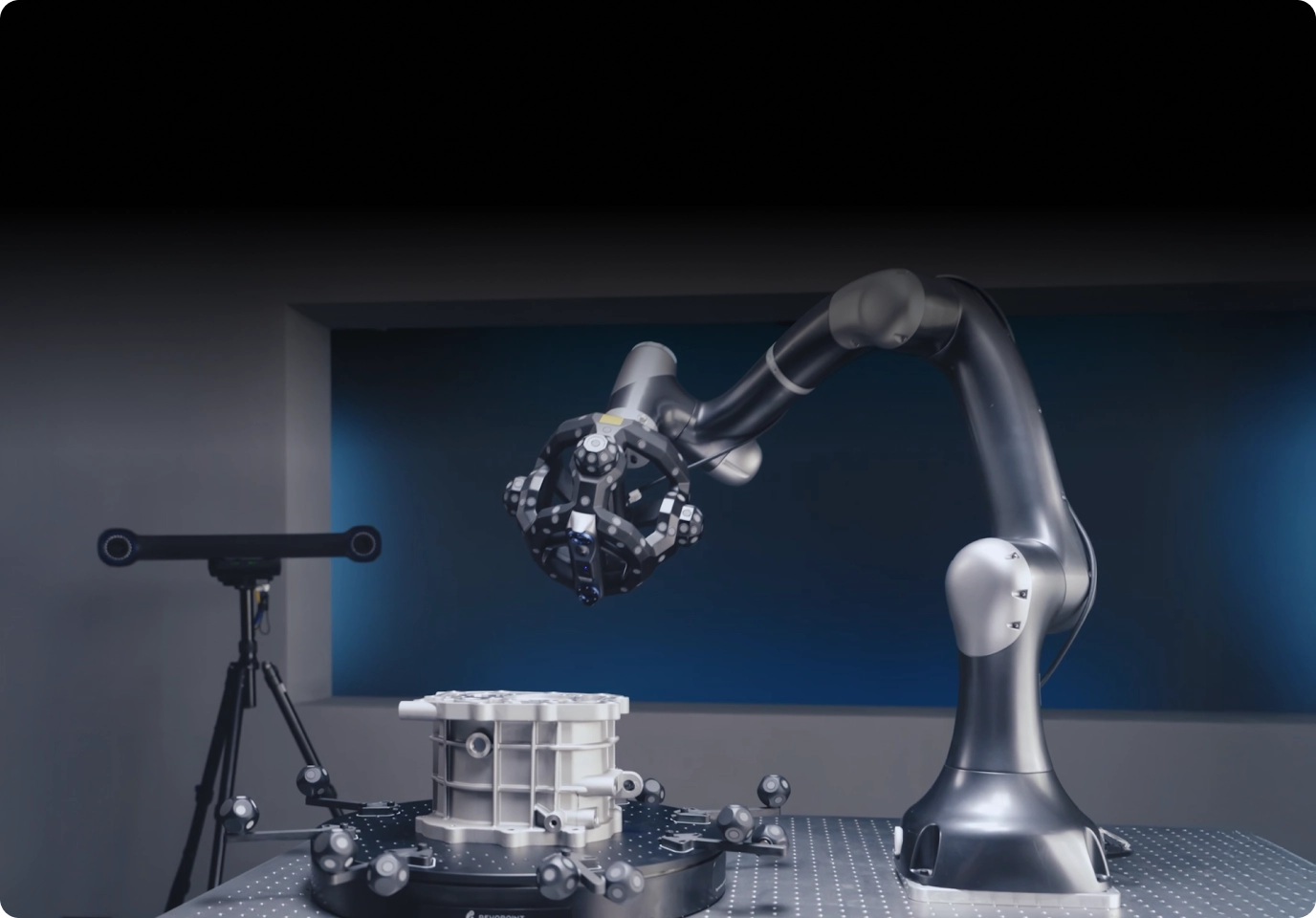

Wydajne stanowisko komputerowe
Do płynnej obsługi dużych chmur punktów zalecany jest komputer z systemem Windows 10 lub Windows 11 w wersji 64-bitowej.
Rekomendowana konfiguracja obejmuje procesor Intel Core i9 12. generacji lub nowszy, 64 GB RAM oraz kartę graficzną NVIDIA GeForce RTX 4060 z 8 GB VRAM lub wydajniejszą.
System współpracuje z architekturą x86_64 i wymaga portu USB 3.0 lub nowszego, zapewniającego stabilną transmisję danych.
Zawartość zestawu

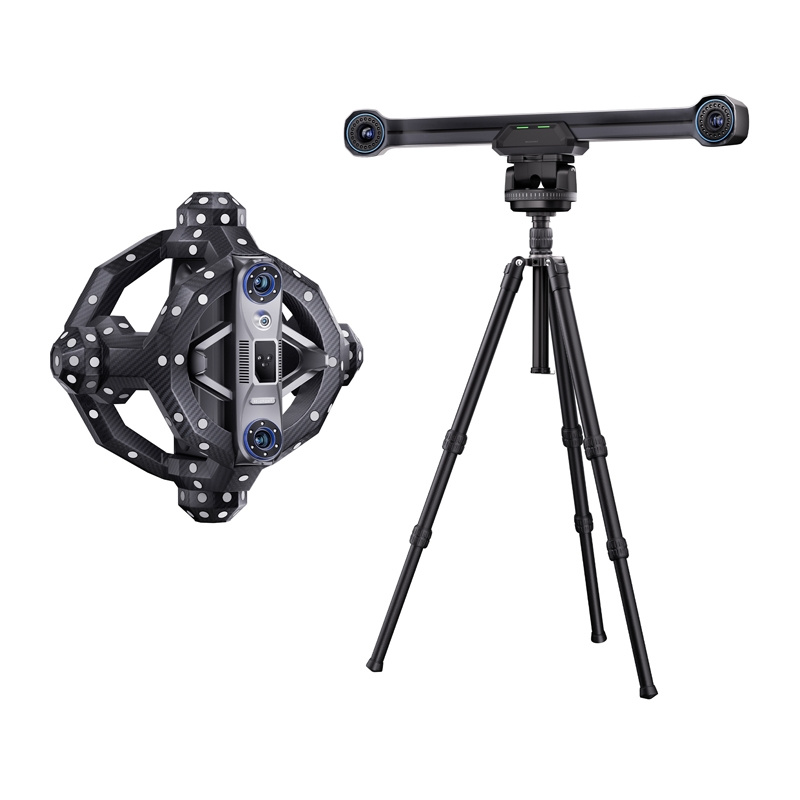

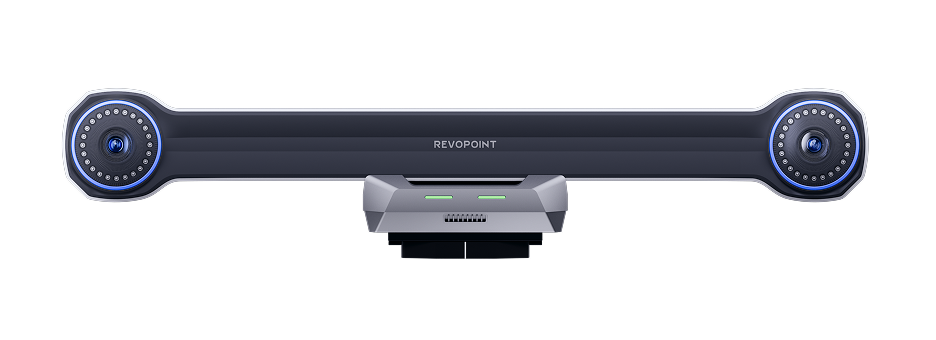

1x Tracker

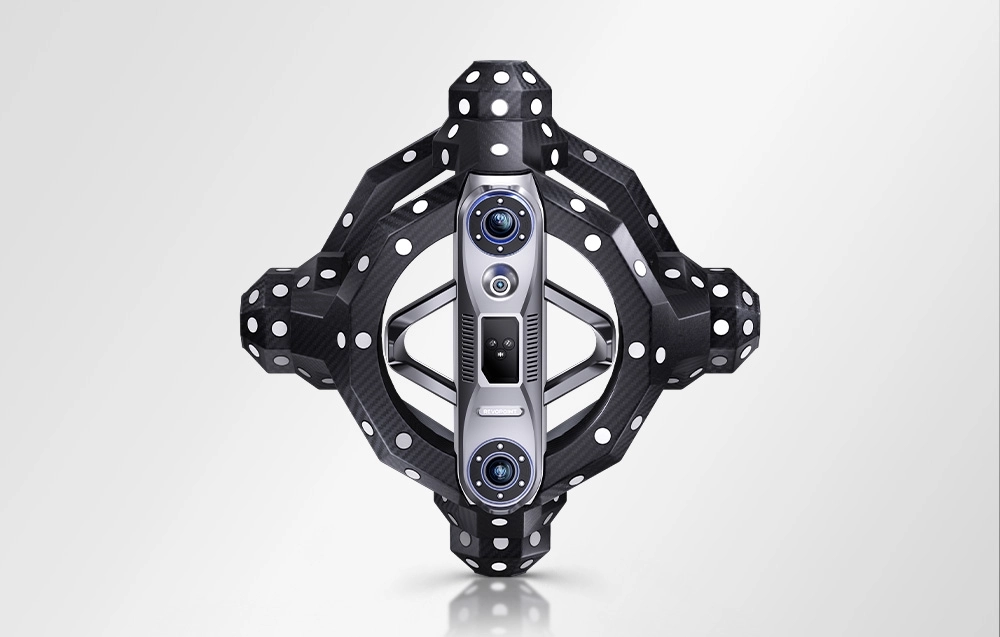

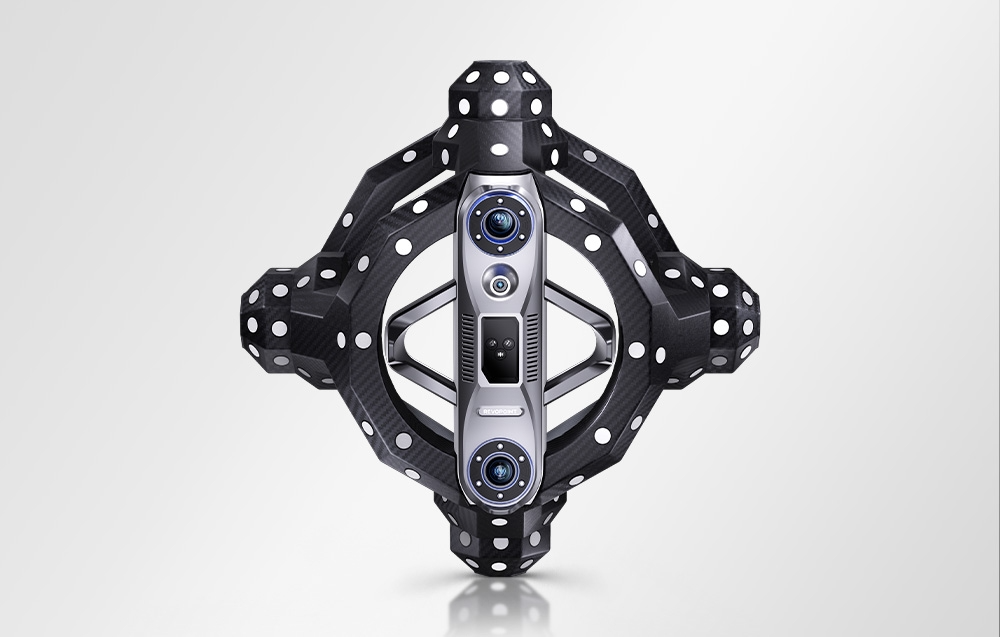

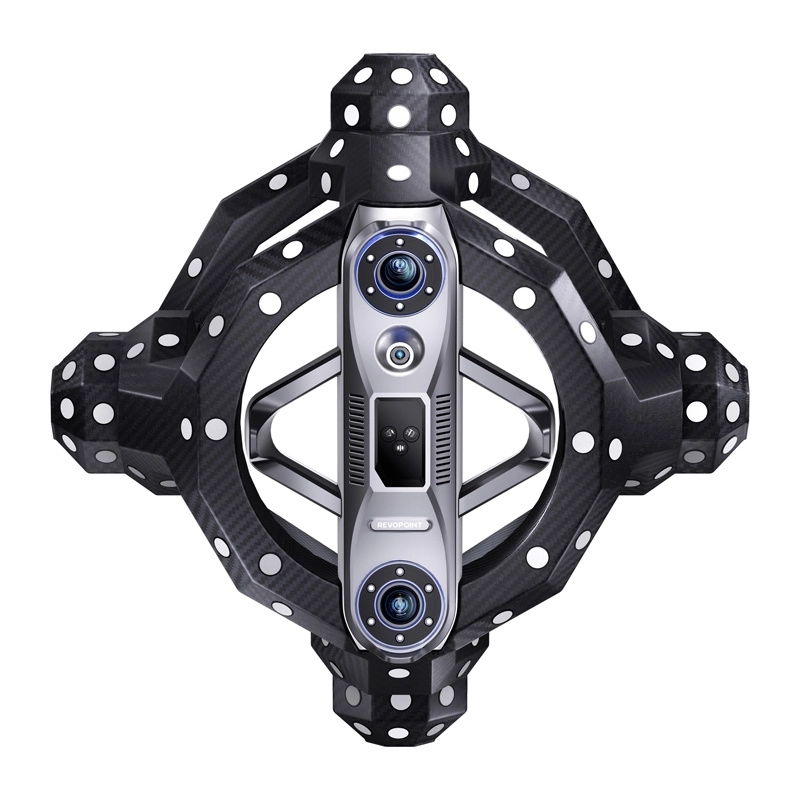

1x Skaner 3D

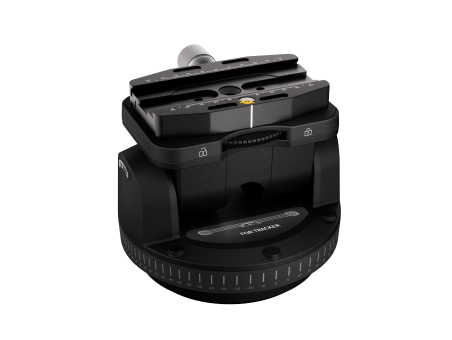

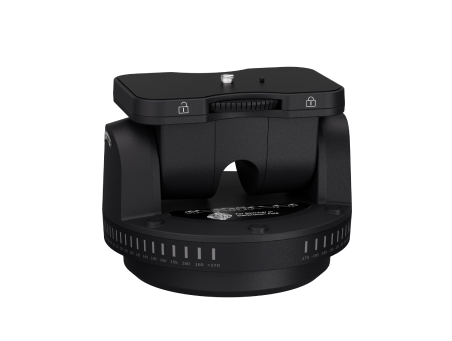

1x Gimbal automatycznej kalibracji trackera – podwójna oś
1x Gimbal automatycznej kalibracji skanera – podwójna oś

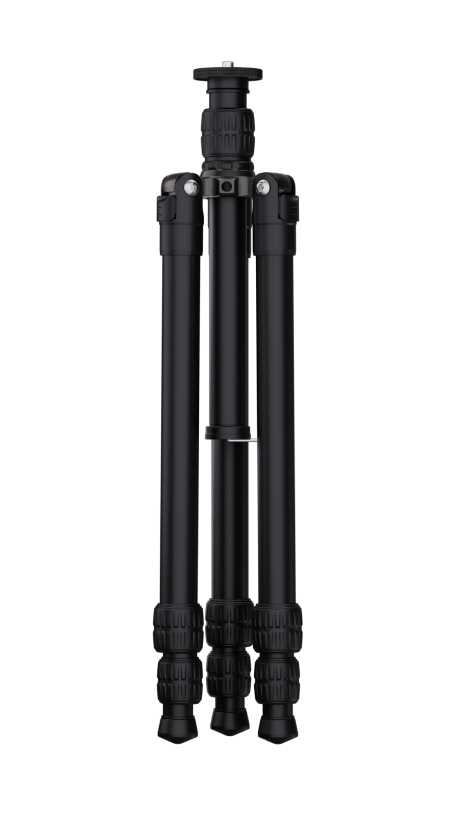

1x Statyw do trackera

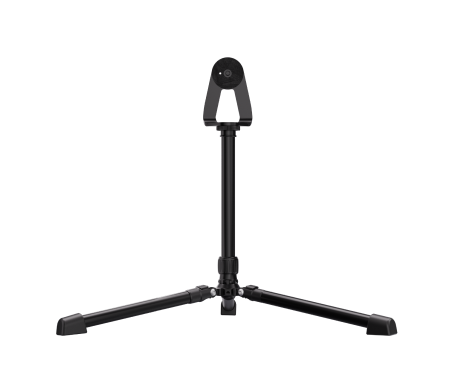

1x Statyw do skanera

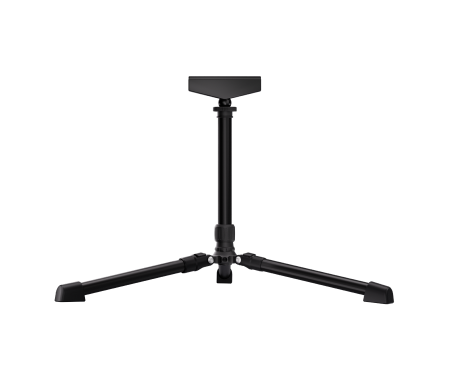

1x Statyw do tablicy kalibracyjnej

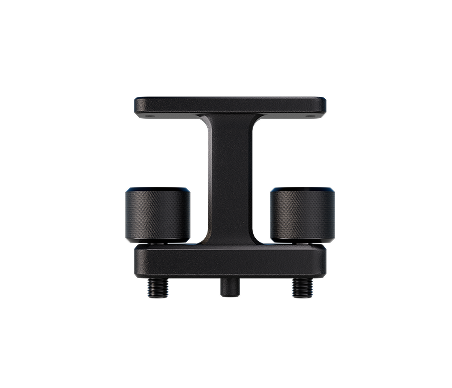

1x Adapter skanera

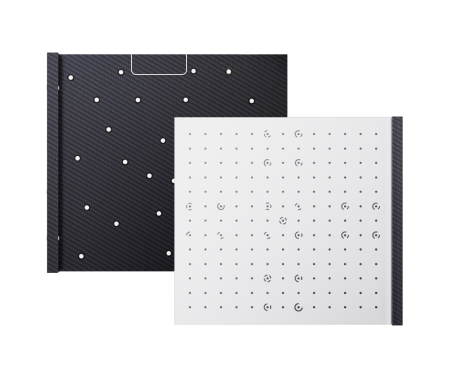

1x Tablica kalibracyjna

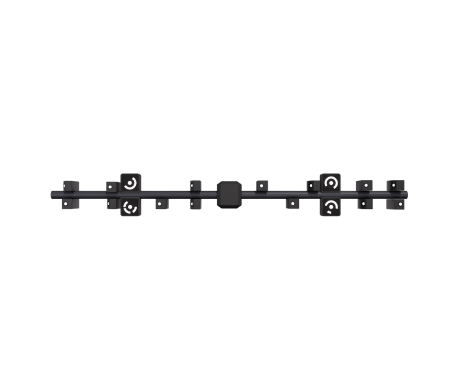

1x Tyczka kalibracyjna

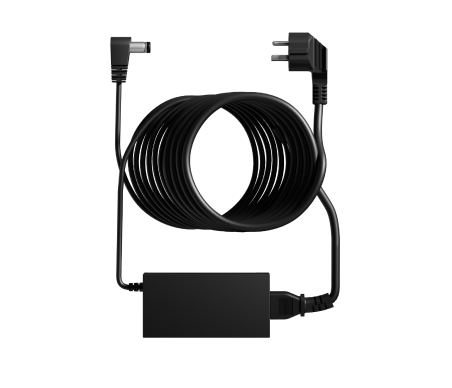

1x Zasilacz

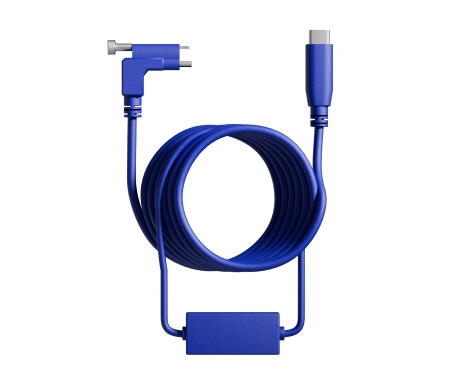

1x Kabel PC

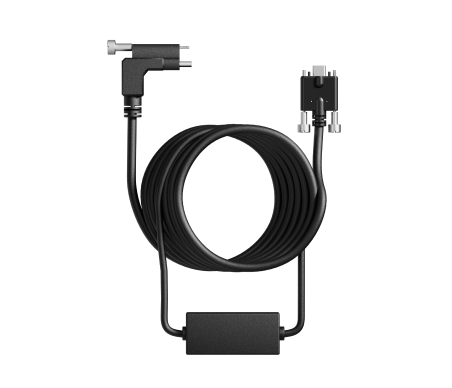

1x Kabel skanera

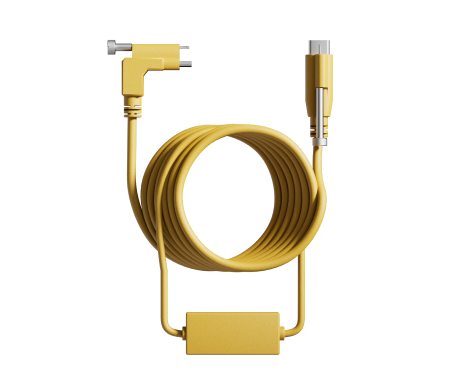

1x Kabel gimbala skanera

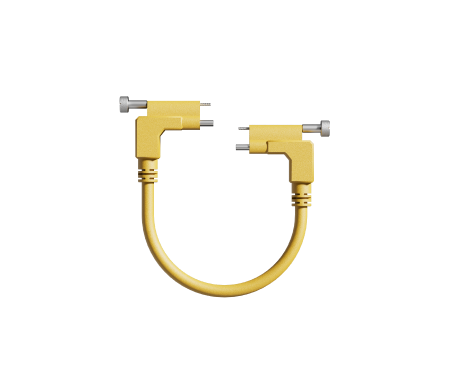

1x Kabel gimbala trackera

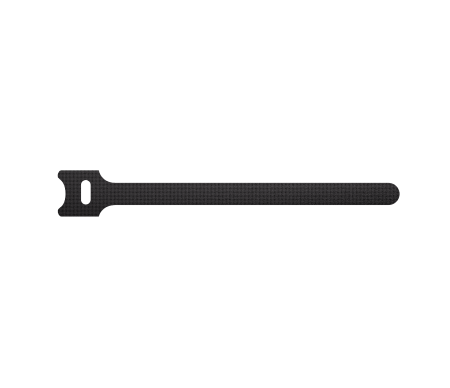

1x Zestaw opasek do kabli

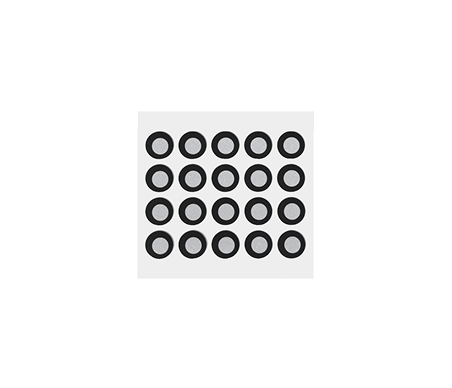

20x Marker magnetyczny

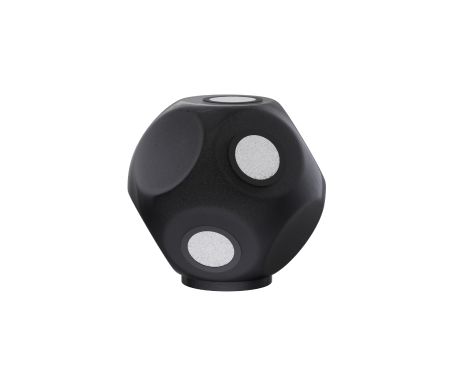

8x Magnetyczny blok kotwiący

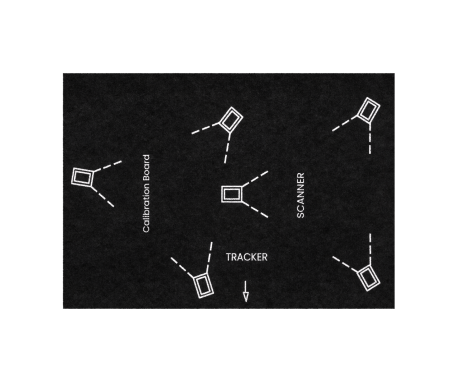

1x Mata pozycjonująca

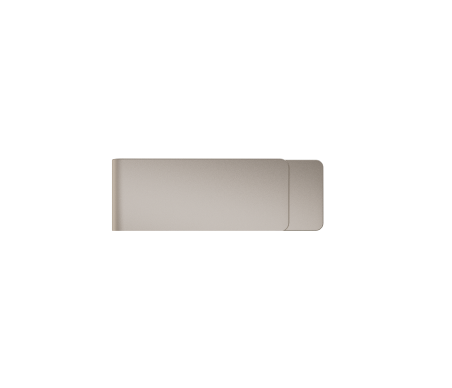

1x Pamięć USB

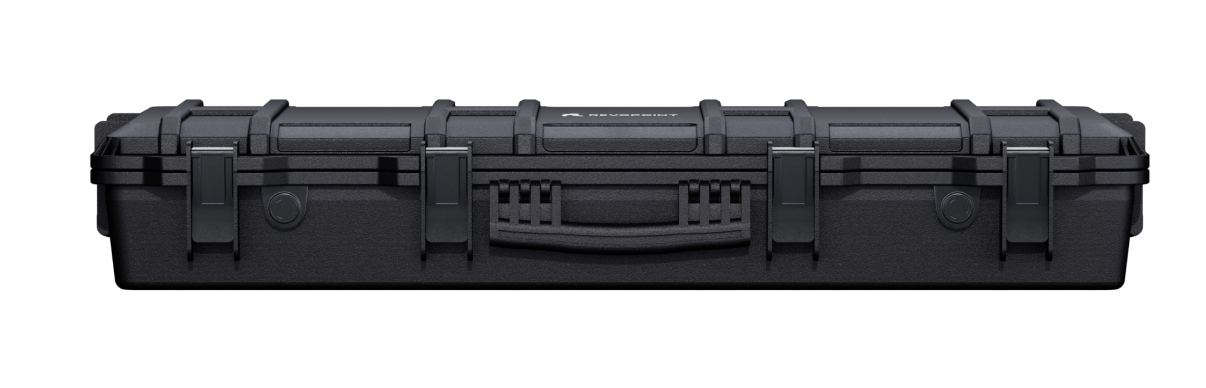

1x Walizka transportowa dla trackera z kółkami

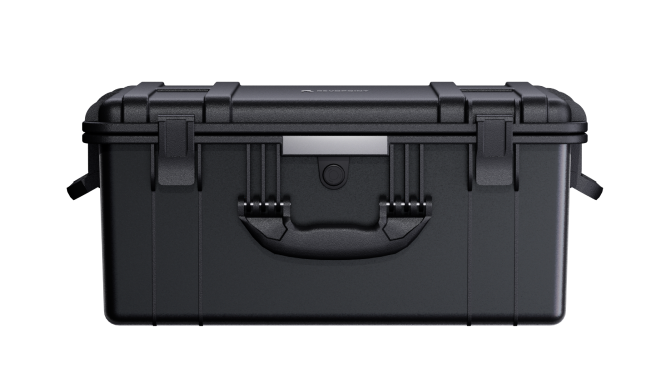

1x Walizka transportowa dla skanera z kółkami
Cechy produktu
Skanery 3D
- Typ i technologia skanowania Optyczny system skanowania 3D ze śledzeniem przestrzennym, niebieskie linie laserowe
- Metoda skanowania Z trackerem optycznym
- Dokładność klatki 0,02 mm
- Źródło światła Niebieski laser
- Dokładność skanowania do 0,02 mm
- Dokładność objętościowa 0,025 mm + 0,04 mm × L (m)
- Waga urządzenia Skaner: 1,2 kg / tracker: 1,8 kg
- Wymiary urządzenia Skaner: 295 × 295 × 205 mm / tracker: 686 × 115 × 111 mm
- Odległość między punktami Do 0,05 mm
- Odległość robocza Skaner: 200–400 mm / tracker: 1500–4000 mm
- Obszar pojedynczego skanu 160 × 70 mm przy 200 mm / 320 × 215 mm przy 400 mm
- Rozmiar skanowanych obiektów Od 0,01 do 6 m
- Szybkość zbierania punktów Do 1 500 000 punktów/s
- Źródło światła 3D 30 niebieskich linii laserowych + 1 pojedyncza niebieska linia
- Tryby skanowania Track Scan, Multi-Position Scan, Marker Scan
- Skanowanie ciemnych i błyszczących powierzchni Tak, niebieski laser wspiera skanowanie ciemnych i błyszczących powierzchni
- Łączność USB 3.0 lub nowszy
- Oprogramowanie Revo Trackit
- Weryfikacja dokładności Automatyczna kalibracja trackera, manualna kalibracja skanera
