Najważniejsze cechy

✔ Urządzenie pomiarowe 4w1 – oscyloskop, generator sygnału, analizator widma i analizator odpowiedzi częstotliwościowej.

✔ 2 kanały i pasmo 350 MHz – analiza szybkich sygnałów oraz złożonych układów elektronicznych.

✔ Próbkowanie do 1 GSa/s – dokładne odwzorowanie szybkich zmian przebiegu.

✔ Pamięć 60 kpts – rejestrowanie większej ilości danych do szczegółowej analizy.

✔ Ekran dotykowy IPS 7″ – rozdzielczość 1024 × 600 px i wygodna obsługa parametrów.

✔ Generator sygnałów do 50 MHz – 14 standardowych przebiegów oraz przebiegi przechwycone.

✔ Analizator widma 200 kHz–350 MHz – FFT, pomiary kursorem i widok 3D Waterfall.

✔ Analizator FRA 100 Hz–50 MHz – wykresy Bodego, pomiar wzmocnienia i fazy.

✔ Cyfrowa fluorescencja i tryb 8–16 bit – czytelniejsza prezentacja szczegółów sygnału.

✔ Akumulator 8000 mAh – około 3 godziny mobilnej pracy.

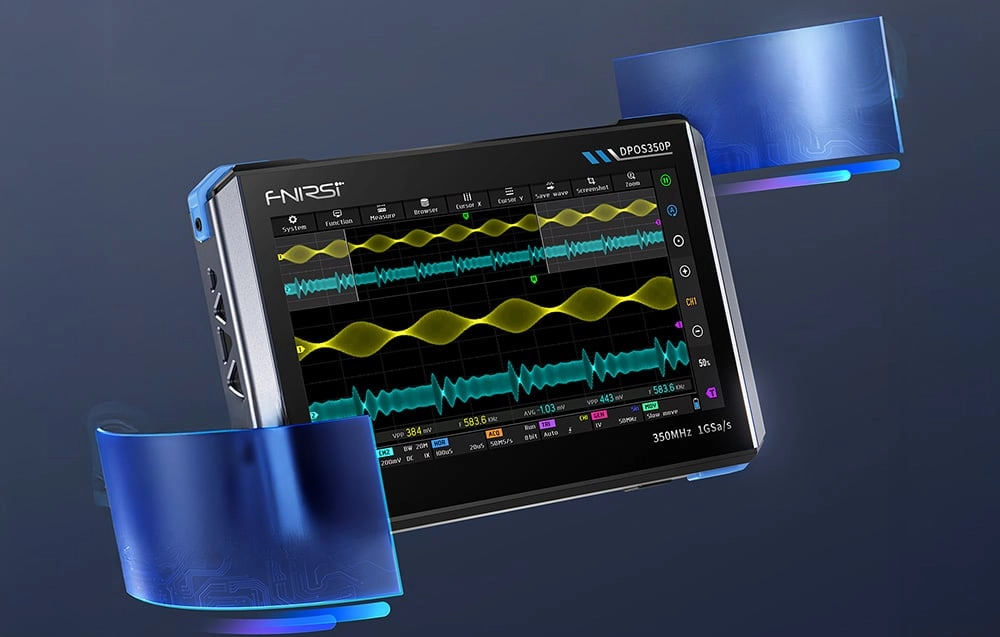

Zaawansowane urządzenie pomiarowe 4w1

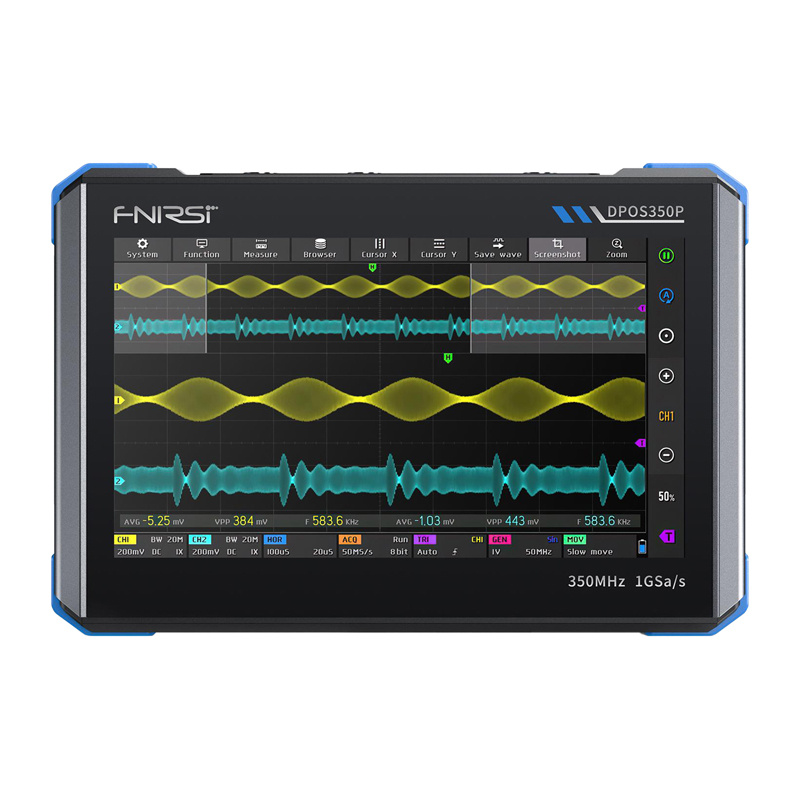

FNIRSI DPOS350P łączy funkcje czterech specjalistycznych urządzeń: dwukanałowego oscyloskopu cyfrowego, generatora sygnałów, analizatora widma oraz analizatora odpowiedzi częstotliwościowej.

Tak rozbudowana konstrukcja pozwala prowadzić diagnostykę, testy i analizę układów elektronicznych bez konieczności korzystania z kilku oddzielnych przyrządów. Urządzenie sprawdzi się w laboratorium, serwisie, warsztacie elektronicznym, podczas projektowania prototypów oraz nauki elektroniki.

Tabletowa forma oraz wbudowany akumulator ułatwiają pracę zarówno na stanowisku stacjonarnym, jak i poza nim.

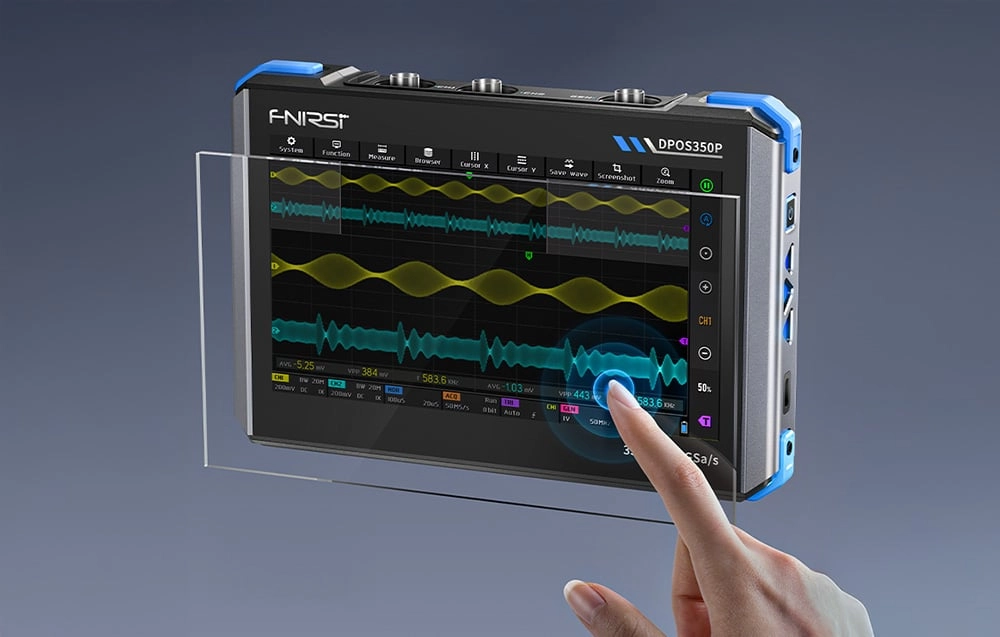

Duży ekran dotykowy IPS 7″

Kolorowy ekran IPS o przekątnej 7 cali i rozdzielczości 1024 × 600 px zapewnia czytelny podgląd przebiegów, parametrów pomiarowych, widma oraz wykresów charakterystyki częstotliwościowej.

Pojemnościowy panel dotykowy umożliwia intuicyjną zmianę ustawień i szybkie poruszanie się po funkcjach urządzenia. Duża powierzchnia robocza ułatwia dokładne ustawianie kursorów, skalowanie przebiegów oraz analizę szczegółów sygnału.

Technologia IPS zapewnia szerokie kąty widzenia, dzięki czemu wyświetlane informacje pozostają czytelne także podczas pracy z urządzeniem ustawionym pod kątem.

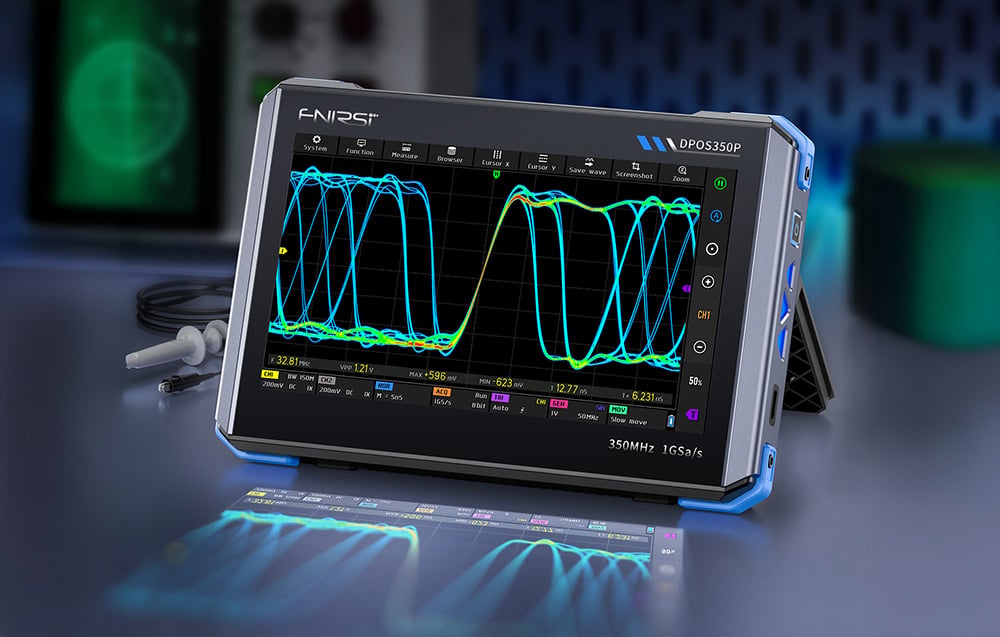

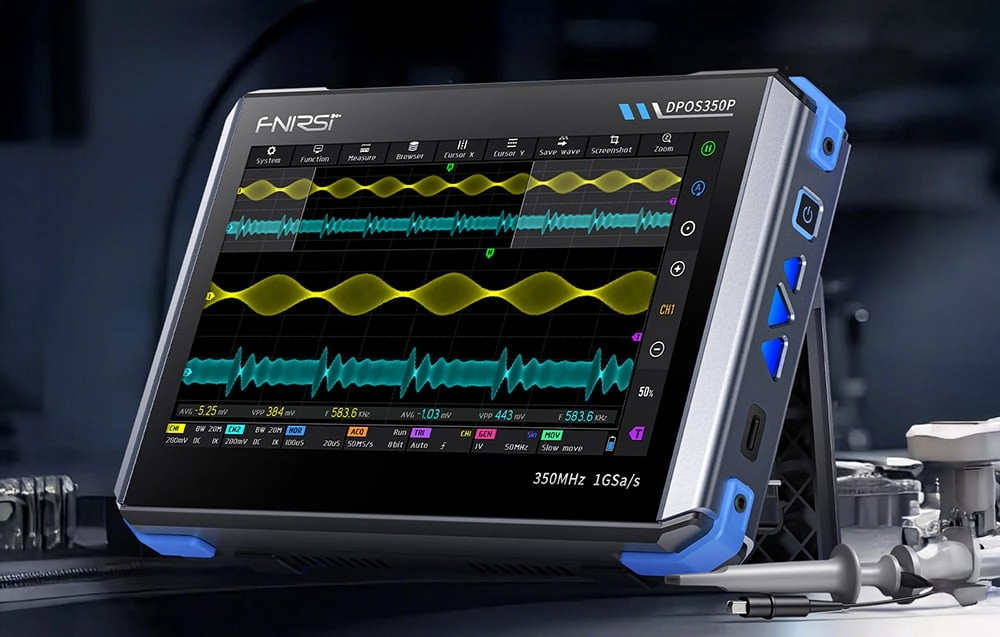

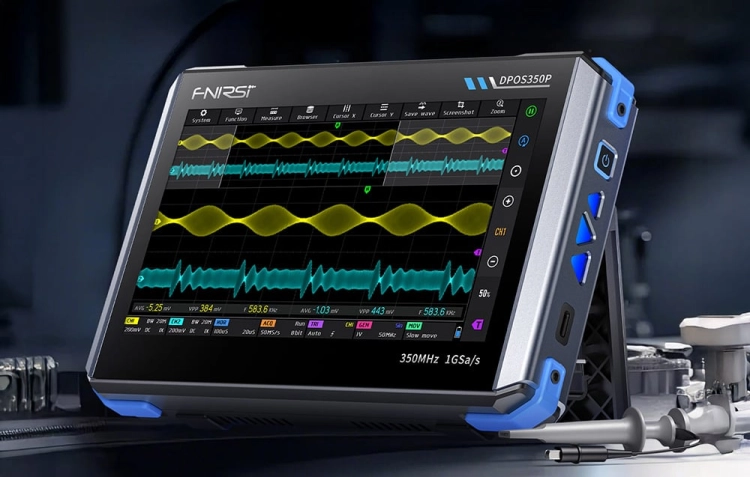

Oscyloskop 350 MHz i próbkowanie 1 GSa/s

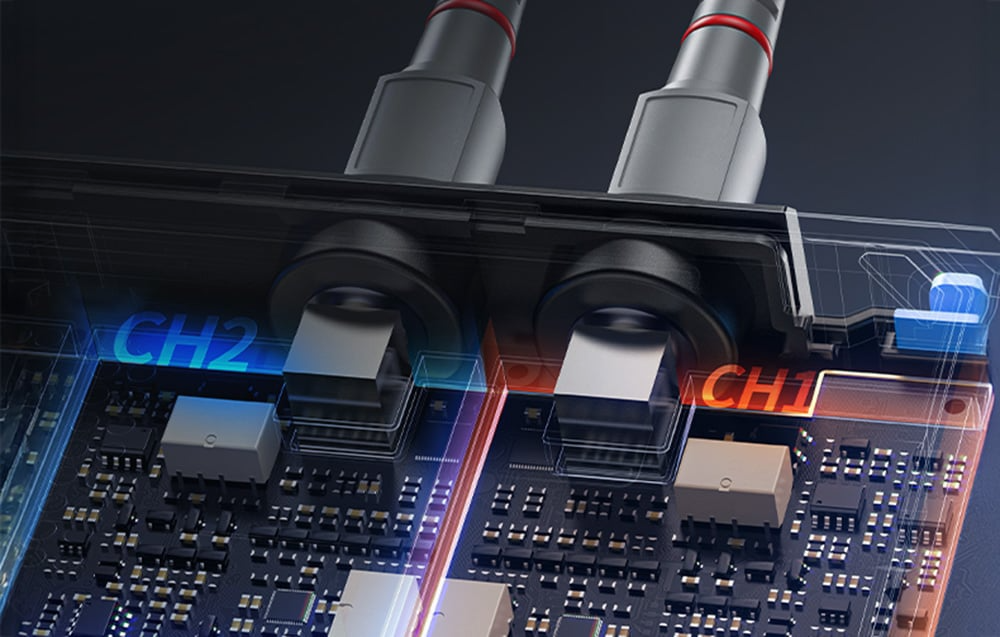

Dwukanałowy oscyloskop oferuje pasmo do 350 MHz, maksymalną częstotliwość próbkowania 1 GSa/s oraz pamięć o głębokości 60 kpts. Parametry te pozwalają analizować szybkie i złożone przebiegi.

Szybkość przechwytywania do 50 000 przebiegów na sekundę zwiększa szansę wykrycia krótkotrwałych anomalii, zakłóceń i sporadycznych błędów w badanym układzie.

Urządzenie obsługuje automatyczne pomiary parametrów, tryb X-Y, wyświetlanie FFT, powiększanie podstawy czasu oraz tryby wyzwalania Auto, Single i Normal.

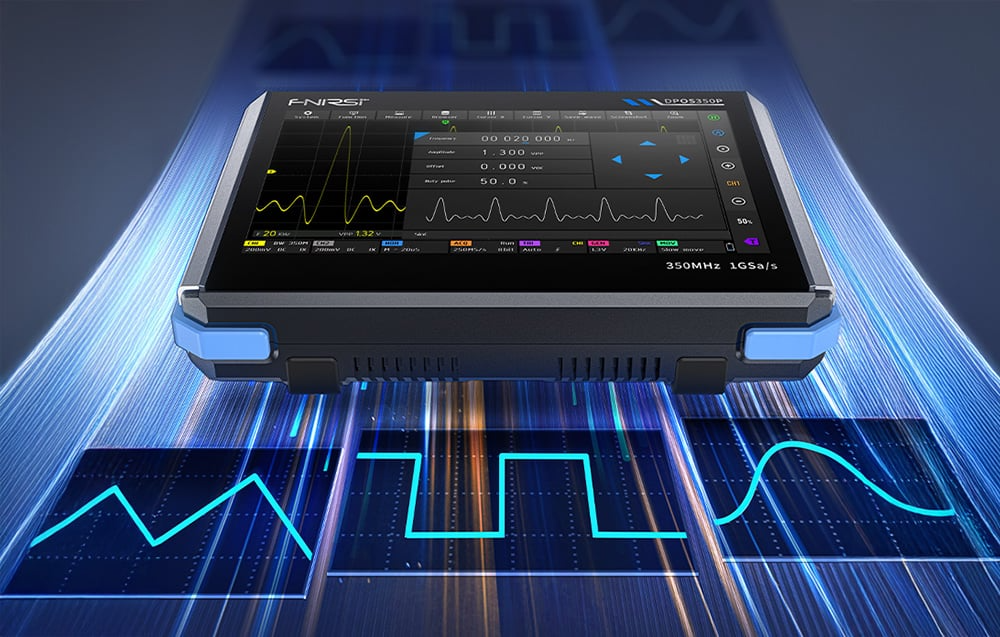

Generator sygnałów do 50 MHz

Wbudowany generator oferuje 14 standardowych typów przebiegów oraz możliwość wykorzystania przebiegu przechwyconego przez oscyloskop. Maksymalna częstotliwość sygnału sinusoidalnego wynosi 50 MHz.

Użytkownik może regulować amplitudę w zakresie do 5 Vpp, offset od -2,5 V do +2,5 V oraz współczynnik wypełnienia od 0,1% do 99,9%.

Generator sprawdzi się podczas testowania filtrów, wzmacniaczy, układów cyfrowych, torów audio, obwodów sterujących oraz innych komponentów elektronicznych.

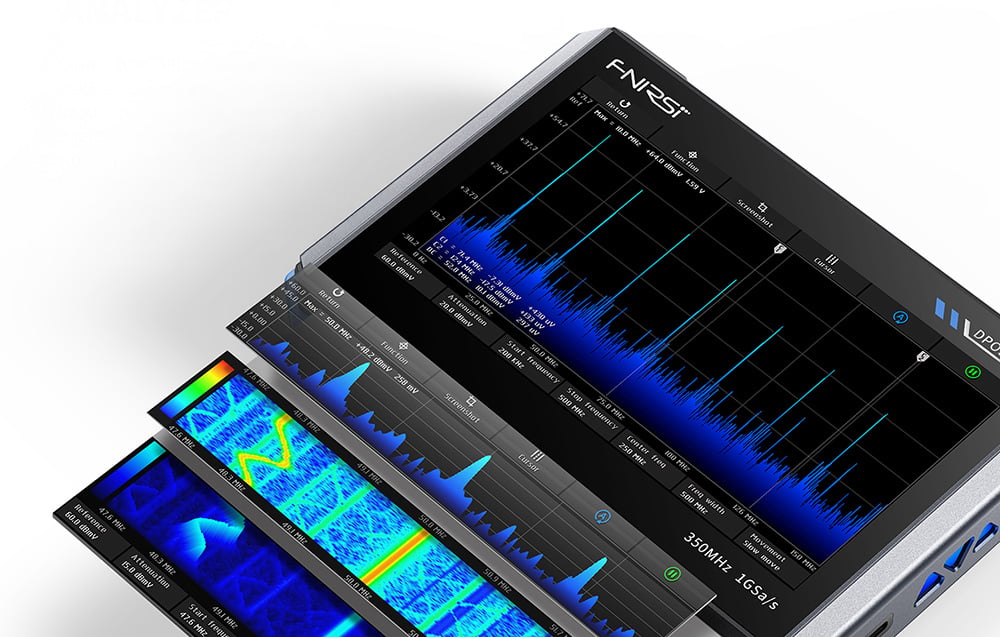

Analizator widma i widok 3D Waterfall

Analizator widma działa w zakresie od 200 kHz do 350 MHz i wykorzystuje metodę FFT o regulowanej długości od 4K do 32K. Pozwala obserwować rozkład energii sygnału w dziedzinie częstotliwości.

Użytkownik może kontrolować częstotliwość początkową i końcową, zakres, poziom odniesienia oraz pozostałe parametry analizy. Pomiary kursorem umożliwiają odczyt częstotliwości i amplitudy wybranego punktu.

Klasyczny wykres wodospadowy i widok 3D Waterfall ułatwiają obserwowanie zmian widma w czasie, wykrywanie harmonicznych, zakłóceń EMI oraz sygnałów o zmiennej częstotliwości.

Analizator odpowiedzi częstotliwościowej

Funkcja FRA umożliwia tworzenie wykresów Bodego w zakresie od 100 Hz do 50 MHz. Pozwala analizować wzmocnienie i przesunięcie fazowe badanego układu w zależności od częstotliwości.

Użytkownik może ustawić od 20 do 500 punktów częstotliwości, amplitudę sygnału wzbudzającego od 0 do 5 Vpp oraz offset od -2,5 V do +2,5 V.

Funkcja sprawdzi się przy badaniu wzmacniaczy, filtrów, układów sprzężenia zwrotnego, przetwornic oraz pętli regulacji zasilania.

Cyfrowa fluorescencja i mobilna konstrukcja

Technologia cyfrowej fluorescencji oraz wyświetlanie temperatury barwowej pomagają rozróżnić często i rzadko występujące fragmenty sygnału. Zaawansowane filtrowanie szumów poprawia czytelność drobnych szczegółów przebiegu.

Tryb wysokiej rozdzielczości od 8 do 16 bitów umożliwia dokładniejszą prezentację niewielkich zmian napięcia, szczególnie podczas analizy sygnałów o niskim poziomie zakłóceń.

Akumulator o pojemności 8000 mAh zapewnia około 3 godzin pracy. Smukła obudowa o wymiarach 190 × 128 × 37 mm ułatwia przenoszenie urządzenia pomiędzy stanowiskami.

✔ Oscyloskop cyfrowy FNIRSI DPOS350P – x1
✔ Sonda oscyloskopowa 350 MHz – x2
✔ Ładowarka QC 18 W – x1
✔ Kabel USB – x1
✔ Przewody z zaciskami krokodylkowymi – x1 komplet
✔ Instrukcja obsługi – x1
