Najważniejsze cechy

✔ Precyzja pojedynczej klatki do 0,01 mm – szczegółowe odwzorowanie drobnych elementów i złożonej geometrii.

✔ Dokładność pojedynczej klatki do 0,02 mm – wiarygodne dane do kontroli jakości i inżynierii odwrotnej.

✔ Dokładność wolumetryczna 0,02 mm + 0,04 mm × L – spójne odwzorowanie również większych obiektów.

✔ Do 1 500 000 punktów na sekundę – szybkie pozyskiwanie danych pomiarowych.

✔ 30 niebieskich linii krzyżowych – sprawne skanowanie ciemnych i błyszczących powierzchni.

✔ 15 niebieskich linii równoległych – dokładne odwzorowanie drobnych i skomplikowanych detali.

✔ Pojedyncza linia laserowa – skanowanie głębokich otworów, rowków i trudno dostępnych miejsc.

✔ Obiekty od 10 × 10 × 10 mm do 1 × 1 × 1 m – szeroki zakres zastosowań bez zmiany urządzenia.

✔ Kamera RGB 2 MP – możliwość rejestrowania modeli wraz z informacją o kolorze.

✔ Wi-Fi 6 i USB-C – praca przewodowa lub bezprzewodowe przesyłanie danych.

✔ Niska waga 447 g – wygodne prowadzenie skanera podczas dłuższych sesji.

✔ Oprogramowanie Revo Metro – przetwarzanie skanów i eksport do popularnych formatów 3D.

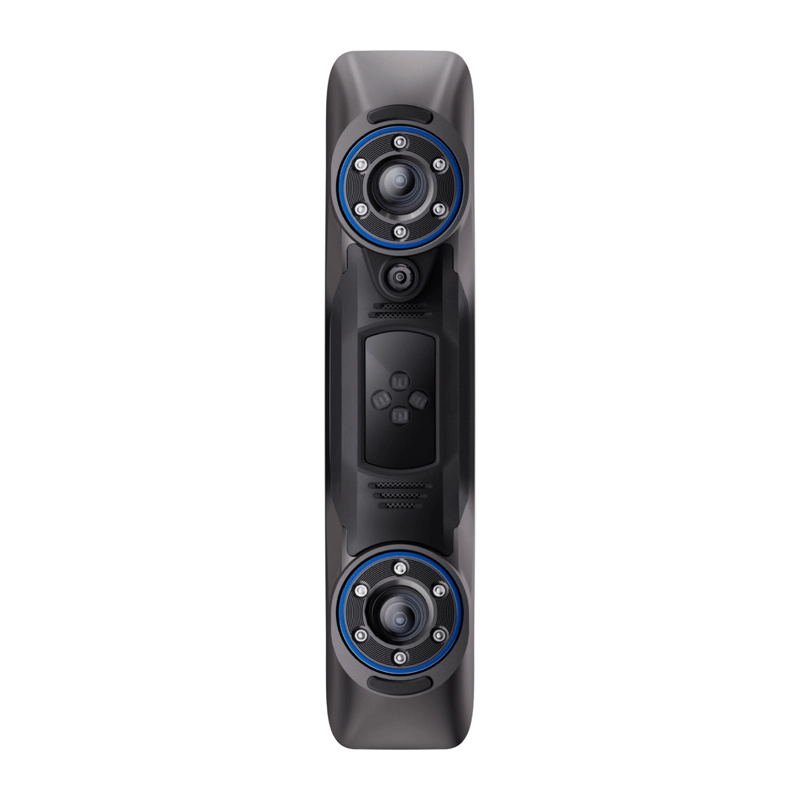

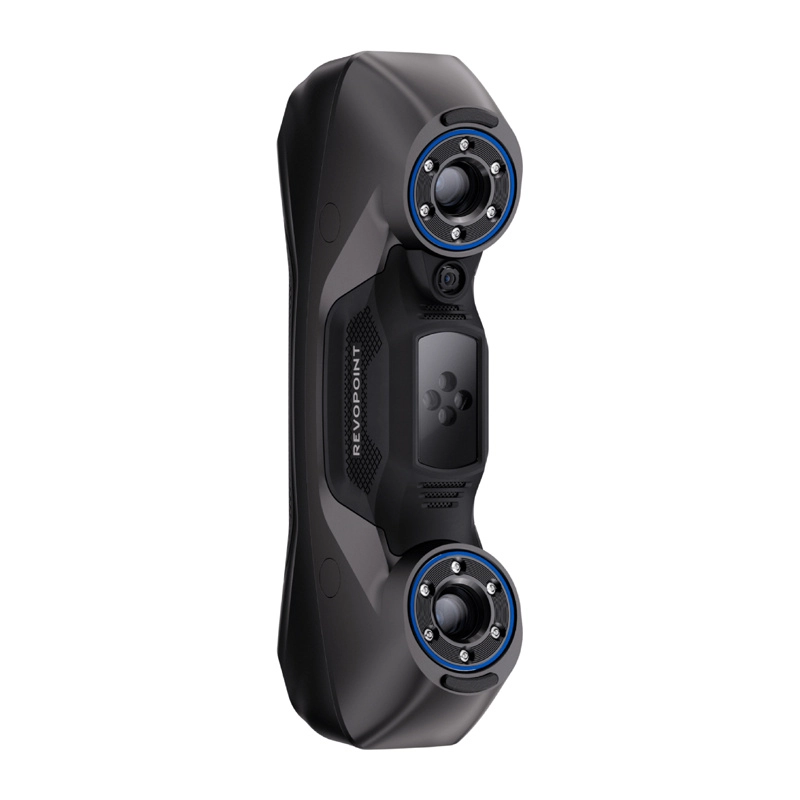

Profesjonalny system skanowania 3D

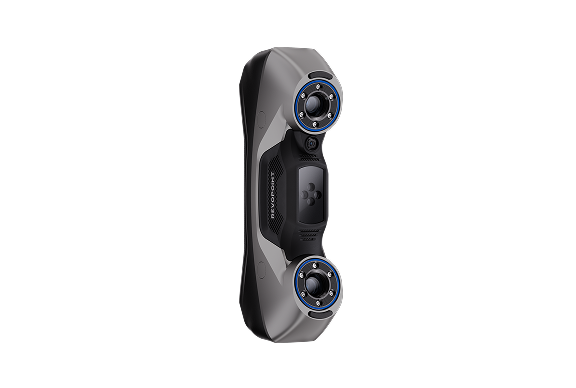

Revopoint MetroY to ręczny skaner 3D przeznaczony do pracy z małymi i średnimi elementami technicznymi. Łączy wysoką dokładność, wieloliniowy laser oraz szybkie zbieranie danych w kompaktowej obudowie.

Urządzenie sprawdzi się w pracowniach projektowych, zakładach produkcyjnych, działach kontroli jakości oraz podczas digitalizacji części wymagających dokładnego odwzorowania geometrii.

Dołączone akcesoria umożliwiają rozpoczęcie pracy bez konieczności kompletowania podstawowych elementów systemu osobno.

Szeroki zakres skanowanych obiektów

MetroY umożliwia skanowanie obiektów od zaledwie 10 × 10 × 10 mm do konstrukcji osiągających wymiary 1 × 1 × 1 m.

Pozwala to rejestrować zarówno niewielkie komponenty, elementy mechaniczne i detale form, jak i większe części przemysłowe bez konieczności zmiany urządzenia.

Dystans roboczy wynoszący 200–400 mm zapewnia wygodne prowadzenie skanera wokół obiektu oraz kontrolę nad obszarem rejestrowania.

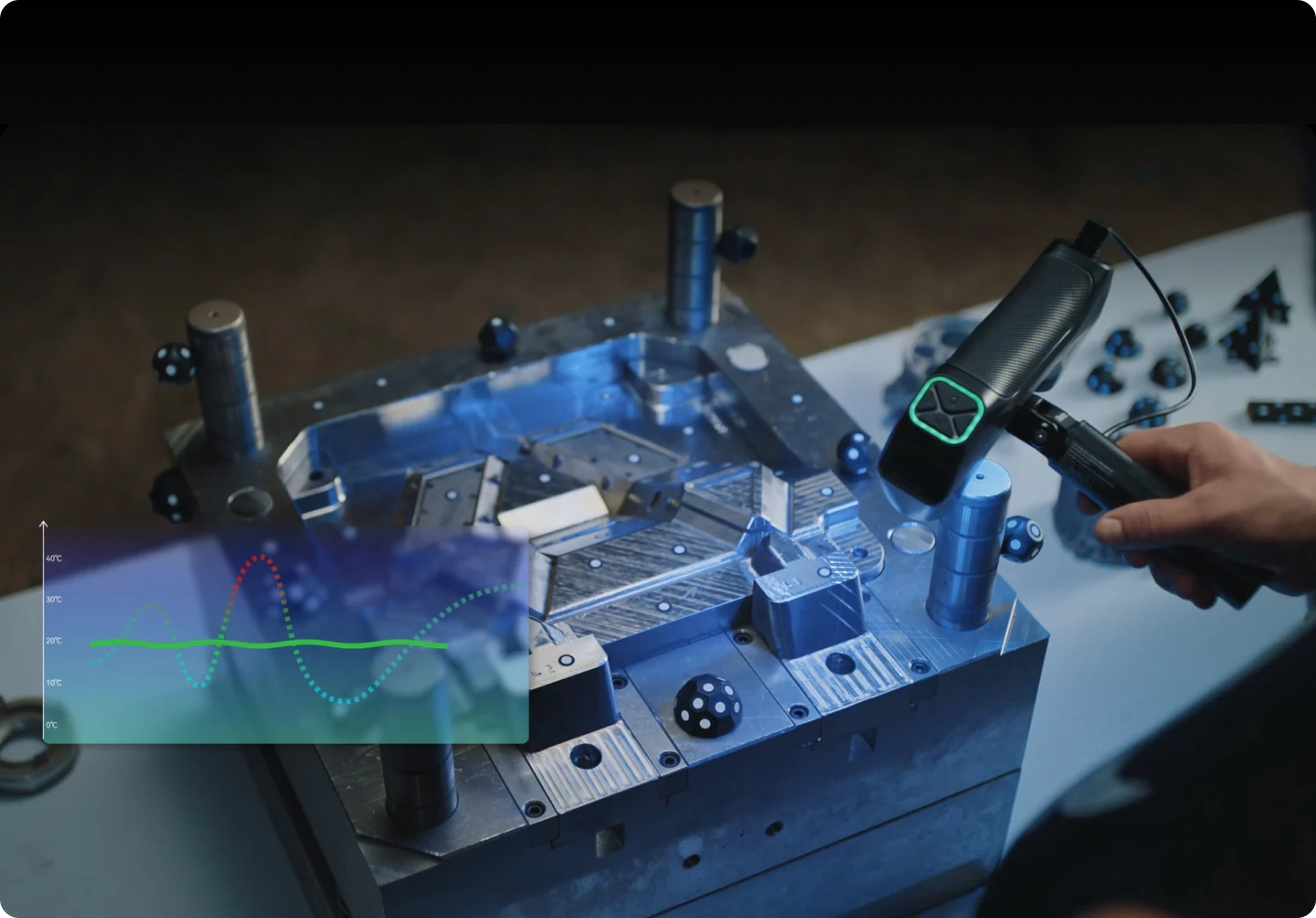

Trzy tryby skanowania laserowego

30 linii krzyżowych umożliwia szybkie rejestrowanie większych powierzchni, w tym wielu obiektów o ciemnym lub błyszczącym wykończeniu.

15 linii równoległych sprawdzi się podczas odwzorowywania drobnych detali, krawędzi i złożonej geometrii wymagającej wysokiej rozdzielczości.

Pojedyncza linia laserowa pozwala dotrzeć do głębokich otworów, wąskich kanałów i trudno dostępnych miejsc. Tryb wykorzystuje markery do stabilnego śledzenia położenia.

Wysoka precyzja i stabilność pomiaru

Precyzja pojedynczej klatki wynosząca do 0,01 mm pozwala dokładnie odwzorować niewielkie cechy powierzchni, krawędzie oraz elementy wymagające szczegółowej analizy.

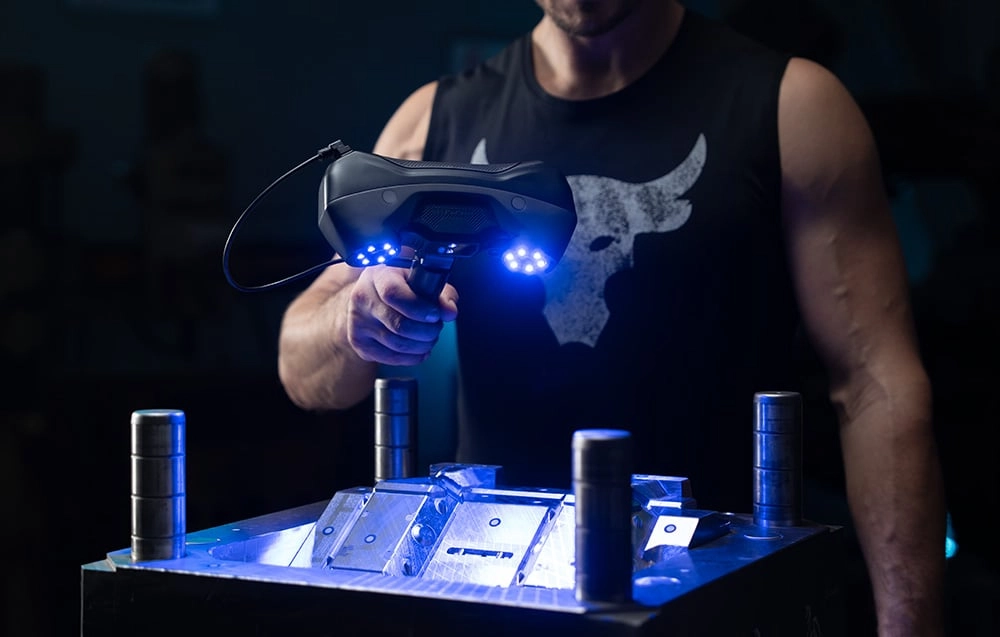

Dokładność pojedynczej klatki do 0,02 mm wspiera wykonywanie wiarygodnych pomiarów na potrzeby kontroli wymiarowej i porównywania skanu z modelem referencyjnym.

Dokładność wolumetryczna 0,02 mm + 0,04 mm × L pomaga zachować spójność modelu podczas skanowania większych elementów.

Do 1 500 000 punktów na sekundę

Wysoka szybkość pozyskiwania danych umożliwia rejestrowanie do 1 500 000 punktów na sekundę, co skraca czas potrzebny na utworzenie kompletnej chmury punktów.

Wieloliniowy laser obejmuje znaczną część powierzchni w jednym przejściu, dzięki czemu operator może sprawnie poruszać się wokół skanowanego elementu.

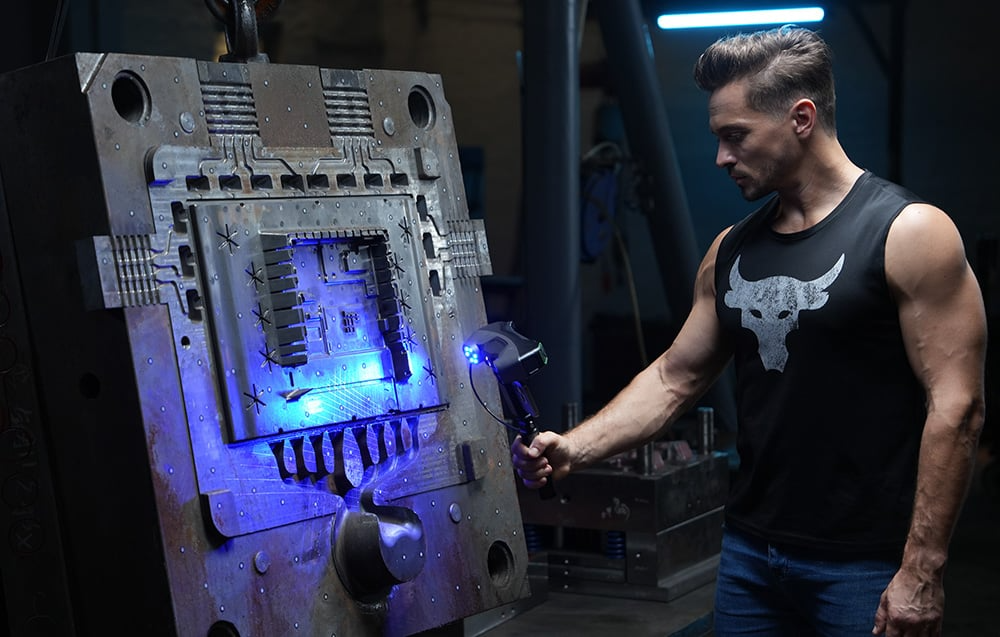

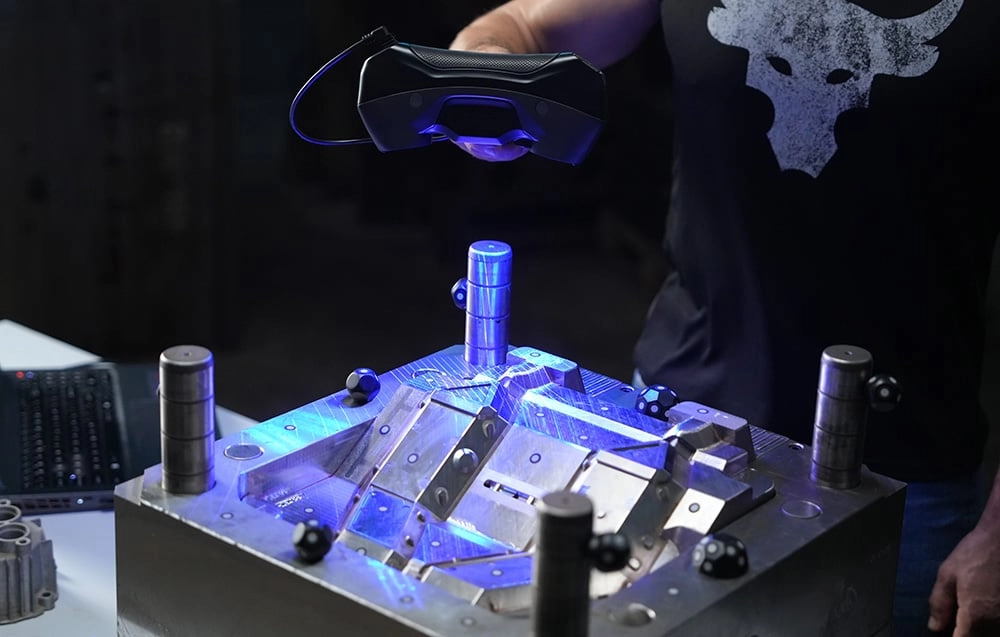

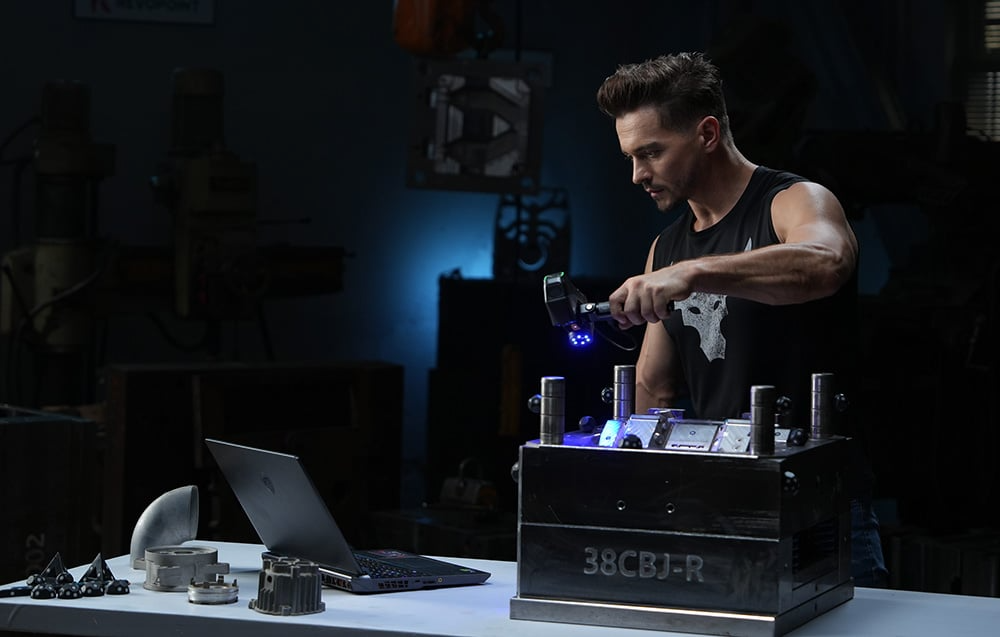

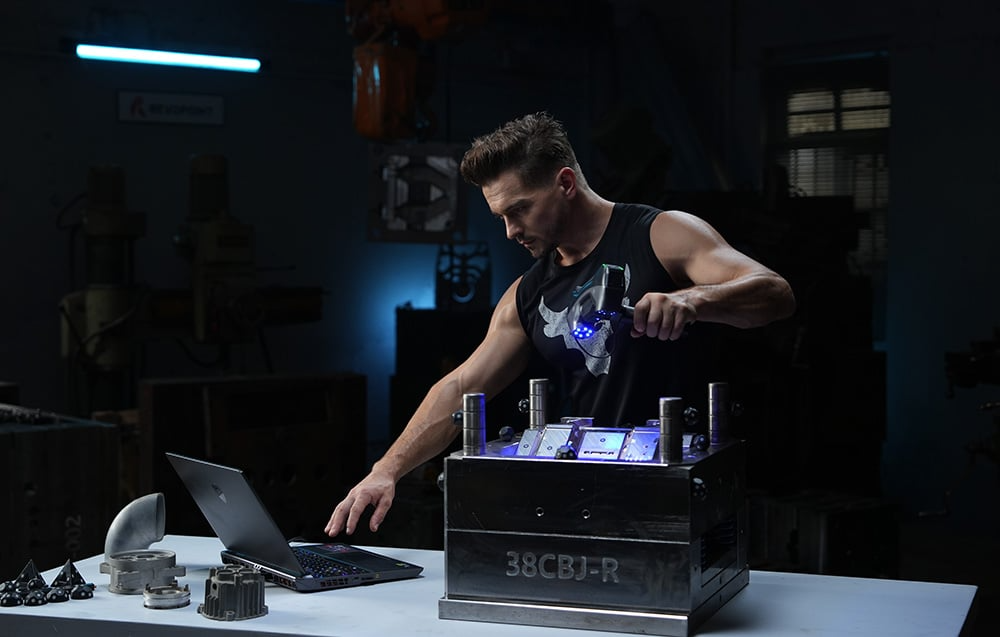

Szybkie zbieranie danych sprawdzi się szczególnie podczas pracy z wieloma częściami, powtarzalnych kontroli oraz skanowania większych form przemysłowych.

Skanowanie wielu powierzchni bez sprayu

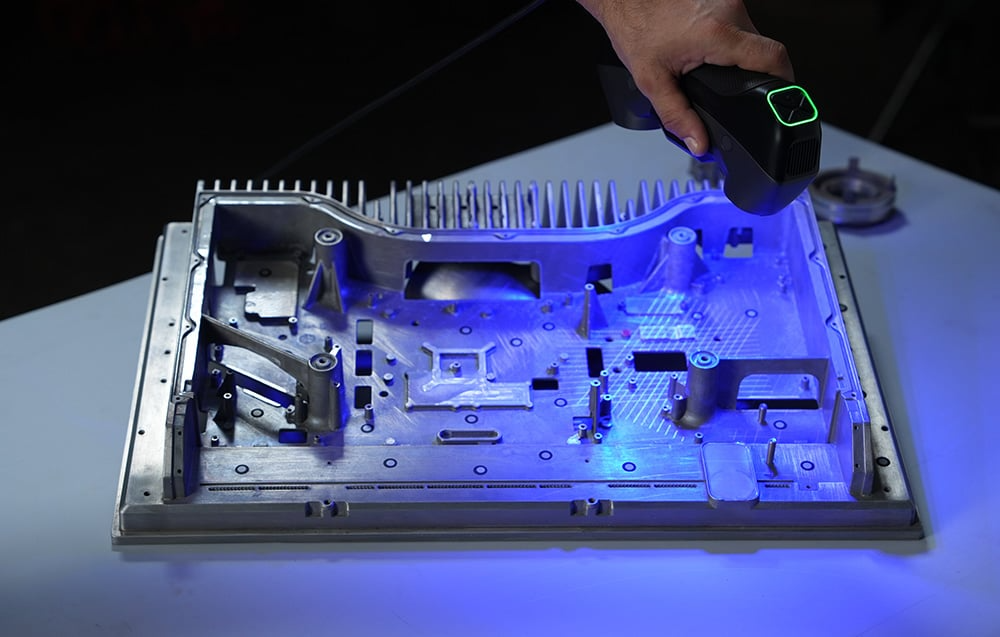

Tryb wykorzystujący niebieskie linie krzyżowe umożliwia rejestrowanie wielu ciemnych i błyszczących powierzchni bez konieczności wcześniejszego nanoszenia sprayu matującego.

Pozwala to ograniczyć czas przygotowania części oraz uniknąć dodatkowego czyszczenia powierzchni po zakończeniu pomiaru.

W przypadku obiektów przezroczystych, wyjątkowo refleksyjnych lub trudnych optycznie zastosowanie odpowiedniego sprayu może nadal poprawić jakość rejestrowanych danych.

Łączność Wi-Fi 6 i USB-C

Wi-Fi 6 zapewnia szybkie bezprzewodowe przesyłanie danych i większą swobodę ruchów podczas prowadzenia skanera wokół obiektu.

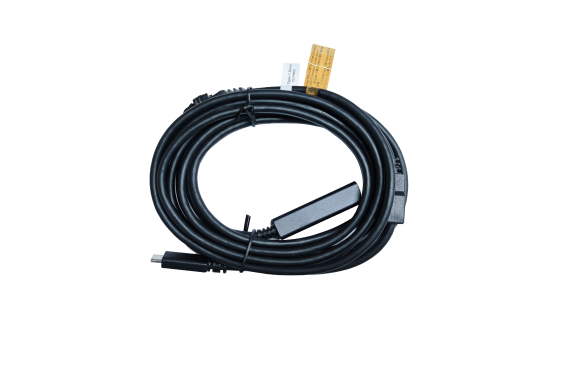

Połączenie za pomocą przewodu USB-C do USB-C zapewnia stabilną transmisję podczas pracy stacjonarnej, dłuższych sesji oraz zastosowań laboratoryjnych.

Dwa sposoby komunikacji pozwalają dopasować stanowisko do charakteru skanowanego elementu i dostępnej przestrzeni roboczej.

Lekka i ergonomiczna konstrukcja

MetroY waży około 447 g, dzięki czemu ogranicza obciążenie dłoni podczas skanowania większych elementów oraz dłuższej pracy.

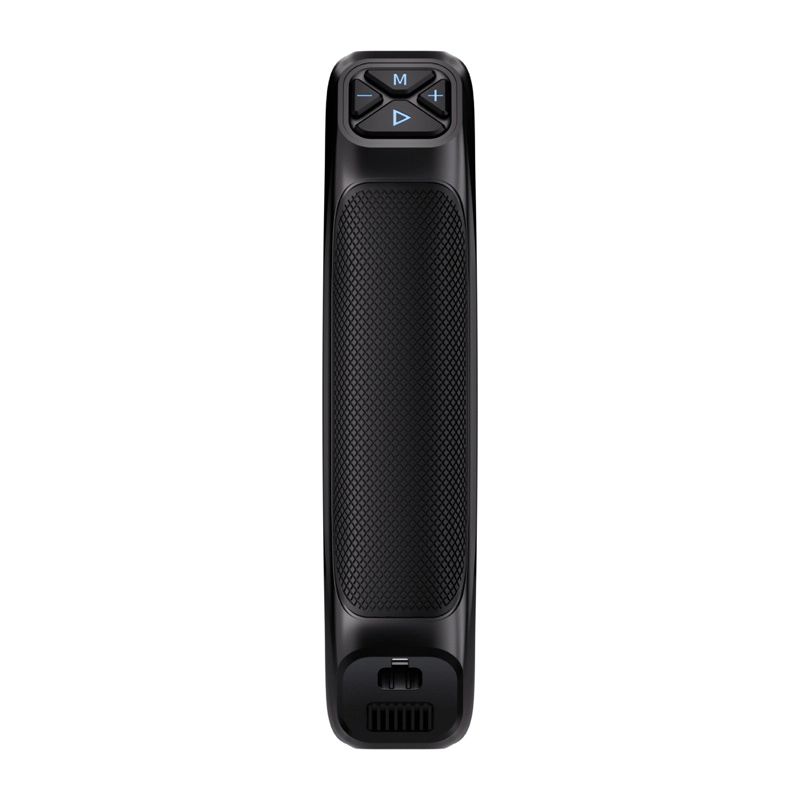

Ergonomiczny uchwyt ułatwia stabilne prowadzenie urządzenia wzdłuż krawędzi, zagłębień i nieregularnych powierzchni.

Zestaw czterech przycisków pozwala szybko obsługiwać najważniejsze funkcje bez konieczności ciągłego sięgania do komputera.

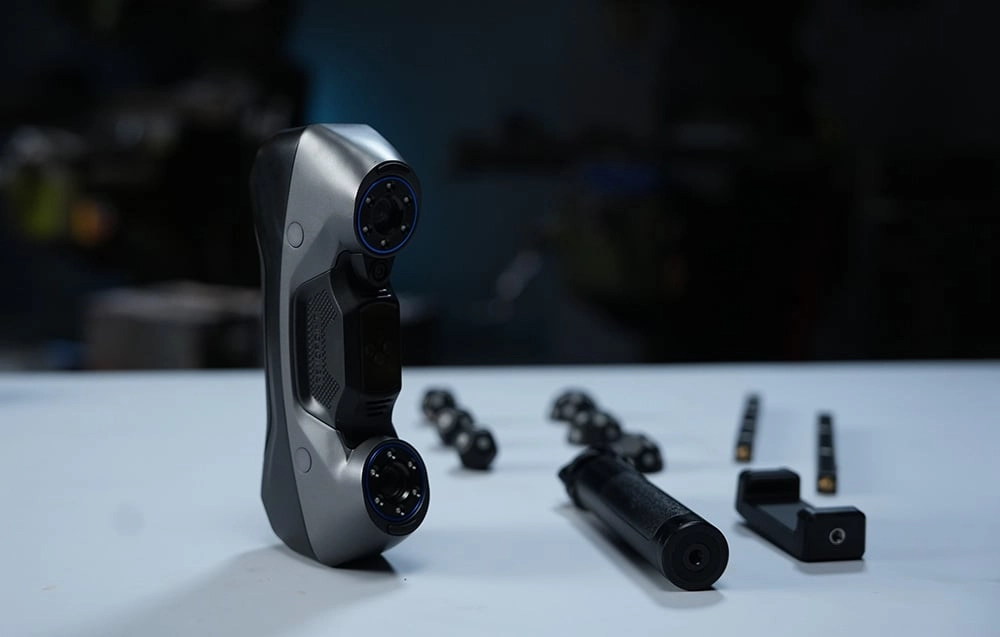

Kompletny zestaw gotowy do pracy

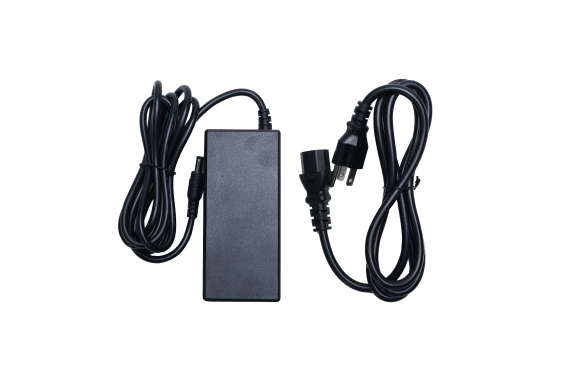

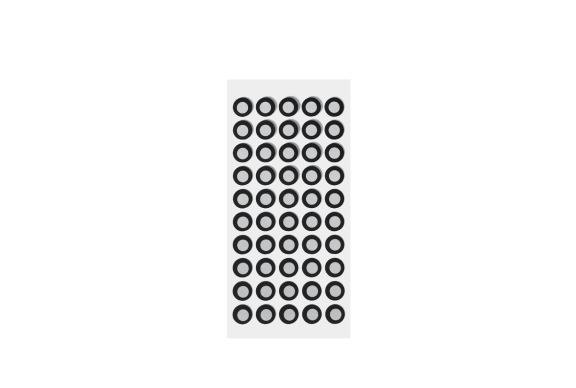

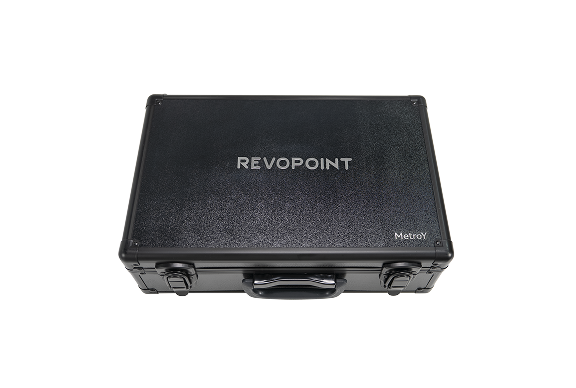

W komplecie znajduje się przewód USB-C, zasilacz, tablica kalibracyjna, walizka transportowa oraz 200 markerów.

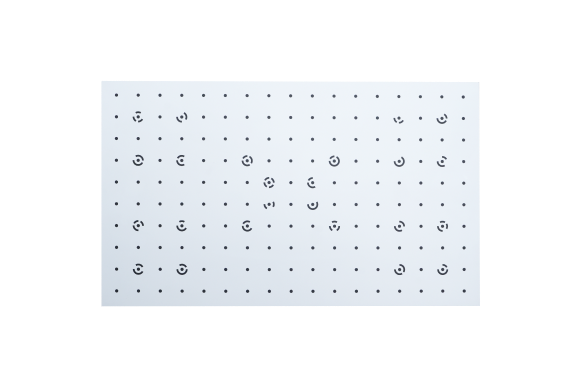

Tablica kalibracyjna umożliwia przeprowadzenie ponownej kalibracji przez użytkownika, pomagając utrzymać właściwe parametry pracy urządzenia.

MetroY obsługuje również akcesoria Marker Block Kit i Mobile Kit 3. generacji, które pozwalają rozbudować stanowisko skanujące.

Zaawansowane oprogramowanie Revo Metro

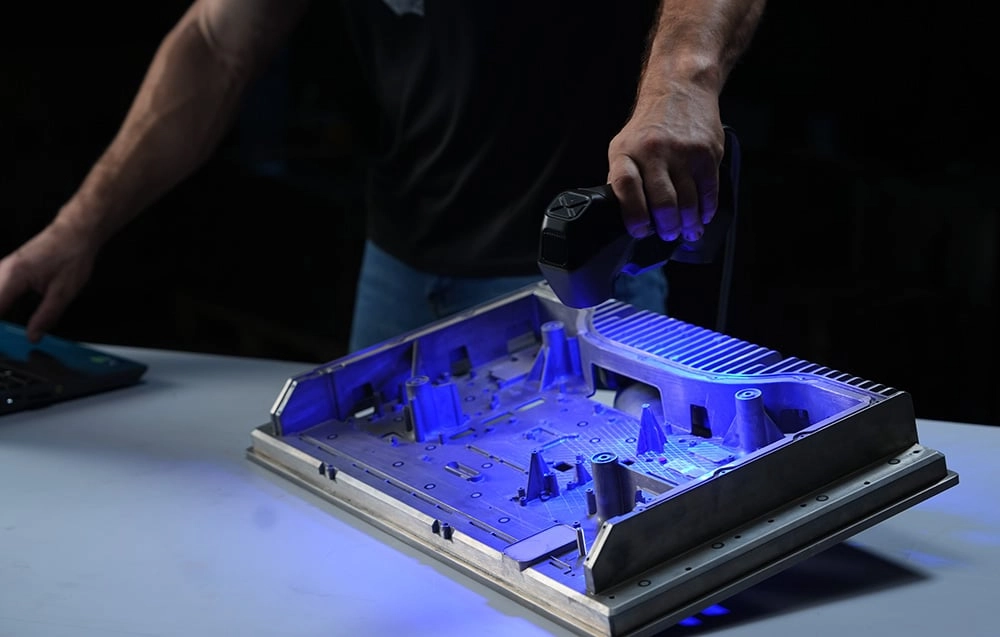

Revo Metro umożliwia przechwytywanie danych, łączenie kolejnych fragmentów skanu oraz przygotowywanie kompletnego modelu do dalszej obróbki.

Obsługiwane formaty PLY, OBJ, STL, ASC, 3MF, GLTF i FBX ułatwiają przenoszenie modeli do programów CAD, narzędzi pomiarowych, aplikacji graficznych i oprogramowania do druku 3D.

Kompatybilność z systemami Windows, macOS, Android i iOS pozwala dopasować sposób pracy do używanego sprzętu.

Wszechstronne zastosowania przemysłowe

MetroY sprawdzi się w inżynierii odwrotnej, kontroli jakości, szybkim prototypowaniu i produkcji addytywnej.

Dokładna geometria skanowanych części może służyć do odtwarzania dokumentacji, analizowania zużycia, kontroli dopasowania oraz porównywania gotowego elementu z projektem.

Skanowanie w kolorze pozwala dodatkowo rejestrować wygląd powierzchni, co zwiększa możliwości digitalizacji elementów referencyjnych i przygotowywania wizualizacji.
