Najważniejsze cechy

✔ Precyzja do 0,01 mm – dokładne odwzorowanie drobnych detali i geometrii obiektów.

✔ Dokładność pojedynczej klatki do 0,02 mm – wiarygodne dane do projektowania i inżynierii odwrotnej.

✔ Dwie technologie skanowania – wieloliniowy laser oraz światło strukturalne pełnego pola.

✔ Cztery tryby pracy – dopasowanie skanowania do kształtu, wielkości i powierzchni obiektu.

✔ Do 7 000 000 punktów na sekundę – szybkie pozyskiwanie danych w trybie pełnego pola.

✔ Do 2 000 000 punktów na sekundę – wysoka wydajność w trybie lasera wieloliniowego.

✔ 30 krzyżowych i 15 równoległych linii laserowych – precyzyjne odwzorowanie różnorodnych powierzchni.

✔ 62 linie światła strukturalnego – szybkie rejestrowanie większych fragmentów obiektu.

✔ Zakres obiektów od 10 mm do 1 m – skanowanie niewielkich części i większych elementów technicznych.

✔ Wariant Advanced – rozszerzony zestaw magnetycznych znaczników i akcesoriów pozycjonujących.

Precyzyjne skanowanie do zastosowań profesjonalnych

Revopoint MetroX Pro Advanced to zaawansowany skaner 3D przeznaczony do dokładnego odwzorowywania części mechanicznych, elementów konstrukcyjnych, prototypów oraz obiektów użytkowych.

Maksymalna precyzja pojedynczej klatki wynosi 0,01 mm, a dokładność sięga 0,02 mm. Parametry te pozwalają rejestrować drobne szczegóły i przygotowywać modele przydatne w kontroli wymiarowej, projektowaniu oraz inżynierii odwrotnej.

Minimalna odległość pomiędzy punktami wynosi 0,05 mm, dzięki czemu uzyskana chmura punktów może dokładnie odwzorowywać powierzchnię skanowanego elementu.

Laser wieloliniowy i światło strukturalne

MetroX Pro łączy technologię Multi-line Laser Scan ze skanowaniem światłem strukturalnym pełnego pola. Pozwala to dopasować sposób pracy do wielkości obiektu, liczby detali i charakterystyki jego powierzchni.

System wykorzystuje 30 niebieskich krzyżowych linii laserowych, 15 równoległych linii laserowych oraz 62 linie niebieskiego światła strukturalnego.

Doświetlenie za pomocą 12 niebieskich diod LED wspiera działanie układu optycznego i pomaga uzyskać szczegółowe dane podczas skanowania technicznych elementów.

Do 7 milionów punktów na sekundę

W trybie światła strukturalnego pełnego pola urządzenie rejestruje do 7 000 000 punktów na sekundę. Pozwala to szybko odwzorowywać większe powierzchnie oraz ograniczyć czas potrzebny na wykonanie kompletnego skanu.

Tryb lasera wieloliniowego oferuje prędkość do 2 000 000 punktów na sekundę, zapewniając dokładne rejestrowanie krawędzi, otworów, zagłębień i niewielkich elementów.

Płynność pracy do 60 FPS ułatwia ręczne prowadzenie skanera i bieżące kontrolowanie pokrycia powierzchni na ekranie komputera.

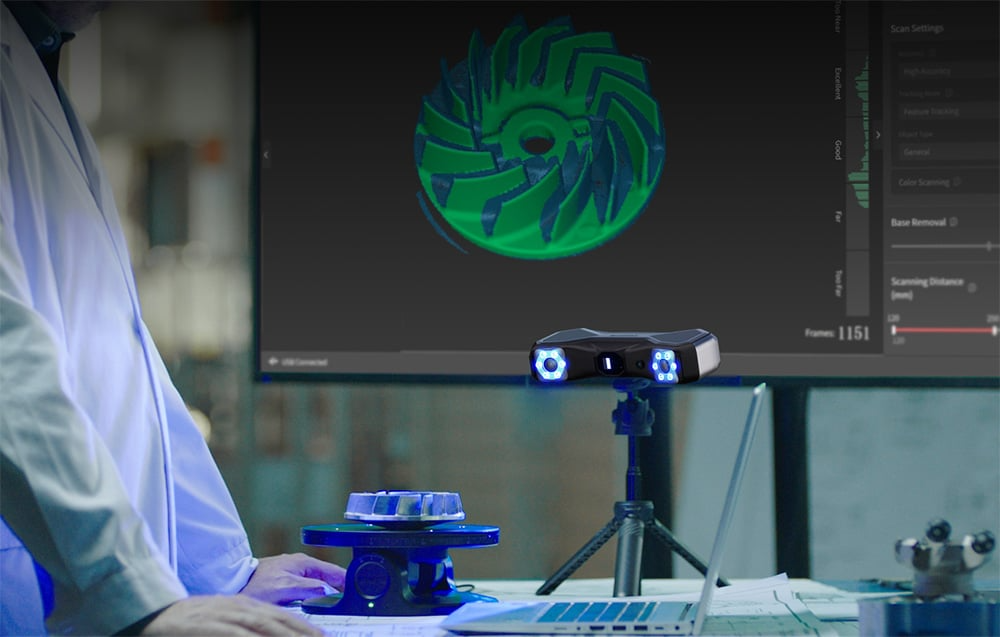

Tryb ręczny i stacjonarny

Skaner może być używany ręcznie lub po zamontowaniu na statywie. Tryb ręczny sprawdzi się podczas odwzorowywania większych i trudno dostępnych elementów, natomiast praca stacjonarna ułatwia skanowanie niewielkich części.

Obsługiwane metody śledzenia obejmują Feature, Marker oraz Global Marker. Pozwala to korzystać z naturalnej geometrii obiektu lub dodatkowych znaczników pozycjonujących.

Wersja Advanced zawiera rozbudowany komplet znaczników magnetycznych, które pomagają zachować stabilne śledzenie podczas skanowania powierzchni o niewielkiej liczbie charakterystycznych punktów.

Od niewielkich części do obiektów o wielkości 1 m

MetroX Pro Advanced obsługuje obiekty o wymiarach od około 10 × 10 × 10 mm do 1 × 1 × 1 m. Dzięki temu może być wykorzystywany do digitalizacji drobnych części, narzędzi, komponentów maszyn i większych elementów konstrukcyjnych.

Odległość robocza wynosi od 200 do 400 mm. Przy minimalnym dystansie obszar skanowania obejmuje około 160 × 70 mm, a przy maksymalnym około 320 × 215 mm.

Kąt widzenia wynoszący 43 × 33° zapewnia wygodne pokrywanie powierzchni przy zachowaniu kontroli nad położeniem skanera.

Oprogramowanie Revo Metro i popularne formaty plików

Skaner współpracuje z oprogramowaniem Revo Metro, które umożliwia rejestrowanie, łączenie i przetwarzanie danych pozyskanych podczas skanowania.

Funkcja Revo Mirror pozwala przesyłać widok z komputera na kompatybilne urządzenie mobilne, ułatwiając kontrolowanie procesu bez konieczności ciągłego spoglądania na monitor stanowiska.

Modele można eksportować do formatów PLY, OBJ, STL, ASC, 3MF, GLTF i FBX. Ułatwia to dalszą obróbkę w programach CAD, przygotowanie wizualizacji lub wykonanie modelu na drukarce 3D.
