Najważniejsze cechy

✔ Precyzja pojedynczej klatki do 0,01 mm – dokładne rejestrowanie drobnych detali i złożonej geometrii.

✔ Dokładność pojedynczej klatki do 0,02 mm – odpowiednia do inżynierii odwrotnej, kontroli jakości i projektowania.

✔ Dokładność objętościowa 0,02 mm + 0,04 mm × L – stabilne odwzorowanie wymiarów większych elementów.

✔ Laser wieloliniowy i światło strukturalne pełnego pola – możliwość dopasowania metody skanowania do powierzchni i rodzaju obiektu.

✔ Cztery tryby skanowania – elastyczna praca z detalami, częściami technicznymi i obiektami średniej wielkości.

✔ Do 7 000 000 punktów na sekundę – szybkie zbieranie danych w trybie pełnopolowego światła strukturalnego.

✔ Do 2 000 000 punktów na sekundę w trybie laserowym – połączenie wysokiej szczegółowości z wydajną pracą.

✔ Obiekty od 10 × 10 × 10 mm do 1 × 1 × 1 m – szeroki zakres zastosowań technicznych i projektowych.

✔ Śledzenie Feature, Marker i Global Marker – stabilniejsze pozycjonowanie skanera podczas rejestrowania powierzchni.

✔ Praca ręczna lub ze statywem – wygodne skanowanie obiektów nieruchomych i elementów wymagających swobodnego prowadzenia urządzenia.

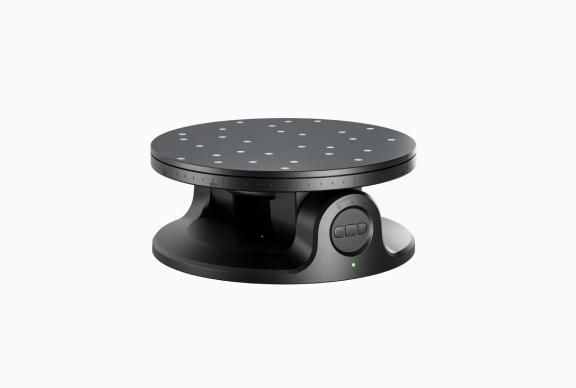

✔ Kamera RGB 2 MP – możliwość przechwytywania kolorów w trybie automatycznej podstawki obrotowej.

✔ Oprogramowanie Revo Metro – obróbka skanów i eksport modeli do popularnych formatów 3D.

✔ Kompaktowa konstrukcja o wadze 508 g – wygodne prowadzenie skanera podczas dłuższych sesji.

Precyzja przygotowana do wymagających pomiarów

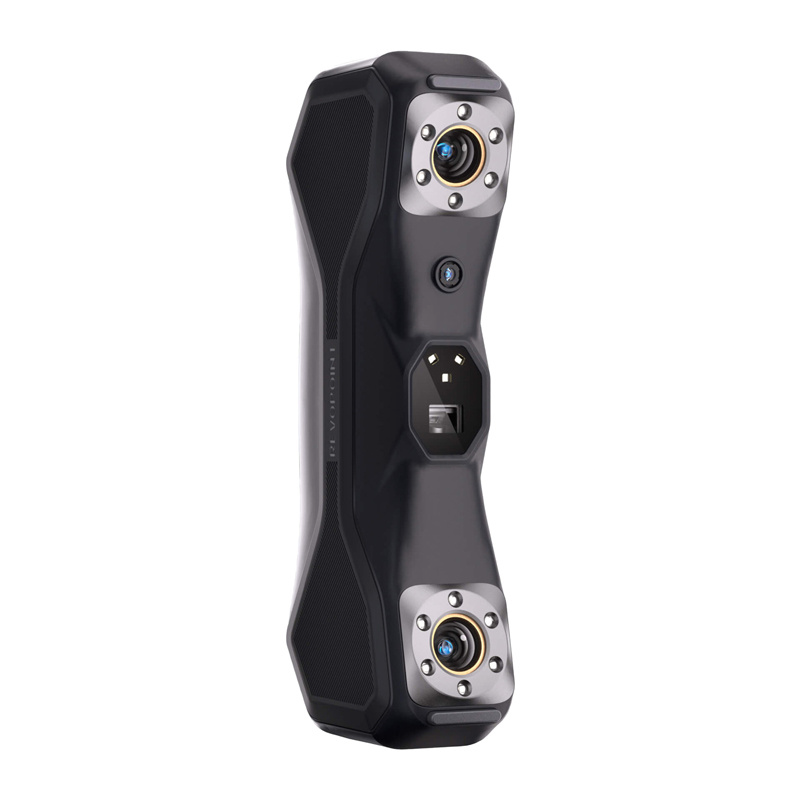

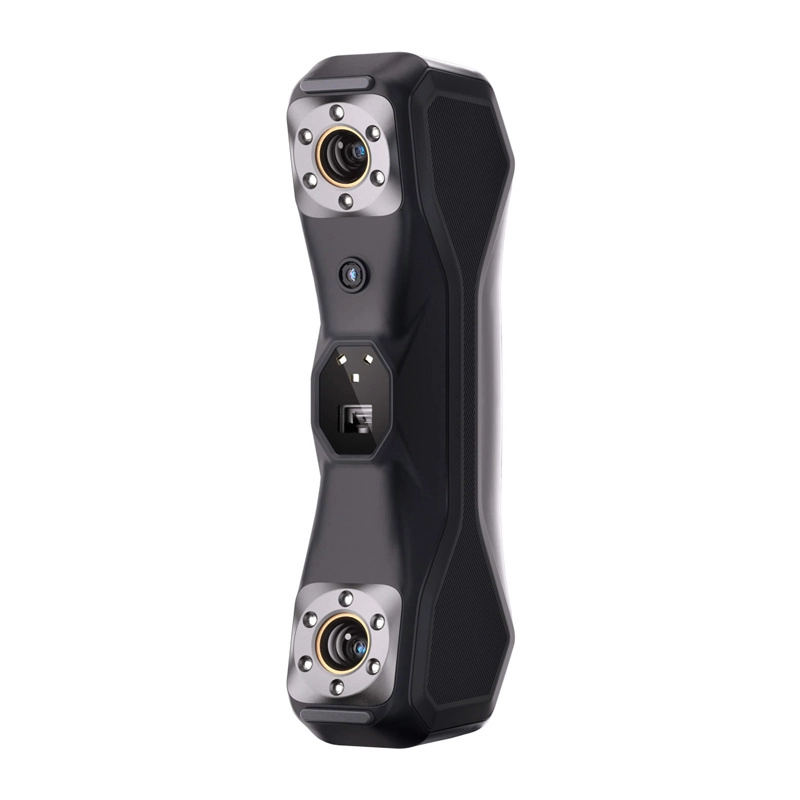

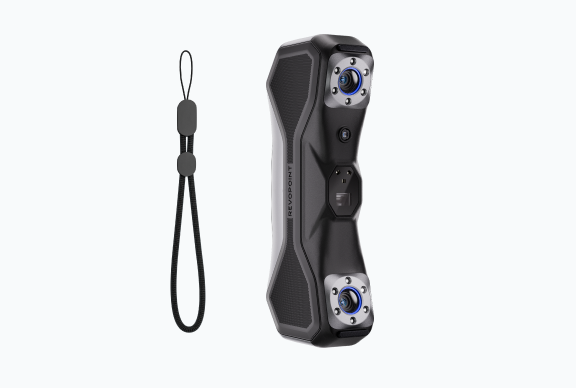

Revopoint MetroX Pro Standard łączy wieloliniowy laser niebieski z pełnopolowym światłem strukturalnym, dzięki czemu może być wykorzystywany zarówno do dokładnego odwzorowywania detali, jak i szybkiego przechwytywania większych fragmentów powierzchni.

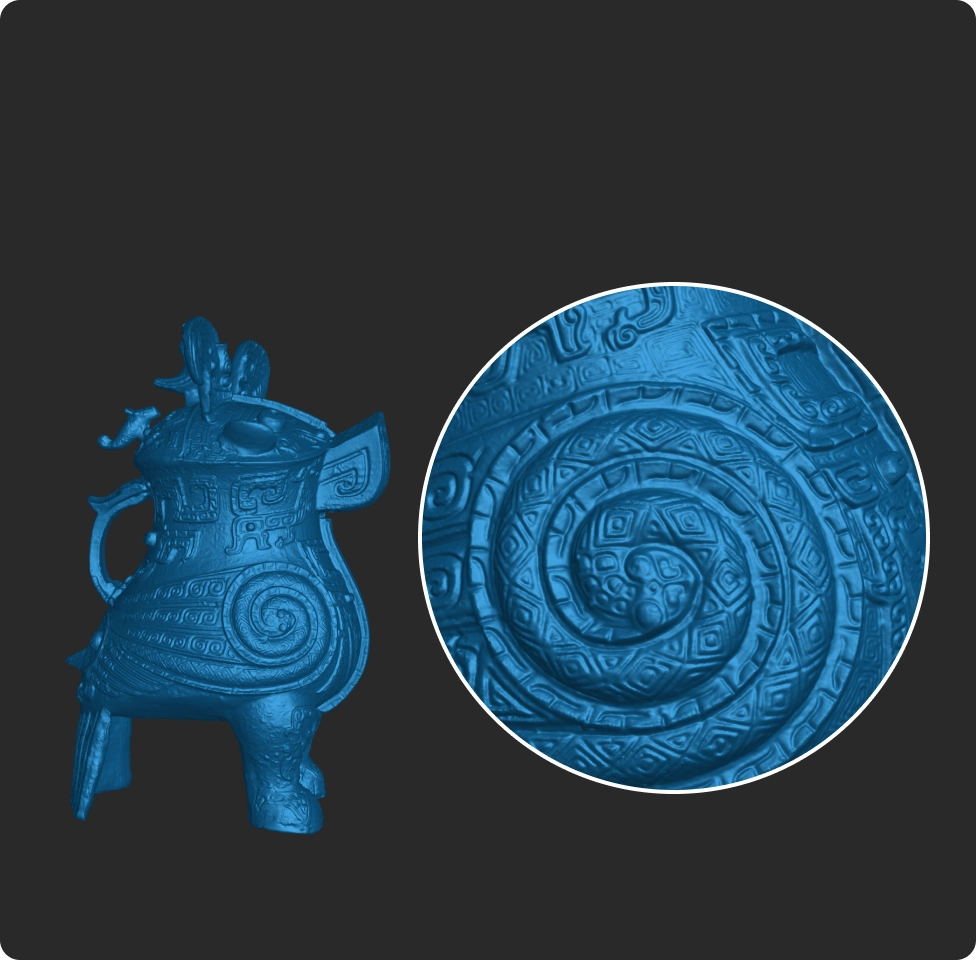

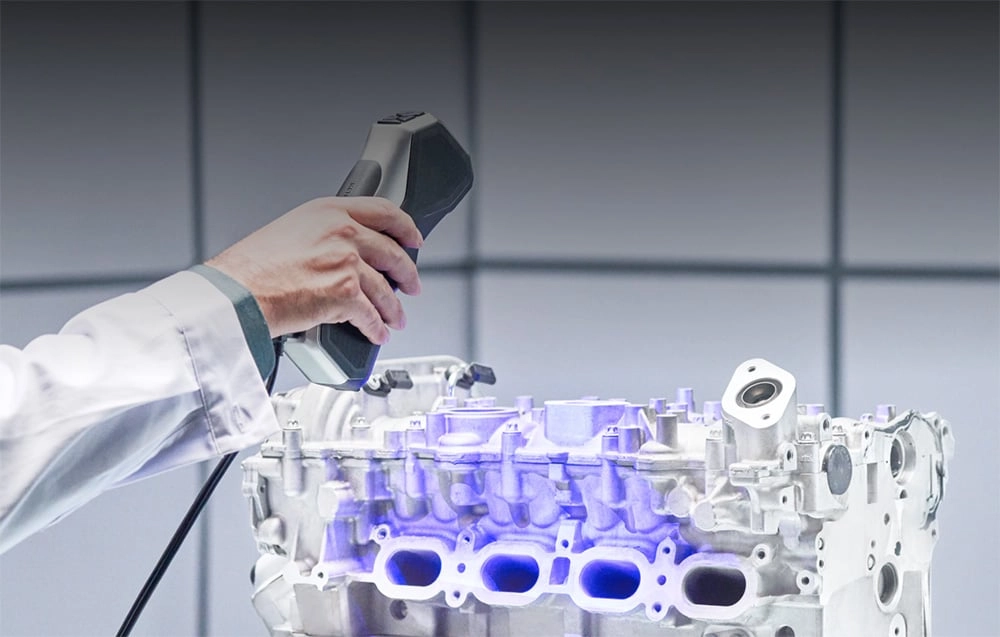

Maksymalna precyzja pojedynczej klatki 0,01 mm oraz dokładność do 0,02 mm pozwalają rejestrować niewielkie krawędzie, otwory, zagłębienia i inne elementy istotne podczas odtwarzania geometrii części.

Dokładność objętościowa na poziomie 0,02 mm + 0,04 mm × L (m) wspiera zachowanie prawidłowych proporcji podczas skanowania większych komponentów. Skaner sprawdzi się między innymi w inżynierii odwrotnej, kontroli wymiarowej, prototypowaniu oraz przygotowywaniu modeli CAD.

Cztery tryby dopasowane do różnych powierzchni

System optyczny wykorzystuje 30 niebieskich krzyżowych linii laserowych, 15 linii równoległych oraz 62 linie światła strukturalnego. Zróżnicowane wzory projekcji pozwalają dobrać sposób przechwytywania danych do wielkości obiektu, geometrii i oczekiwanej szczegółowości.

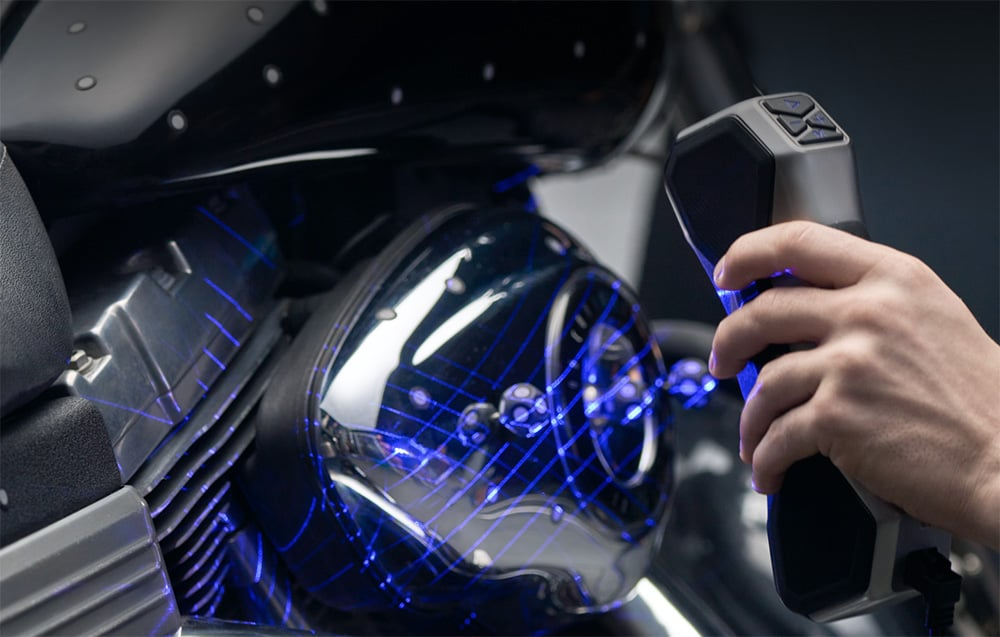

Linie krzyżowe sprawdzają się podczas szybkiego skanowania większej powierzchni, natomiast linie równoległe umożliwiają dokładniejsze odwzorowanie drobnych szczegółów. Pełnopolowe światło strukturalne pozwala sprawnie rejestrować całe fragmenty obiektu przy pracy stacjonarnej.

Dodatkowe 12 niebieskich diod LED wspiera pracę systemu optycznego i pomaga uzyskać czytelniejsze dane. Dzięki temu użytkownik może dopasować konfigurację skanowania do elementów technicznych, modeli testowych, części mechanicznych i powierzchni o złożonej strukturze.

Szybkie zbieranie danych bez rezygnacji ze szczegółów

W trybie wieloliniowego lasera MetroX Pro może rejestrować do 2 000 000 punktów na sekundę. Pozwala to sprawnie odwzorowywać elementy wymagające wysokiej dokładności, jednocześnie ograniczając czas potrzebny na wykonanie pełnego skanu.

Pełnopolowe światło strukturalne zwiększa szybkość przechwytywania nawet do 7 000 000 punktów na sekundę. Tryb ten sprawdzi się podczas digitalizacji modeli, obudów, rzeźb i komponentów, dla których ważne jest szybkie zebranie dużej liczby danych.

Obsługa skanowania wspomaganego przez GPU i płynność do 60 klatek na sekundę pomagają zachować ciągłość śledzenia podczas prowadzenia urządzenia. Ogranicza to ryzyko utraty pozycji i ułatwia płynne przechodzenie pomiędzy kolejnymi fragmentami obiektu.

Elastyczna praca ręczna i stacjonarna

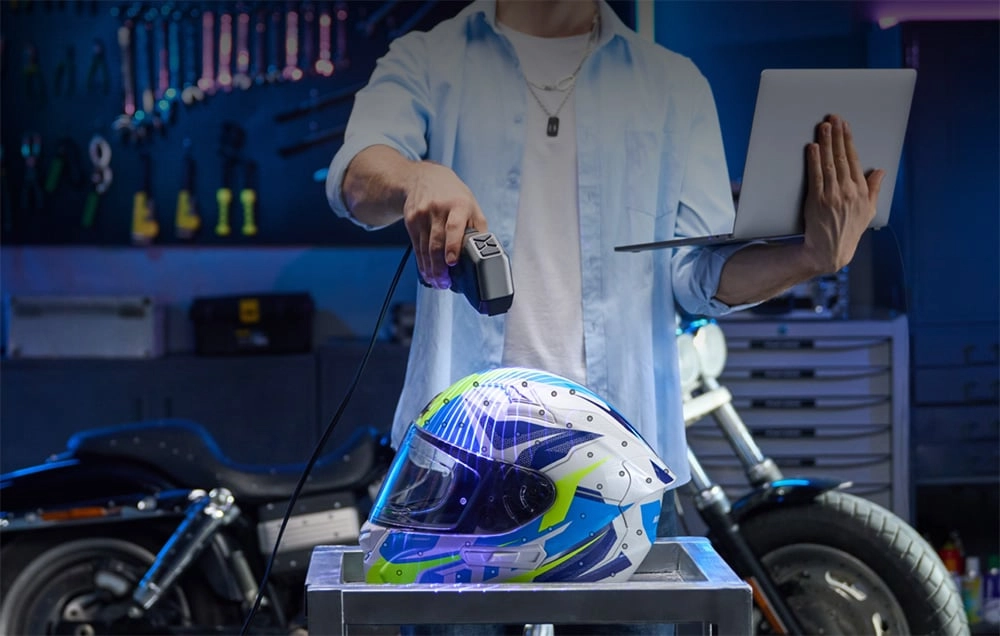

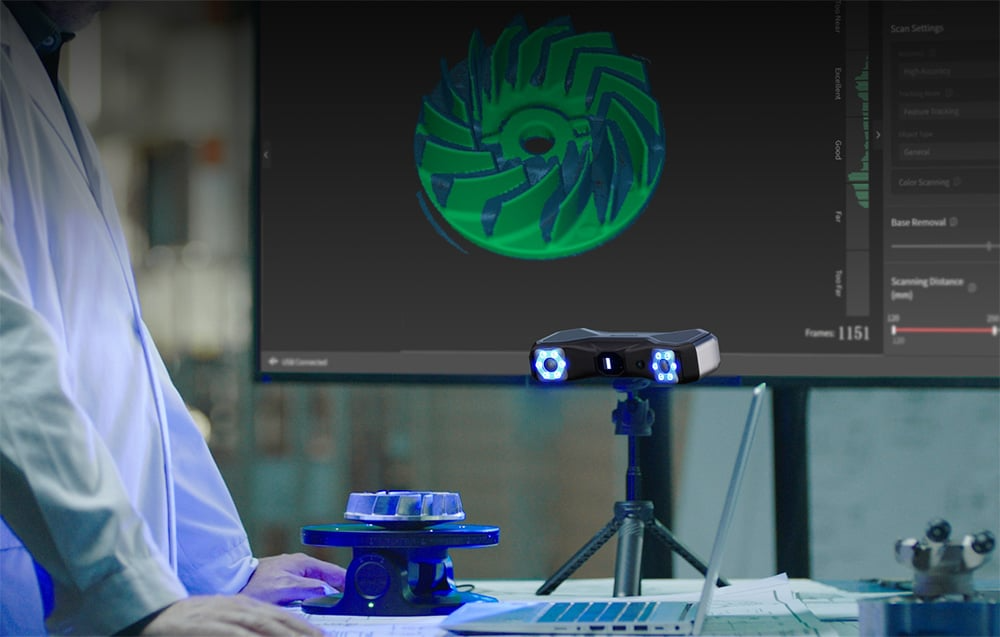

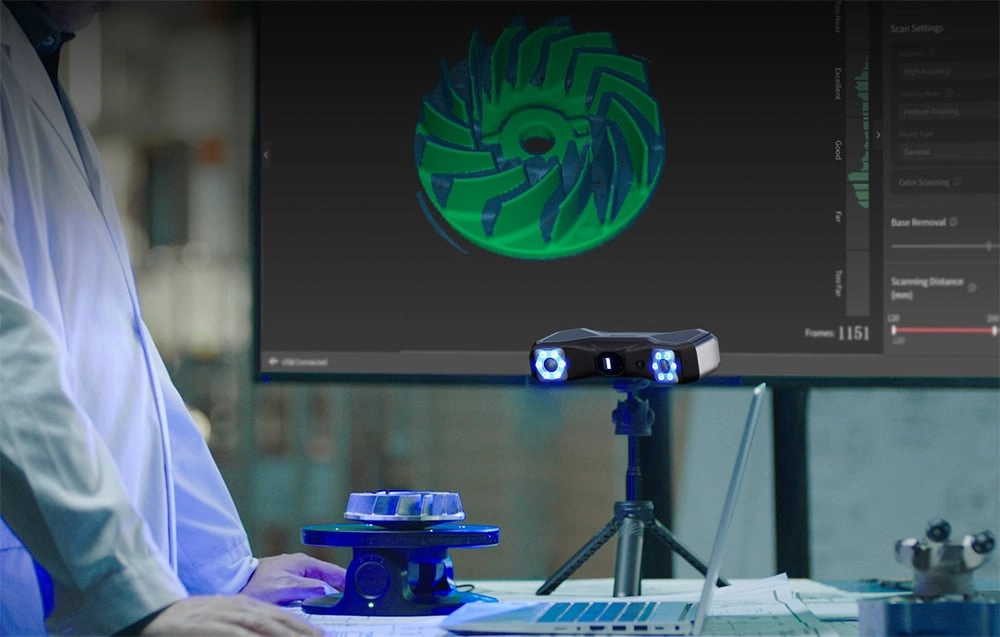

Skaner może być prowadzony ręcznie lub zamontowany na statywie, dzięki czemu łatwo dostosować stanowisko do rodzaju zadania. Tryb ręczny zapewnia swobodny dostęp do różnych stron dużego lub nieregularnego obiektu, natomiast konfiguracja stacjonarna pomaga zachować powtarzalne ustawienie podczas pracy z mniejszymi elementami.

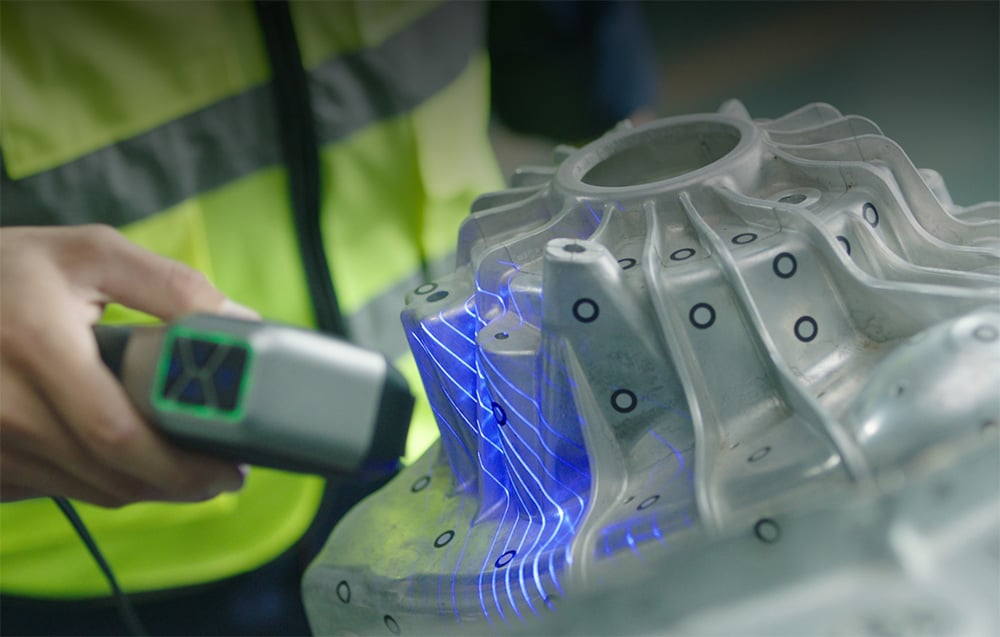

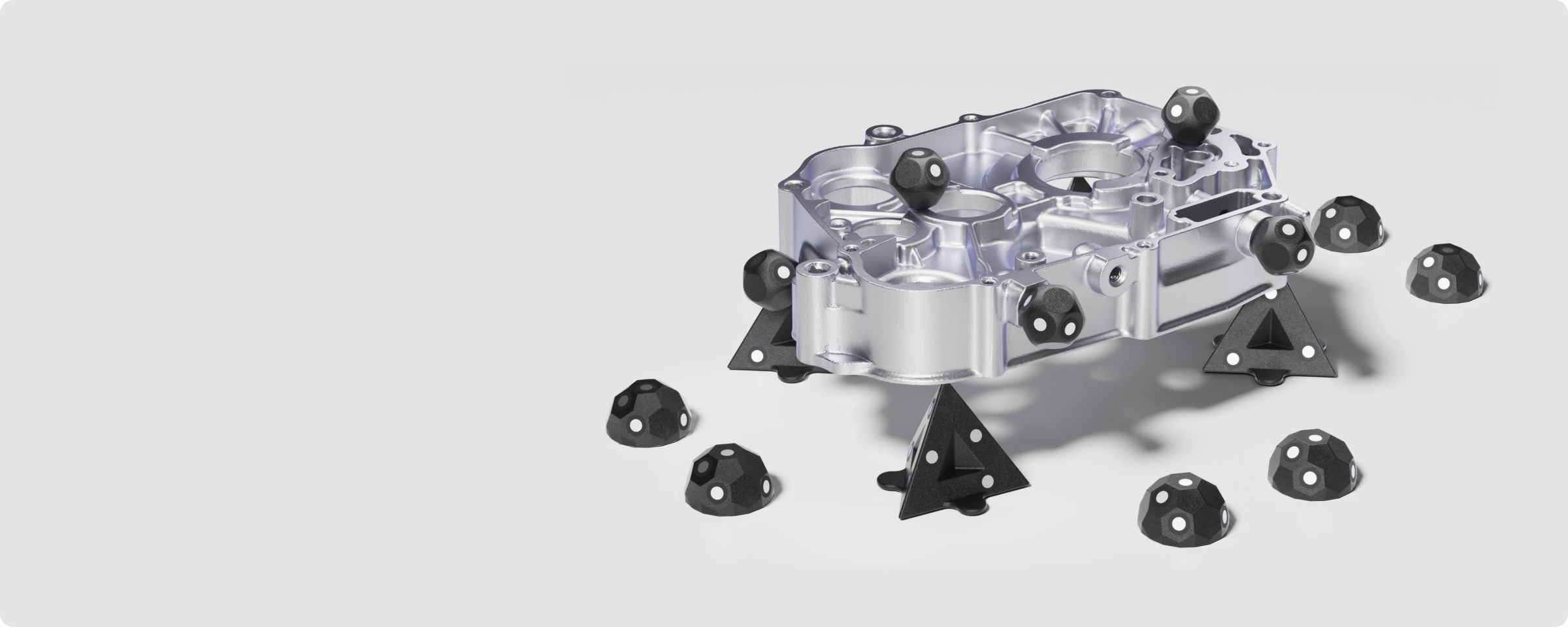

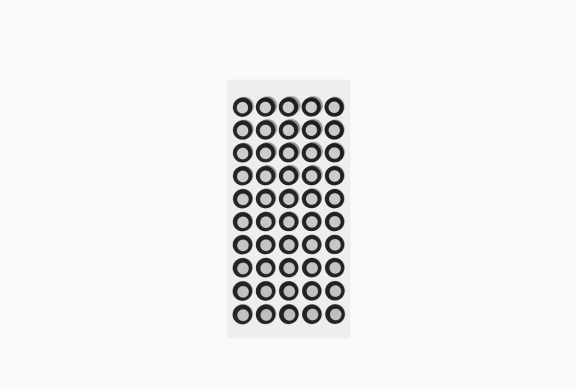

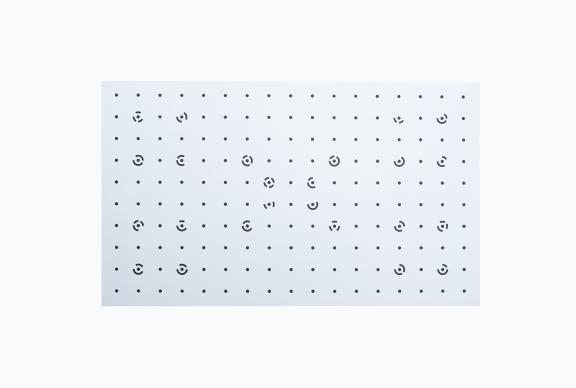

MetroX Pro obsługuje trzy sposoby śledzenia: Feature, Marker oraz Global Marker. Śledzenie na podstawie cech wykorzystuje naturalną geometrię powierzchni, a tryby markerowe sprawdzają się przy elementach gładkich, symetrycznych lub pozbawionych charakterystycznych punktów.

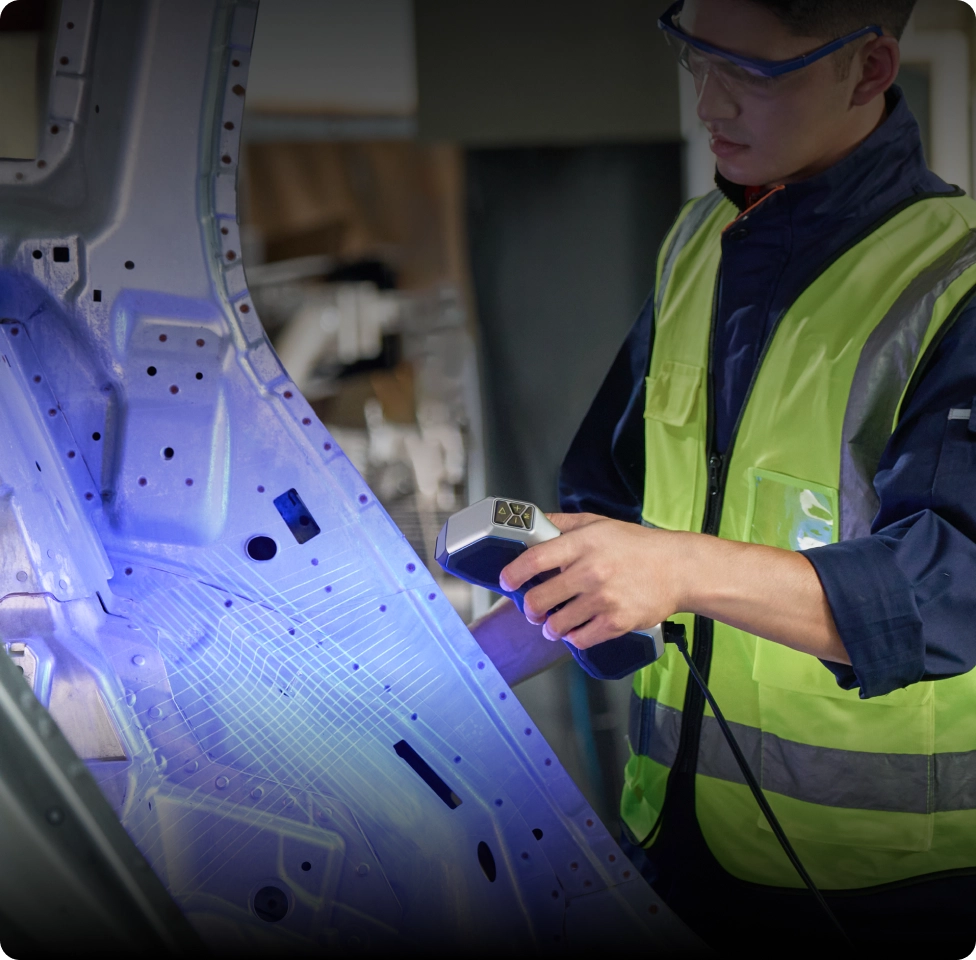

Możliwość dopasowania metody pozycjonowania pomaga utrzymać stabilny skan i prawidłowo łączyć kolejne klatki. Jest to szczególnie ważne podczas digitalizacji obudów, części maszyn, form, elementów pojazdów i komponentów przemysłowych.

Zakres skanowania od detali do średnich obiektów

Revopoint MetroX Pro obsługuje obiekty o wielkości od 10 × 10 × 10 mm do 1 × 1 × 1 m. Tak szeroki zakres pozwala pracować zarówno z niewielkimi detalami technicznymi, jak i większymi komponentami wymagającymi odwzorowania całej bryły.

Odległość robocza wynosi od 200 do 400 mm. Przy najbliższym ustawieniu skaner rejestruje obszar 160 × 70 mm, natomiast przy odległości 400 mm pole pojedynczego skanu wzrasta do 320 × 215 mm.

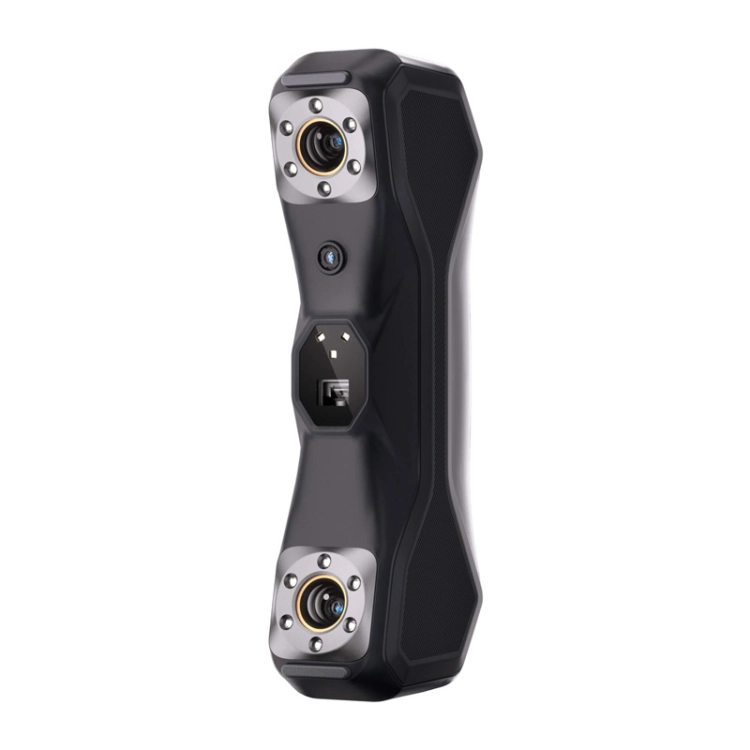

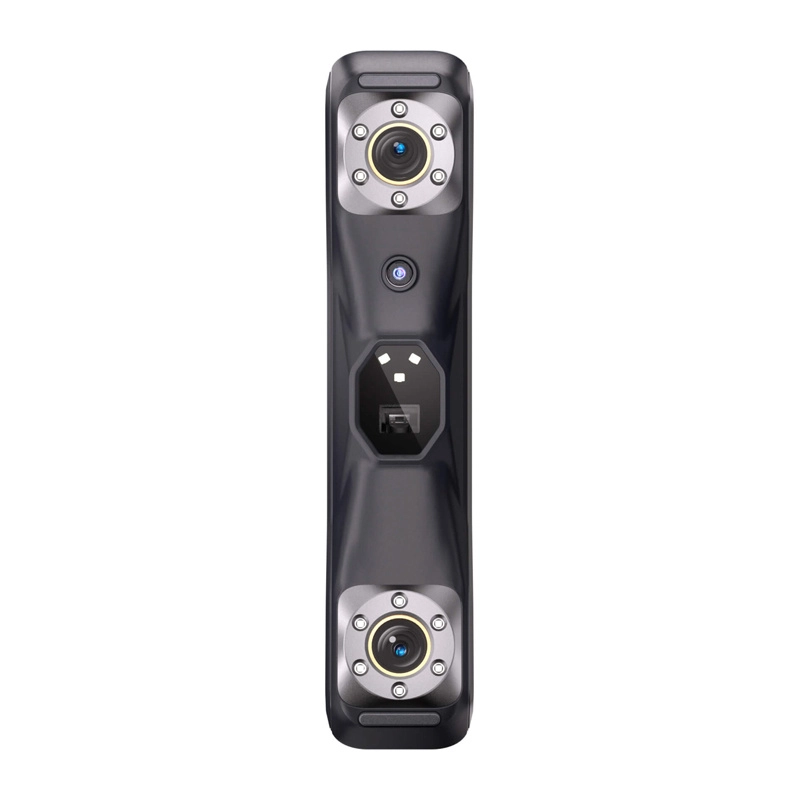

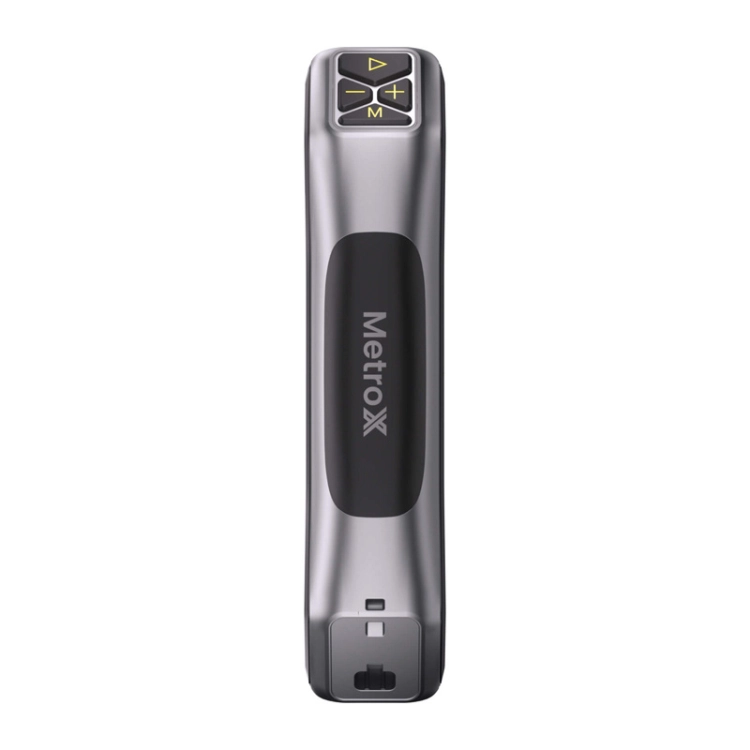

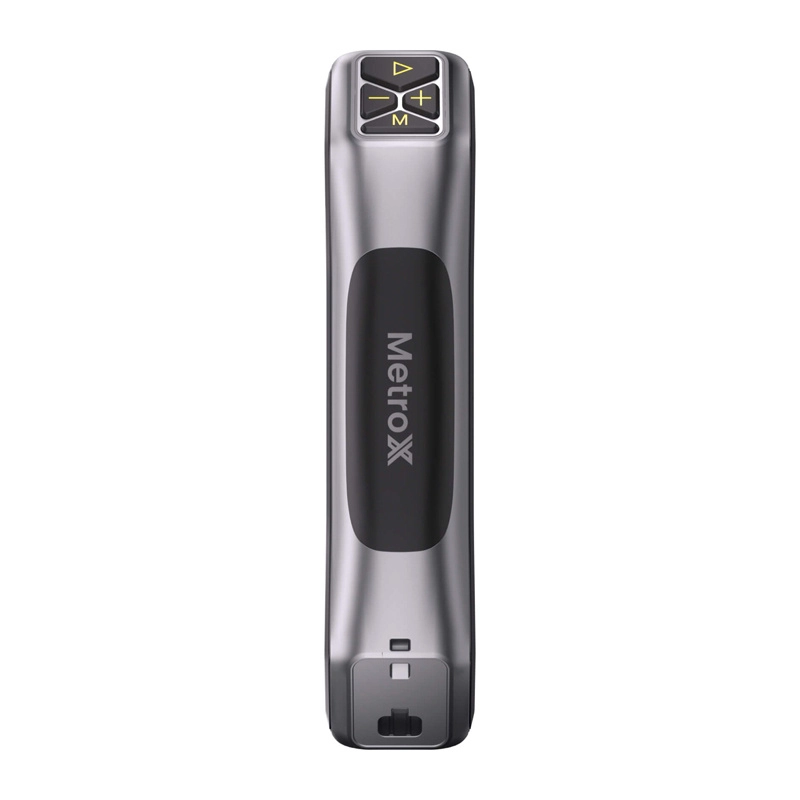

Kąt widzenia 43 × 33° ułatwia kontrolowanie skanowanego fragmentu, a kompaktowe wymiary 209 × 88 × 44 mm pozwalają wygodnie prowadzić urządzenie wokół obiektu. Waga 508 g sprzyja komfortowej pracy podczas dłuższych sesji pomiarowych.

Revo Metro i modele gotowe do dalszej pracy

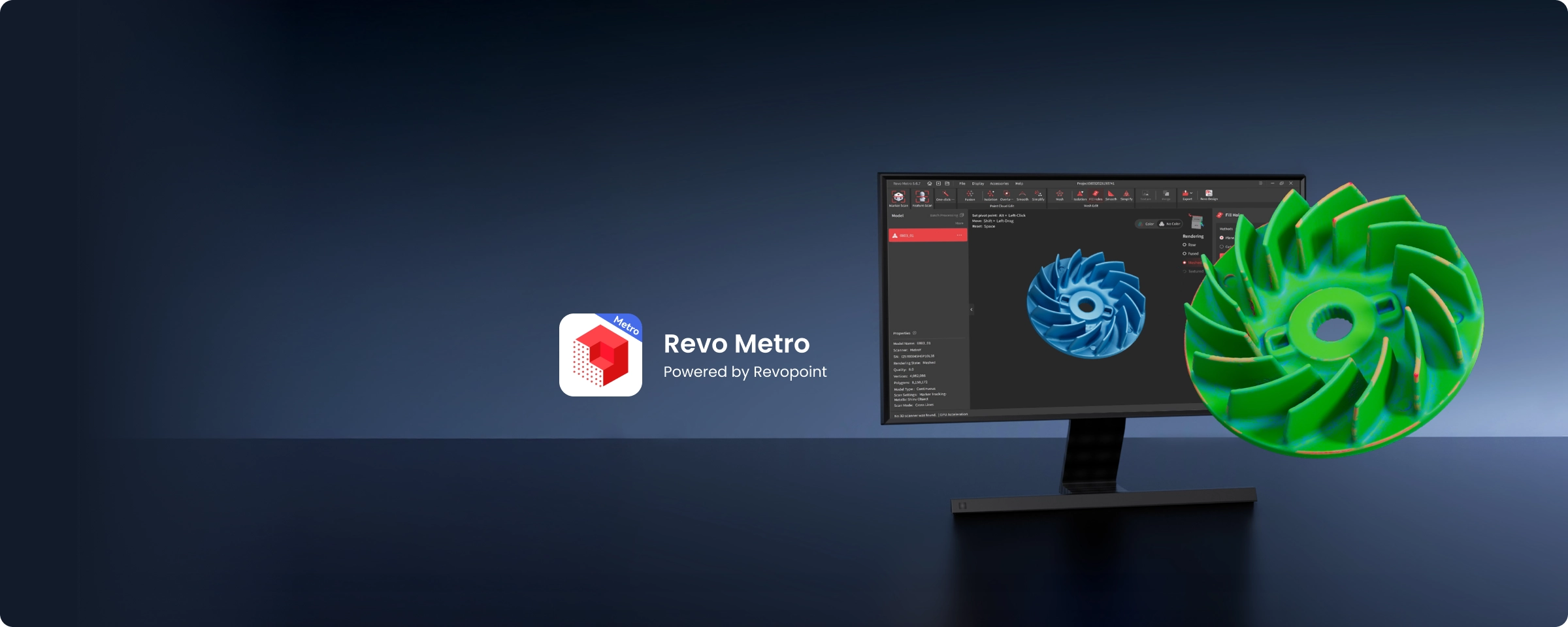

Oprogramowanie Revo Metro umożliwia sterowanie procesem skanowania, wyrównywanie danych, oczyszczanie chmury punktów oraz przygotowanie siatki do wykorzystania w kolejnych etapach projektu.

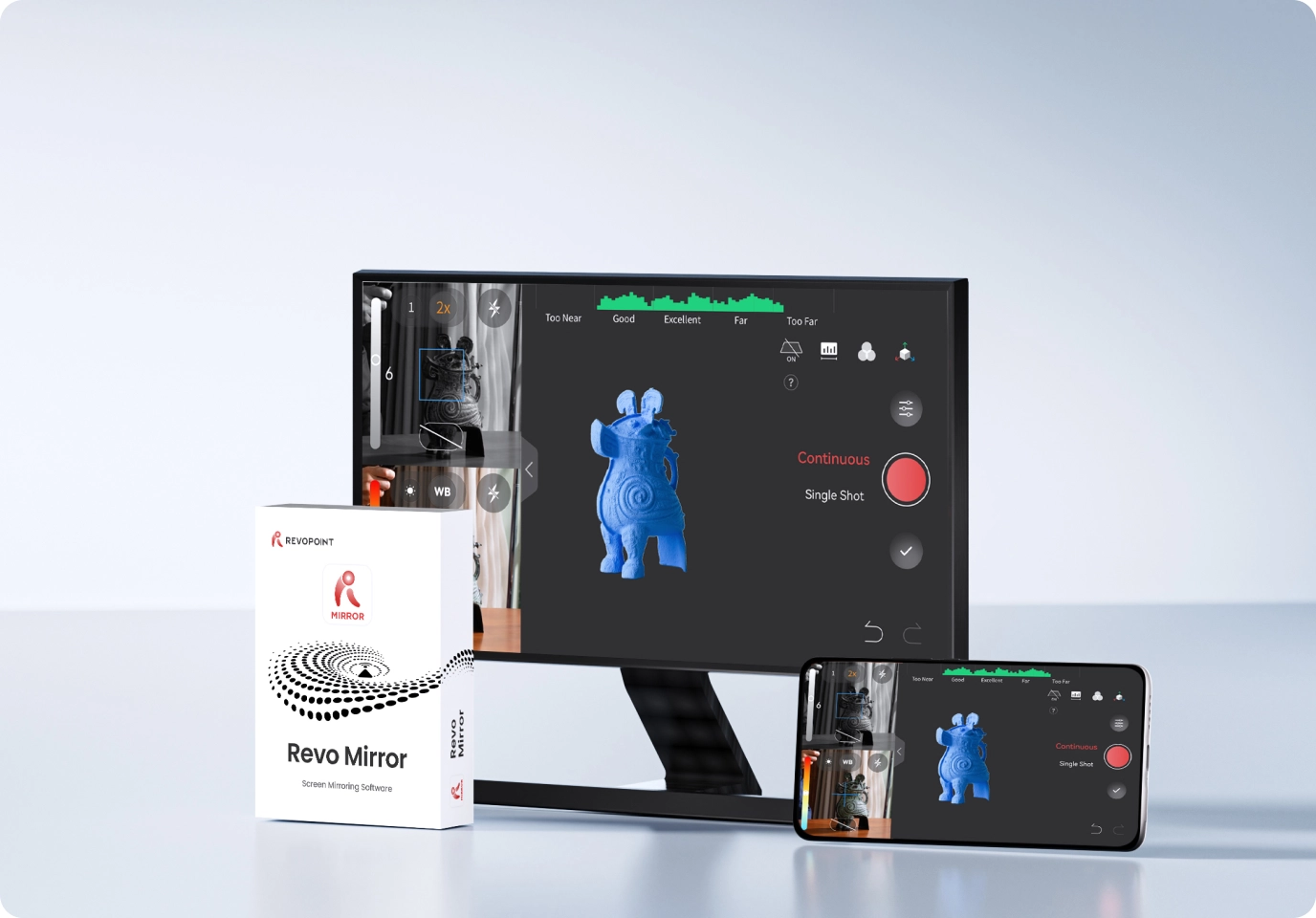

Funkcja Revo Mirror pozwala przesyłać obraz z komputera na kompatybilne urządzenie mobilne, co ułatwia kontrolowanie postępu skanowania w miejscu, z którego ekran komputera nie jest bezpośrednio widoczny.

Obsługiwane formaty PLY, OBJ, STL, ASC, 3MF, GLTF i FBX zapewniają zgodność z popularnymi programami CAD, aplikacjami do modelowania oraz narzędziami wykorzystywanymi przy druku 3D. Skaner współpracuje z systemami Windows 10/11 oraz macOS 11.0 lub nowszym.
