Skaner 3D Revopoint MetroY Ultra - CCM Edition
Zadzwoń i zamów
Opis

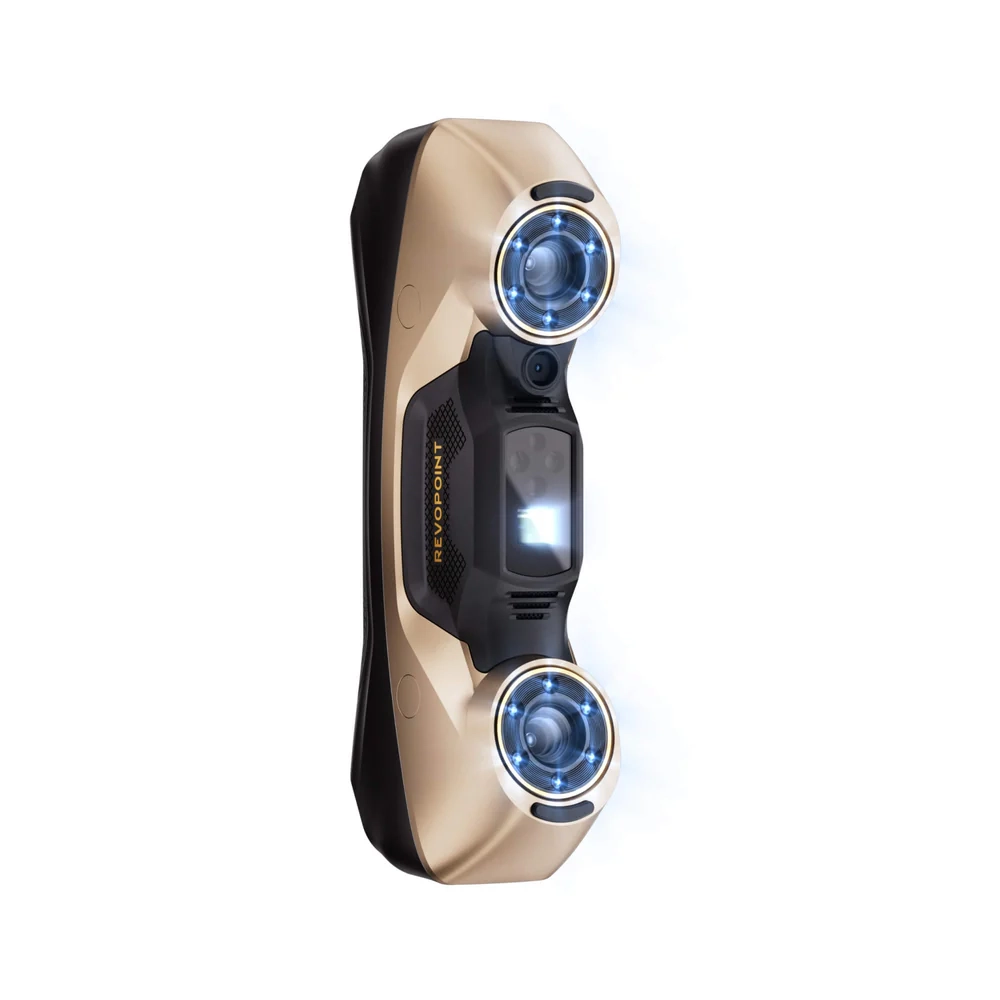

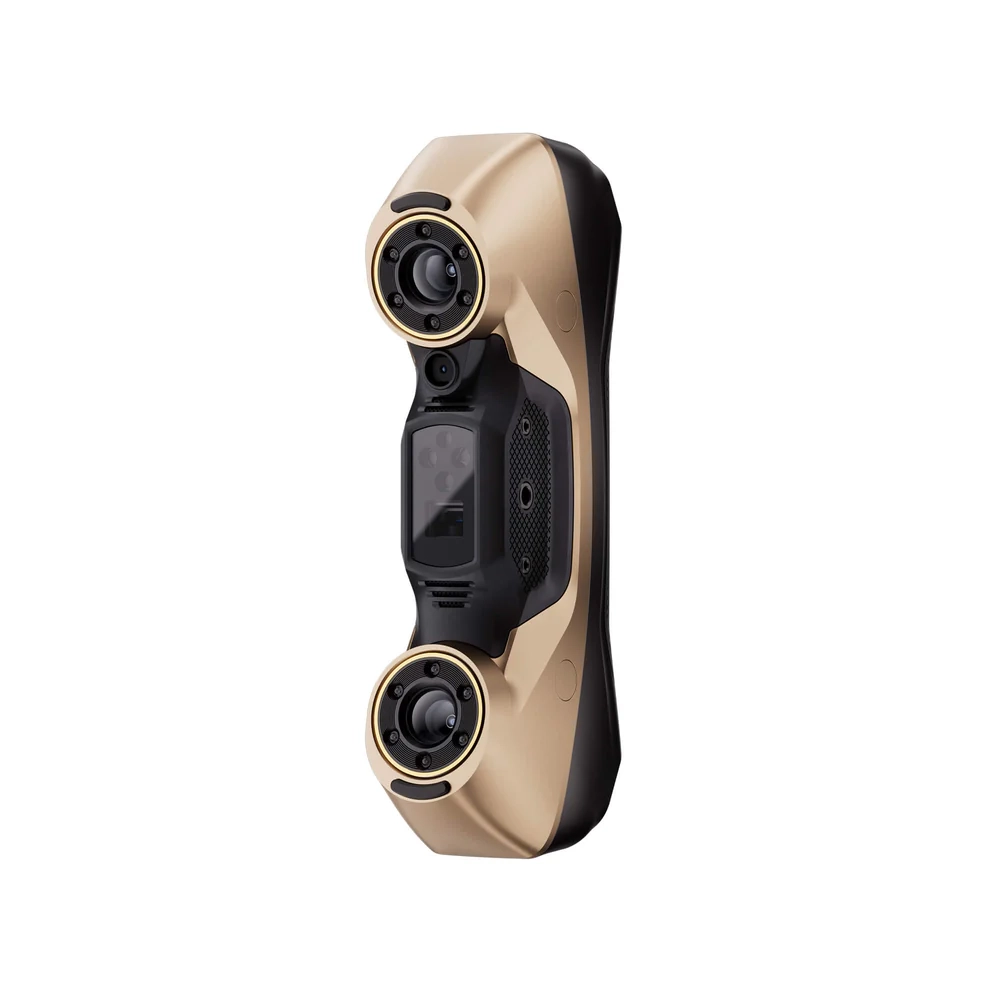

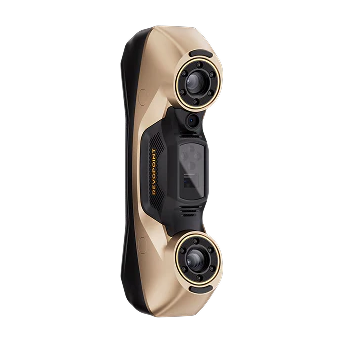

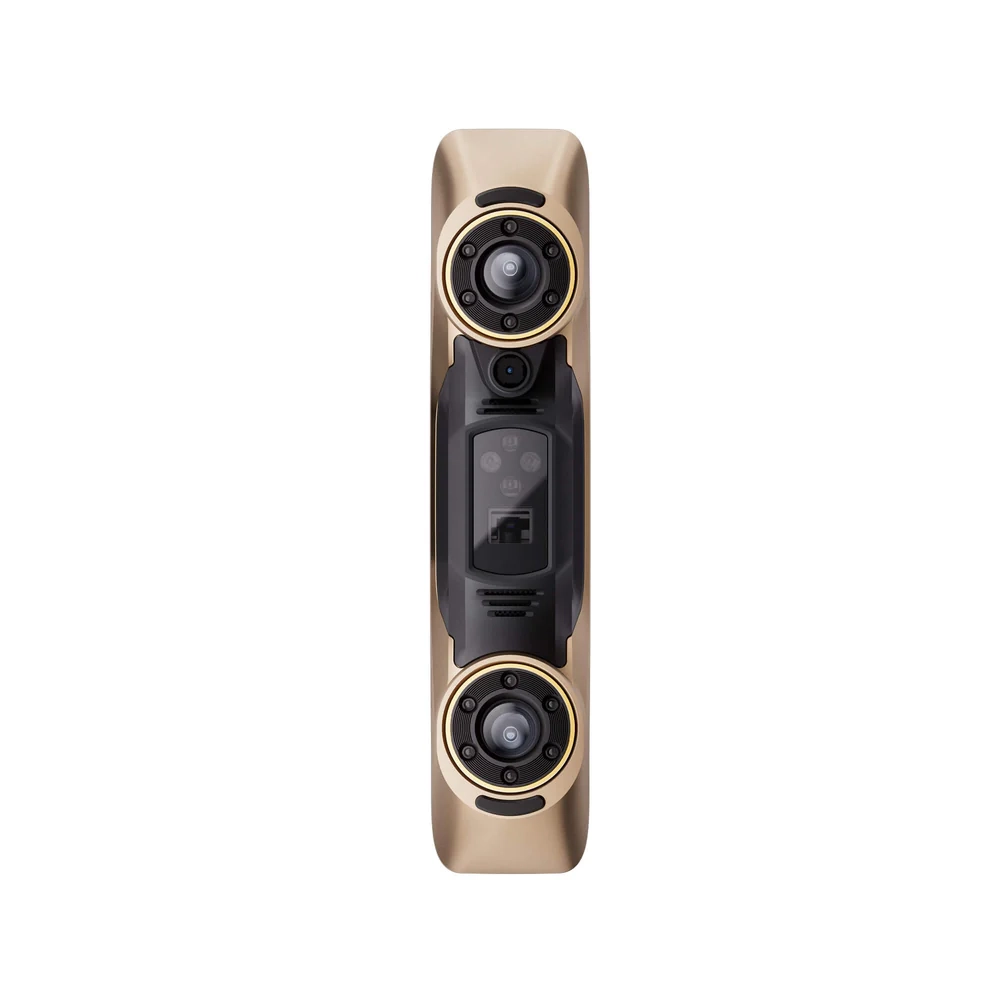

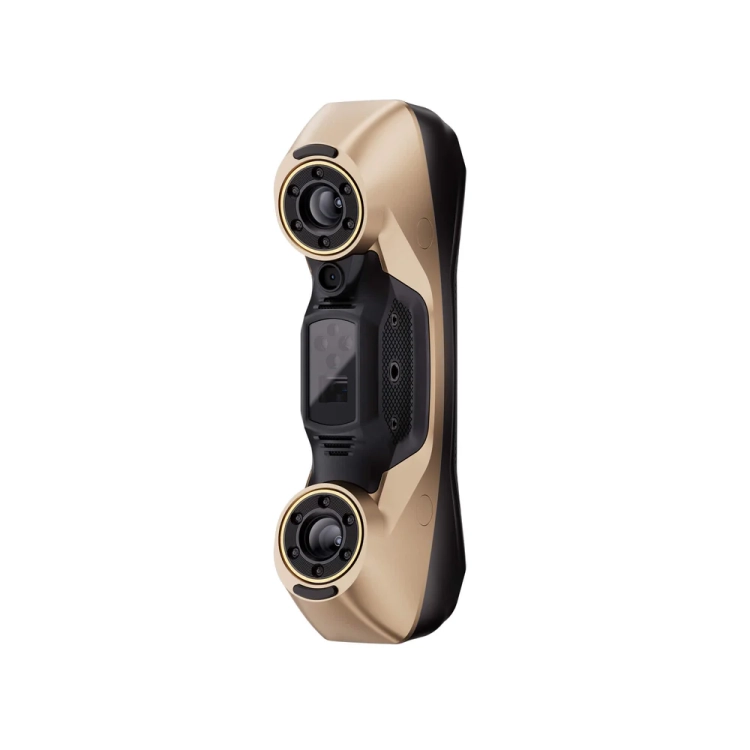

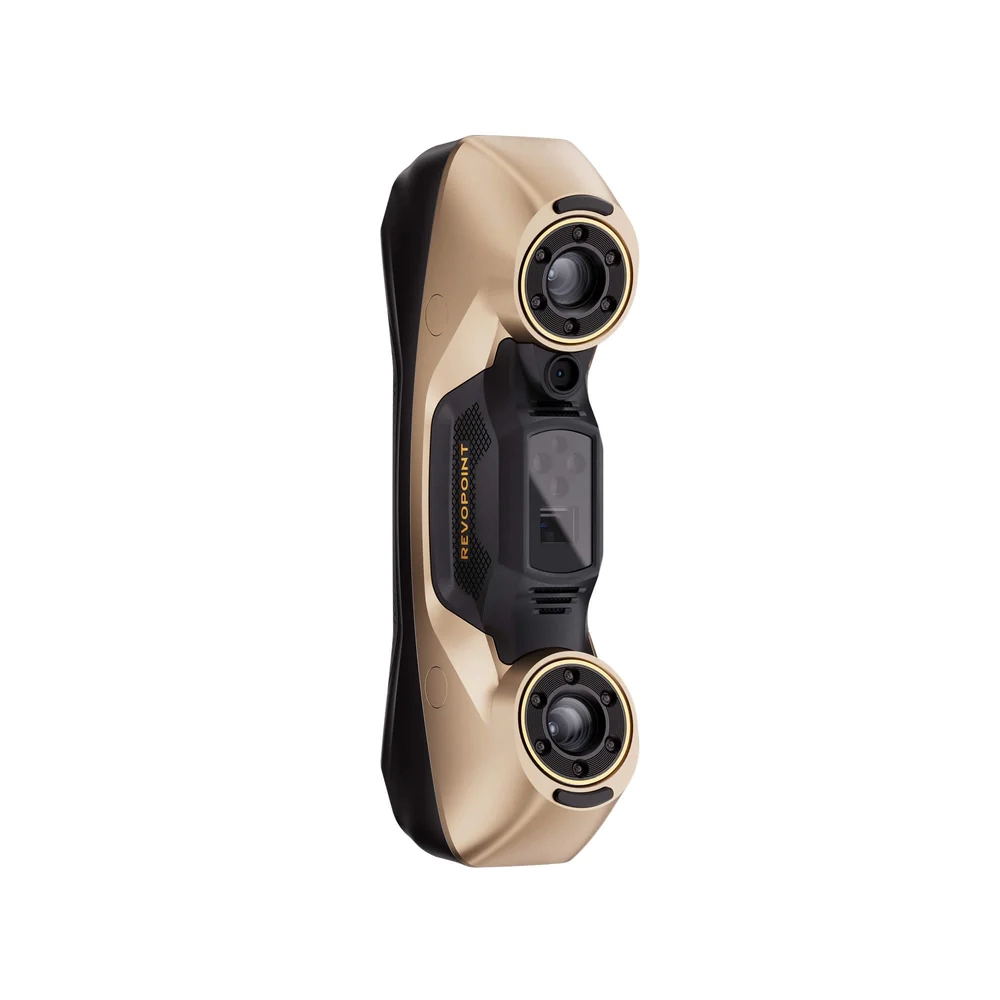

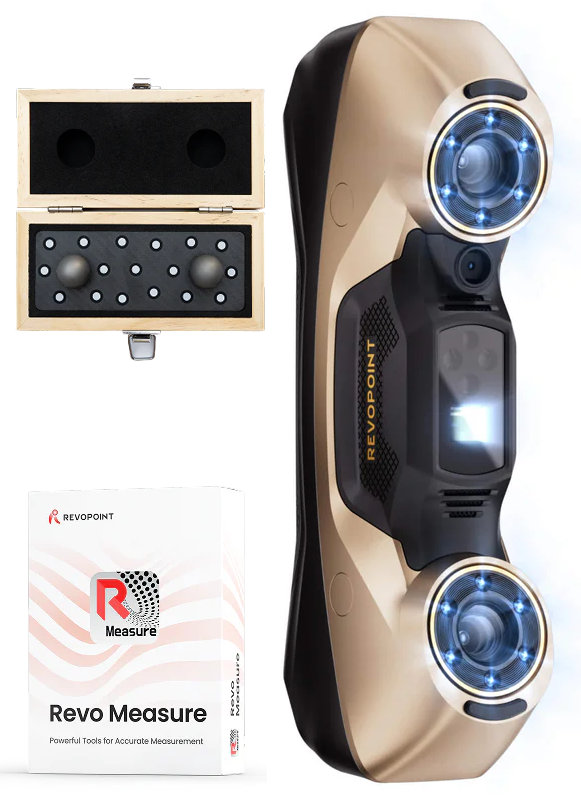

Skaner 3D Revopoint MetroY Ultra CMM Edition
Najważniejsze cechy
✔ Dokładność pojedynczej klatki do 0,015 mm
✔ Precyzja pojedynczej klatki do 0,01 mm

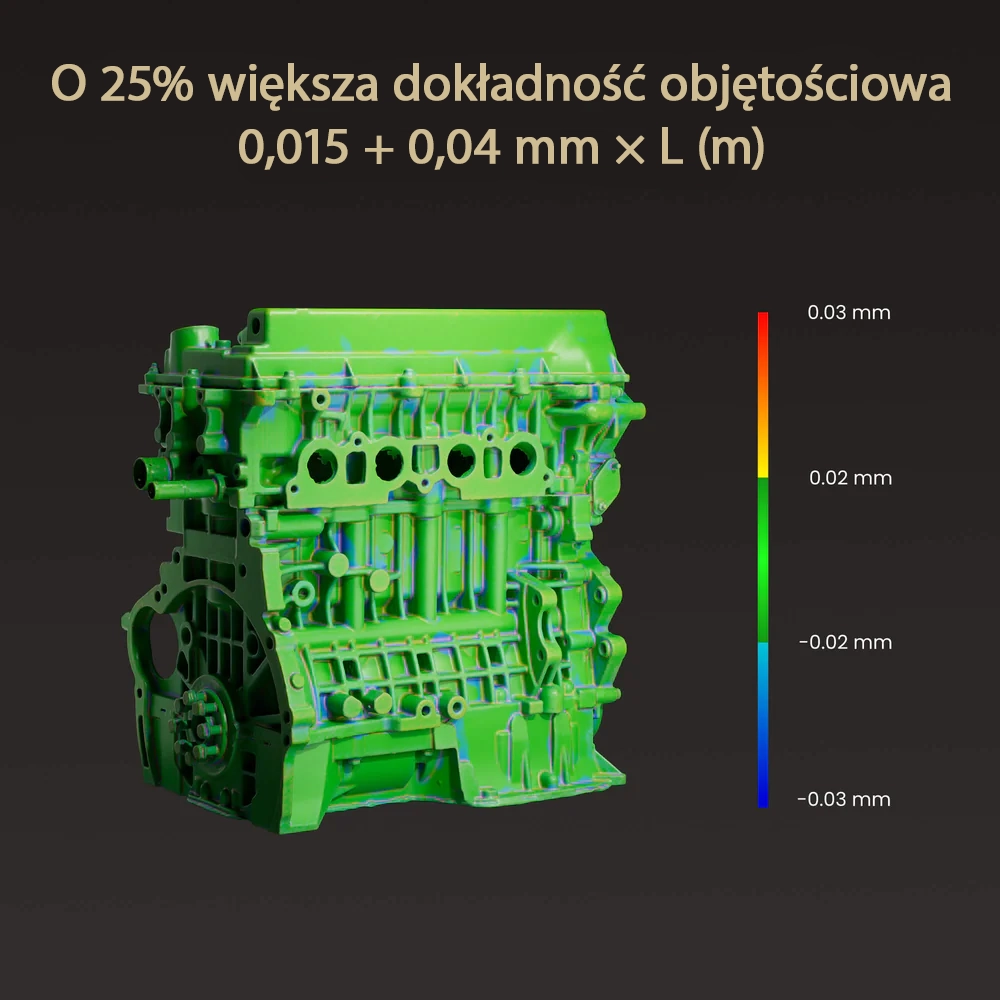

✔ Dokładność objętościowa 0,015 mm + 0,04 mm × L
✔ Wersja CMM Edition – zestaw z płytą kulową i oprogramowaniem Revo Measure
✔ 5 trybów skanowania – szybkie, szczegółowe, do głębokich otworów, światło strukturalne i tryb stolika obrotowego.
✔ Do 90 fps – szybkie przechwytywanie danych przy pracy z GPU NVIDIA.
✔ Do 3 000 000 punktów/s (skanowanie wieloliniowe) do 7 000 000 punktów/s (skanowanie światłem strukturalnym)
✔ Skanowanie ciemnych i błyszczących powierzchni
✔ Skanowanie na zewnątrz do 100 000 lux
✔ Wi-Fi 6 – bezprzewodowe skanowanie i podgląd danych w czasie rzeczywistym.

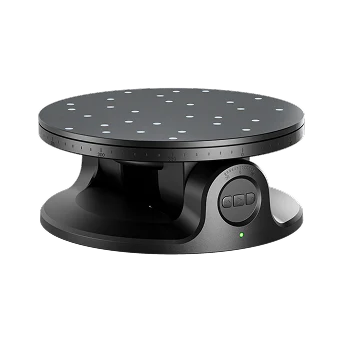

✔ Dual-axis Turntable w zestawie
✔ Kamera RGB 2 Mpix – możliwość tworzenia modeli 3D z kolorem.

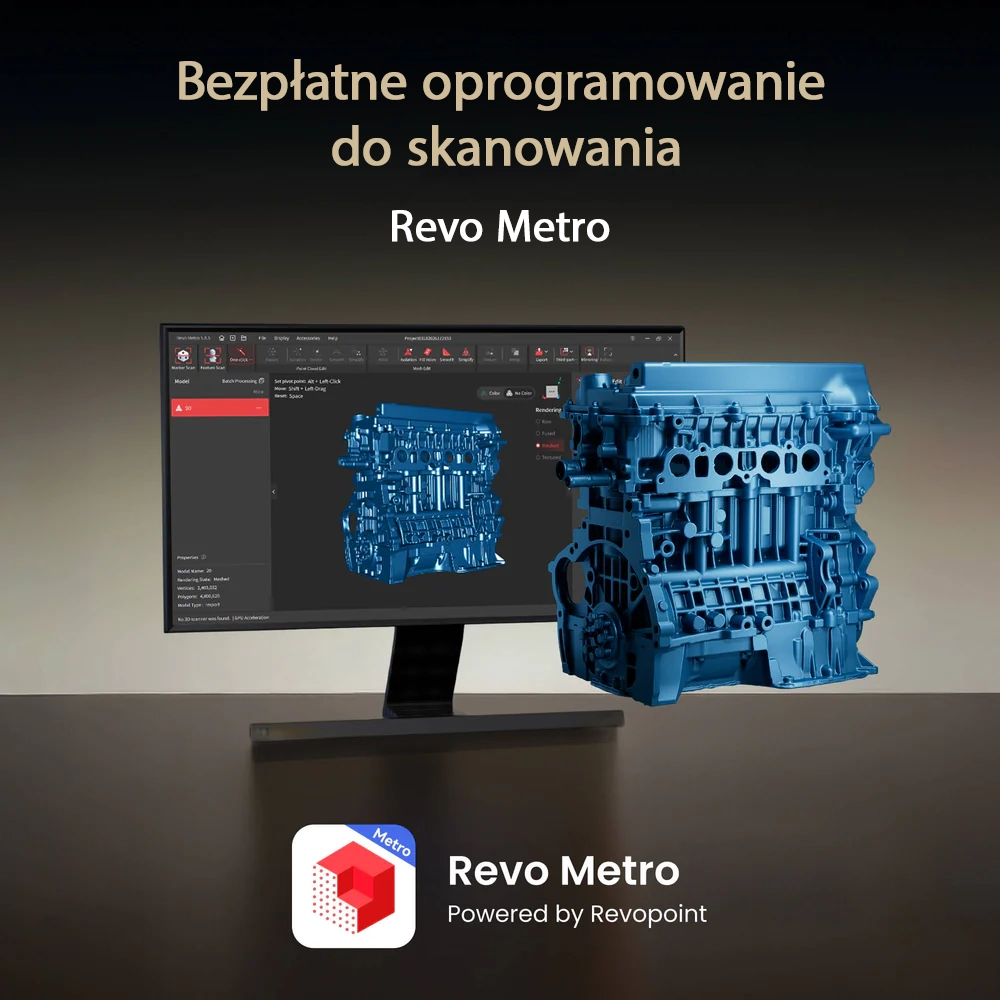

✔ Revo Metro, Revo Measure i Revo Design – kompletny workflow od skanu po pomiar i CAD.

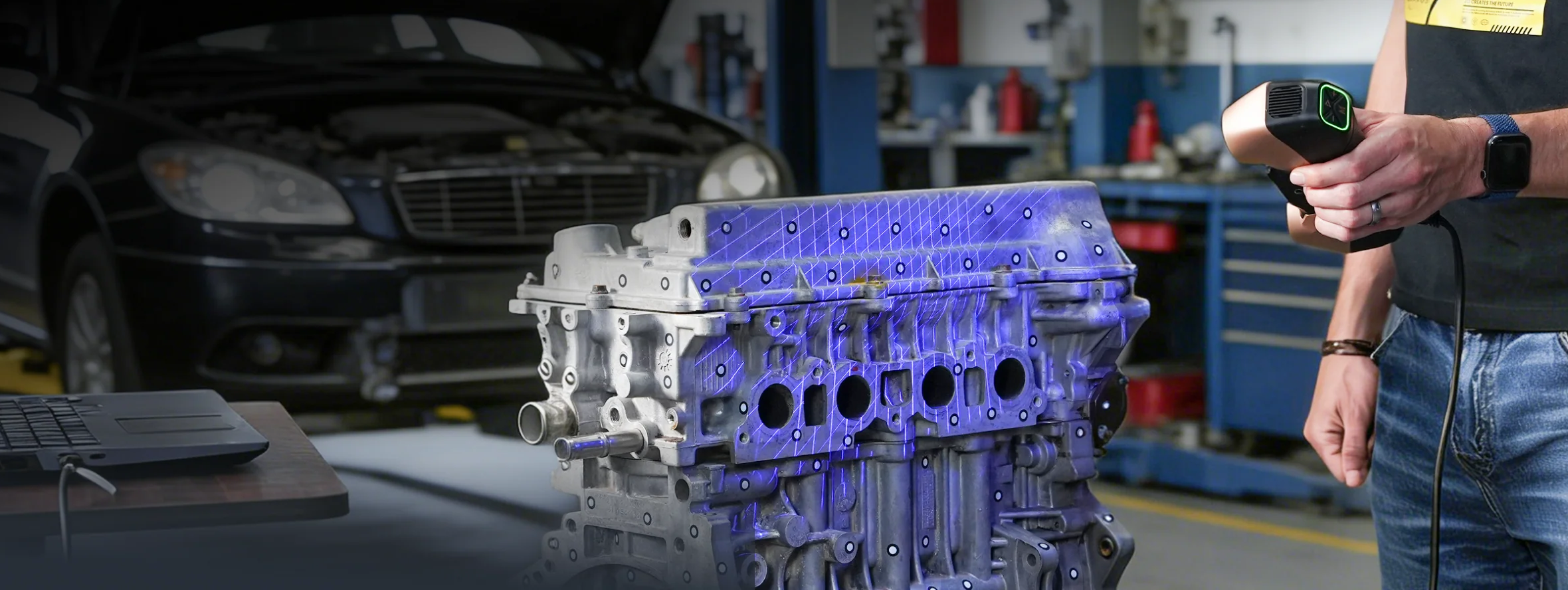

Przemysłowy skaner 3D do precyzyjnych pomiarów
Revopoint MetroY Ultra CMM Edition to zaawansowany skaner 3D klasy przemysłowej, zaprojektowany do zadań wymagających wysokiej dokładności, szybkiego przechwytywania danych i możliwości weryfikacji pomiarów. Urządzenie łączy niebieskie światło, wieloliniowy laser oraz światło strukturalne, osiągając dokładność pojedynczej klatki do 0,015 mm i precyzję do 0,01 mm. Dzięki temu sprawdzi się w kontroli jakości, inżynierii odwrotnej, projektowaniu produktów, analizie elementów mechanicznych, digitalizacji detali i pracy z komponentami, przy których liczy się każdy ułamek milimetra.

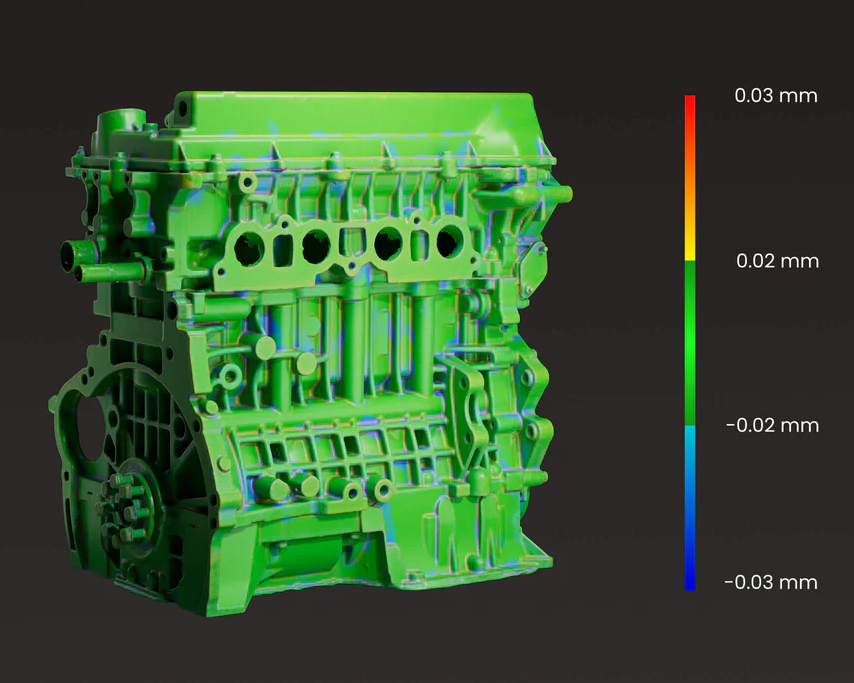

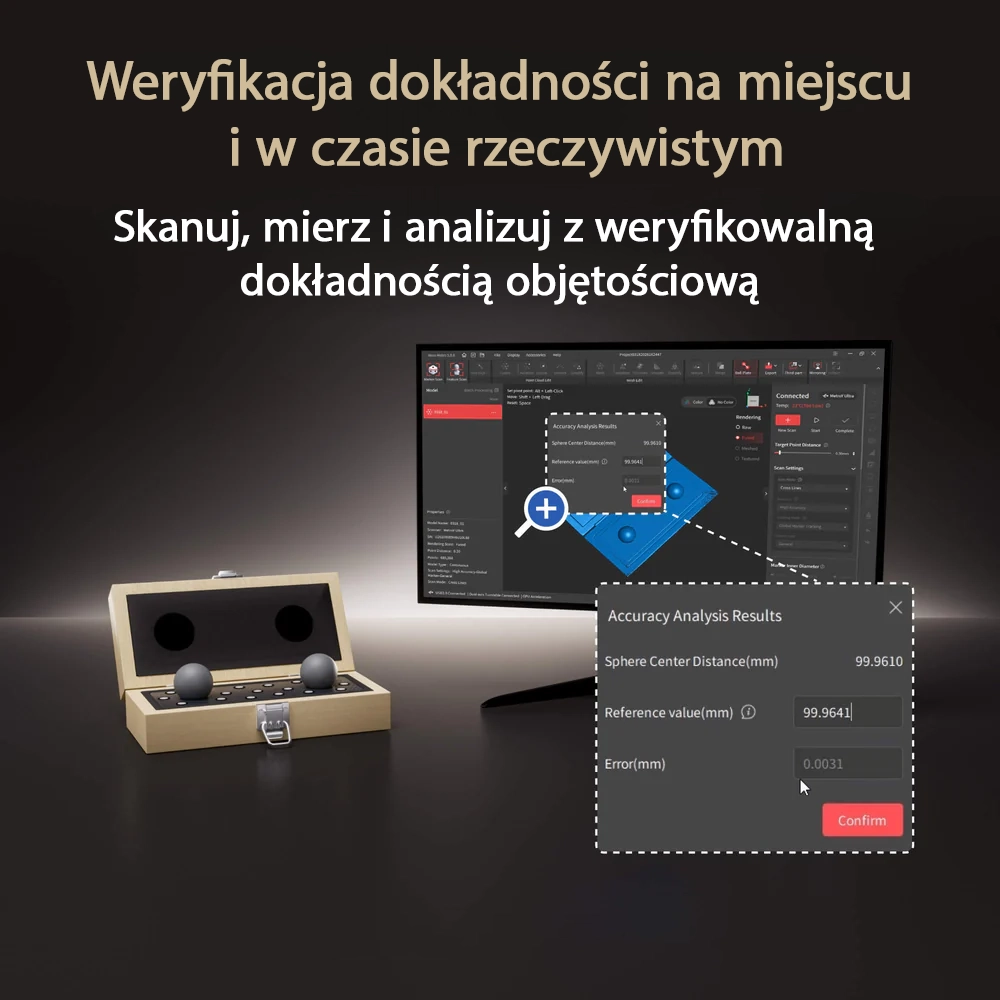

CMM Edition z weryfikacją dokładności na miejscu

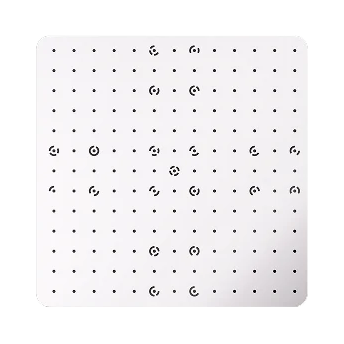

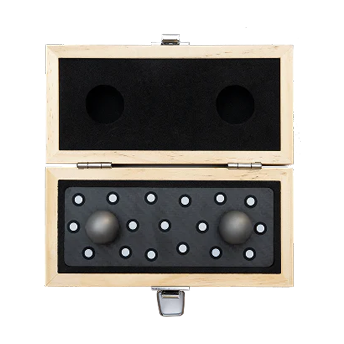

Wersja CMM Edition została przygotowana dla użytkowników, którzy potrzebują nie tylko skanowania, ale również weryfikowalnych wyników pomiarowych. W zestawie znajduje się płyta kalibracyjna z kulami, umożliwiająca sprawdzanie dokładności bezpośrednio na stanowisku pracy. Oprogramowanie Revo Measure pozwala przejść od danych 3D do pomiarów, analiz i raportów, dzięki czemu skaner może być wykorzystywany w procesach kontroli jakości oraz porównywania rzeczywistych części z danymi referencyjnymi. To szczególnie ważne w produkcji, prototypowaniu i zastosowaniach metrologicznych.

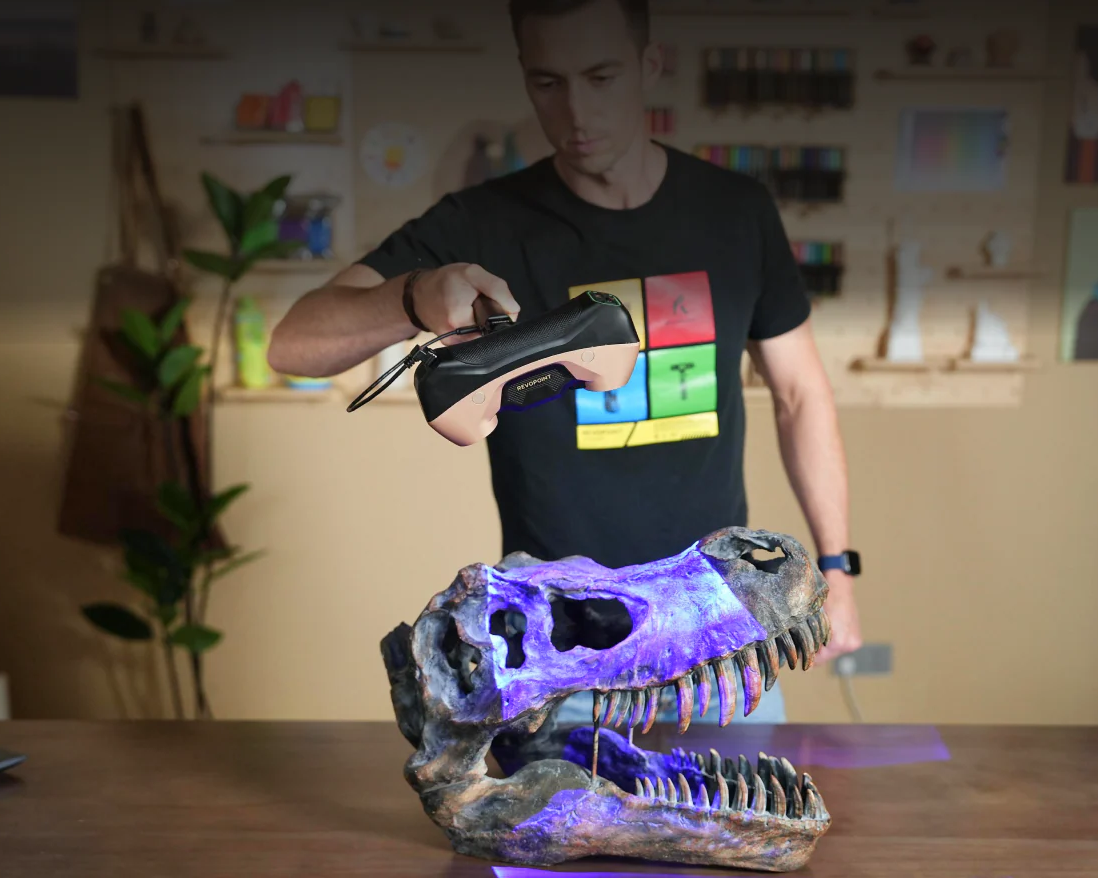

5 trybów skanowania do różnych zadań
MetroY Ultra oferuje 5 trybów skanowania, które pozwalają dobrać metodę pracy do kształtu, powierzchni i wymagań projektu. Tryb High Speed z 34 niebieskimi liniami krzyżowymi sprawdza się przy szybkim przechwytywaniu płaskich, błyszczących i ciemnych powierzchni. Tryb Details z 15 liniami równoległymi pozwala dokładnie odwzorować krawędzie, drobne detale i złożone powierzchnie. Tryb Deep Holes z pojedynczą linią ułatwia skanowanie głębokich otworów, szczelin i kratek. Tryb Structured Light pozwala szybko skanować obiekty o bogatej geometrii bez markerów, a Auto Turntable Mode umożliwia automatyczne tworzenie powtarzalnych modeli przy użyciu dwuosiowego stolika obrotowego.

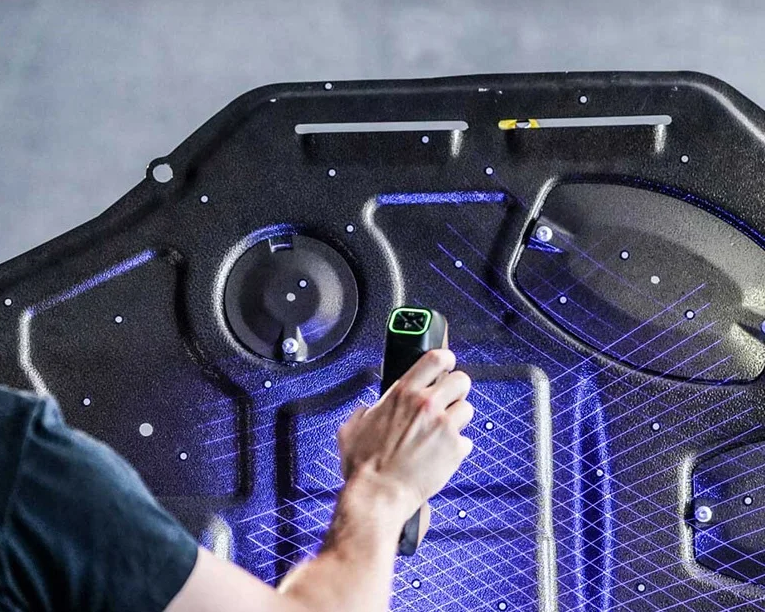

Bardzo szybkie zbieranie danych

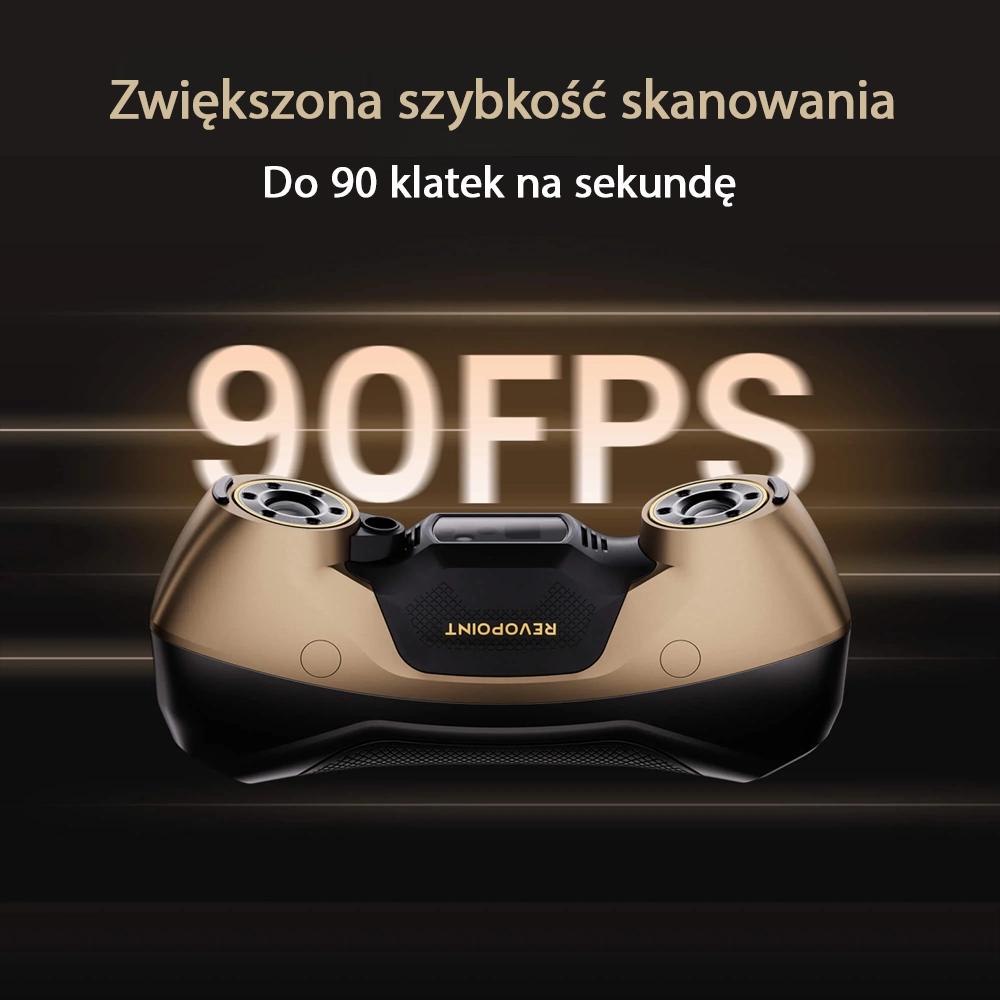

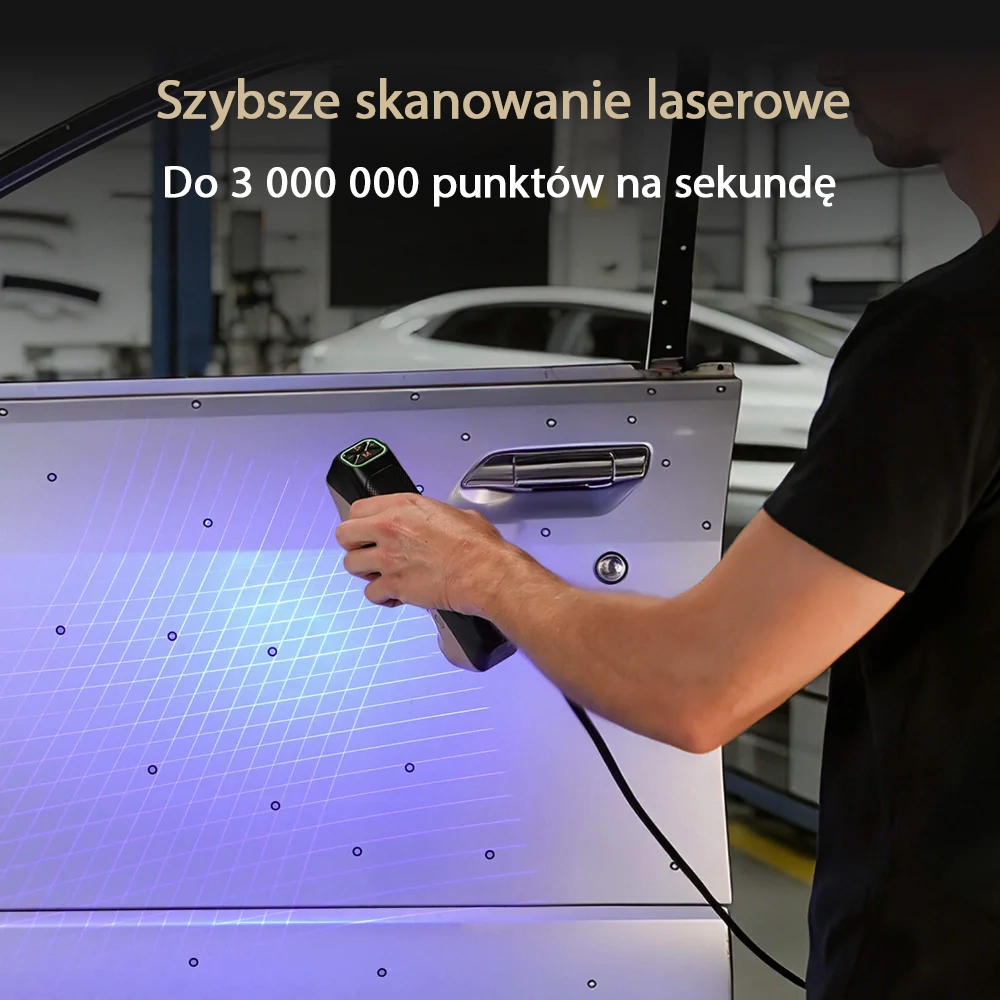

Skaner pracuje z prędkością do 90 fps przy wykorzystaniu GPU NVIDIA oraz do 60 fps przy pracy z CPU. Skanowanie wieloliniowe pozwala zbierać do 3 000 000 punktów na sekundę, a tryb światła strukturalnego nawet do 7 000 000 punktów na sekundę. Tak wysoka wydajność skraca czas digitalizacji obiektów i usprawnia pracę przy bardziej złożonych elementach. To duża zaleta w środowisku produkcyjnym, gdzie liczy się nie tylko dokładność, ale także tempo uzyskania gotowego modelu 3D.

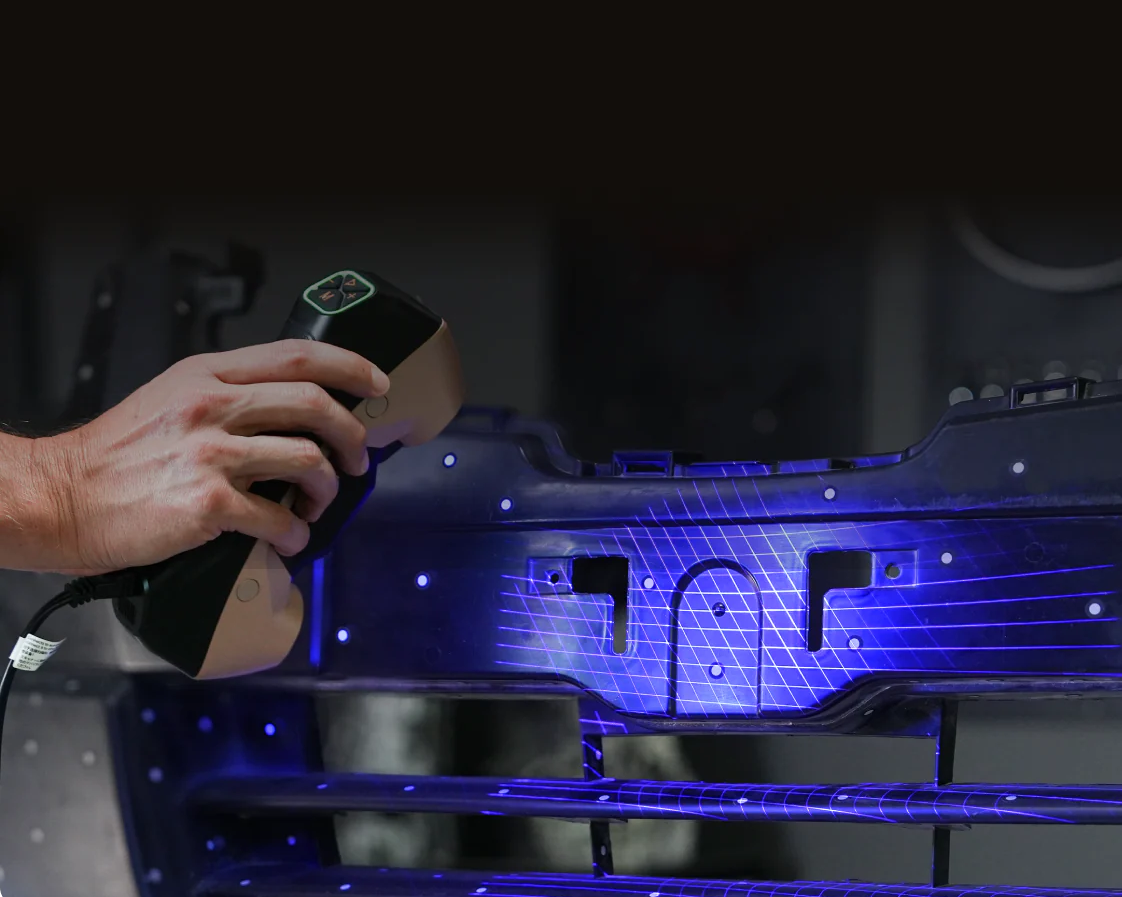

Skuteczna praca z trudnymi powierzchniami
Revopoint MetroY Ultra został zaprojektowany z myślą o pracy z powierzchniami, które często sprawiają problemy standardowym skanerom. Urządzenie umożliwia skanowanie ciemnych, błyszczących i metalicznych obiektów, w wielu przypadkach bez konieczności stosowania sprayu skanującego. Tryb wieloliniowego lasera pozwala pracować również na zewnątrz w oświetleniu do 100 000 lux, co zwiększa elastyczność zastosowań. Dzięki temu skaner sprawdzi się w warsztacie, laboratorium, hali produkcyjnej, biurze projektowym i w terenie.

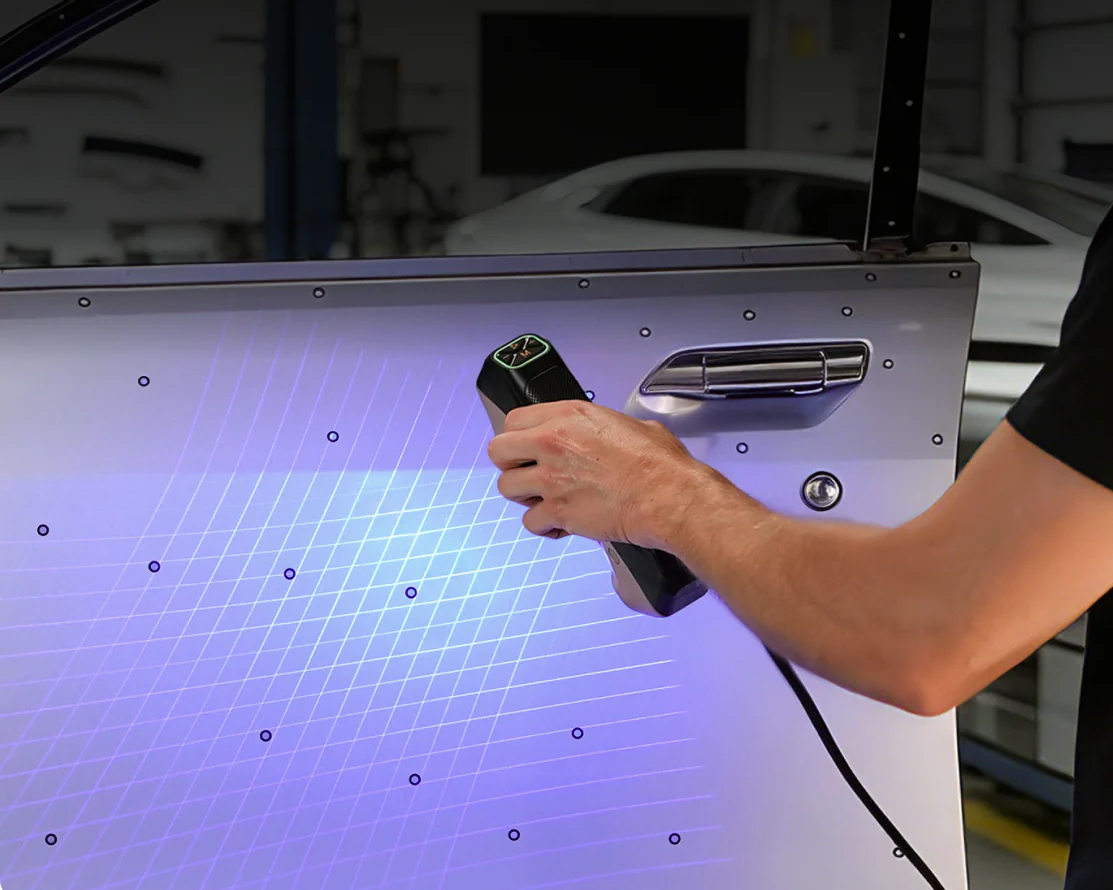

Duży zakres skanowanych obiektów
MetroY Ultra obsługuje minimalną objętość skanowania 10 × 10 × 10 mm oraz maksymalną objętość do 2 × 2 × 2 m, dlatego może być używany zarówno do małych detali, jak i większych komponentów. Odległość robocza wynosi 200–400 mm, a pojedynczy obszar skanu to 152 × 138 mm przy 200 mm oraz 332 × 276 mm przy 400 mm. Takie parametry pozwalają wygodnie pracować z częściami mechanicznymi, obudowami, narzędziami, formami, elementami motoryzacyjnymi, prototypami, modelami i komponentami przemysłowymi.

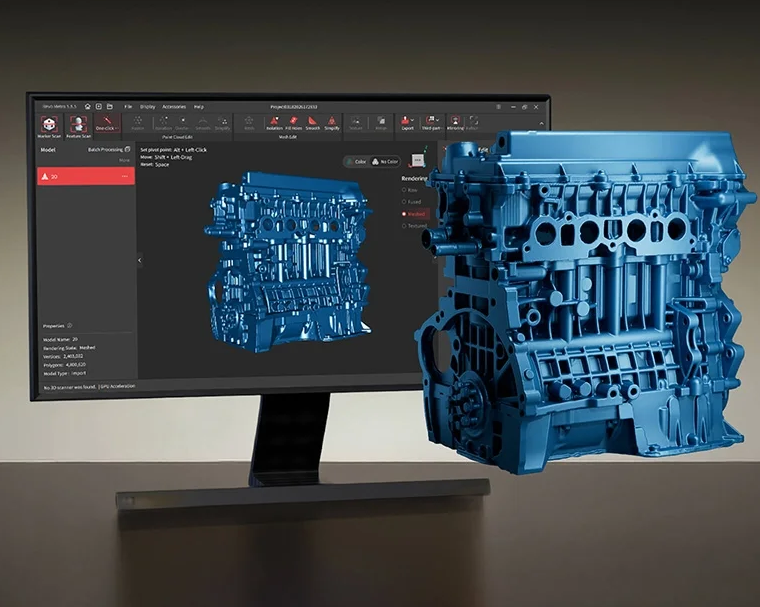

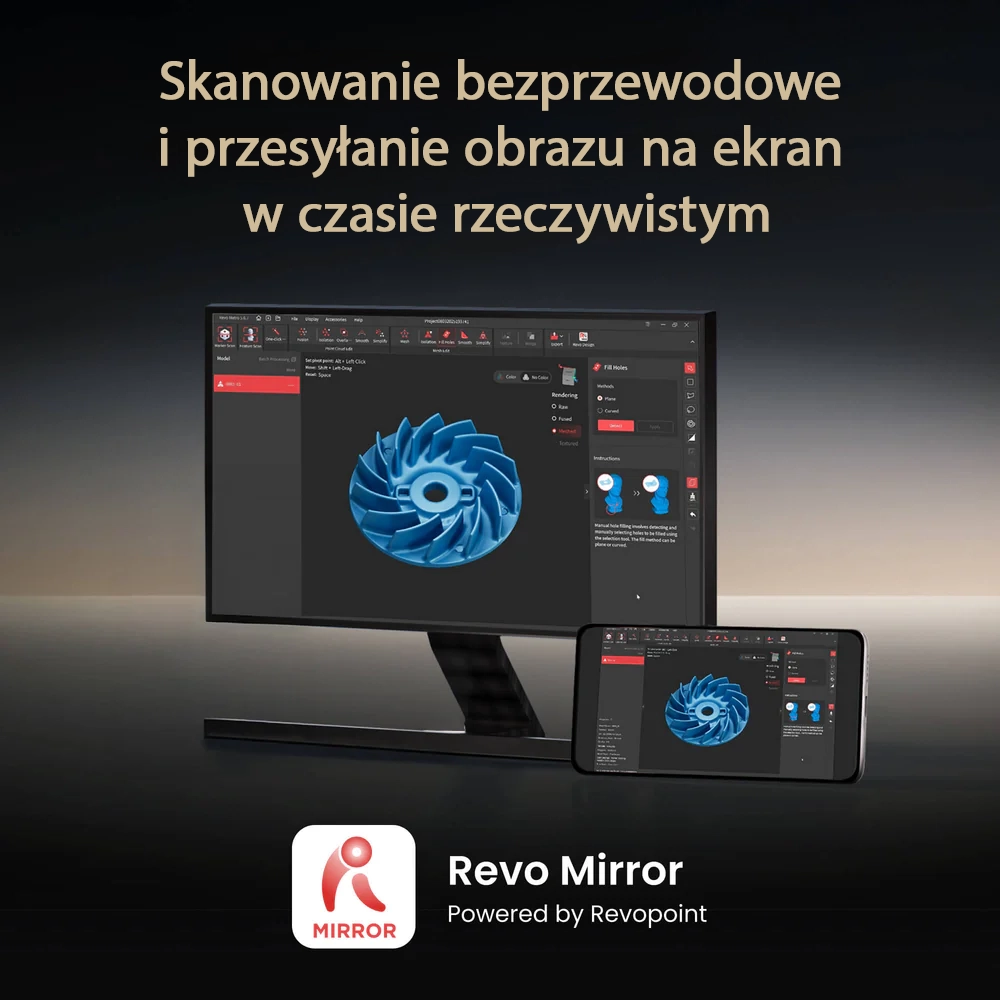

Bezprzewodowe skanowanie z Wi-Fi 6
Dzięki łączności Wi-Fi 6 skaner może przesyłać dane w czasie rzeczywistym, korzystając z mocy obliczeniowej komputera. Bezprzewodowa praca ogranicza problem plączących się przewodów i daje większą swobodę podczas skanowania większych lub trudniej dostępnych elementów. Możliwość podglądu procesu skanowania na ekranie zwiększa kontrolę nad zebranymi danymi i ułatwia współpracę w zespole, szczególnie przy kontroli jakości, projektowaniu i analizie technicznej.
Kolorowe modele 3D i workflow Scan-to-CAD
Wbudowana kamera RGB 2 Mpix pozwala tworzyć modele 3D z kolorem, co przydaje się przy wizualizacji, prezentacji projektów, archiwizacji obiektów i pracy z modelami wymagającymi bardziej realistycznego podglądu. Oprogramowanie Revo Design wspiera edycję siatki, modelowanie swobodne i parametryczne oraz procesy Scan-to-CAD, dzięki czemu dane ze skanu można wykorzystać w inżynierii odwrotnej, projektowaniu produktów, analizie części i przygotowaniu dokumentacji technicznej.

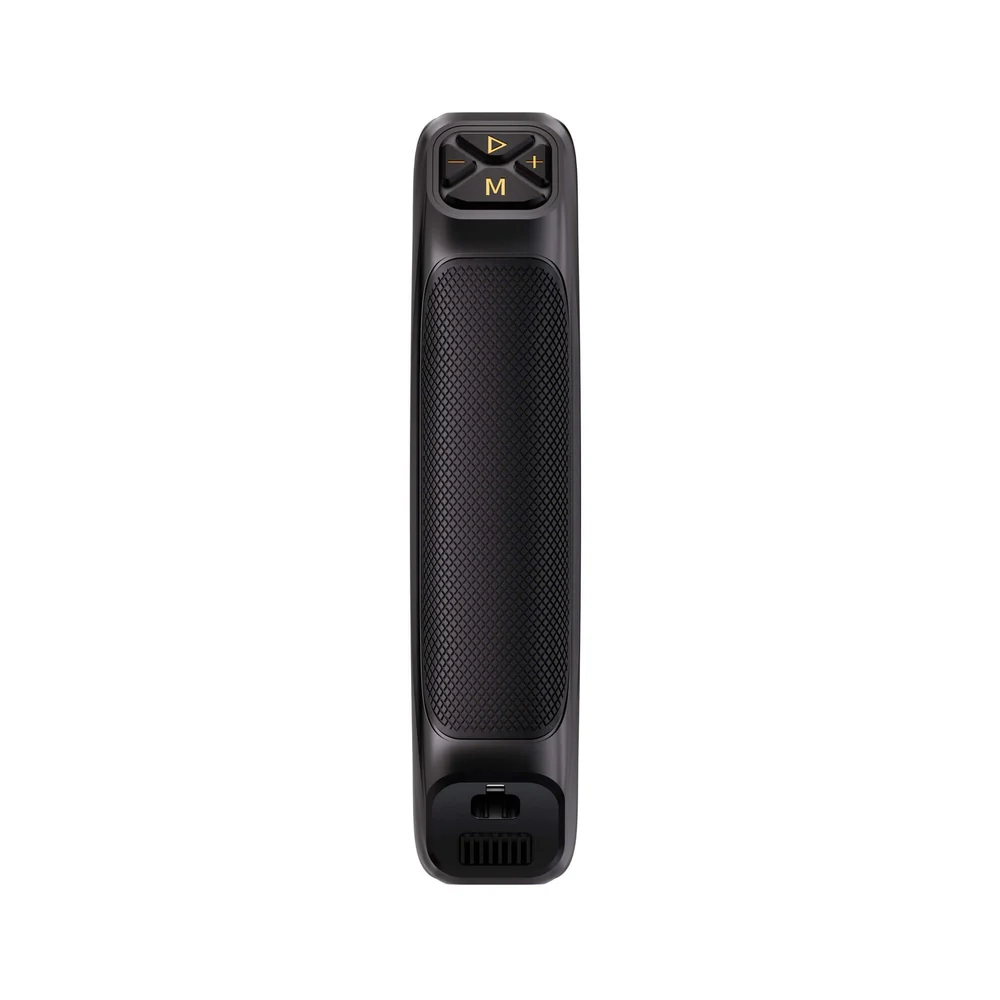

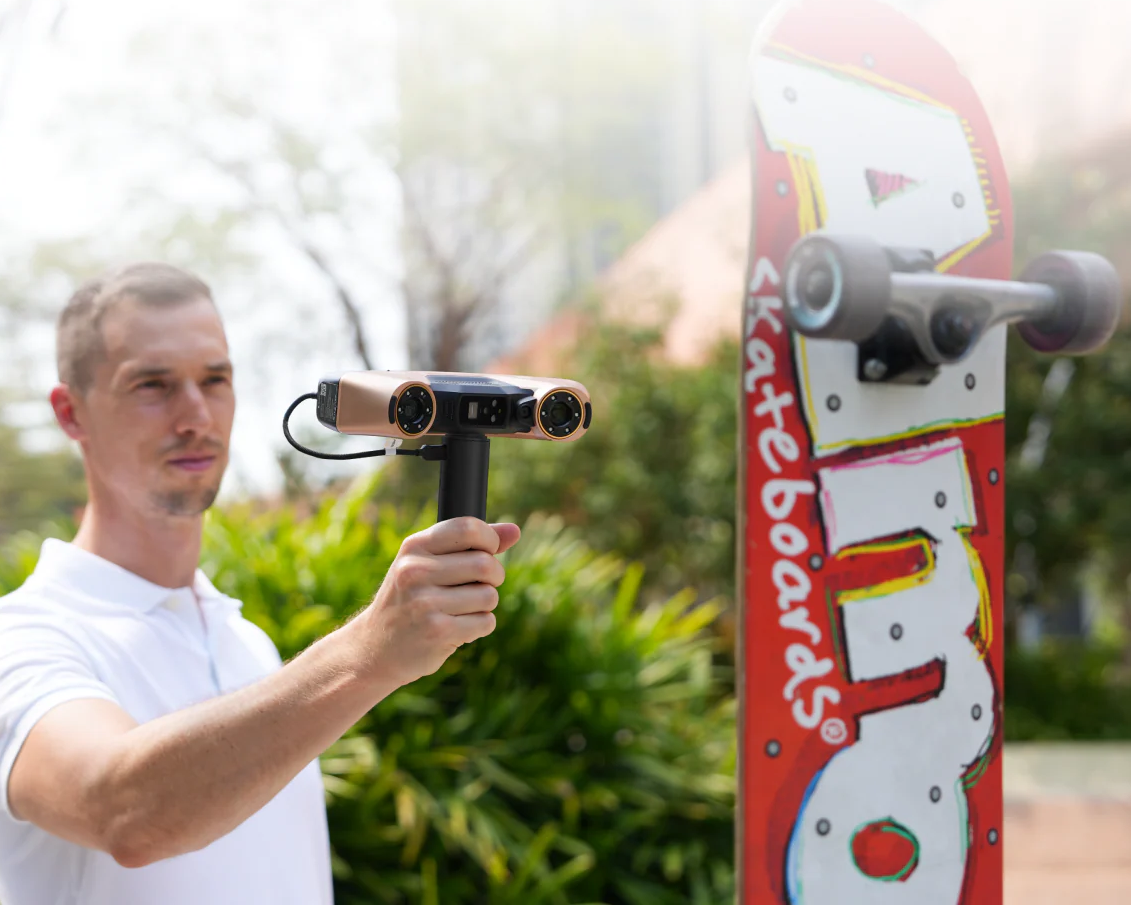

Mobilna konstrukcja i bogaty zestaw

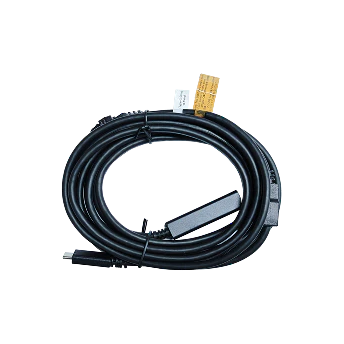

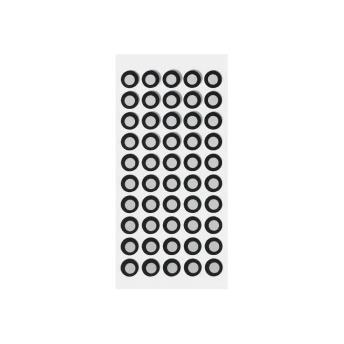

Skaner waży 450 g i ma wymiary 211 × 94 × 47 mm, dzięki czemu pozostaje stosunkowo lekki jak na urządzenie o tak zaawansowanych możliwościach. W zestawie znajduje się między innymi statyw, kabel USB-C, zasilacz, markery, dwuosiowy stolik obrotowy, walizka transportowa, zestaw mobilny 4. generacji, płyta kalibracyjna z kulami oraz roczna licencja Revo Measure. To kompletny pakiet dla użytkowników, którzy chcą rozpocząć profesjonalne skanowanie, pomiary i analizę 3D bez kompletowania wielu elementów osobno.

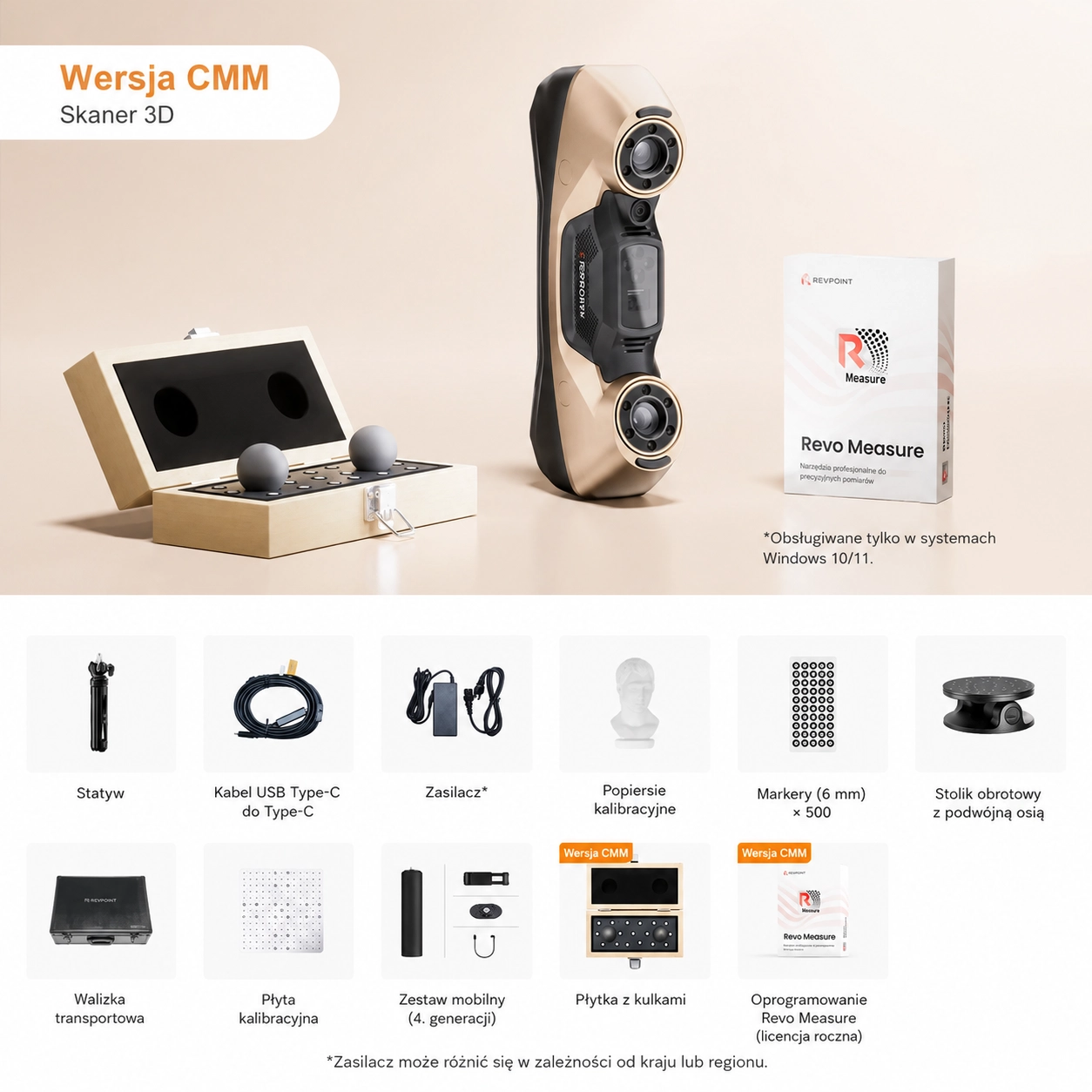

Zawartość zestawu
x1
x1
x1
x1
x1
x500
x1
x1
x1
x1
x1
x1
Cechy produktu
Skanery 3D
- Typ i technologia skanowania niebieski laser i światło strukturalne
- Dokładność pojedynczej klatki do 0,015 mm
- Precyzja pojedynczej klatki do 0,01 mm
- Dokładność objętościowa 0,015 mm + 0,04 mm × L (m)
- Waga urządzenia 450 g
- Wymiary urządzenia 211 × 94 × 47 mm
- Odległość między punktami do 0,05 mm
- Odległość robocza 200–400 mm
- Obszar pojedynczego skanu 152×138mm przy 200mm; 332×276mm przy 400mm
- Zakres wielkości skanowanych obiektów od 10×10×10mm do 2×2×2m
- Maksymalna prędkość skanowania do 90 fps z GPU NVIDIA; do 60 fps z CPU
- Szybkość zbierania punktów do 3 000 000 punktów/s laserem; do 7 000 000 punktów/s światłem strukturalnym
- Źródło światła 3D 34 linie krzyżowe, 15 linii równoległych, 1 linia do otworów i 62-liniowe światło strukturalne
- Tryby skanowania High Speed, Details, Deep Holes, Structured Light, Auto Turntable
- Skanowanie w kolorze tak, kamera RGB 2 Mpix
- Skanowanie na zewnątrz tak, do 100 000 lux w trybie wieloliniowego lasera
- Skanowanie ciemnych i błyszczących powierzchni tak, często bez użycia sprayu
- Łączność USB-C, Wi-Fi 6
- Oprogramowanie Revo Metro, Revo Measure, Revo Design
- Weryfikacja dokładności tak, płyta kalibracyjna z kulami w wersji CMM Edition
