Najważniejsze cechy

✔ Dokładność pojedynczej klatki do 0,015 mm – szczegółowe odwzorowanie komponentów technicznych i przemysłowych.

✔ Precyzja pojedynczej klatki do 0,01 mm – wysoka powtarzalność wyników w kontroli jakości i inżynierii odwrotnej.

✔ Dokładność objętościowa 0,015 mm + 0,04 mm × L – zachowanie prawidłowych wymiarów większych modeli.

✔ Skanowanie do 90 kl./s – płynne zbieranie danych z wykorzystaniem kompatybilnego procesora graficznego NVIDIA.

✔ Do 7 000 000 punktów na sekundę – szybkie przechwytywanie dużej ilości danych w trybie światła strukturalnego.

✔ Pięć trybów skanowania – konfiguracje przeznaczone do szybkiego skanowania, detali, otworów i pracy automatycznej.

✔ 34 niebieskie linie krzyżowe – szybkie pokrywanie powierzchni z zachowaniem wysokiej dokładności.

✔ 15 równoległych linii laserowych – dokładne rejestrowanie drobnych detali i niewielkich elementów.

✔ Pojedyncza linia do głębokich otworów – skuteczniejsze odwzorowanie trudno dostępnej geometrii.

✔ Skanowanie na zewnątrz do 100 000 lux – praca laserowa również w intensywnym świetle otoczenia.

✔ Wi-Fi 6 – bezprzewodowe przesyłanie danych i wygodniejsza organizacja stanowiska.

✔ Revo Metro i Revo Measure – skanowanie, analiza wymiarowa oraz przygotowywanie raportów pomiarowych.

Dokładność przeznaczona do profesjonalnych pomiarów

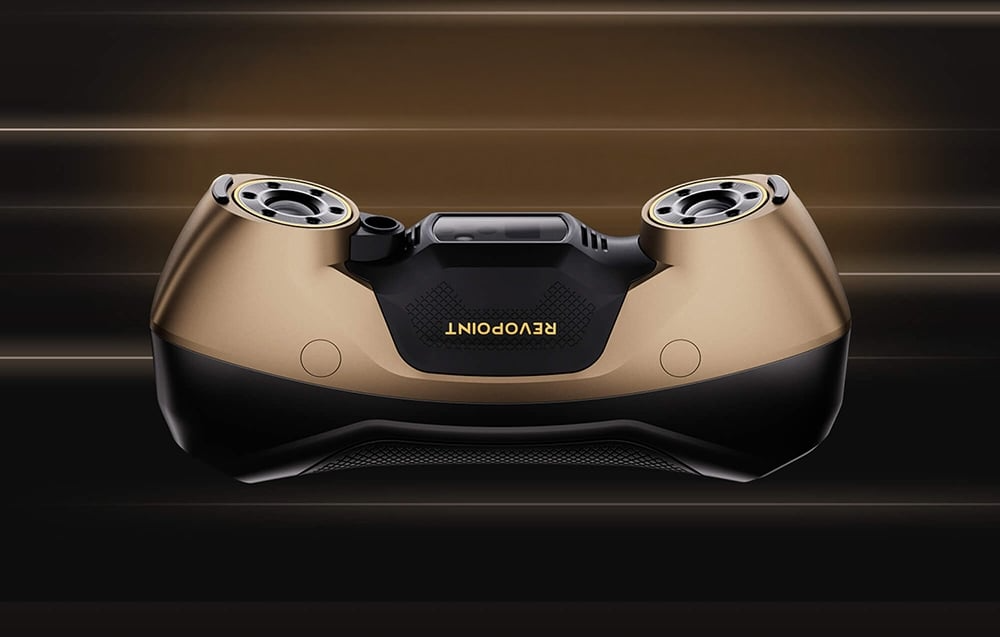

Revopoint MetroY Ultra został opracowany z myślą o zadaniach, w których liczy się wierne odwzorowanie geometrii oraz możliwość wykonywania szczegółowej analizy wymiarowej. Dokładność pojedynczej klatki sięgająca 0,015 mm pozwala rejestrować niewielkie krawędzie, otwory, przetłoczenia i subtelne różnice powierzchni.

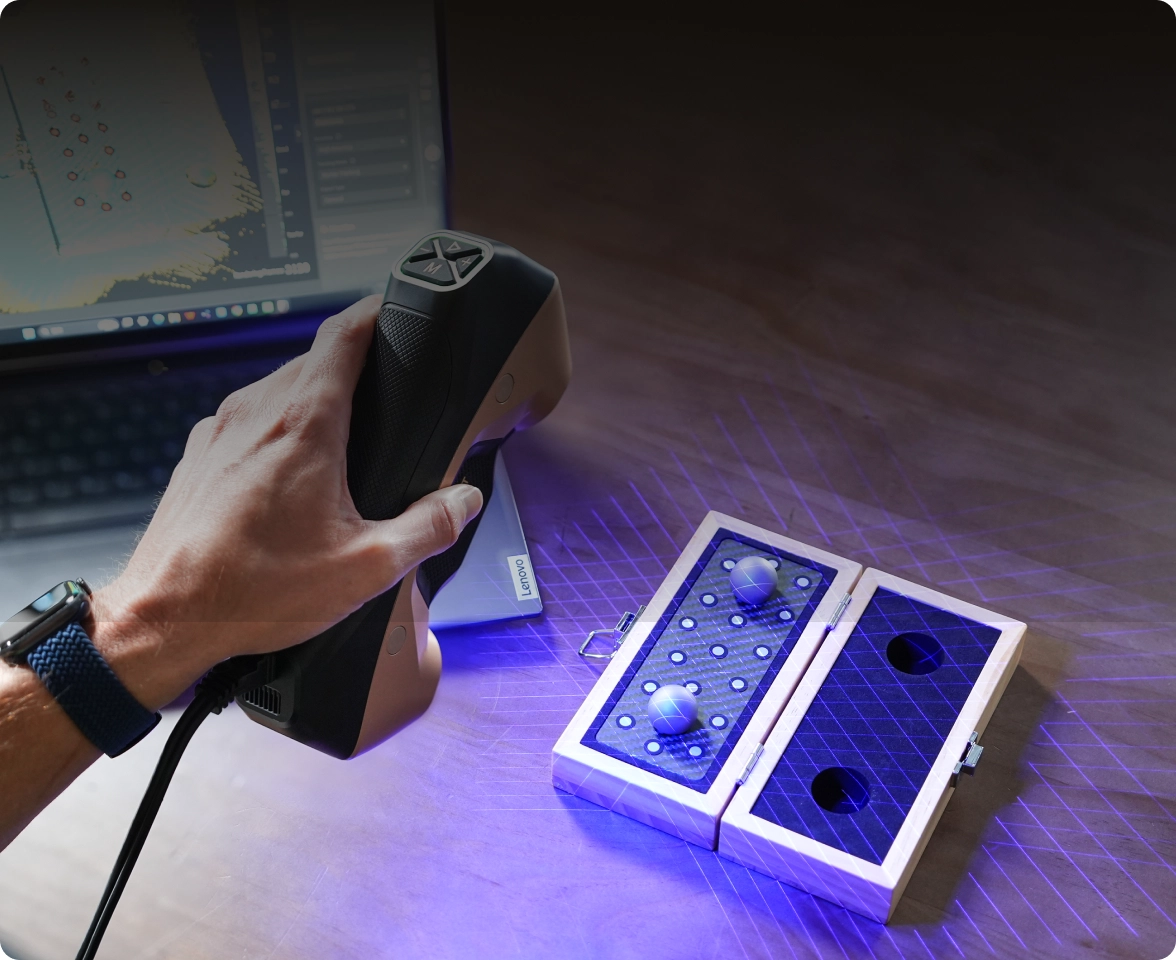

Precyzja do 0,01 mm zwiększa powtarzalność uzyskiwanych rezultatów. Ma to szczególne znaczenie podczas kontroli jakości, porównywania wyprodukowanego elementu z modelem referencyjnym oraz przygotowywania danych do inżynierii odwrotnej.

Dokładność objętościowa wynosząca 0,015 mm + 0,04 mm × L (m) pomaga utrzymać właściwe proporcje również przy większych skanach. Dzięki temu urządzenie może wspierać procesy projektowe, produkcyjne i pomiarowe.

Szybkie zbieranie milionów punktów

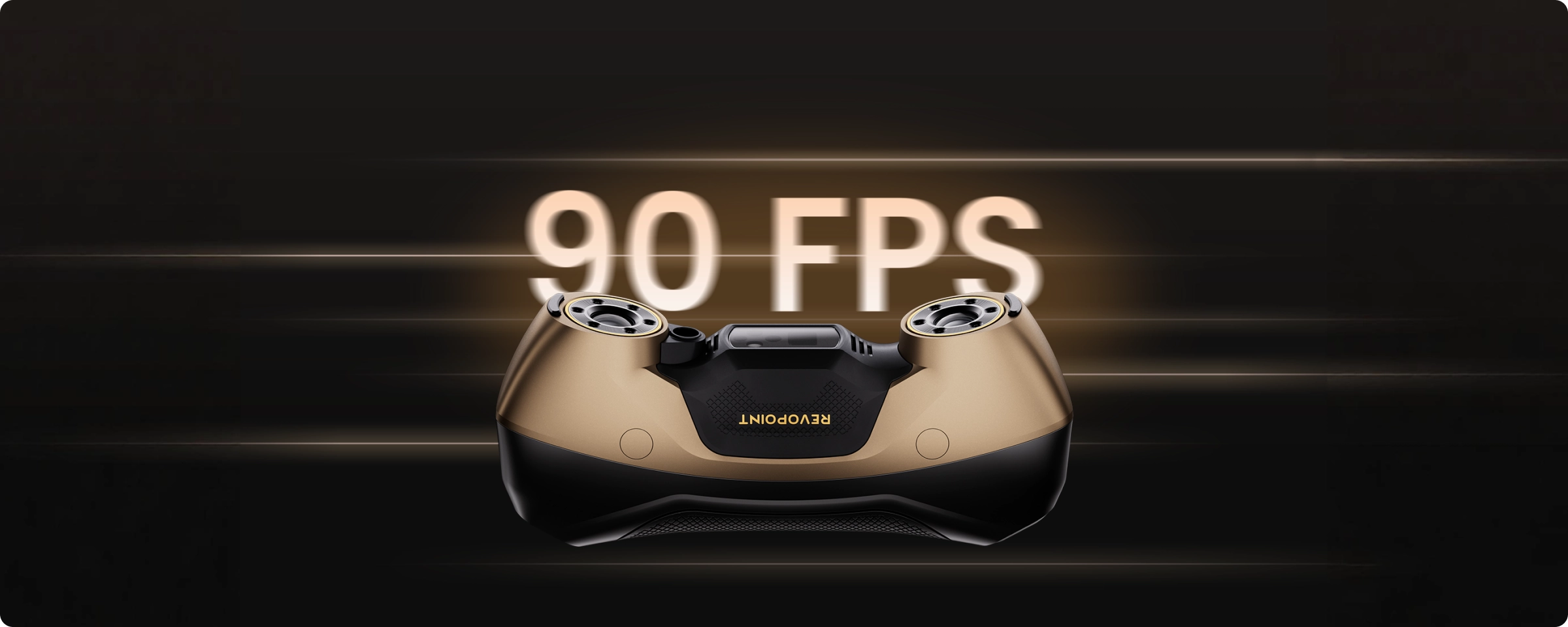

MetroY Ultra może pracować z prędkością do 90 klatek na sekundę przy wykorzystaniu kompatybilnego układu GPU NVIDIA. W konfiguracji opartej na procesorze urządzenie osiąga do 60 klatek na sekundę, umożliwiając płynne prowadzenie skanera wokół powierzchni.

Tryb wieloliniowego lasera rejestruje do 3 000 000 punktów na sekundę. Przy zastosowaniu światła strukturalnego pełnego pola szybkość może wzrosnąć do 7 000 000 punktów na sekundę, co przyspiesza digitalizację większych fragmentów.

Wysoka wydajność ogranicza czas potrzebny na utworzenie kompletnej chmury punktów. Jest to szczególnie ważne podczas pracy seryjnej, kontroli wielu komponentów oraz realizacji projektów wymagających częstego skanowania.

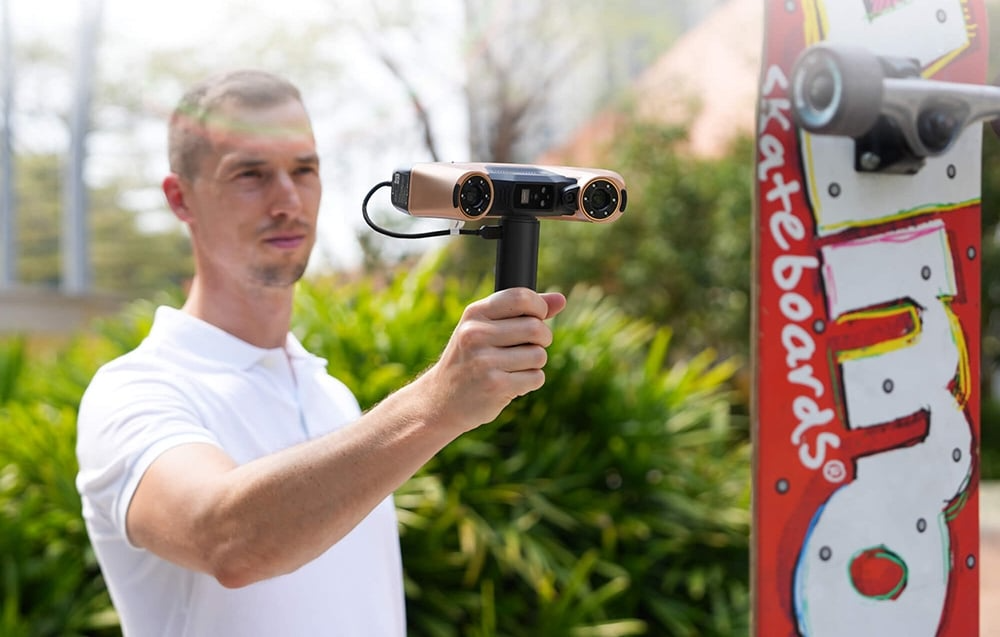

Dokładne skanowanie również na zewnątrz

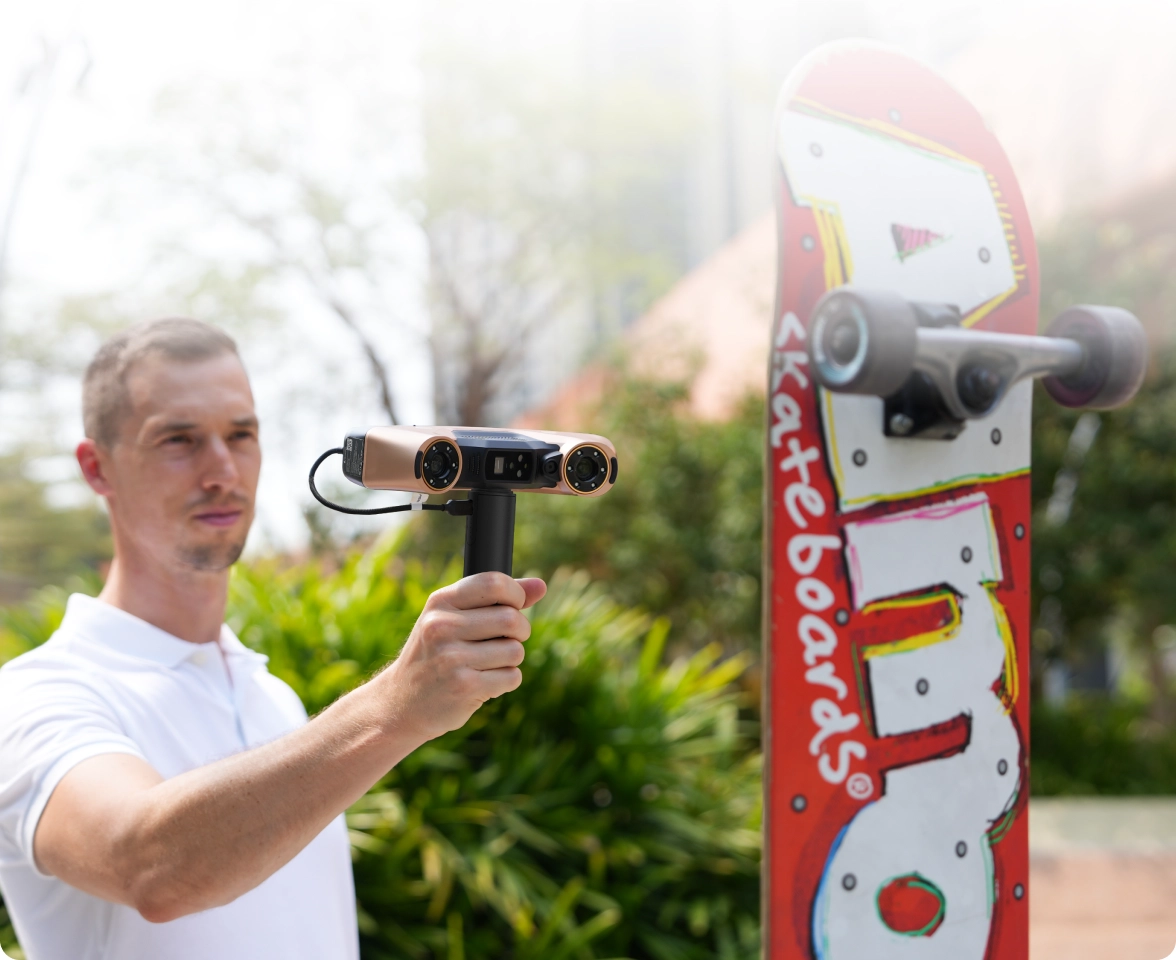

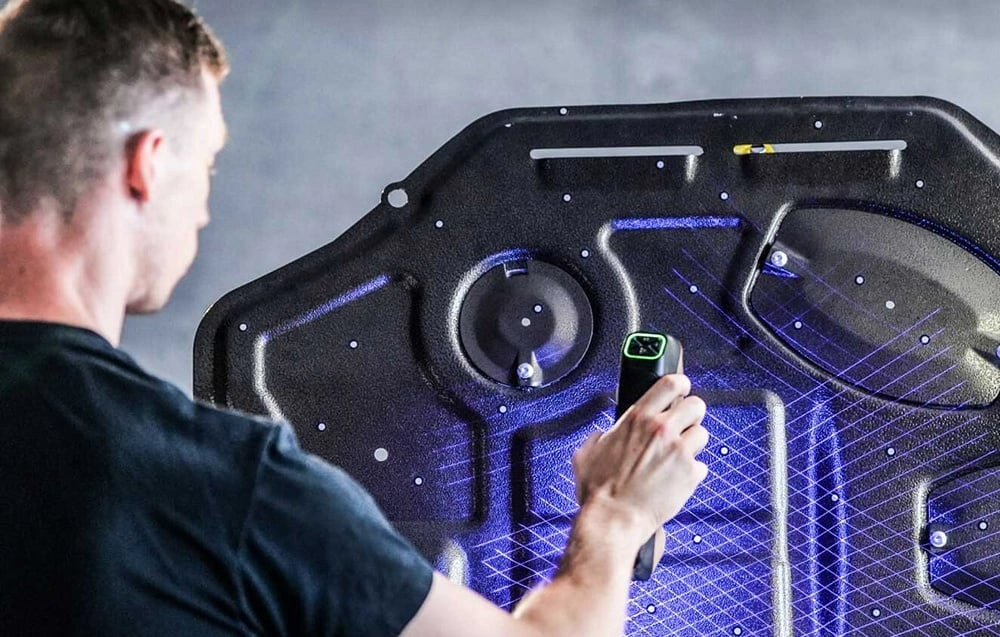

Tryb wykorzystujący niebieski laser umożliwia pracę przy oświetleniu dochodzącym do 100 000 lux. Pozwala to wykonywać skany również poza zamkniętym pomieszczeniem, na przykład przy pojeździe, urządzeniu lub elemencie, którego nie można łatwo przenieść do pracowni.

Urządzenie obsługuje obiekty od 10 × 10 × 10 mm do 2 × 2 × 2 m. Jeden skaner może więc służyć zarówno do digitalizacji drobnych komponentów, jak i większych części samochodowych, obudów czy elementów konstrukcyjnych.

Zakres roboczy od 200 do 400 mm pozwala dostosować odległość do wielkości powierzchni. Przy 200 mm pole skanowania wynosi 152 × 138 mm, natomiast przy 400 mm wzrasta do 332 × 276 mm.

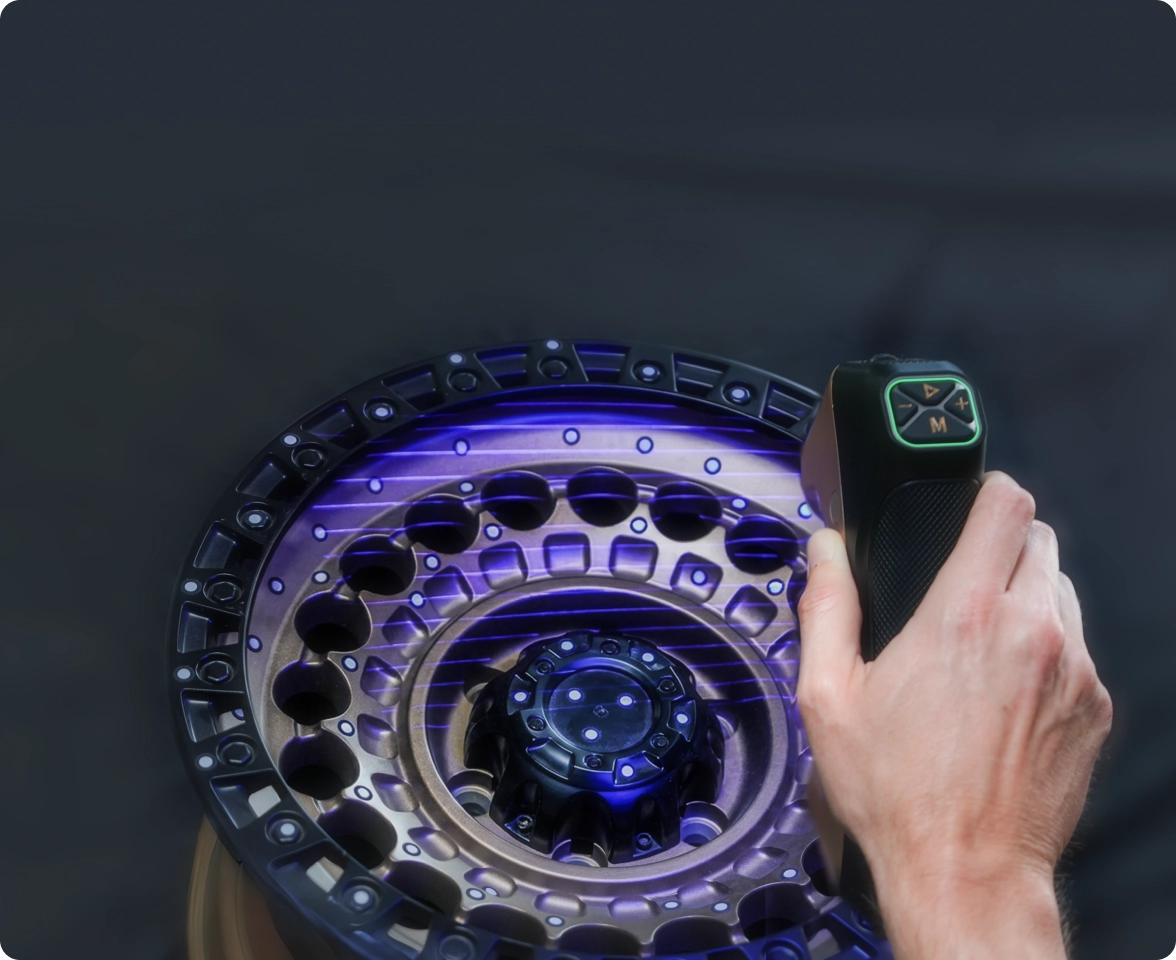

Pięć trybów dopasowanych do rodzaju obiektu

MetroY Ultra oferuje pięć trybów skanowania, dzięki którym użytkownik może dopasować konfigurację urządzenia do wielkości elementu, geometrii powierzchni i oczekiwanego poziomu szczegółowości.

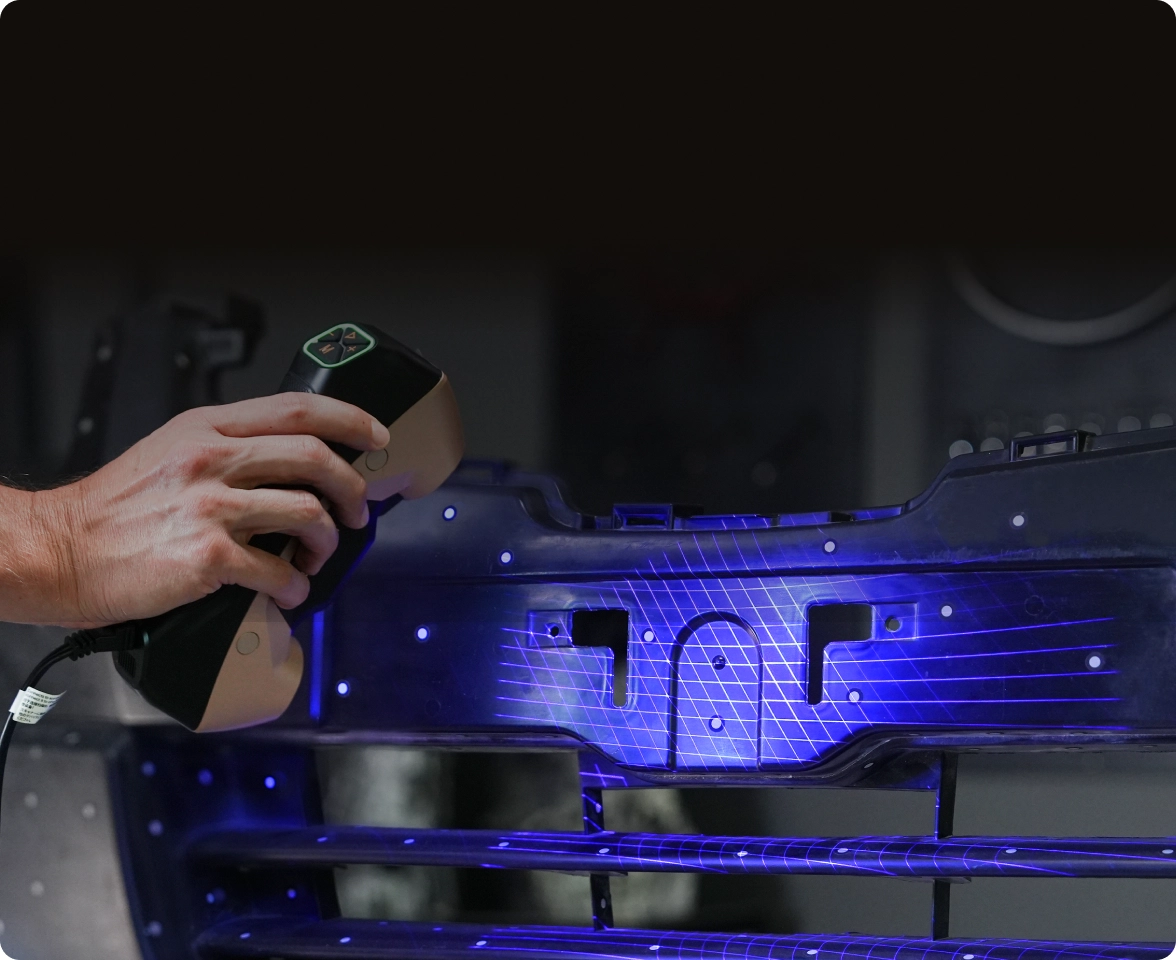

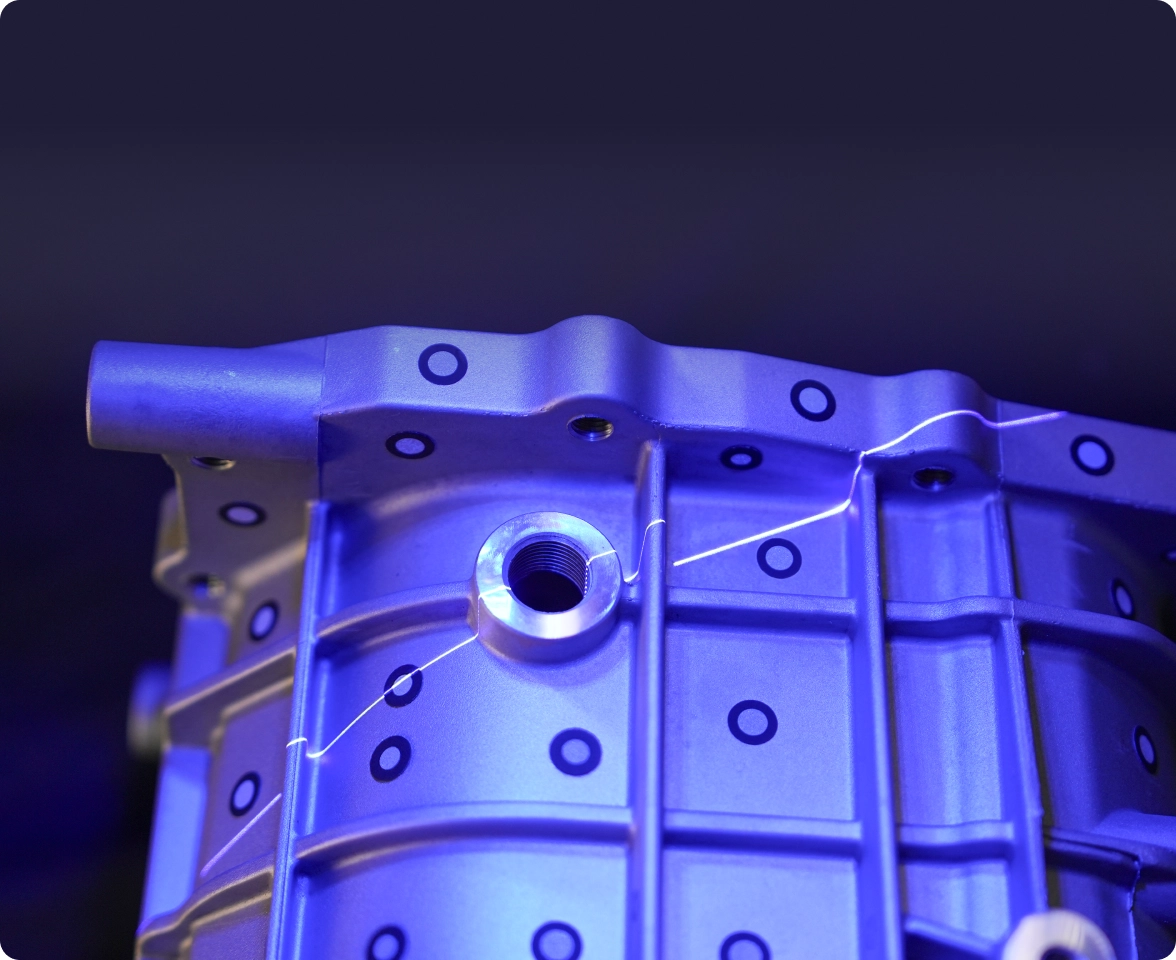

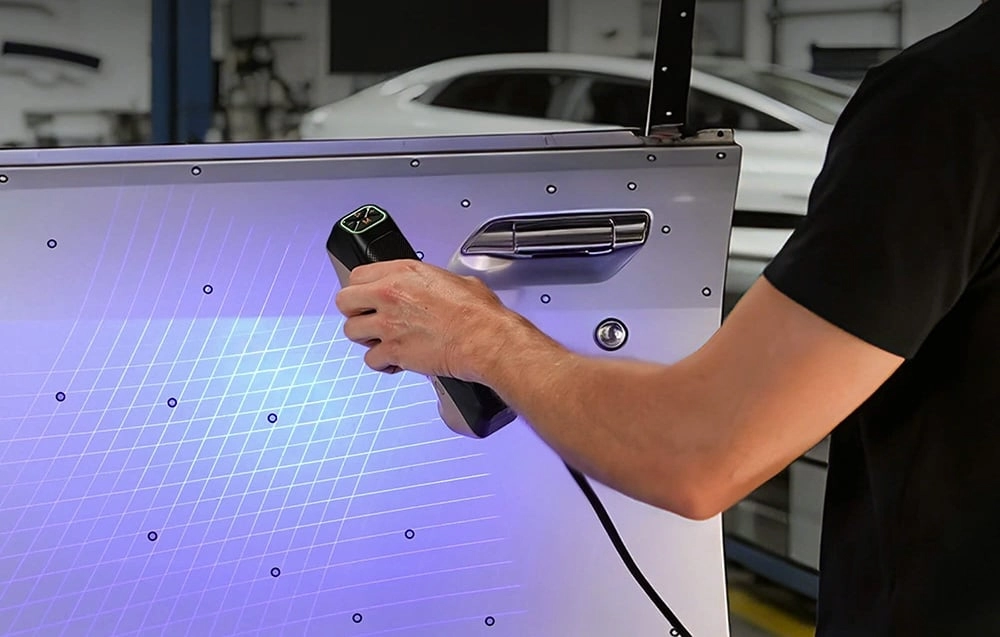

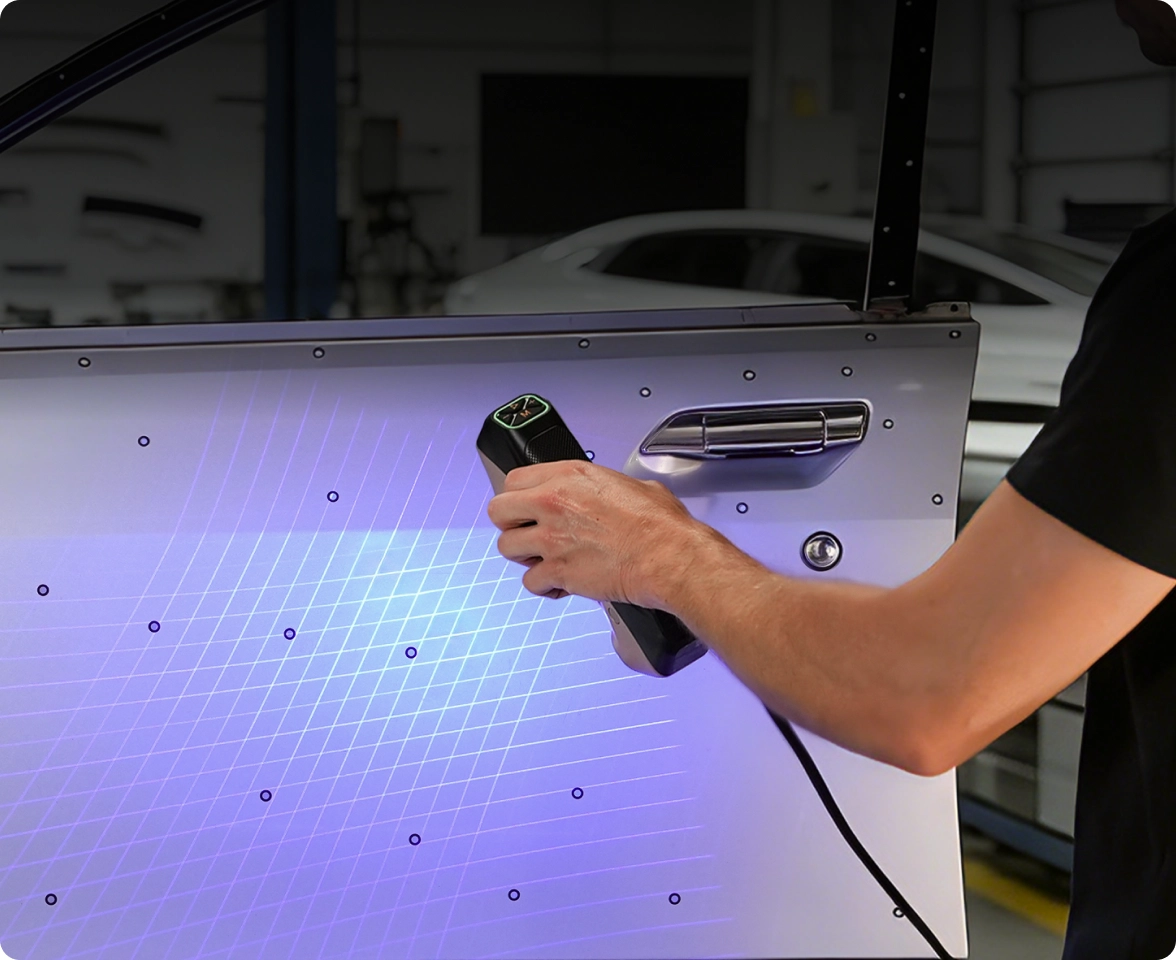

34 niebieskie linie krzyżowe umożliwiają szybkie pokrywanie powierzchni, natomiast 15 linii równoległych sprawdza się podczas przechwytywania niewielkich detali. Pojedyncza linia została przeznaczona do skanowania głębokich otworów i wąskich zagłębień.

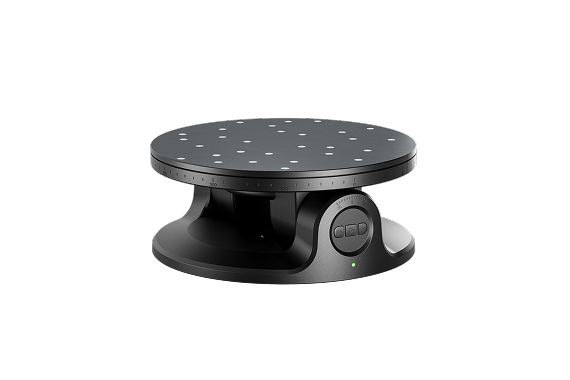

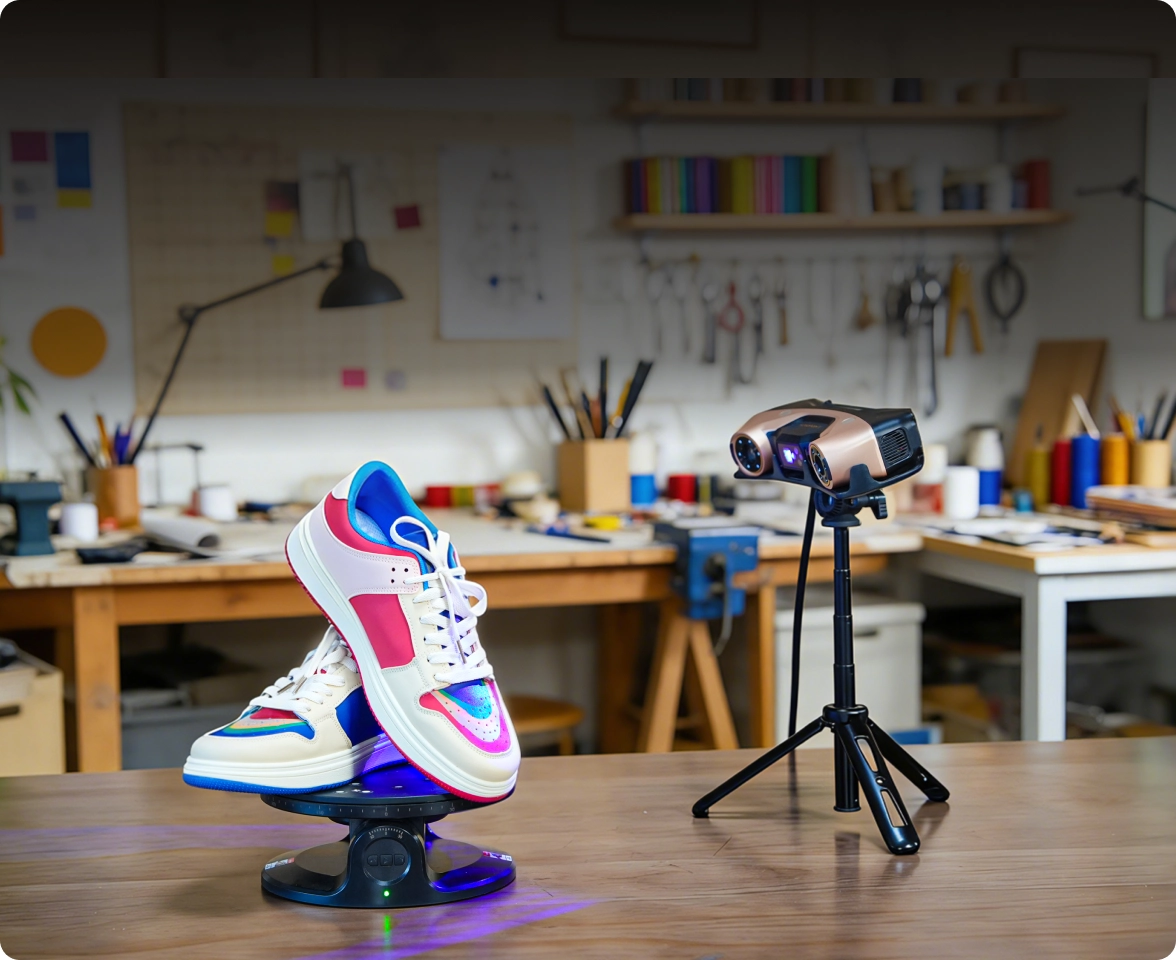

Pełnopolowe światło strukturalne składające się z 62 linii pozwala sprawnie odwzorowywać szersze powierzchnie. Tryb automatycznego stolika obrotowego ułatwia natomiast seryjne skanowanie małych i średnich obiektów bez konieczności ręcznego zmieniania ich położenia.

Od skanu do profesjonalnego raportu pomiarowego

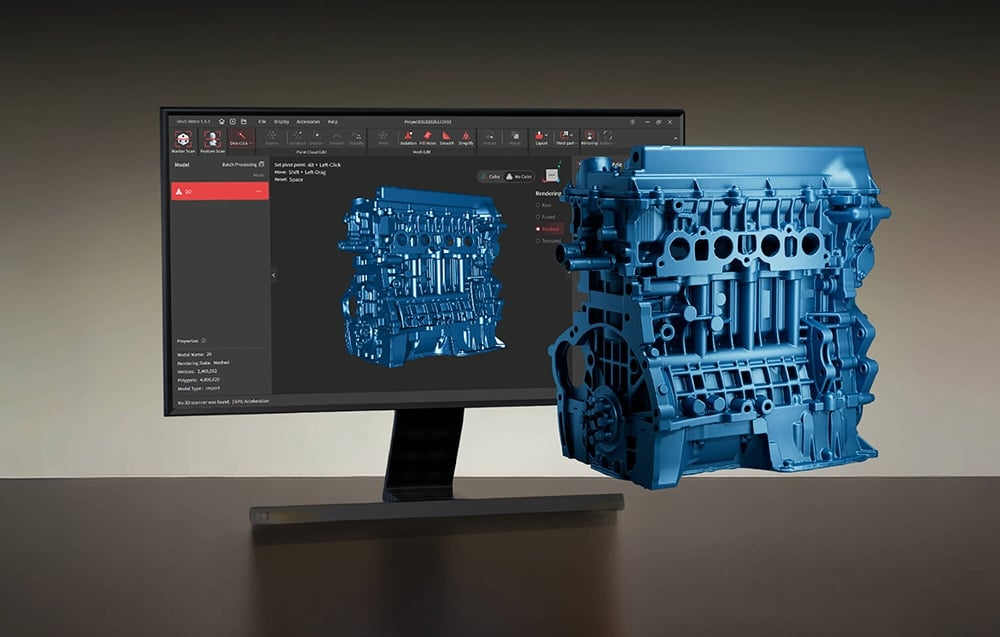

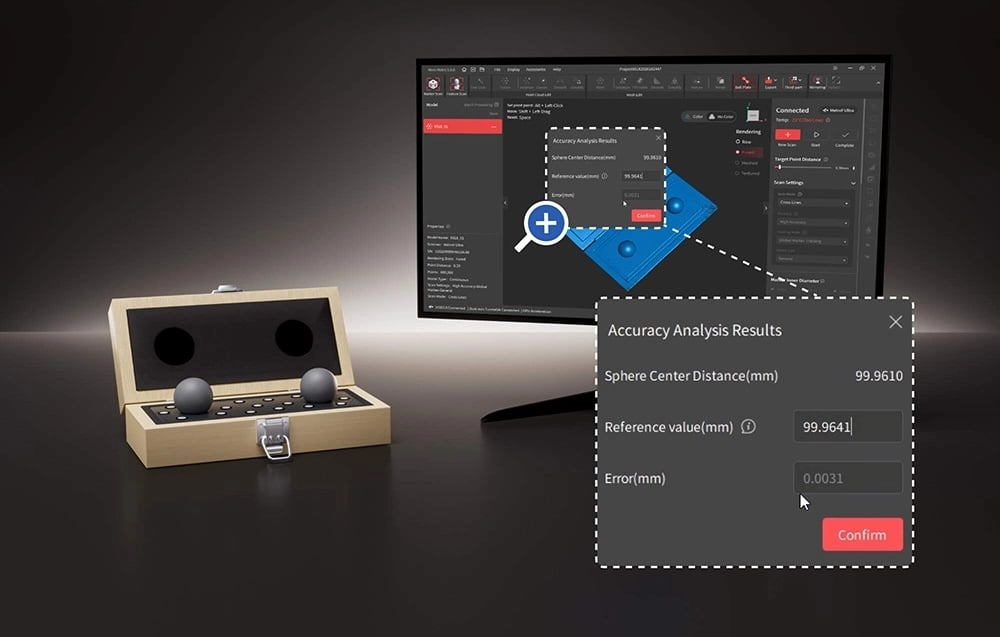

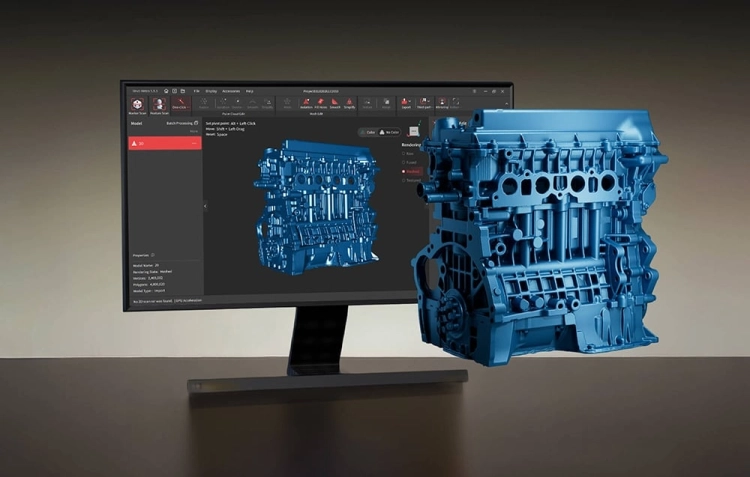

Oprogramowanie Revo Metro umożliwia przechwytywanie danych, kontrolowanie parametrów pracy, oczyszczanie chmury punktów oraz tworzenie gotowej siatki modelu. Czytelny interfejs pomaga kontrolować pokrycie powierzchni podczas skanowania.

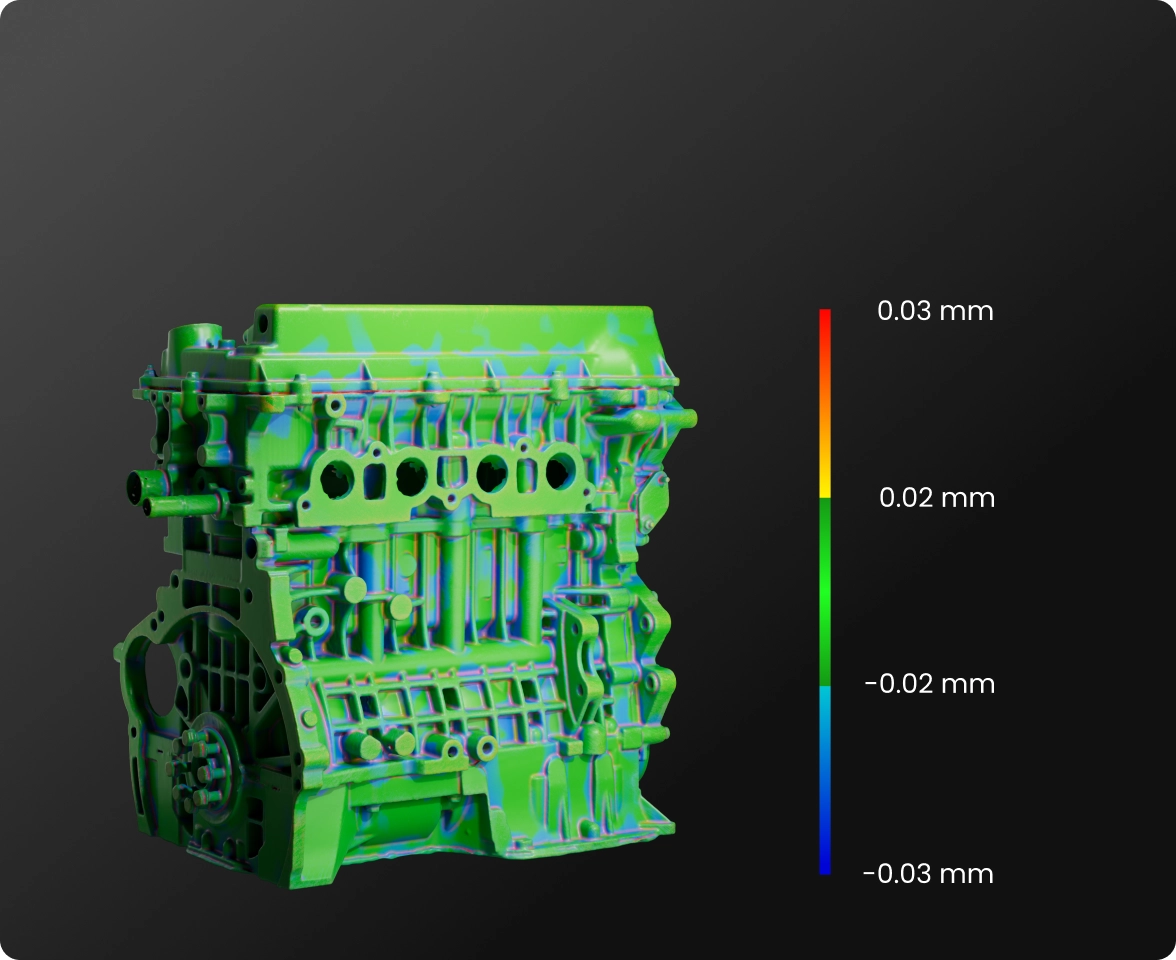

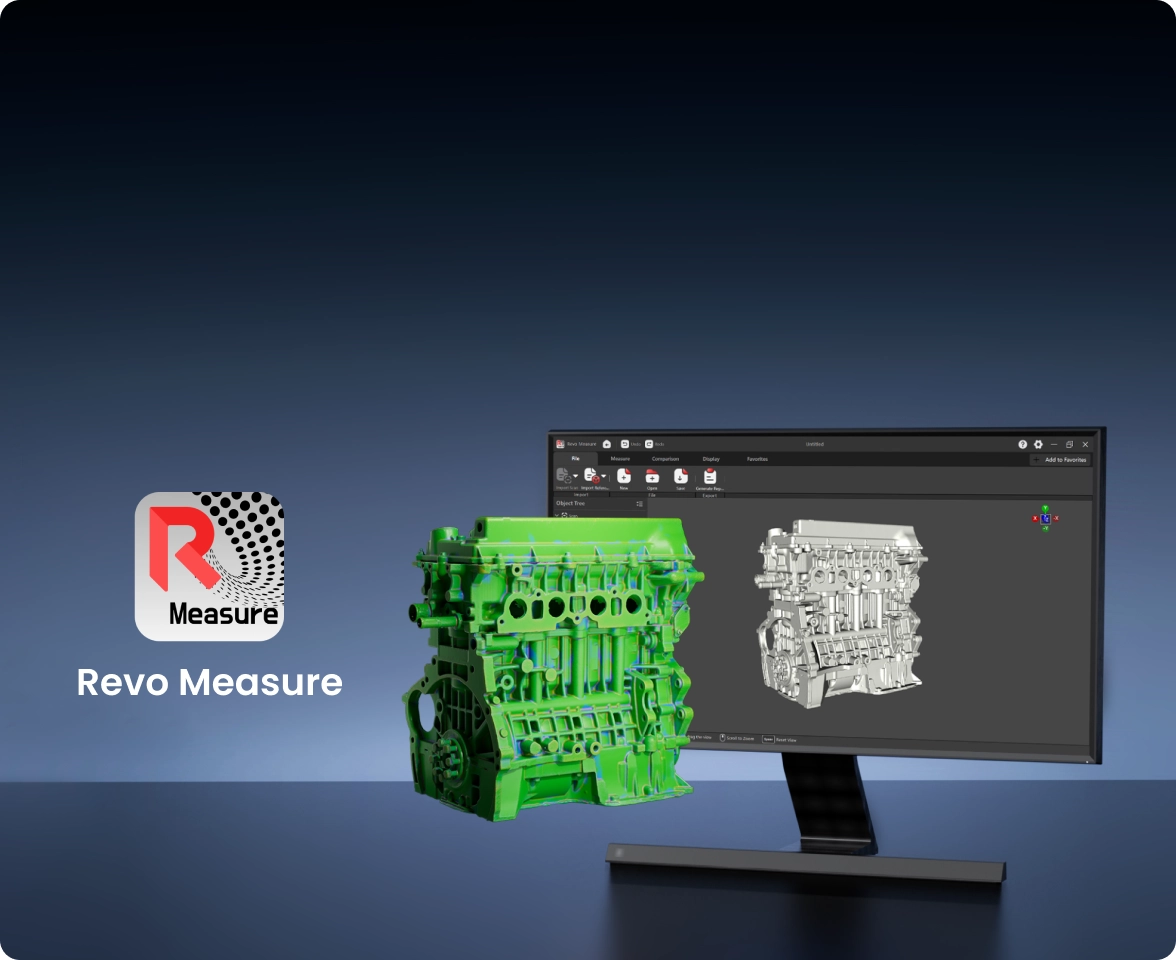

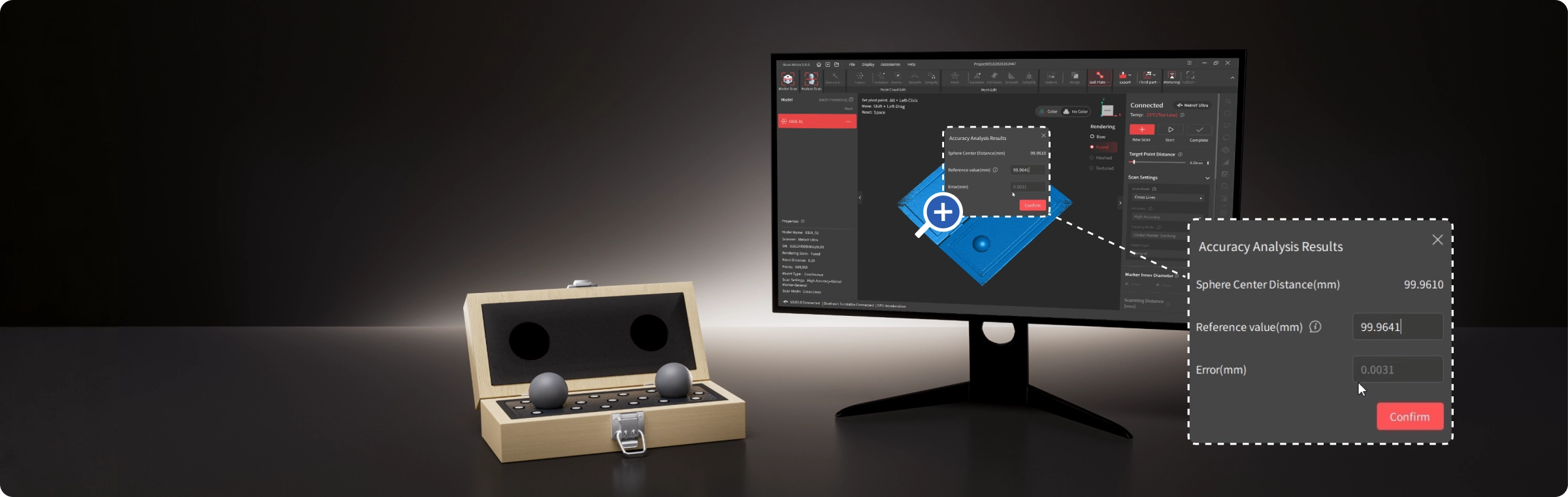

Revo Measure rozszerza cały proces o funkcje pomiarowe, analizę odchyłek oraz przygotowywanie raportów. Algorytmy wykorzystywane przez program zostały certyfikowane przez niemiecki instytut metrologiczny PTB.

Połączenie skanowania i analizy w jednym środowisku ogranicza konieczność przenoszenia danych pomiędzy wieloma aplikacjami. Pozwala to szybciej przejść od fizycznego elementu do modelu, pomiarów i dokumentacji kontroli jakości.

Wi-Fi 6 i wygodniejsza organizacja stanowiska

Łączność Wi-Fi 6 pozwala przesyłać dane bez konieczności prowadzenia przewodu bezpośrednio pomiędzy skanerem a komputerem. Użytkownik zyskuje większą swobodę poruszania się wokół pojazdu, maszyny lub dużego komponentu.

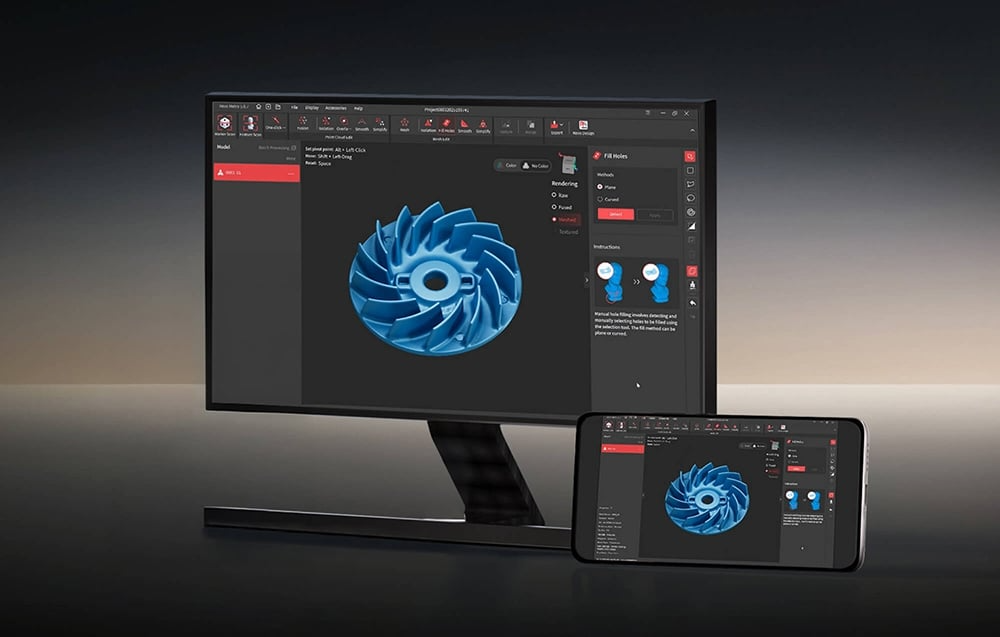

Funkcja bezprzewodowego przesyłania obrazu umożliwia obserwowanie postępu skanowania na kompatybilnych ekranach. Pozwala to wygodnie kontrolować pokrycie powierzchni, parametry pracy i jakość zbieranych danych.

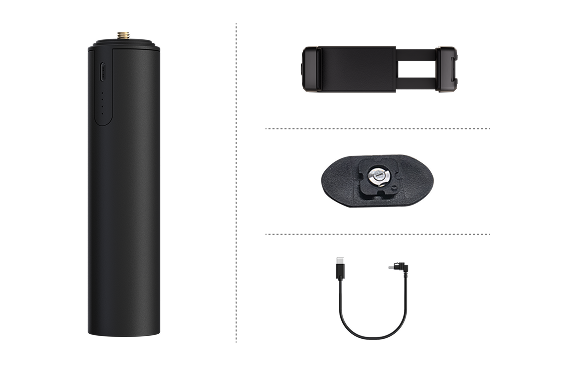

Dołączony Mobile Kit czwartej generacji ułatwia stworzenie mobilnego zestawu roboczego. Rozwiązanie przydaje się w hali produkcyjnej, warsztacie, terenie oraz wszędzie tam, gdzie tradycyjne stanowisko komputerowe ogranicza dostęp do obiektu.

Wszechstronne narzędzie dla przemysłu i projektowania

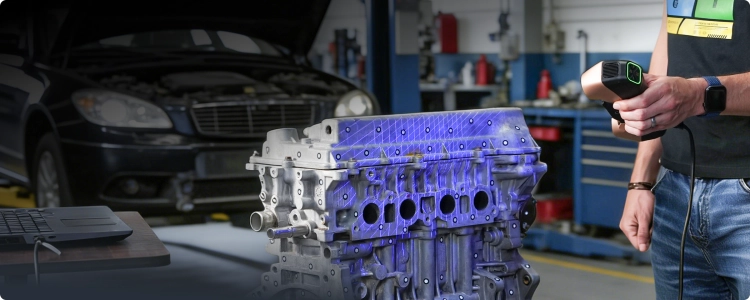

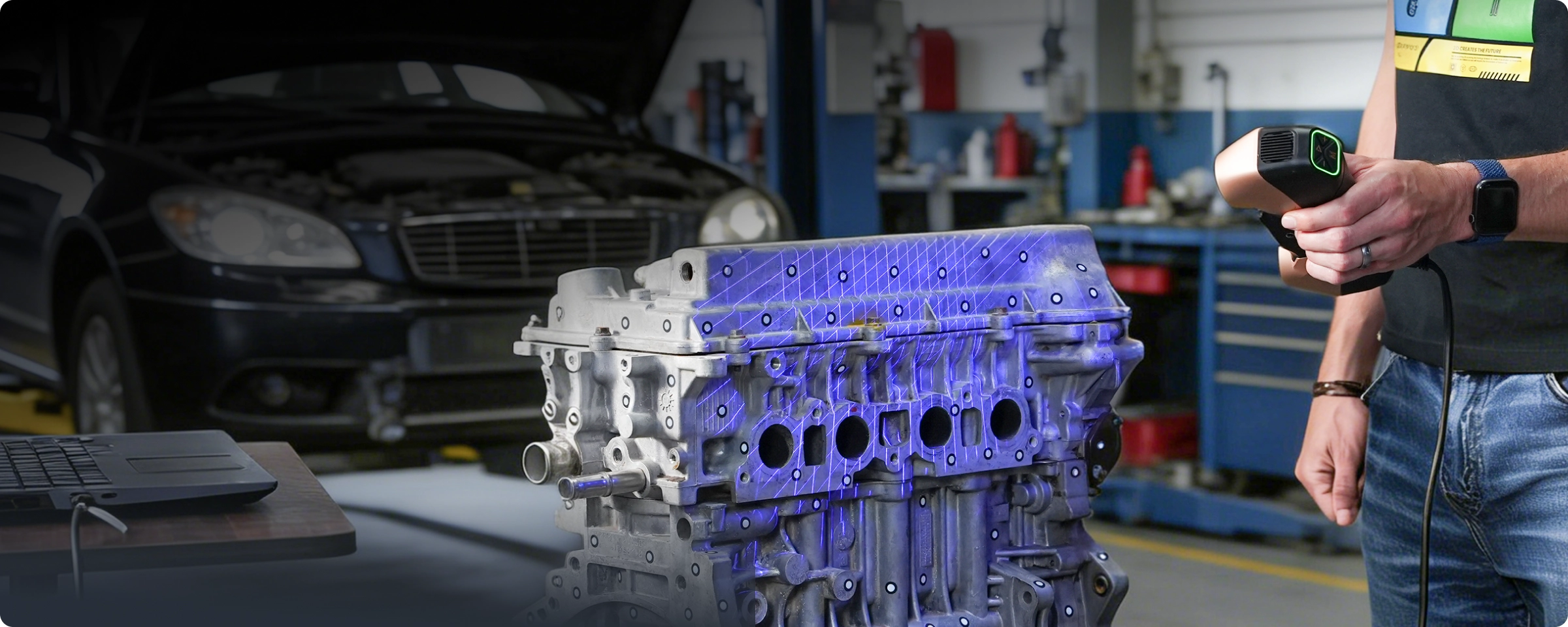

Revopoint MetroY Ultra może być wykorzystywany w inżynierii odwrotnej, kontroli jakości, szybkim prototypowaniu, projektowaniu produktów oraz przygotowywaniu modeli do druku 3D. Wysoka dokładność pozwala pracować z komponentami wymagającymi szczegółowej analizy.

Kamera RGB o rozdzielczości 2 Mpix rejestruje również informacje o kolorze. Ułatwia to tworzenie modeli z teksturą, dokumentowanie wyglądu elementu oraz przygotowywanie czytelnych wizualizacji.

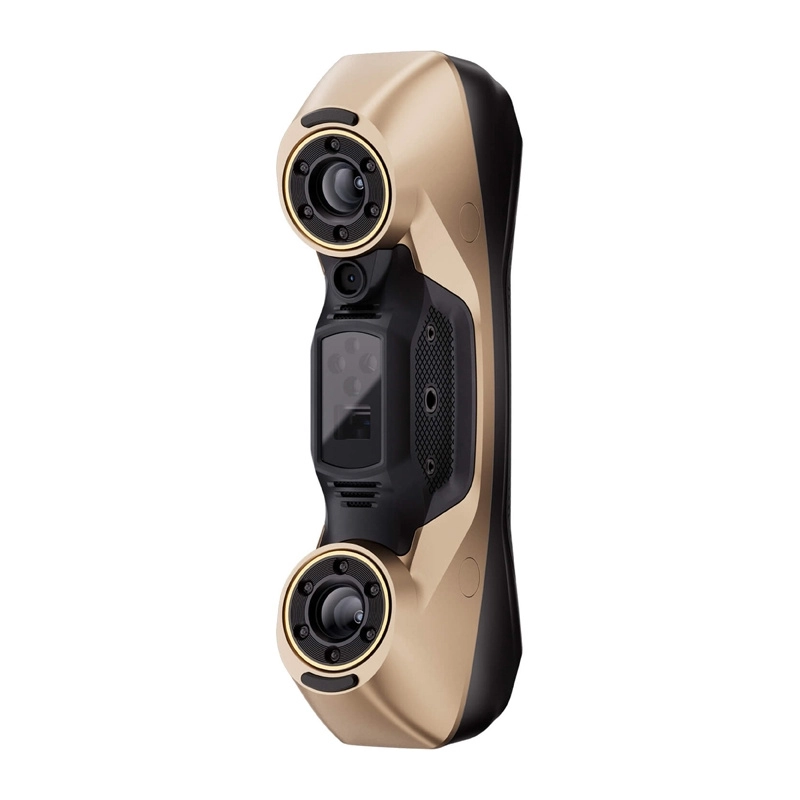

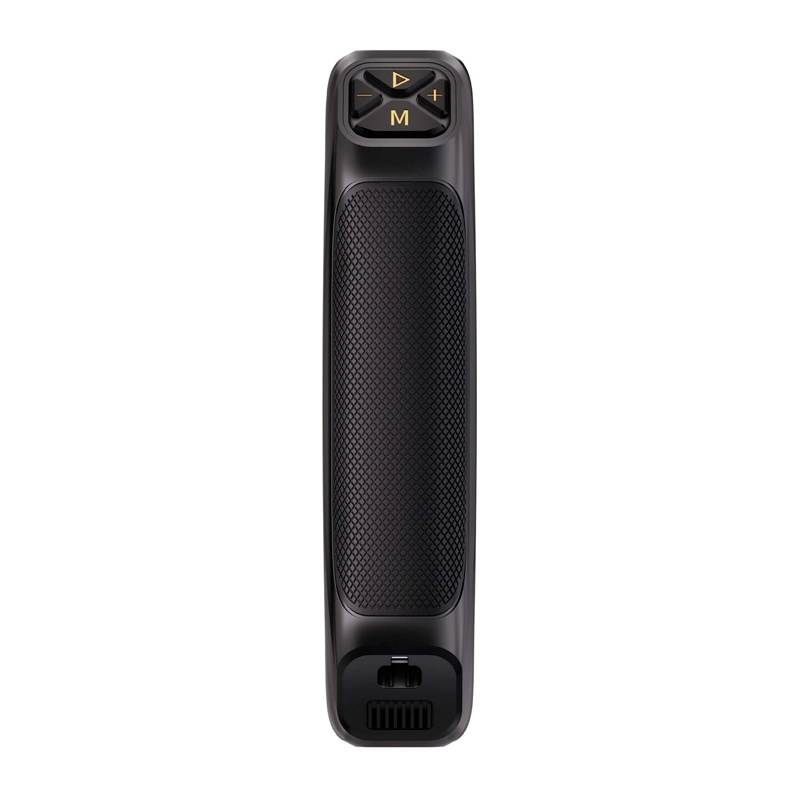

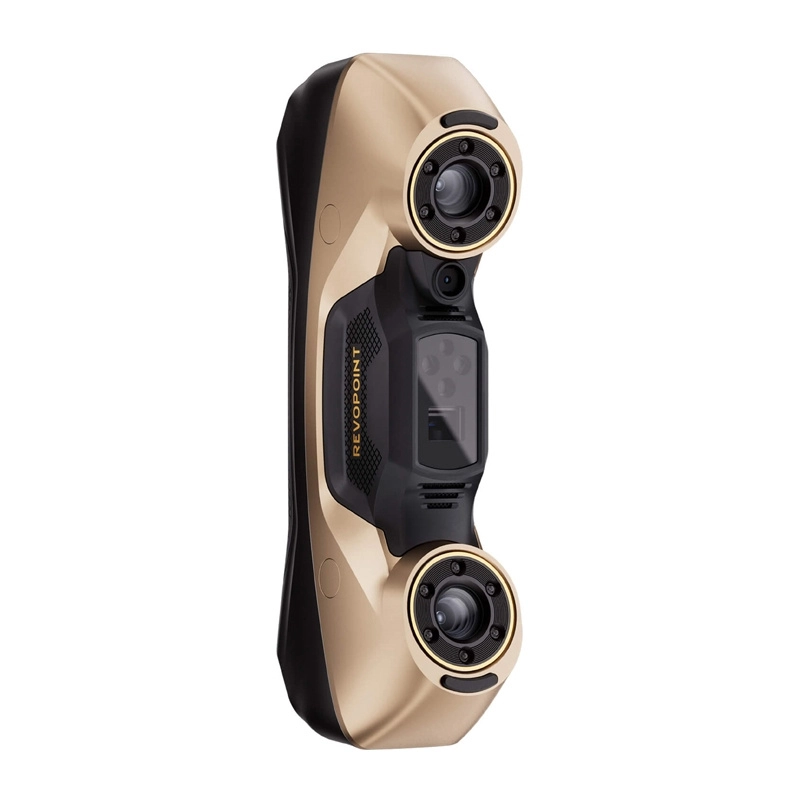

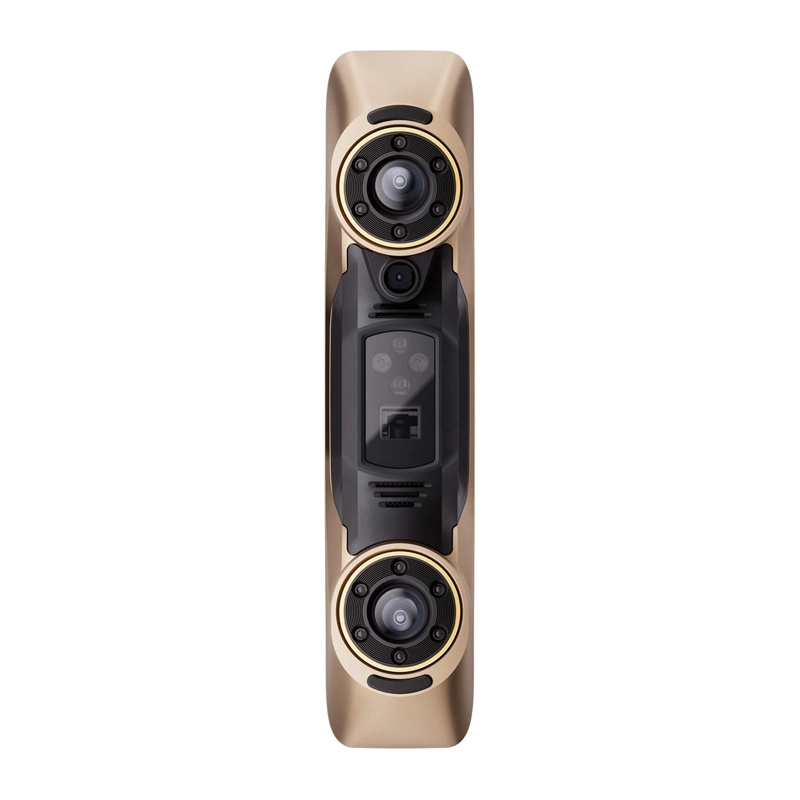

Skaner waży około 450 g i ma wymiary 211 × 94 × 47 mm. Kompaktowa konstrukcja ułatwia transport pomiędzy stanowiskami, a czterordzeniowy procesor ARM 2,0 GHz wspiera sprawne przetwarzanie danych.
