Najważniejsze cechy

✔ Trzy technologie skanowania – niebieski laser wieloliniowy, pełnopolowe światło strukturalne w podczerwieni oraz projekcja VCSEL.

✔ Dokładność do 0,03 mm – precyzyjne odwzorowanie części technicznych, modeli i drobnych detali w trybie laserowym.

✔ Obiekty od 10 × 10 × 10 mm do 2 × 2 × 2 m – możliwość digitalizacji zarówno niewielkich elementów, jak i dużych konstrukcji.

✔ Prędkość do 105 kl./s – płynne prowadzenie skanera i sprawne przechwytywanie geometrii.

✔ Do 5 000 000 punktów na sekundę – szybkie pozyskiwanie danych w trybie Full-Field.

✔ Inteligentna segmentacja AI – automatyczne oddzielanie skanowanego obiektu od tła i elementów otoczenia.

✔ Obsługa Gaussian Splatting – tworzenie efektownych, fotorealistycznych modeli do projektów cyfrowych, AR i VR.

✔ Skanowanie kolorowe RGB – rejestrowanie geometrii wraz z teksturą i barwami powierzchni.

✔ Praca w pomieszczeniach i na zewnątrz – tryb VCSEL obsługuje oświetlenie o natężeniu do 100 000 luksów.

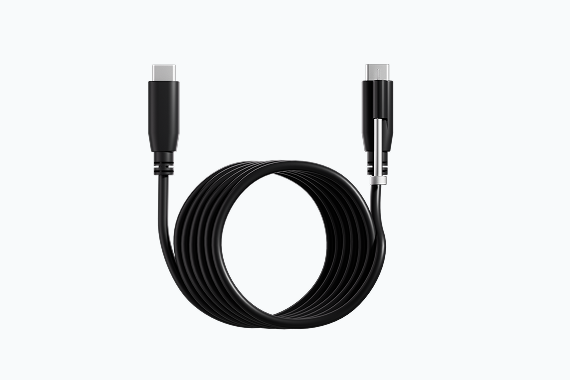

✔ Wi-Fi 6, Bluetooth 4.1 i USB-C 3.0 – wygodna współpraca z komputerami oraz urządzeniami mobilnymi.

✔ Waga zaledwie 286 g – komfortowe skanowanie ręczne podczas dłuższych sesji.

✔ Oprogramowanie Revo Scan 6 – edycja modeli i eksport do formatów CAD, druku 3D oraz wizualizacji cyfrowych.

Precyzyjne odwzorowanie drobnych detali

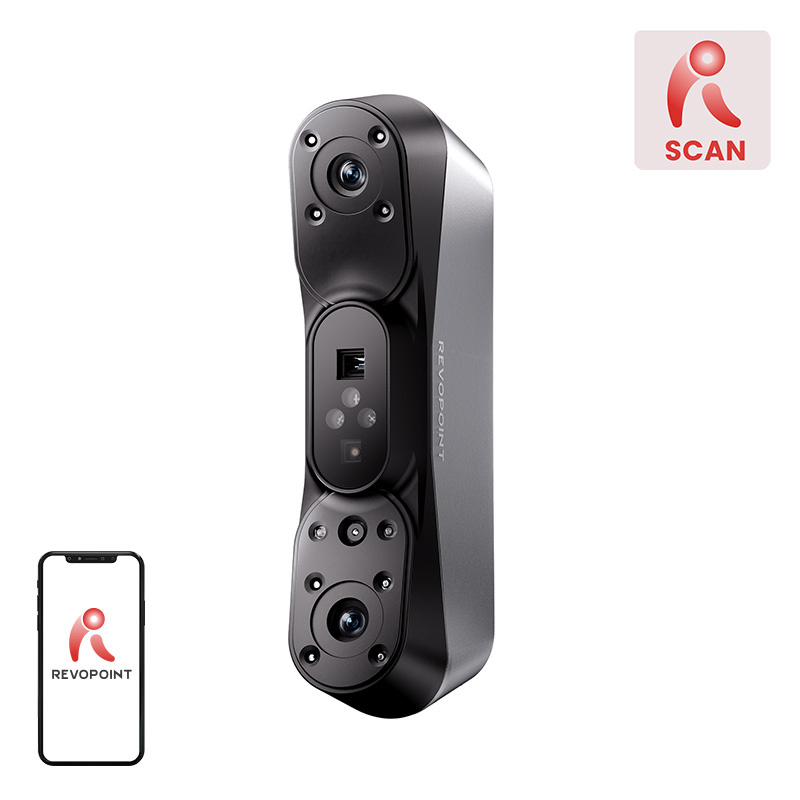

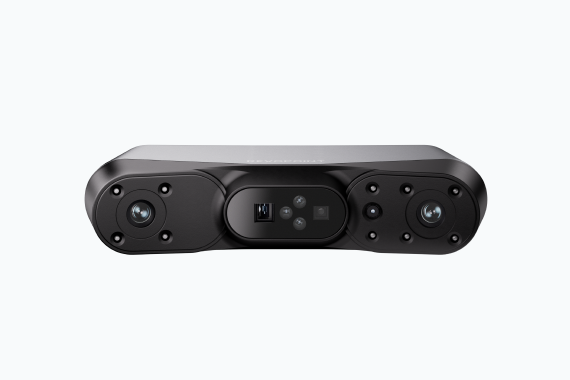

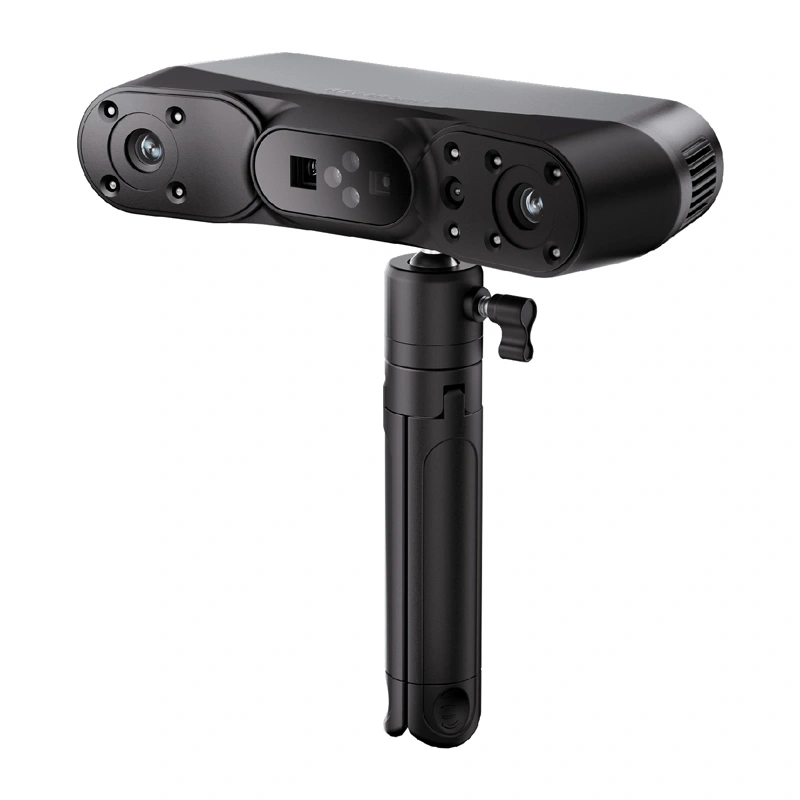

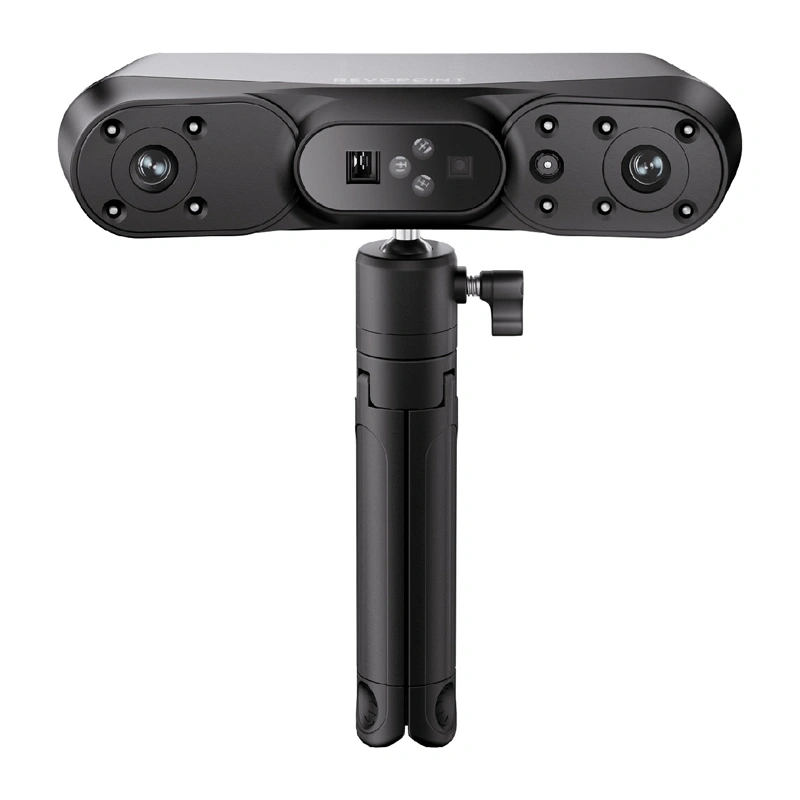

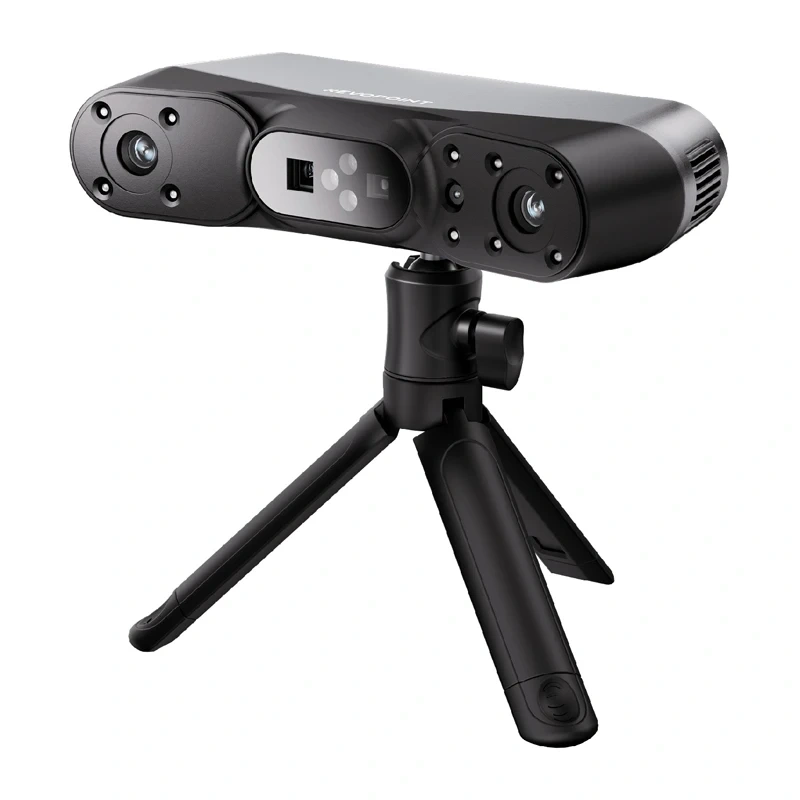

Revopoint POP 4 został zaprojektowany do zadań, w których liczy się dokładne odwzorowanie geometrii. W trybie wykorzystującym wieloliniowy niebieski laser skaner osiąga dokładność pojedynczego pomiaru do 0,03 mm, dzięki czemu może rejestrować drobne krawędzie, zagłębienia i szczegóły powierzchni.

Minimalna odległość pomiędzy punktami wynosząca do 0,05 mm umożliwia tworzenie gęstych chmur punktów, które można następnie wykorzystać w inżynierii odwrotnej, kontroli jakości, projektowaniu produktów lub przygotowaniu modeli do druku 3D.

Podczas pracy w trybach laserowych dostępna jest również dokładność objętościowa wynosząca 0,03 mm + 0,05 mm × L (m). Parametr ten pomaga zachować prawidłowe proporcje podczas digitalizacji większych elementów technicznych.

Trzy technologie dopasowane do rodzaju obiektu

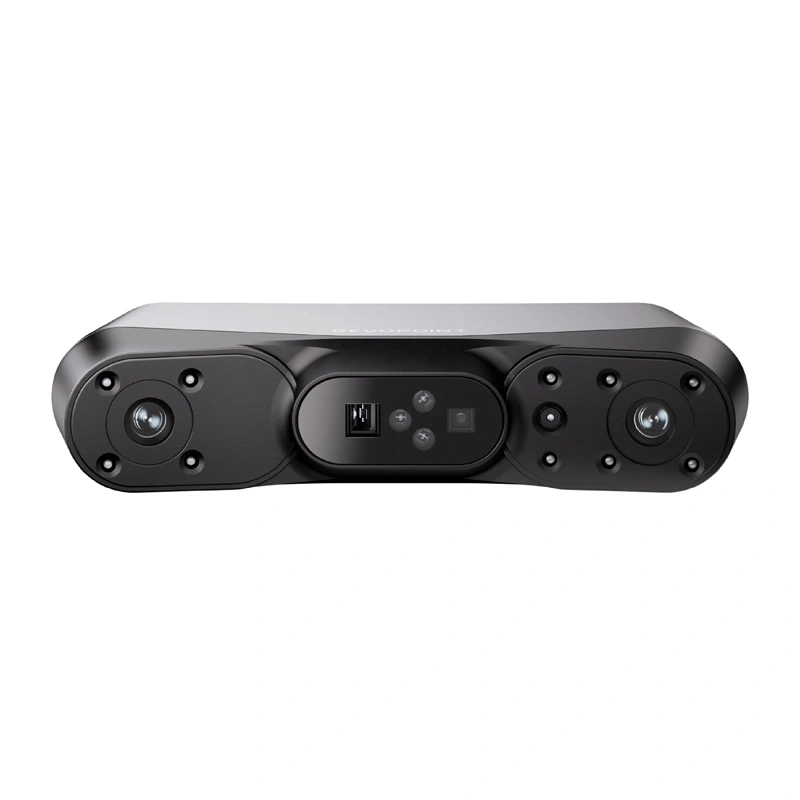

POP 4 łączy niebieski laser wieloliniowy, pełnopolowe światło strukturalne w podczerwieni oraz projekcję VCSEL. Użytkownik może wybrać metodę najlepiej odpowiadającą wielkości, powierzchni i oczekiwanej dokładności skanowanego obiektu.

30 krzyżujących się linii laserowych sprawdza się podczas digitalizacji części technicznych i obiektów wymagających wysokiej precyzji. Tryb Full-Field HD umożliwia wygodne rejestrowanie twarzy, sylwetek i przedmiotów bez konieczności rozmieszczania markerów.

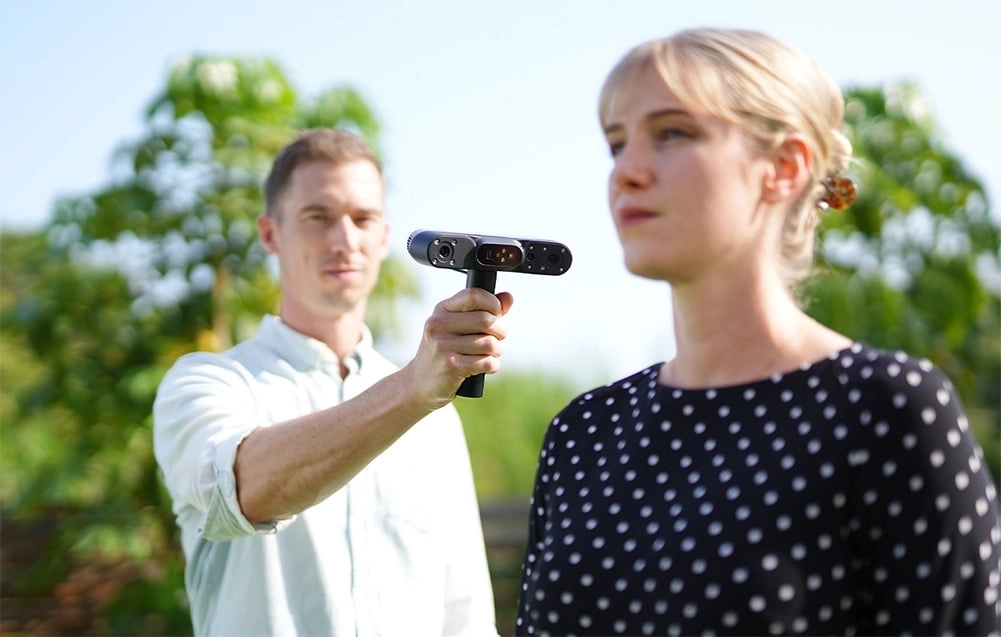

Technologia VCSEL została przygotowana do większych obiektów oraz pracy z większej odległości. Pozwala sprawnie przechwytywać dane podczas skanowania ludzi, elementów wyposażenia i rozbudowanych konstrukcji.

Fotorealistyczne modele Gaussian Splatting

Obsługa technologii Gaussian Splatting rozszerza możliwości skanera poza klasyczne modele zbudowane z siatki wielokątów. Rozwiązanie pozwala przygotowywać przestrzenne wizualizacje wyróżniające się realistycznym wyglądem i płynnym odwzorowaniem powierzchni.

Technologia lepiej prezentuje elementy trudne do odtworzenia w tradycyjnych modelach, takie jak refleksy, włosy, tkaniny, półprzezroczyste materiały i złożone tekstury. Efekt może być szczególnie przydatny podczas tworzenia cyfrowych postaci, prezentacji produktów i wirtualnych ekspozycji.

Gotowe projekty można eksportować w formacie SPLAT i wykorzystywać w materiałach AR, VR, animacjach, mediach cyfrowych oraz interaktywnych wizualizacjach.

Automatyczne oddzielanie obiektu od tła

Funkcja Real-Time AI Segmentation analizuje obraz już podczas skanowania i rozpoznaje element, który ma zostać zdigitalizowany. Tło, blat roboczy oraz niepotrzebne fragmenty otoczenia mogą być automatycznie pomijane.

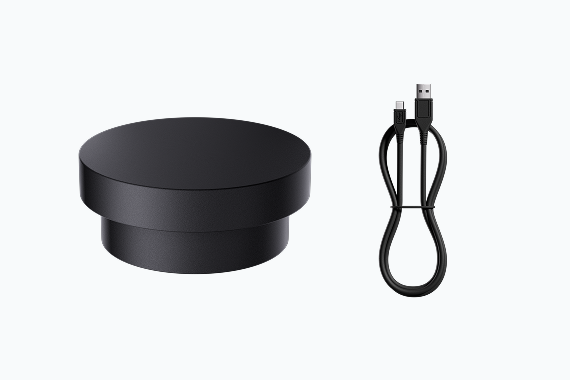

System potrafi również wykrywać dłonie osoby trzymającej przedmiot i usuwać je z rejestrowanego modelu. Jest to przydatne podczas skanowania niewielkich elementów, których nie można stabilnie ustawić na stole lub podstawce obrotowej.

Czystsze dane uzyskane już na etapie przechwytywania ograniczają czas potrzebny na ręczne usuwanie niechcianych fragmentów. Dzięki temu model może szybciej trafić do dalszej edycji, pomiarów lub przygotowania do druku.

Szybkie zbieranie danych i płynne śledzenie

W zależności od wybranej technologii POP 4 rejestruje od 15 do nawet 105 klatek na sekundę. Wysoka częstotliwość przechwytywania pomaga zachować ciągłość skanu podczas płynnego przesuwania urządzenia wokół obiektu.

Tryb laserowy może pozyskiwać do 2 000 000 punktów na sekundę, łącząc wysoką dokładność z szybkim odwzorowaniem powierzchni. W trybie Full-Field szybkość wzrasta do 5 000 000 punktów na sekundę, co usprawnia digitalizację większych przedmiotów.

Takie parametry pozwalają dostosować tempo pracy do projektu – od precyzyjnego przechwytywania drobnych części po szybkie skanowanie rzeźb, elementów wyposażenia i sylwetek ludzi.

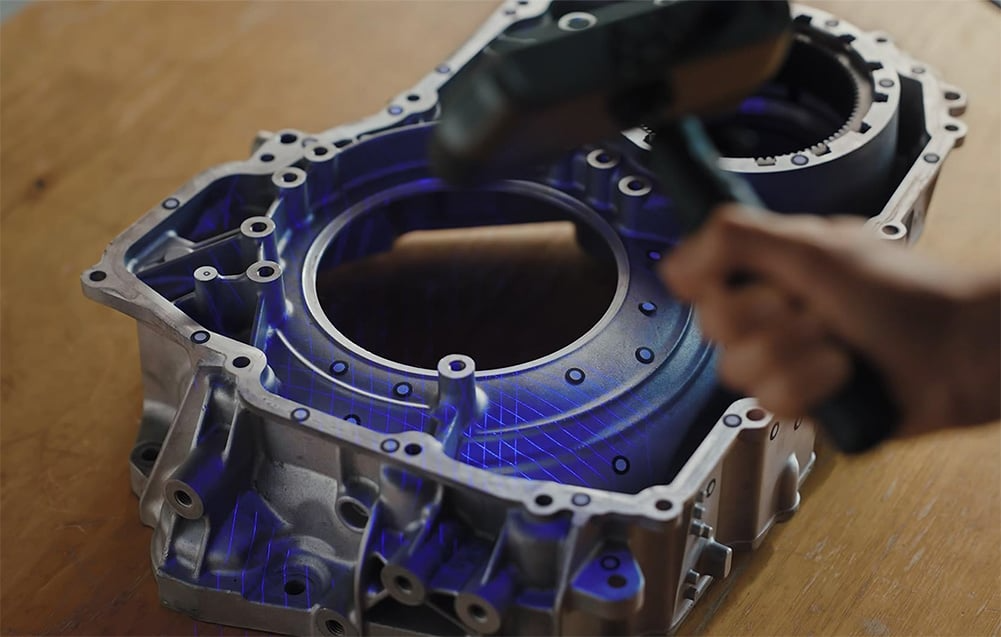

Lepsze rezultaty na ciemnych i błyszczących elementach

System wykorzystujący niebieskie światło laserowe ułatwia rejestrowanie wielu powierzchni, które mogą stanowić wyzwanie dla klasycznych skanerów światła strukturalnego. Dotyczy to między innymi ciemnych części, elementów mechanicznych i wybranych błyszczących materiałów.

W wielu sytuacjach możliwe jest rozpoczęcie pracy bez wcześniejszego nakładania sprayu matującego. Skraca to czas przygotowania obiektu i ogranicza konieczność późniejszego czyszczenia skanowanej części.

Przy powierzchniach przezroczystych, silnie refleksyjnych lub lustrzanych zastosowanie odpowiedniego sprayu skanującego może nadal być konieczne do uzyskania kompletnej i stabilnej chmury punktów.

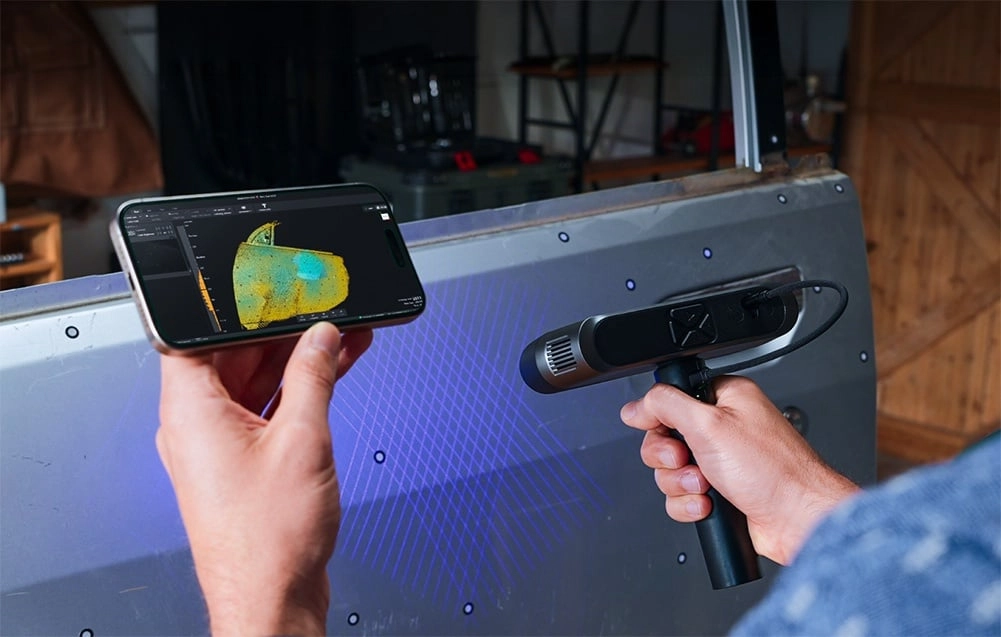

Skanowanie również w jasnym otoczeniu

Tryb VCSEL umożliwia pracę na zewnątrz przy natężeniu światła dochodzącym do 100 000 luksów. Technologia ogranicza wpływ intensywnego oświetlenia na rejestrowane dane i zwiększa możliwości pracy poza kontrolowanym studiem.

W standardowej konfiguracji tryb laserowy może być używany przy oświetleniu do 50 000 luksów. Po zastosowaniu opcjonalnego filtra Outdoor Blue Filter wartość ta może wzrosnąć do 100 000 luksów.

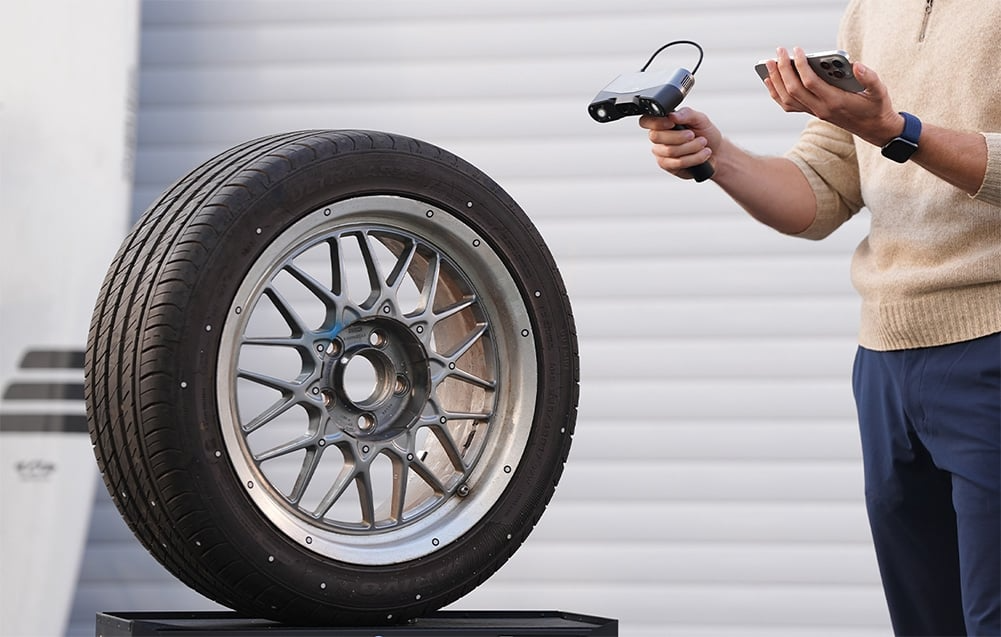

Możliwość pracy w jasnym otoczeniu sprawdza się podczas digitalizacji części pojazdów, elementów architektonicznych, obiektów terenowych oraz konstrukcji, których nie można łatwo przenieść do pomieszczenia.

Odległość robocza dopasowana do zadania

W trybie wieloliniowego lasera skaner pracuje z odległości od 200 do 400 mm. Krótszy dystans ułatwia dokładne przechwytywanie szczegółów niewielkich części, krawędzi, otworów i elementów o złożonej geometrii.

Tryby Full-Field HD i Hybrid HD obsługują odległość od 250 do 500 mm, zapewniając wygodną pracę z przedmiotami codziennego użytku, modelami, rzeźbami i sylwetkami ludzi.

Największą swobodę oferuje technologia VCSEL z zakresem od 300 do 800 mm. Większa odległość pozwala łatwiej utrzymać duży obiekt w polu widzenia oraz ogranicza konieczność częstego zmieniania pozycji operatora.

Wszechstronne zastosowanie w projektowaniu i przemyśle

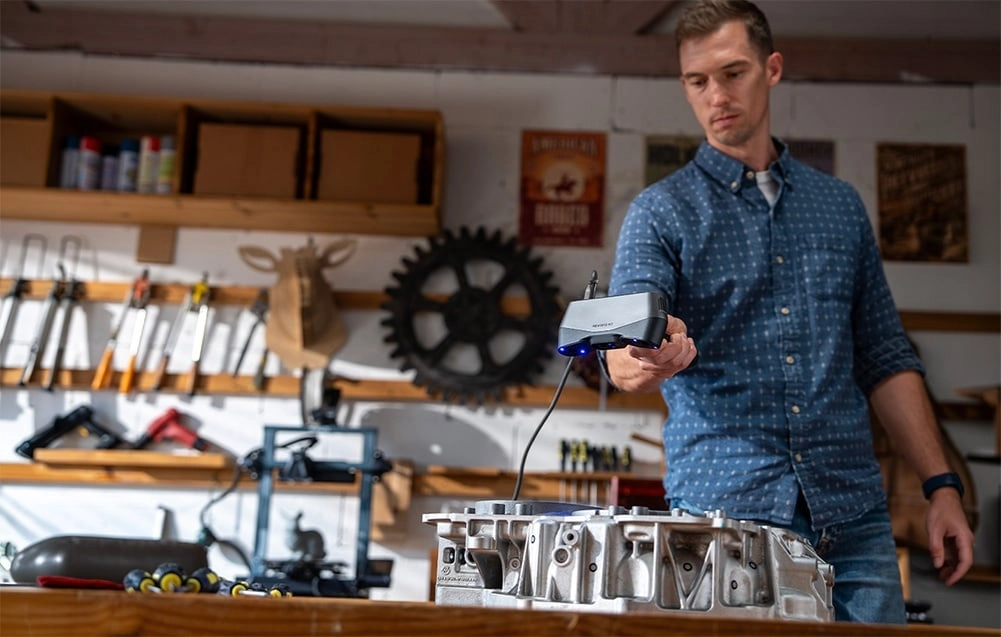

Zakres obsługiwanych obiektów od 10 × 10 × 10 mm do 2 × 2 × 2 m pozwala wykorzystywać POP 4 w wielu rodzajach projektów. Urządzenie może digitalizować drobne części mechaniczne, modele techniczne, elementy pojazdów, rzeźby i większe konstrukcje.

Dokładne dane przestrzenne mogą posłużyć do inżynierii odwrotnej, kontroli jakości, odtwarzania części i porównywania skanu z projektem CAD. Modele można także wykorzystać do przygotowania nowych komponentów lub dokumentowania stanu istniejącego obiektu.

Skaner sprawdzi się również przy tworzeniu treści cyfrowych, animacji, wizualizacji produktów, archiwizacji zabytków i budowaniu bibliotek modeli przeznaczonych do dalszej obróbki.

Revo Scan 6 i szeroki wybór formatów eksportu

Oprogramowanie Revo Scan 6 umożliwia obsługę procesu skanowania, wyrównywanie kolejnych klatek, oczyszczanie chmury punktów, tworzenie siatki oraz przygotowanie modelu do dalszego wykorzystania.

Obsługiwane formaty PLY, OBJ, STL, ASC, 3MF, GLTF, FBX oraz SPLAT pozwalają przenosić dane do programów CAD, aplikacji graficznych, środowisk animacyjnych i narzędzi do przygotowania druku 3D.

POP 4 współpracuje z systemami Windows, macOS, Android i iOS. Łączność Wi-Fi 6, Bluetooth 4.1 oraz USB-C 3.0 umożliwia przygotowanie mobilnego lub stacjonarnego stanowiska zależnie od potrzeb projektu.
