Złącza solarne AllPowers MC4 typu Y do połączenia równoległego 2 paneli
Często kupowane razem:
Zadzwoń i zamów
Opis
ZŁĄCZA SOLARNE ALLPOWERS MC4 TYPU Y
Złącza ALLPOWERS MC4 typu Y łączą równolegle dwa panele słoneczne w jeden przewód do stacji zasilania. W komplecie są dwa rozgałęźniki: jeden do przewodów plus (M/FF), drugi do minus (F/MM).
- 2 panele równolegle
- M/FF + F/MM
- IP67
- styki posrebrzane
Najważniejsze cechy

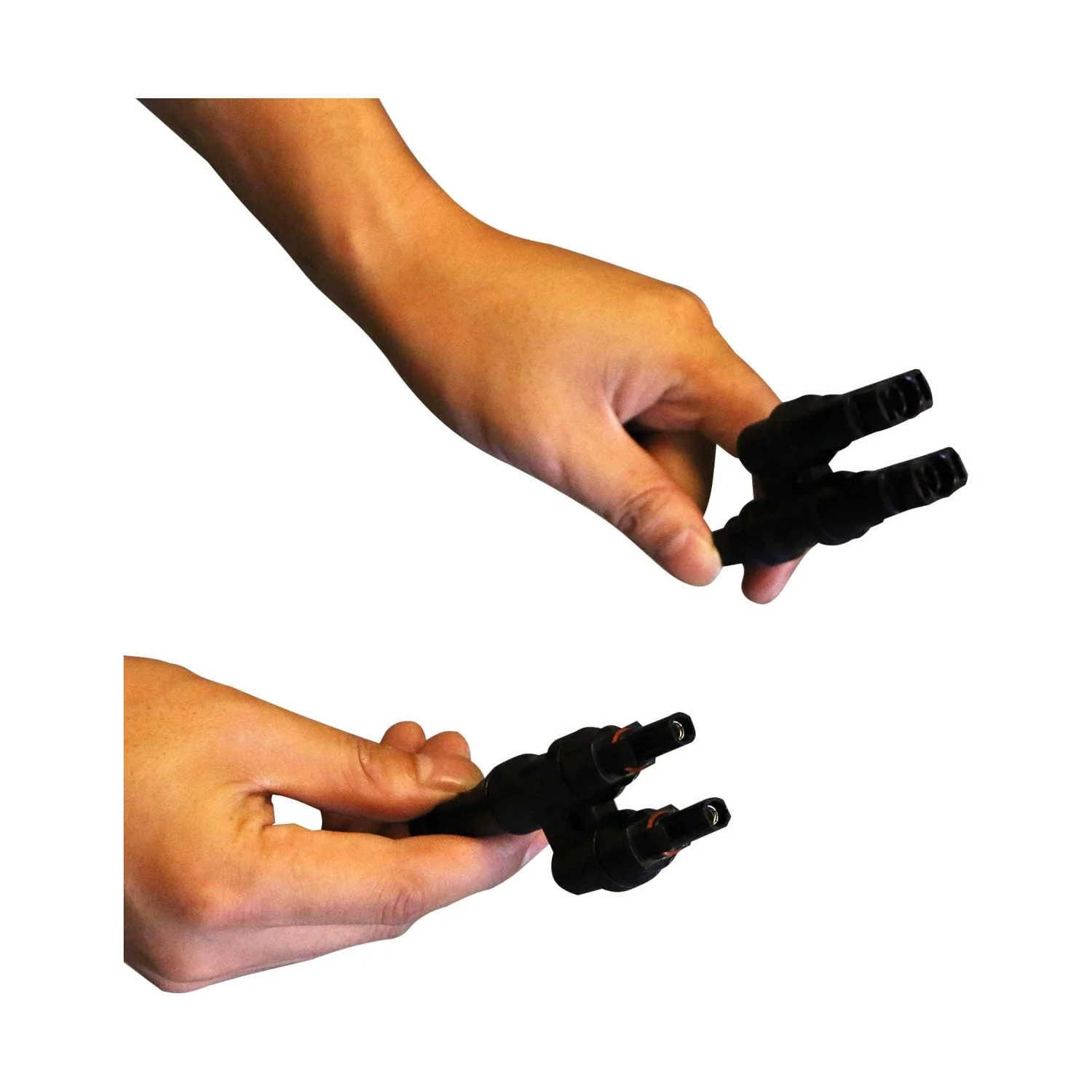

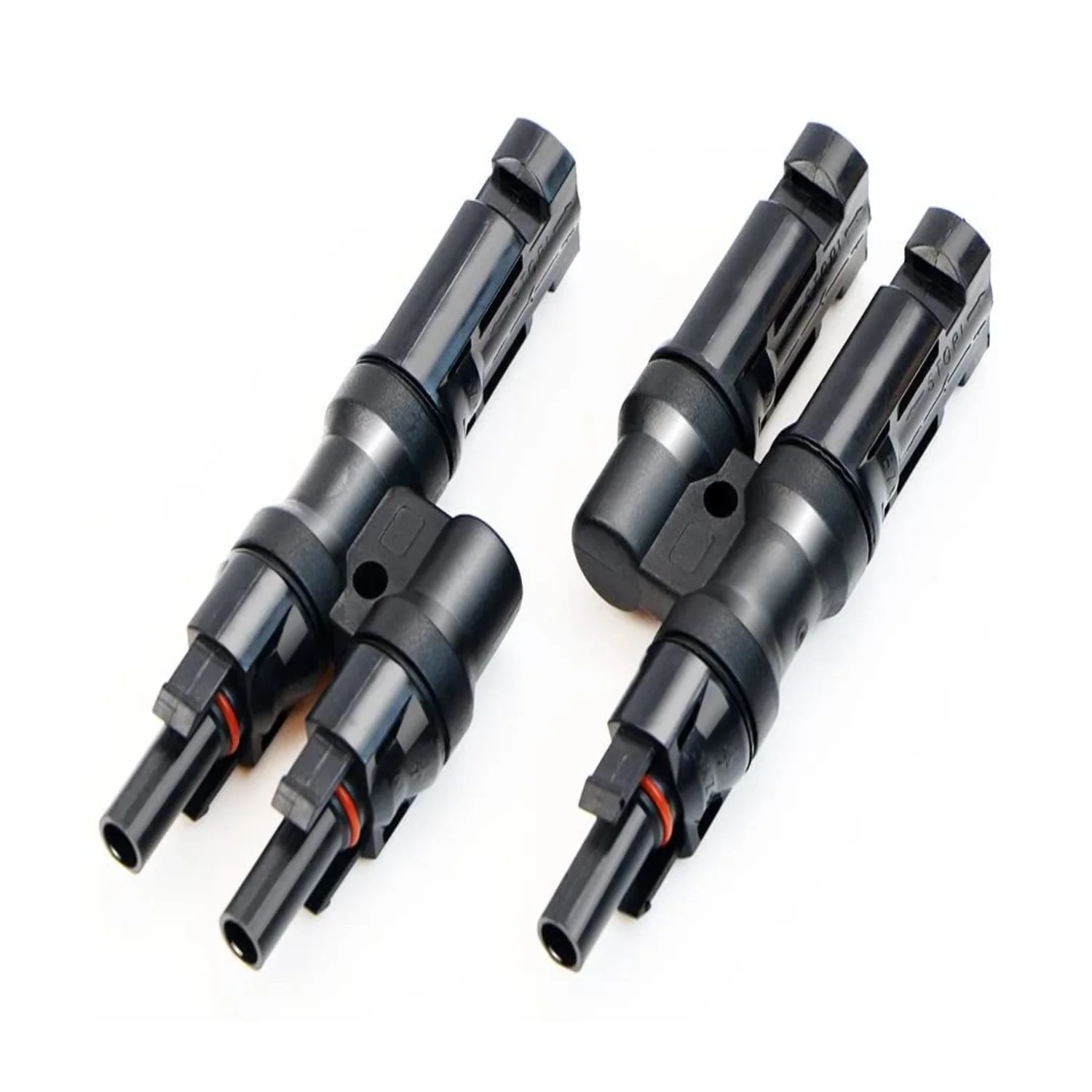

- Dwa rozgałęźniki: 1 × M/FF i 1 × F/MM, czyli komplet na jeden obwód.

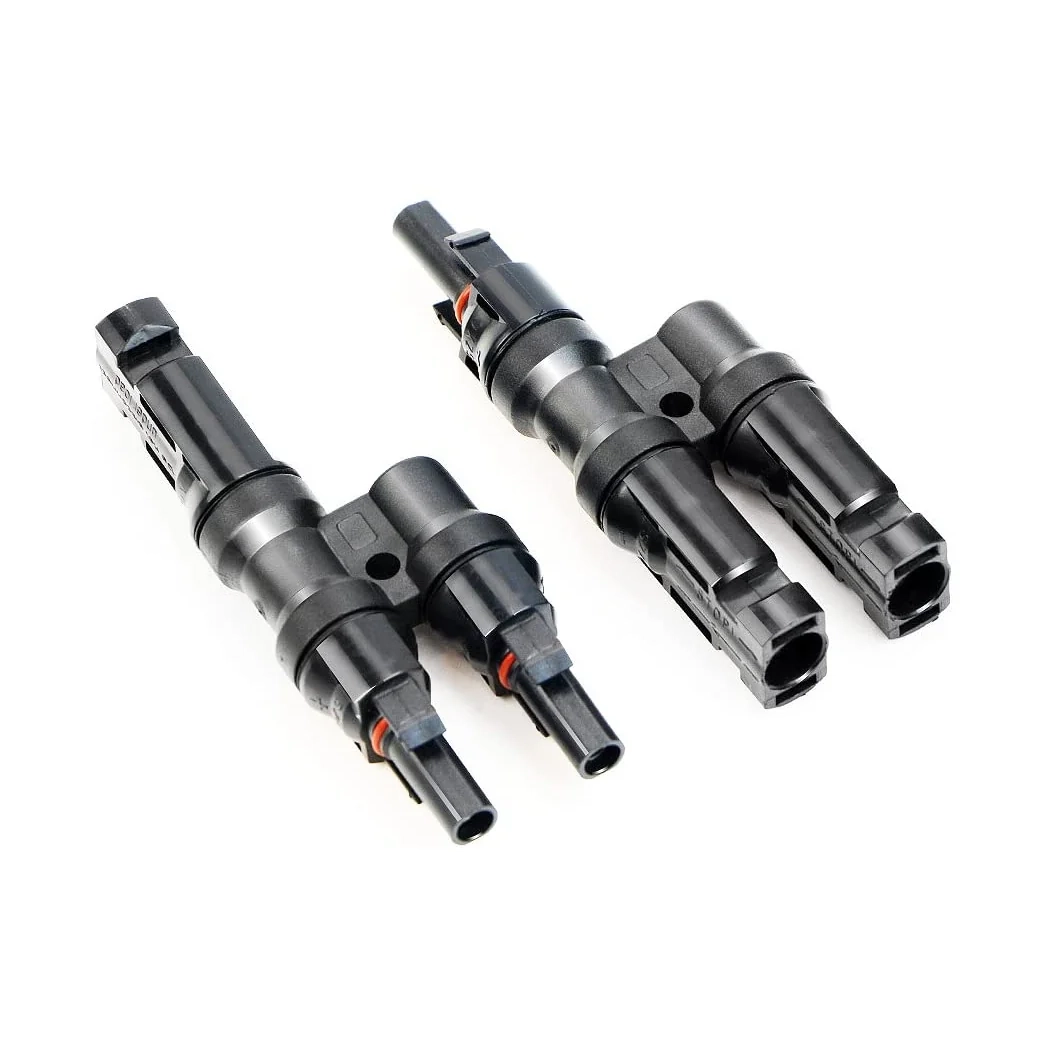

- Obudowa z tworzywa PPO z certyfikatem TÜV, styki z miedzi posrebrzanej.
- Uszczelka IP67 w złączu męskim chroni przed wodą i pyłem.
- Zatrzask samoblokujący; producent podaje pracę od −40 do ok. 88 °C.
Co daje połączenie równoległe
Przy połączeniu równoległym napięcie zostaje takie jak jednego panelu, a prądy się sumują. Dwa panele ALLPOWERS SP033 200 W (5,95 A zwarciowo każdy) dają razem ok. 11,9 A przy ok. 44 V, więc mieszczą się w wejściu 12–60 V i 13 A, jakie ma np. ALLPOWERS R4000.
Zanim połączysz panele, zsumuj ich prądy zwarciowe (Isc) i porównaj z maksymalnym prądem wejścia stacji. Łącz panele o podobnych parametrach.
Jak podłączyć

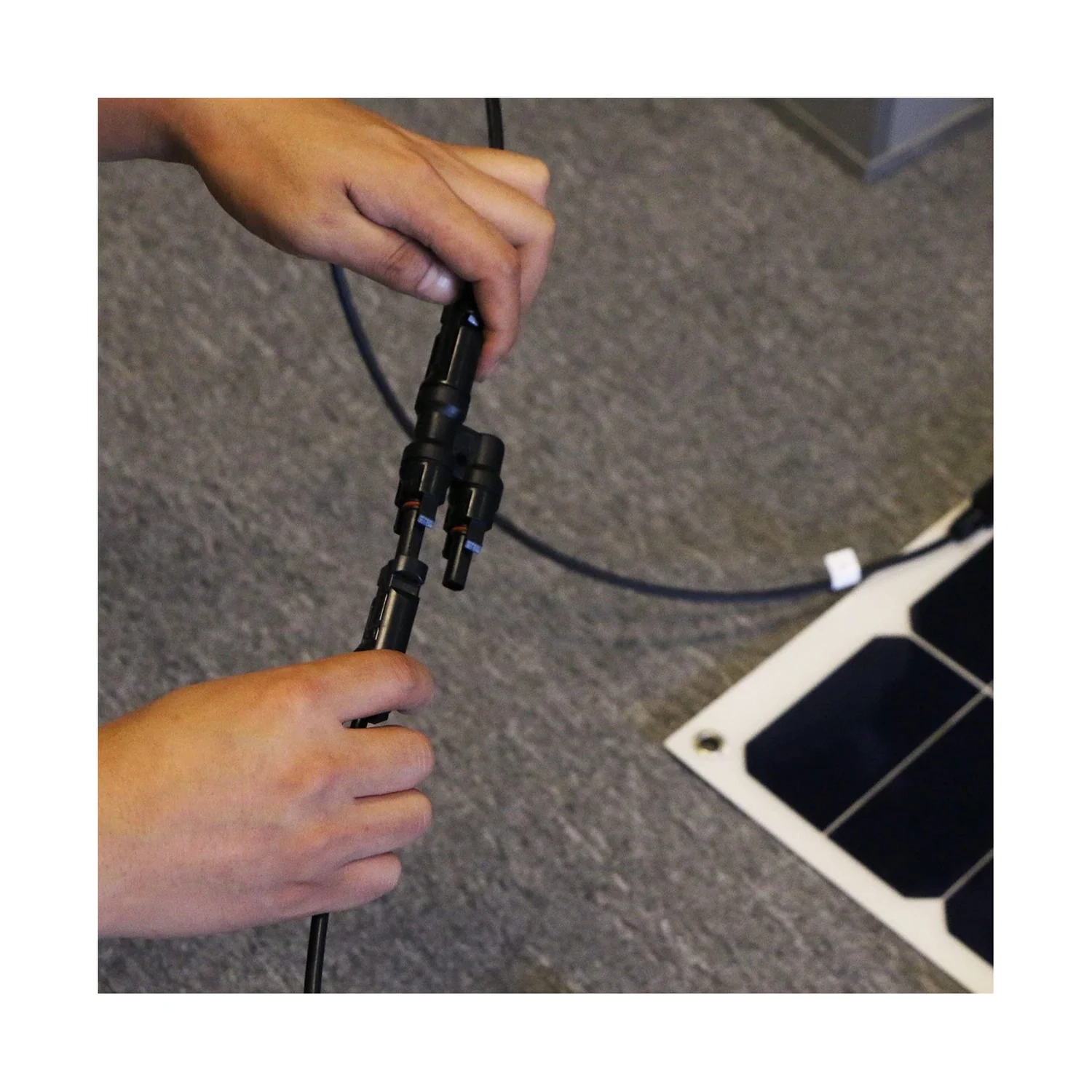

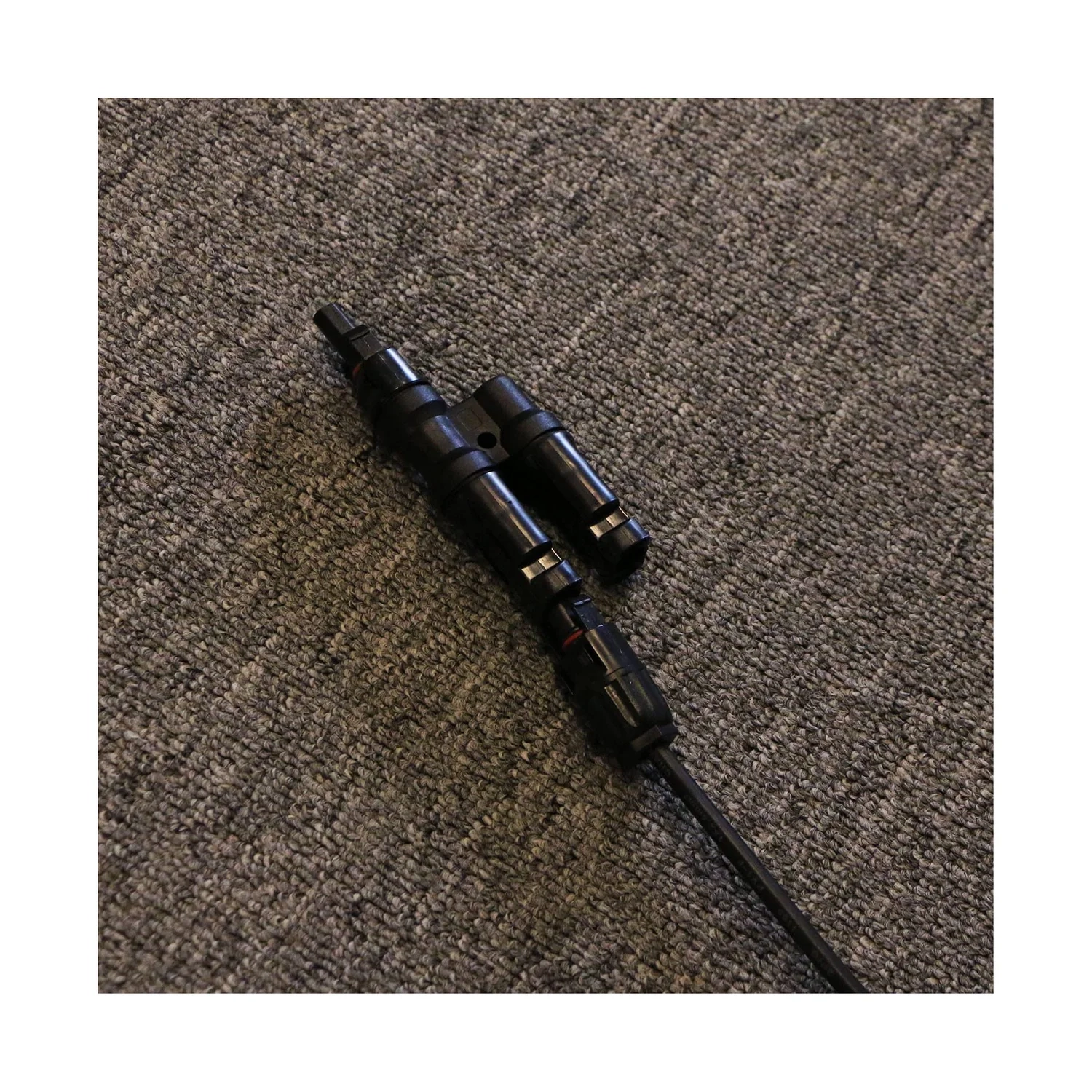

Do złącza M/FF wepnij przewody plus obu paneli, do F/MM przewody minus. Wspólne wyjścia łączysz z kablem MC4–XT60 i dalej ze stacją. Zatrzask zamyka się z kliknięciem; do rozłączenia ściśnij jego boki.
Podłączaj panele zakryte albo złożone: w słońcu na złączach od razu jest napięcie.
Dla kogo?
- Kto ma jedną stację z jednym wejściem solarnym i chce ładować ją z dwóch paneli.
- Właściciele zestawów z dwoma mniejszymi panelami, np. 100 W i 200 W tego samego typu.
Kiedy wybrać coś innego?
- Łączysz trzy panele: wybierz złącza MC4 typu T.
Specyfikacja techniczna
| Producent | ALLPOWERS |
|---|---|
| Kod producenta | ABYTSC |
| Typ | rozgałęźnik MC4 typu Y do połączenia równoległego 2 paneli |
| Komplet | 1 × M/FF, 1 × F/MM |
| Materiał obudowy | PPO (certyfikat TÜV) |
| Styki | miedź posrebrzana |
| Szczelność | IP67 (uszczelka w złączu męskim) |
| Temperatura pracy | od −40 do ok. 88 °C (według producenta) |
| Kolor | czarny |
| EAN | 6975274260563 |
Zawartość zestawu
- Złącze MC4 typu Y M/FF × 1
- Złącze MC4 typu Y F/MM × 1
O marce ALLPOWERS
ALLPOWERS produkuje przenośne stacje zasilania, panele słoneczne, powerbanki i domowe magazyny energii. Większość stacji tej marki ma ogniwa LiFePO4, aplikację i wejścia solarne XT60.
W FlyStore znajdziesz stacje zasilania ALLPOWERS od 99 Wh do 3456 Wh, składane i elastyczne panele fotowoltaiczne oraz kable i złącza do budowy zestawu solarnego.
Najczęściej zadawane pytania
1. Czy złącza Y zwiększą napięcie?
Nie. Równolegle sumuje się prąd, napięcie zostaje jak w jednym panelu.
2. Czy pasują do paneli innych marek?
Tak, jeśli panele mają standardowe złącza MC4.
3. Czy mogę zostawić złącza na deszczu?
Złącze męskie ma uszczelkę IP67, ale połączenie nie powinno leżeć w kałuży. Prowadź przewody tak, by złącza nie stykały się z ziemią.
Cechy produktu
Akcesoria do stacji zasilania
- Typ akcesorium Kabel / przedłużacz
- Rodzaj akcesorium Rozgałęźnik MC4 typu Y, 1 × M/FF i 1 × F/MM
- Kompatybilność Panele fotowoltaiczne ze złączami MC4
- Kolor Czarny
- Temperatura pracy od −40 do ok. 88 °C
