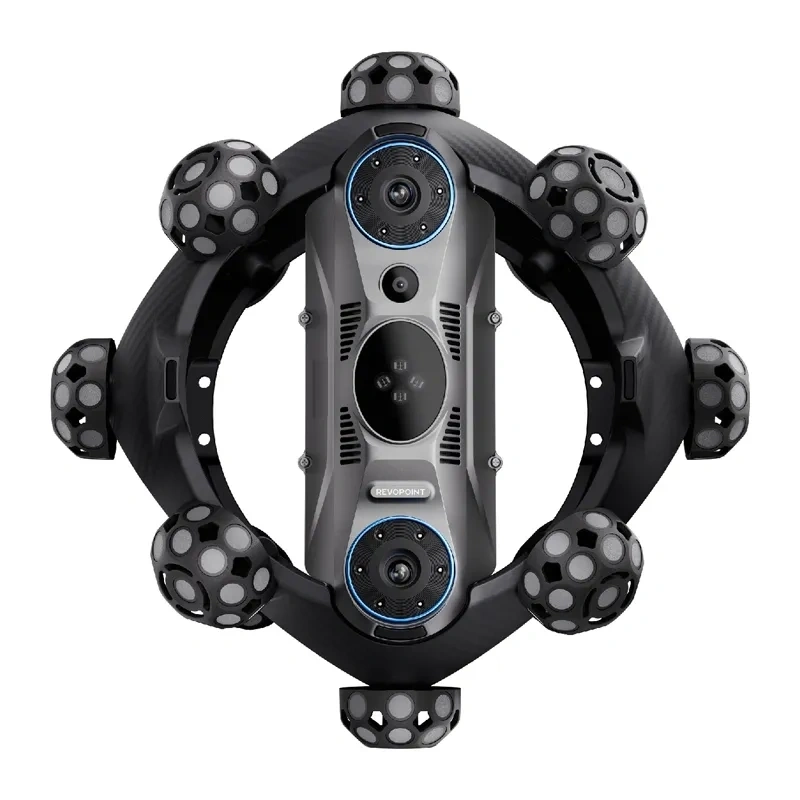

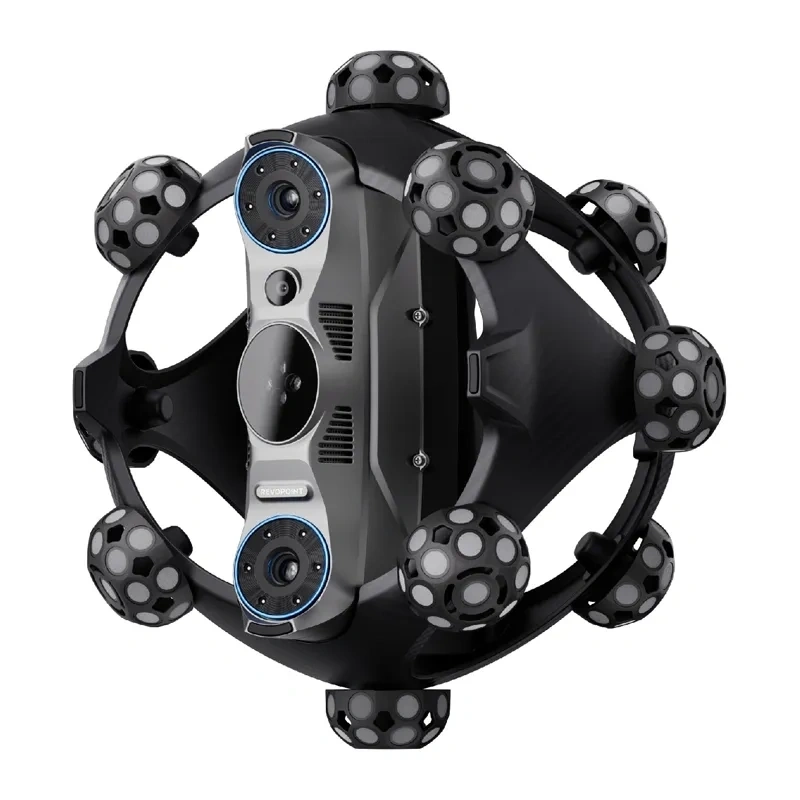

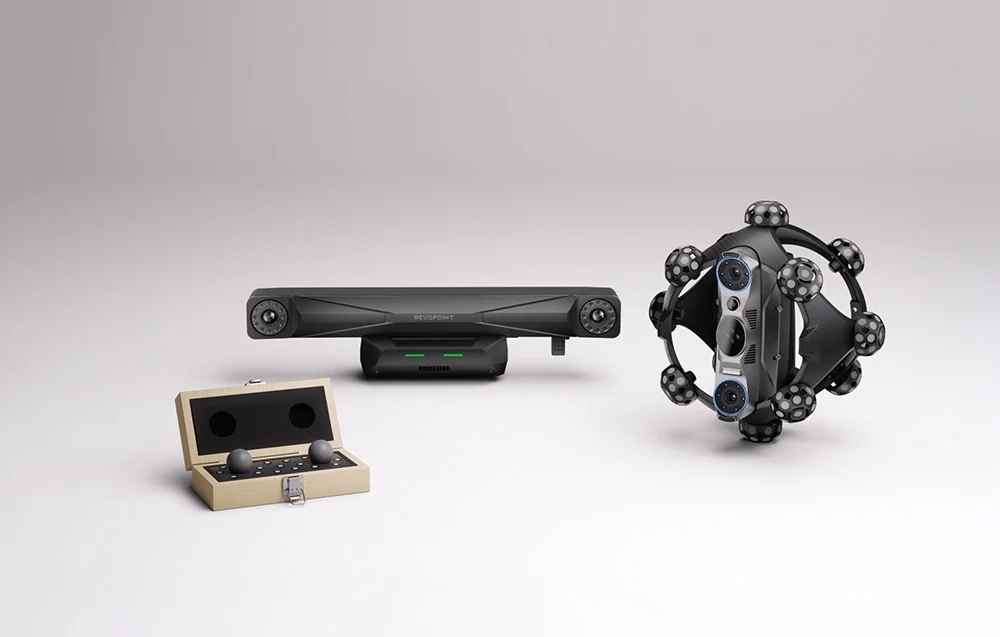

Optyczny skaner 3D Revopoint Trackit SR
Najważniejsze cechy
✔ Dokładność pojedynczej klatki 0,02 mm – precyzyjne odwzorowanie geometrii skanowanych obiektów.
✔ Do 2 000 000 punktów/s – szybkie pozyskiwanie danych podczas profesjonalnej pracy.
✔ 3 tryby skanowania – 30 krzyżowych linii, 17 równoległych linii lub pojedyncza linia laserowa.
✔ Śledzenie optyczne – wygodna praca z trakerem i dokładność objętościowa 0,02 mm + 0,04 mm × L (m).
✔ Bezprzewodowa praca – Wi-Fi 6 ułatwia skanowanie dużych obiektów i pracę w różnych lokalizacjach.
✔ Lekki skaner 1 kg – wygodny transport i komfort podczas dłuższych sesji pomiarowych.
✔ Praca z obiektami 0,01–4 m – wszechstronne zastosowanie przy małych detalach i większych elementach.
✔ Format eksportu 3D – obsługa PLY, OBJ, STL, ASC, 3MF, GLTF i FBX.
Profesjonalne skanowanie 3D bez ograniczeń miejsca
Revopoint Trackit SR to optyczny skaner 3D przeznaczony do dokładnych pomiarów, digitalizacji obiektów i tworzenia szczegółowych modeli. Łączy wysoką precyzję, optyczne śledzenie, bezprzewodową pracę i trzy tryby skanowania, dzięki czemu łatwo dopasowuje się do różnych zadań.
Konstrukcja skanera waży zaledwie 1 kg, co ułatwia transport oraz wygodną pracę w terenie, warsztacie, pracowni projektowej lub środowisku produkcyjnym. Zestaw sprawdzi się zarówno przy niewielkich detalach, jak i przy większych obiektach wymagających stabilnego śledzenia.
Trzy tryby skanowania do różnych zadań
Trackit SR oferuje trzy tryby pracy, które pozwalają dobrać sposób skanowania do konkretnego obiektu. Tryb precyzyjny wykorzystuje 30 niebieskich krzyżowych linii laserowych, co pomaga uzyskać dużą gęstość danych i dokładnie odwzorować drobne detale.
Do większych elementów możesz wykorzystać tryb dalekiego zasięgu z 17 niebieskimi równoległymi liniami laserowymi. Pojedyncza niebieska linia laserowa ułatwia natomiast skanowanie głębokich otworów i trudno dostępnych miejsc, w których standardowy tryb może być niewystarczający.
Wysoka dokładność i stabilne śledzenie optyczne
Skaner zapewnia dokładność pojedynczej klatki 0,02 mm, a maksymalna odległość między punktami połączeń wynosi 0,05 mm. Takie parametry pozwalają uzyskać szczegółowe dane 3D przy zadaniach wymagających precyzyjnego odwzorowania geometrii.

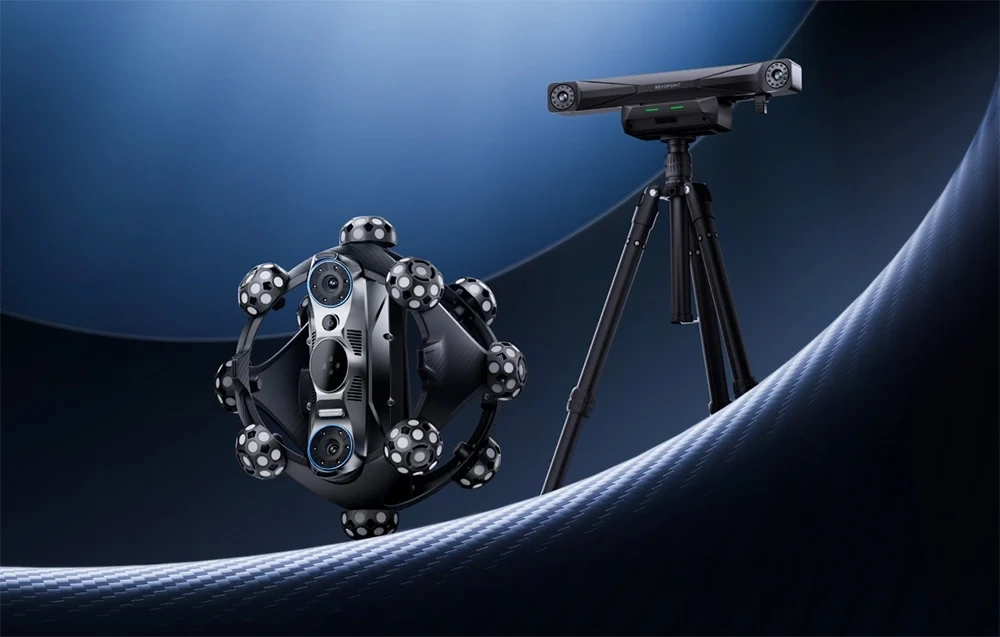

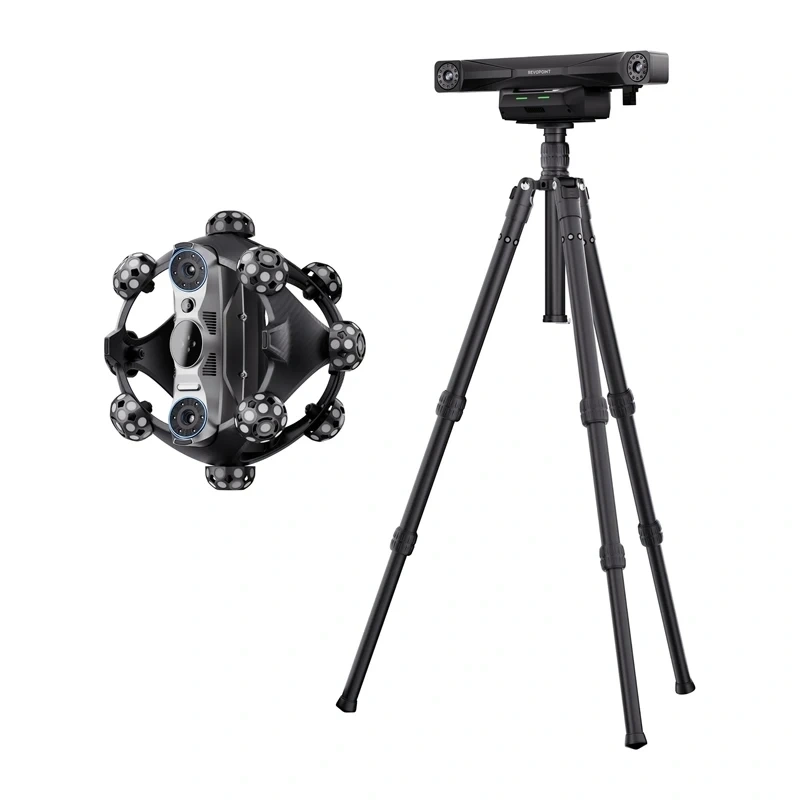

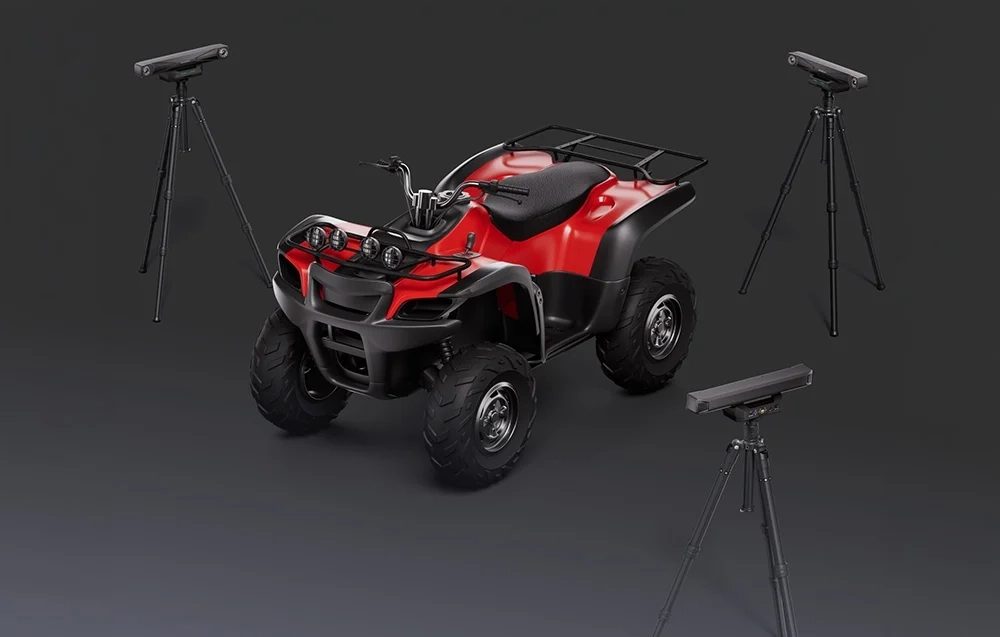

Traker zwiększa możliwości systemu podczas pracy z większymi obiektami. Dokładność pomiaru objętości w systemie śledzenia wynosi 0,02 mm + 0,04 mm × L (m), a objętość śledzenia to 3 m³. Dzięki temu Trackit SR może sprawnie pracować przy obiektach o zalecanej wielkości od 0,01 do 4 m.
Bezprzewodowa praca i szybkie zbieranie danych
Obsługa Wi-Fi 6 ułatwia pracę bezprzewodową i ogranicza problemy związane z prowadzeniem kabli wokół skanowanego obiektu. To szczególnie ważne podczas pomiarów większych elementów, pracy w różnych lokalizacjach oraz skanowania obiektów, do których trzeba podejść z kilku stron.
Maksymalna prędkość skanowania wynosi 2 000 000 punktów na sekundę, co znacząco przyspiesza pozyskiwanie danych. Obszar pojedynczego uchwycenia wynosi od 123 × 130 mm przy 200 mm do 330 × 325 mm przy 500 mm, zależnie od odległości roboczej i wybranego trybu.
Gotowy do pracy w wymagających warunkach
Proces kalibracji został zoptymalizowany tak, aby konfiguracja systemu przebiegała sprawnie i pozwalała szybko przejść do skanowania. Urządzenie może pracować również na zewnątrz przy natężeniu oświetlenia dochodzącym do 100 000 luksów, zachowując wysoką jakość pozyskiwanych danych w jasnym otoczeniu.
Trackit SR umożliwia tworzenie modeli z geometrią oraz kolorem, a obsługiwane formaty plików, takie jak PLY, OBJ, STL, ASC, 3MF, GLTF i FBX, ułatwiają dalszą pracę z danymi w różnych programach projektowych, pomiarowych i produkcyjnych.
Oprogramowanie Revo Measure i Revo Track
Dedykowane programy Revo Measure i Revo Track usprawniają pomiary, obsługę systemu oraz dalszą obróbkę danych. Dzięki nim możesz wygodniej kontrolować proces skanowania, pracować z pozyskanymi modelami i przygotowywać dane do kolejnych etapów projektu.
Połączenie skanera, trakera, akcesoriów kalibracyjnych i oprogramowania tworzy kompletne narzędzie do profesjonalnej digitalizacji 3D, kontroli wymiarowej, dokumentacji obiektów oraz pracy z modelami przestrzennymi.
Zawartość zestawu
✔ 1x Skaner
✔ 1x Traker
✔ 1x Gimbal dwuosiowy z funkcją autokalibracji
✔ 1x Statyw
✔ 1x Adapter gimbala
✔ 1x Szybkozłączka

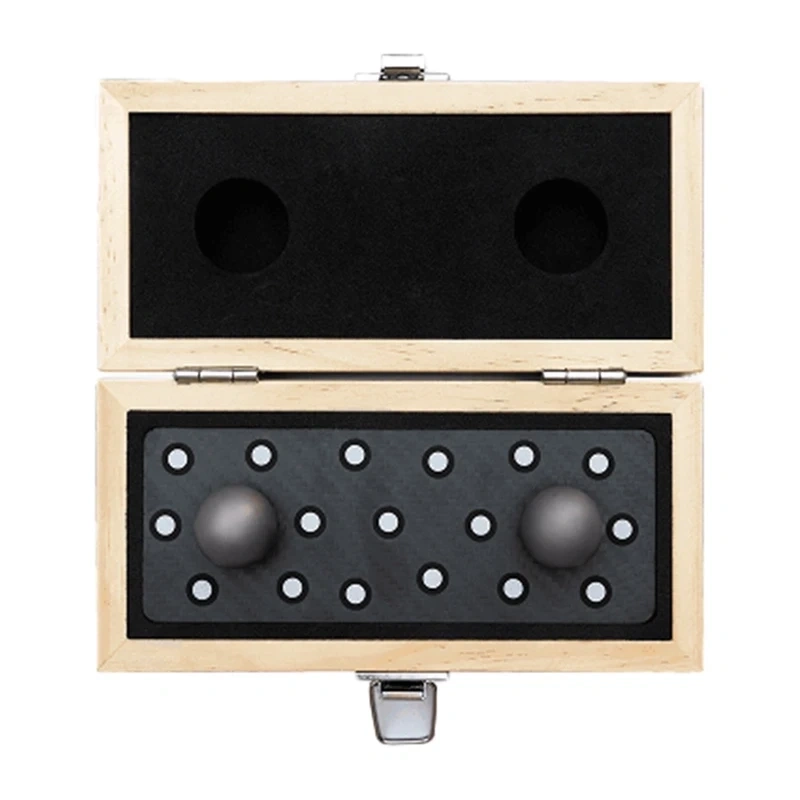

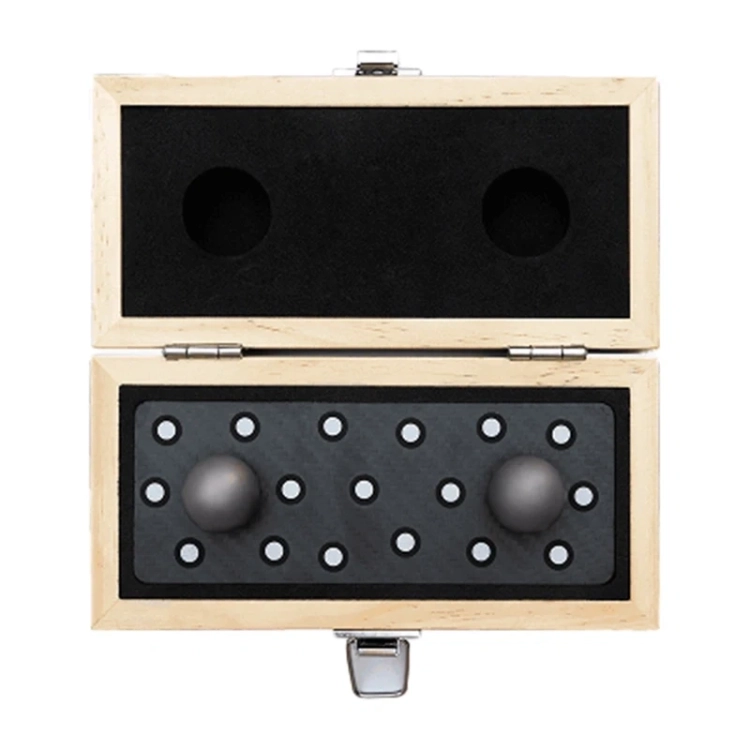

✔ 1x Płyta kalibracyjna
✔ 1x Tyczka kalibracyjna
✔ 1x Zasilacz
✔ 1x Kabel trakera do PC
✔ 1x Kabel skanera do PC
✔ 1x Kabel skanera traker-skaner
✔ 1x Kabel gimbala traker-gimbal
✔ 1x Etui na kable
✔ 20x Magnetyczne markery
✔ 200x Markery
✔ 1x Etui z kółkami
✔ 2x Akumulator skanera
✔ 1x Ładowarka akumulatorów skanera
Specyfikacja skanera
| Producent | Revopoint |
| Model | Trackit SR Standard |
| Dokładność pojedynczej klatki | 0,02 mm |
| Maksymalna odległość między punktami połączeń | 0,05 mm |
| Maksymalna prędkość skanowania | 2 000 000 punktów na sekundę |
| Źródło światła | Tryb precyzyjny: 30 niebieskich krzyżowych linii laserowych / tryb dalekiego zasięgu: 17 niebieskich równoległych linii laserowych / tryb głębokich otworów: 1 niebieska pojedyncza linia laserowa |
| Odległość robocza | Krzyżujące się linie laserowe: 200–400 mm / równoległe linie laserowe: 250–500 mm / pojedyncza linia laserowa: 200–400 mm |
| Pojedynczy obszar uchwycenia przy najbliższej odległości | 123 × 130 mm przy 200 mm |
| Pojedynczy obszar uchwycenia przy największej odległości | 330 × 325 mm przy 500 mm |
| Wersja Wi-Fi | Wi-Fi 6 |
| Waga | 1 kg |
| Wymiary | 250 × 250 × 177 mm |
| Temperatura robocza | 0°C – 30°C |
| Obsługiwane formaty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiał wykonania | Rama: włókno węglowe / obudowa: poliwęglan |

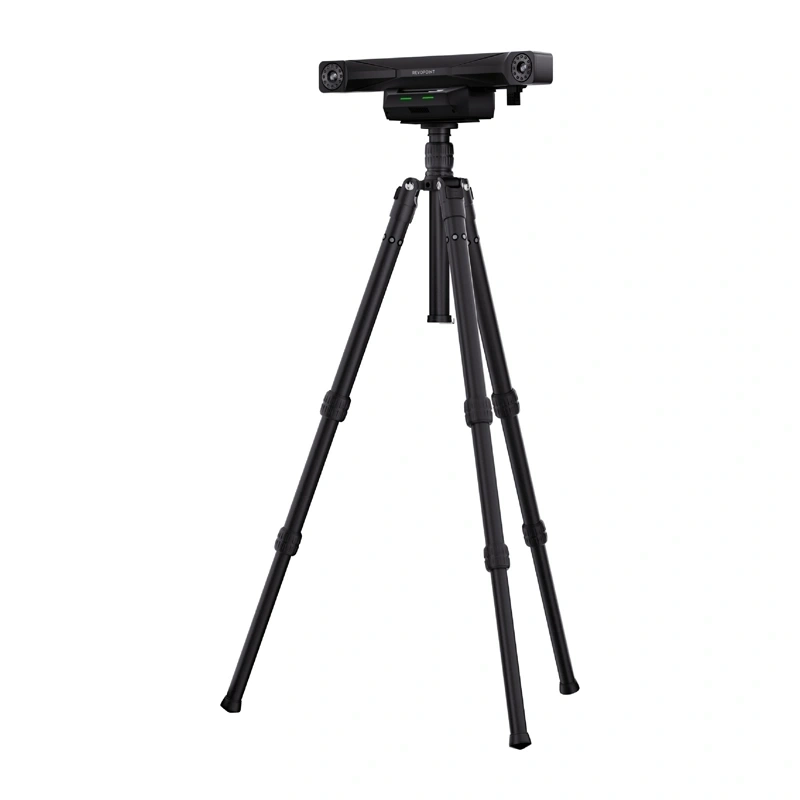

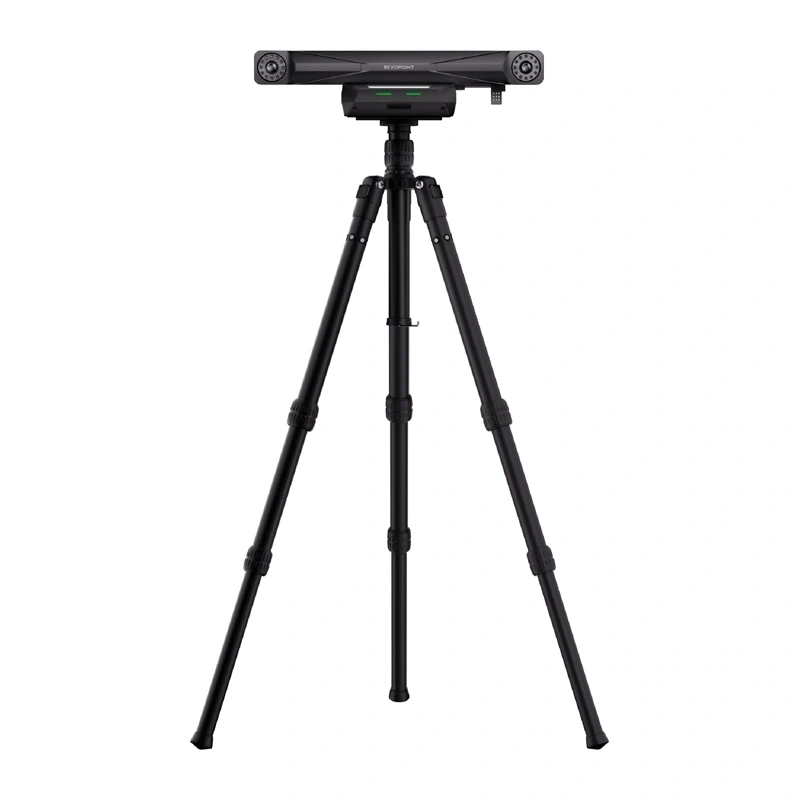

Specyfikacja trakera
| Zalecana wielkość skanowanych przedmiotów | 0,01–4 m |
| Dokładność pomiaru objętości | 0,02 mm + 0,04 mm × L (m) |
| Odległość robocza | 800–2500 mm |
| Minimalny obszar śledzenia | 587 × 569 mm przy 800 mm |
| Maksymalny obszar śledzenia | 2075 × 1778 mm przy 2500 mm |
| Objętość śledzenia | 3 m³ |
| Waga | 1,5 kg |
| Wymiary | 441 × 111 × 103 mm |
| Pasmo śledzenia | NIR |
| Ponowna kalibracja przez użytkownika | Kalibracja ręczna |
| Obsługiwane akcesoria | Płytka kalibracyjna, słupek kalibracyjny, blok mocujący, uchwyt na baterie |
Cechy produktu
Skanery 3D
- Typ i technologia skanowania Optyczny skaner 3D z systemem śledzenia, niebieskie linie laserowe
- Dokładność pojedynczej klatki 0,02 mm
- Dokładność objętościowa 0,02 mm + 0,04 mm × L (m)
- Waga urządzenia Skaner 1 kg / traker 1,5 kg
- Wymiary urządzenia Skaner 250 × 250 × 177 mm / traker 441 × 111 × 103 mm
- Odległość między punktami 0,05 mm
- Odległość robocza Skaner 200–500 mm zależnie od trybu / traker 800–2500 mm
- Obszar pojedynczego skanu 123 × 130 mm przy 200 mm / 330 × 325 mm przy 500 mm
- Zakres wielkości skanowanych obiektów 0,01–4 m
- Maksymalna prędkość skanowania 2 000 000 punktów na sekundę
- Szybkość zbierania punktów 2 000 000 punktów na sekundę
- Źródło światła 3D Niebieskie linie laserowe
- Tryby skanowania Tryb precyzyjny 30 niebieskich krzyżowych linii laserowych / tryb dalekiego zasięgu 17 niebieskich równoległych linii laserowych / tryb głębokich otworów 1 niebieska pojedyncza linia laserowa
- Skanowanie w kolorze Tak
- Skanowanie na zewnątrz Tak, przy oświetleniu do 100 000 luksów
- Łączność Wi-Fi 6, połączenie przewodowe z PC / trakerem
- Oprogramowanie Revo Measure, Revo Track
