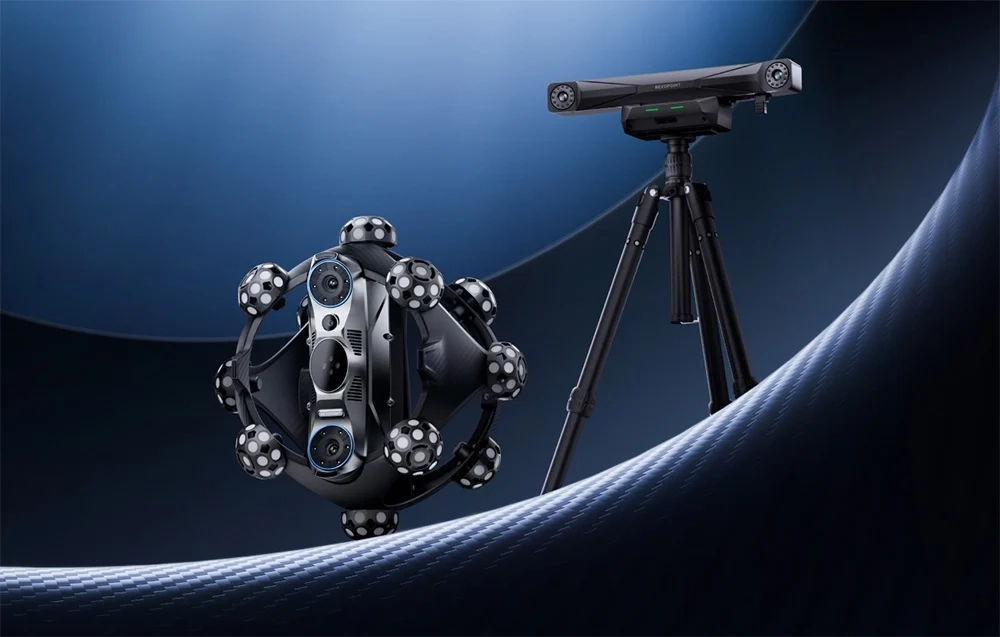

Skaner optyczny 3D Revopoint Trackit SR CMM
Najważniejsze cechy
✔ Dokładność pojedynczej klatki 0,02 mm – precyzyjne odwzorowanie geometrii skanowanych obiektów.
✔ Do 2 000 000 punktów/s – szybkie pozyskiwanie danych podczas profesjonalnych pomiarów 3D.
✔ 3 tryby skanowania – 30 krzyżowych linii, 17 równoległych linii lub pojedyncza linia laserowa.
✔ Śledzenie optyczne bez markerów – szybsze przygotowanie obiektu i wygodniejsza praca.
✔ Bezprzewodowa praca – Wi-Fi 6 ułatwia skanowanie dużych obiektów i pracę w terenie.
✔ Lekki skaner 1 kg – wygodny transport i komfort podczas dłuższych sesji pomiarowych.
✔ Praca przy oświetleniu do 100 000 luksów – możliwość używania także na zewnątrz.
✔ Revo Measure w zestawie – roczna subskrypcja oprogramowania dla Windows 10/11.
Profesjonalne skanowanie 3D w różnych miejscach pracy
Revopoint Trackit SR CMM łączy wysoką dokładność skanowania, optyczne śledzenie i bezprzewodową pracę, dzięki czemu sprawdzi się zarówno przy niewielkich detalach, jak i większych elementach. To rozwiązanie dla użytkowników, którzy potrzebują szybkiego, mobilnego i precyzyjnego systemu pomiarowego.

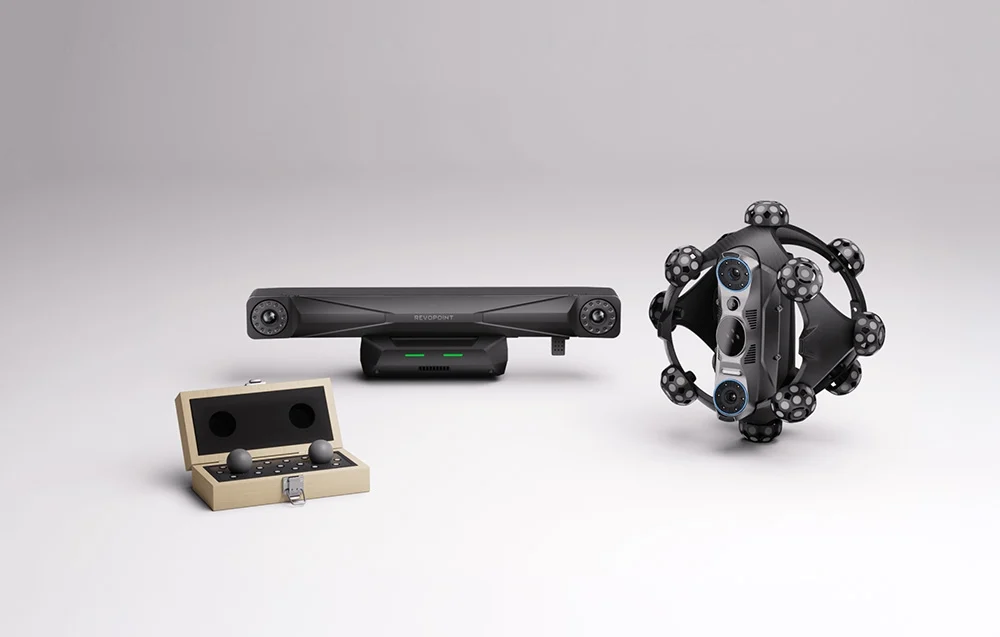

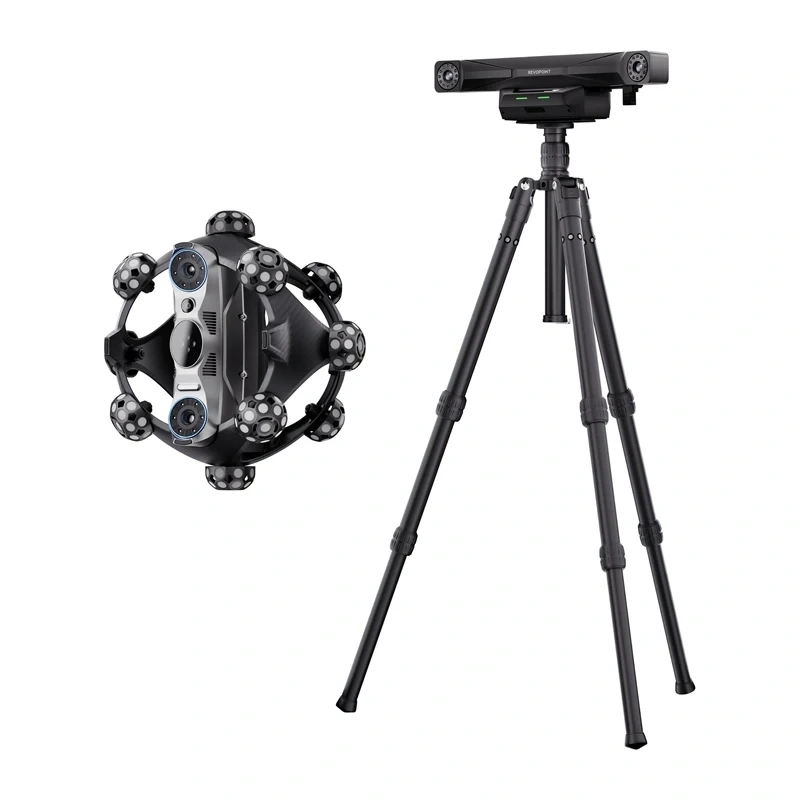

Lekka konstrukcja skanera ważącego 1 kg ułatwia transport oraz pracę w różnych lokalizacjach. W połączeniu z trakerem, gimbalem, statywem, płytami kalibracyjnymi i dedykowanym oprogramowaniem zestaw tworzy kompletne środowisko do digitalizacji obiektów 3D.

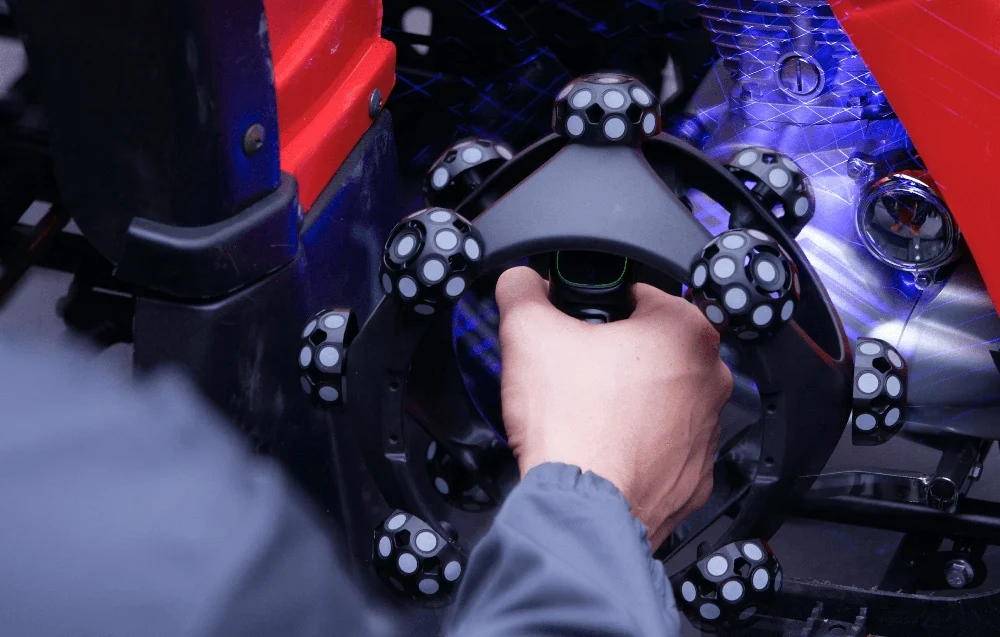

Trzy tryby skanowania do różnych zadań
Trackit SR oferuje trzy specjalistyczne tryby pracy, które pozwalają dobrać sposób skanowania do konkretnego obiektu. W trybie precyzyjnym urządzenie wykorzystuje 30 niebieskich krzyżowych linii laserowych, co pomaga uzyskać wysoką gęstość danych i dokładne odwzorowanie detali.
Do większych elementów możesz wykorzystać tryb dalekiego zasięgu z 17 równoległymi liniami laserowymi. Z kolei pojedyncza niebieska linia laserowa ułatwia skanowanie głębokich otworów i trudno dostępnych miejsc, zwiększając wszechstronność urządzenia.

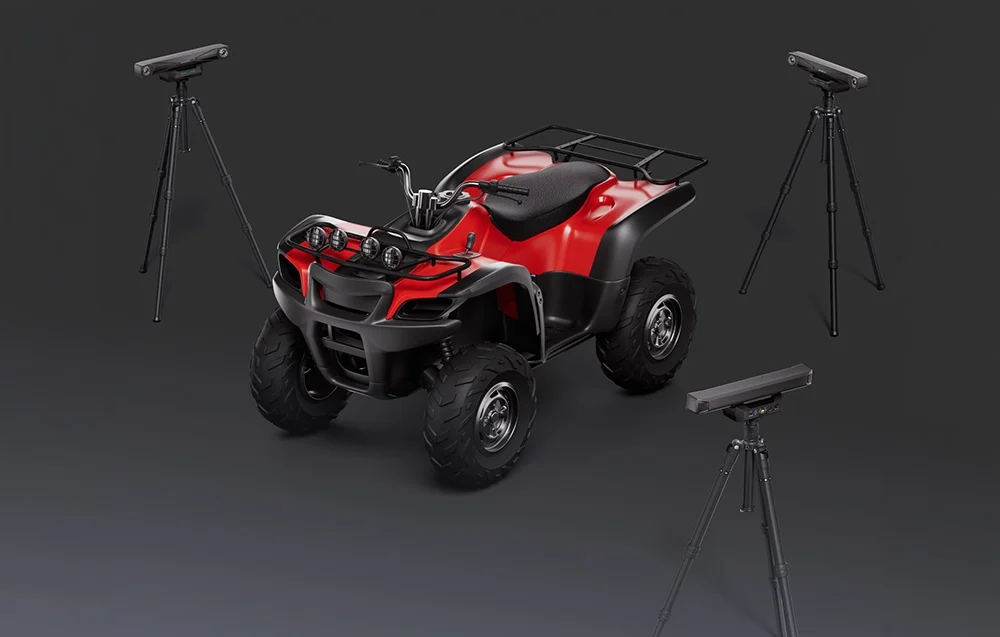

Wysoka dokładność i śledzenie optyczne
System optycznego śledzenia upraszcza przygotowanie obiektu do pracy, ponieważ ogranicza konieczność stosowania markerów. Traker zapewnia dokładność pomiaru objętości na poziomie 0,02 mm + 0,04 mm × L (m), co pozwala precyzyjnie odwzorowywać geometrię także przy większych modelach.
Skaner osiąga dokładność pojedynczej klatki 0,02 mm i może rejestrować dane z prędkością do 2 000 000 punktów na sekundę. Krótki, około dwuminutowy czas stabilizacji termicznej pozwala szybciej rozpocząć pomiary bez długiego oczekiwania na gotowość urządzenia.

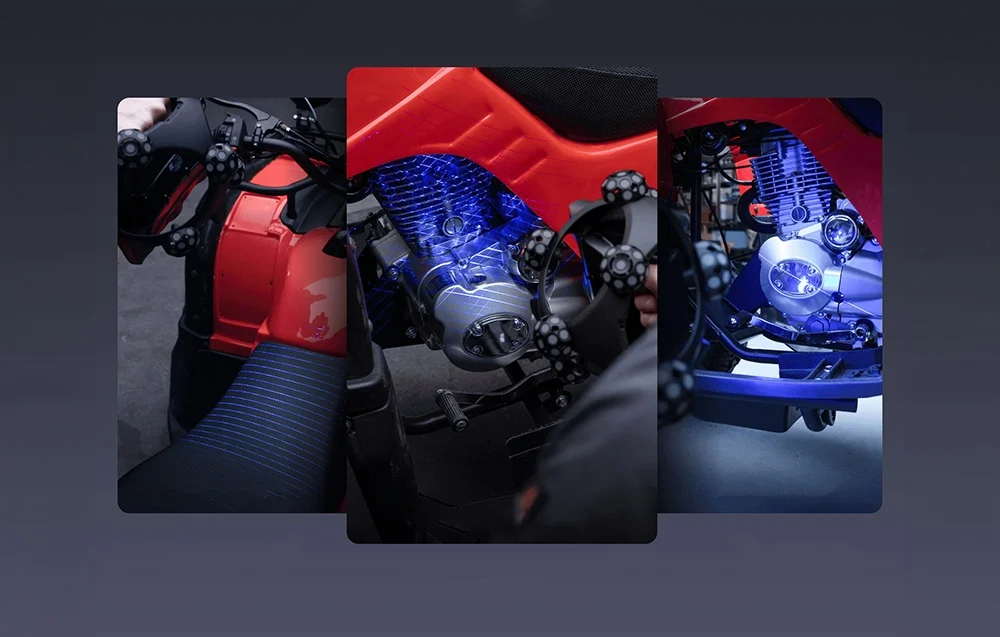

Bezprzewodowa praca z dużymi obiektami
Trackit SR został zaprojektowany z myślą o swobodzie działania. Obsługa Wi-Fi 6 ułatwia bezprzewodowe skanowanie i ogranicza problemy związane z przewodami, co jest szczególnie istotne podczas pracy przy dużych elementach lub w zmiennych lokalizacjach.
System obsługuje bezprzewodowe stacje wielopozycyjne, dzięki czemu możesz sprawniej przygotować stanowisko do digitalizacji większych obiektów. Zalecana wielkość skanowanych przedmiotów dla trakera wynosi od 0,01 do 4 m, a objętość śledzenia to 3 m³.
Gotowy do pracy także w jasnym otoczeniu
Pełna konfiguracja systemu może zająć mniej niż 20 minut, co pozwala szybciej przejść do właściwego skanowania. Urządzenie może pracować na zewnątrz przy natężeniu oświetlenia dochodzącym do 100 000 luksów, zachowując wysoką jakość pozyskiwanych danych w jasnym otoczeniu.
Trackit SR tworzy szczegółowe mapy tekstur i odwzorowuje kolory, dzięki czemu modele cyfrowe mogą zawierać zarówno geometrię, jak i naturalny wygląd powierzchni. Do dalszej pracy z danymi służy oprogramowanie Revo Measure oraz Revo Track.
Zawartość zestawu
✔ 1x Skaner
✔ 1x Traker
✔ 1x Gimbal dwuosiowy z funkcją autokalibracji
✔ 1x Statyw
✔ 1x Adapter gimbala
✔ 1x Szybkozłączka
✔ 1x Płyta kalibracyjna
✔ 1x Tyczka kalibracyjna
✔ 1x Zasilacz
✔ 1x Kabel trakera do PC
✔ 1x Kabel skanera do PC
✔ 1x Kabel skanera traker-skaner
✔ 1x Kabel gimbala traker-gimbal
✔ 1x Etui na kable
✔ 20x Magnetyczne markery
✔ 200x Markery
✔ 1x Etui z kółkami
✔ 2x Akumulator skanera

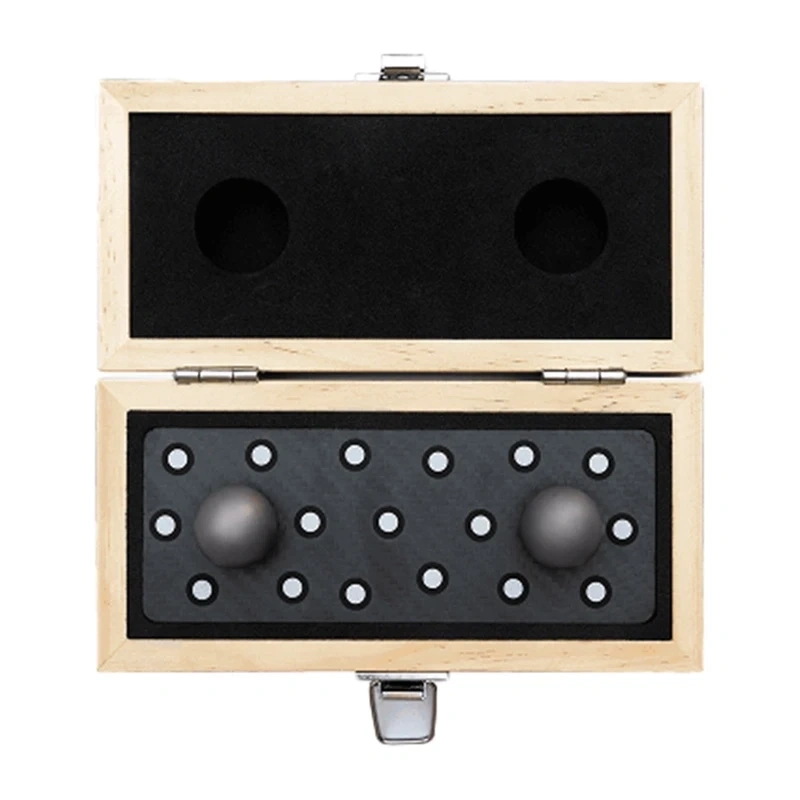

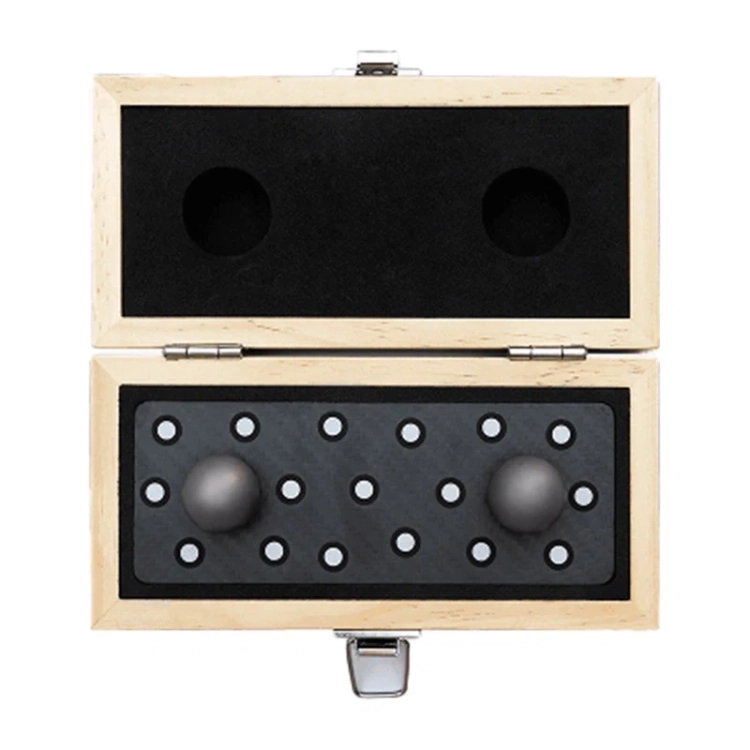

✔ 1x Płyta kalibracyjna z kulkami
✔ 1x Oprogramowanie Revo Measure – roczna subskrypcja, Windows 10/11
✔ 1x Uchwyt na akumulator
✔ 1x Kabel ładujący uchwytu na akumulator
✔ 1x Ładowarka akumulatorów skanera
✔ 1x Instrukcja obsługi

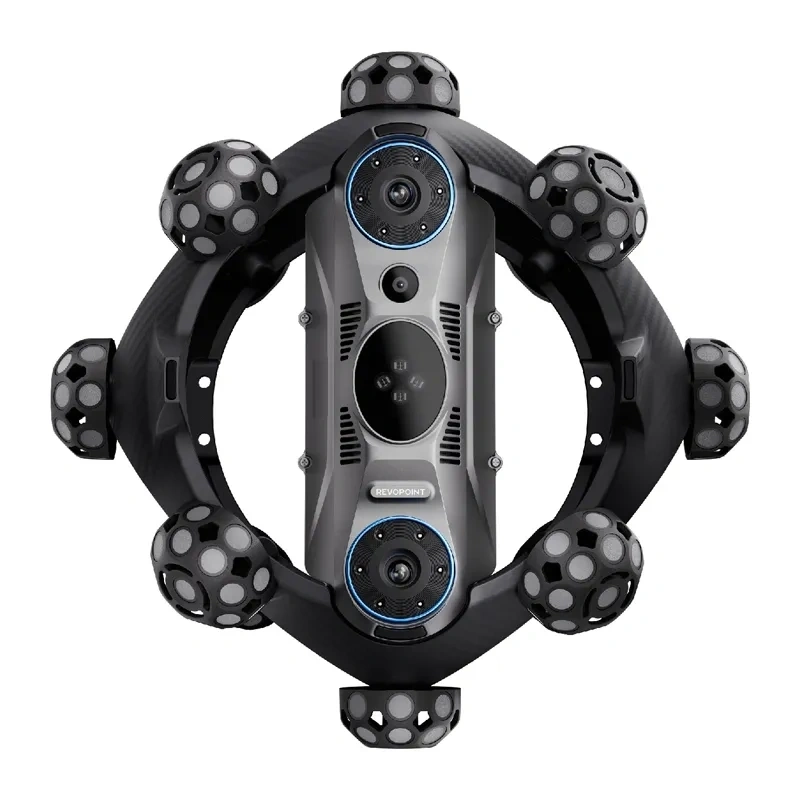

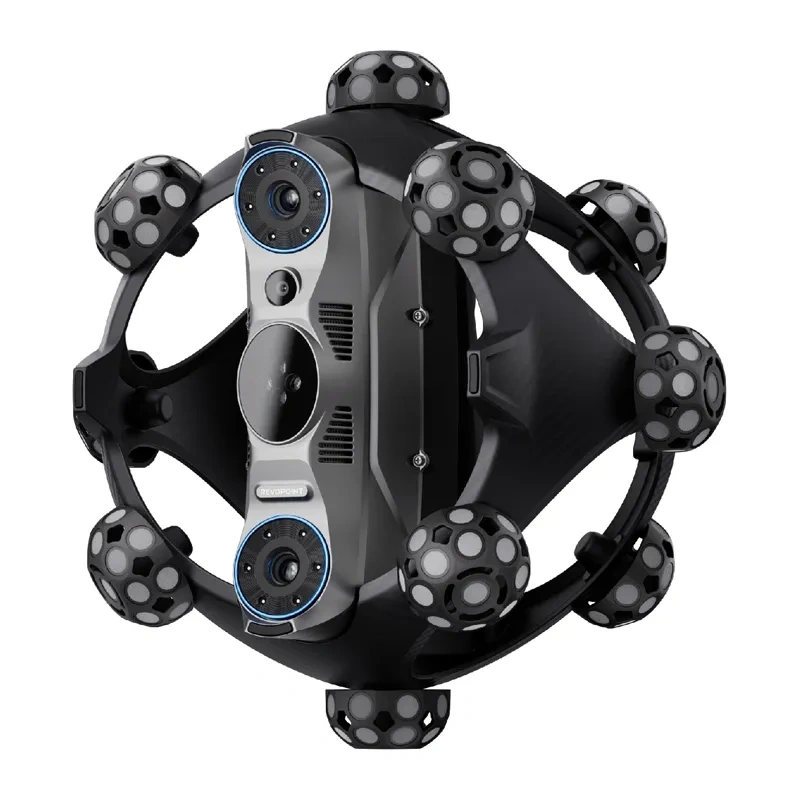

Specyfikacja skanera
| Producent | Revopoint |
| Model | Trackit SR Standard |
| Dokładność pojedynczej klatki | 0,02 mm |
| Maksymalna odległość między punktami połączeń | 0,05 mm |
| Maksymalna prędkość skanowania | 2 000 000 punktów na sekundę |
| Źródło światła | Tryb precyzyjny: 30 niebieskich krzyżowych linii laserowych / tryb dalekiego zasięgu: 17 niebieskich równoległych linii laserowych / tryb głębokich otworów: 1 niebieska pojedyncza linia laserowa |
| Odległość robocza | Krzyżujące się linie laserowe: 200–400 mm / równoległe linie laserowe: 250–500 mm / pojedyncza linia laserowa: 200–400 mm |
| Pojedynczy obszar uchwycenia przy najbliższej odległości | 123 × 130 mm przy 200 mm |
| Pojedynczy obszar uchwycenia przy największej odległości | 330 × 325 mm przy 500 mm |
| Wersja Wi-Fi | Wi-Fi 6 |
| Waga | 1 kg |
| Wymiary | 250 × 250 × 177 mm |
| Temperatura robocza | 0°C – 30°C |
| Obsługiwane formaty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiał wykonania | Rama: włókno węglowe / obudowa: poliwęglan |

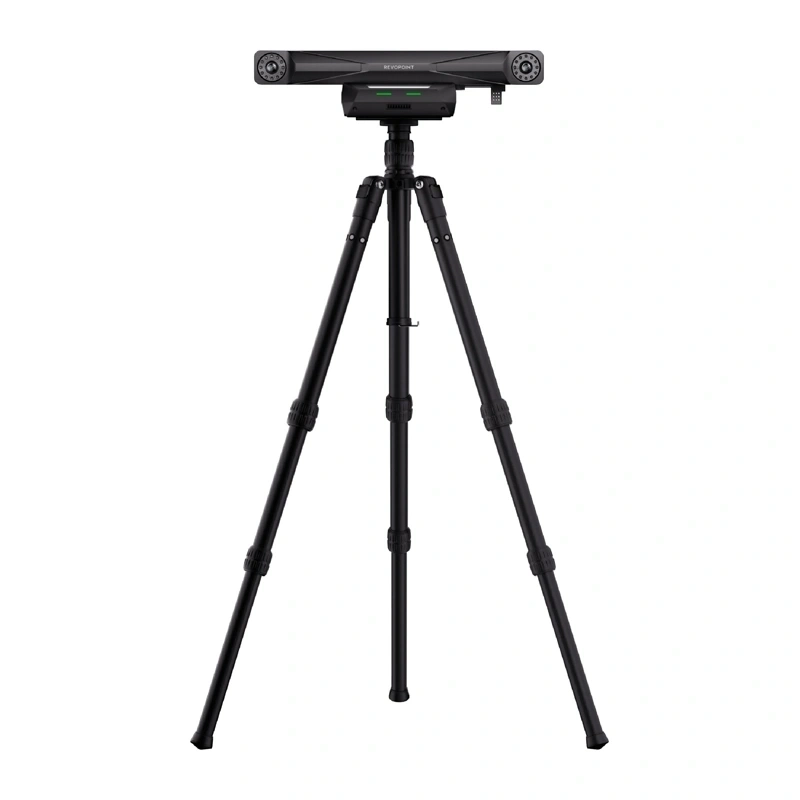

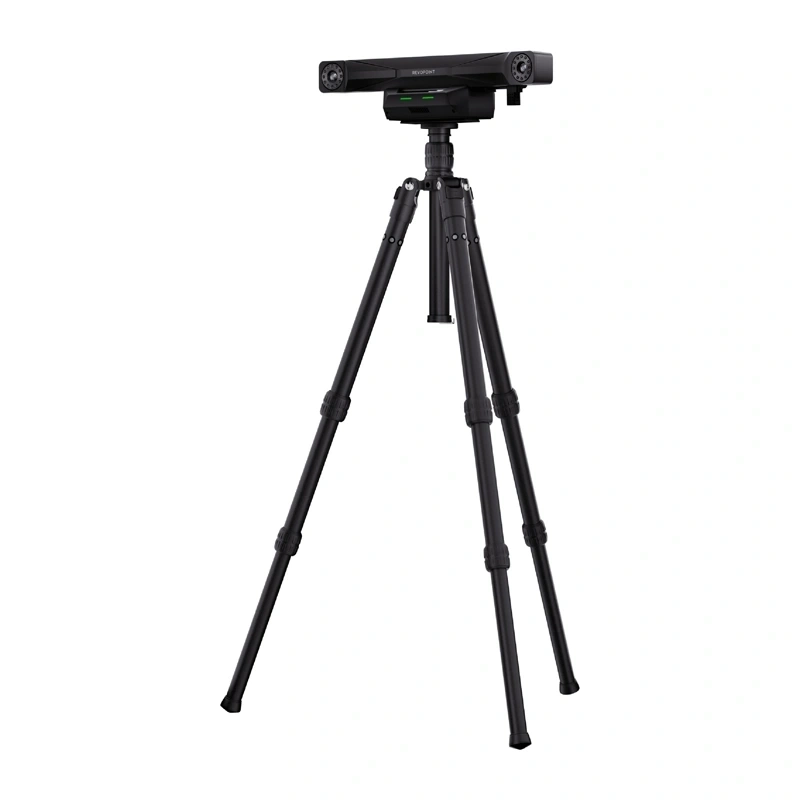

Specyfikacja trakera
| Zalecana wielkość skanowanych przedmiotów | 0,01–4 m |
| Dokładność pomiaru objętości | 0,02 mm + 0,04 mm × L (m) |
| Odległość robocza | 800–2500 mm |
| Minimalny obszar śledzenia | 587 × 569 mm przy 800 mm |
| Maksymalny obszar śledzenia | 2075 × 1778 mm przy 2500 mm |
| Objętość śledzenia | 3 m³ |
| Waga | 1,5 kg |
| Wymiary | 441 × 111 × 103 mm |
| Pasmo śledzenia | NIR |
| Ponowna kalibracja przez użytkownika | Kalibracja ręczna |
| Obsługiwane akcesoria | Płytka kalibracyjna, słupek kalibracyjny, blok mocujący, uchwyt na baterie |
Cechy produktu
Skanery 3D
- Typ i technologia skanowania Optyczny skaner 3D z systemem śledzenia, niebieskie linie laserowe
- Dokładność pojedynczej klatki 0,02 mm
- Dokładność objętościowa 0,02 mm + 0,04 mm × L (m)
- Waga urządzenia Skaner 1 kg / traker 1,5 kg
- Wymiary urządzenia Skaner 250 × 250 × 177 mm / traker 441 × 111 × 103 mm
- Odległość między punktami 0,05 mm
- Odległość robocza Skaner 200–500 mm zależnie od trybu / traker 800–2500 mm
- Obszar pojedynczego skanu 123 × 130 mm przy 200 mm / 330 × 325 mm przy 500 mm
- Zakres wielkości skanowanych obiektów 0,01–4 m
- Maksymalna prędkość skanowania 2 000 000 punktów na sekundę
- Szybkość zbierania punktów 2 000 000 punktów na sekundę
- Źródło światła 3D Niebieskie linie laserowe
- Tryby skanowania Tryb precyzyjny 30 niebieskich krzyżowych linii laserowych / tryb dalekiego zasięgu 17 niebieskich równoległych linii laserowych / tryb głębokich otworów 1 niebieska pojedyncza linia laserowa
- Skanowanie w kolorze Tak
- Skanowanie na zewnątrz Tak, przy oświetleniu do 100 000 luksów
- Łączność Wi-Fi 6, połączenie przewodowe z PC / trakerem
- Oprogramowanie Revo Measure, Revo Track
