Drony to nie tylko filmowanie i fotografia. Bezzałogowe statki powietrzne znajdują coraz szersze zastosowanie także w różnych gałęziach przemysłu.

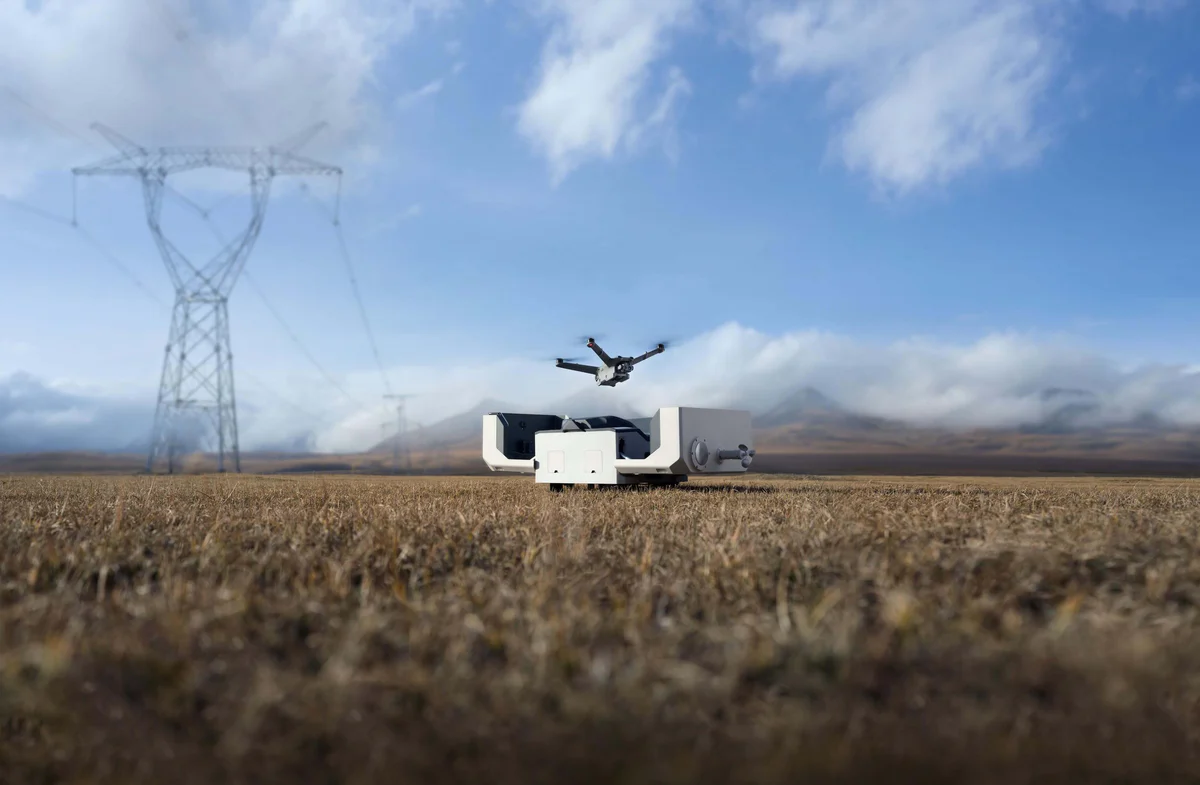

Wykorzystuje się je między innymi do monitorowania upraw, śledzenia postępów prac, nadzoru budowlanego, wykonywania pomiarów i mapowania, czy nawet regularnej inspekcji infrastruktury takiej jak turbiny wiatrowe, mosty i linie energetyczne.
Co jednak najważniejsze - drony mogą pracować w pełni autonomicznie! Wszystko dzięki wyjątkowym rozwiązaniom, takim jak najnowszy DJI Dock 2!
DJI Dock 2 - Co to w ogóle jest?
Na pierwszy rzut oka wyglądem do złudzenia przypomina blok z Minecrafta albo lekko pomniejszoną biurową kserokopiarkę.
W rzeczywistości jednak, DJI Dock 2 to bezobsługowa stacja dokująca dla DJI Matrice 3D i DJI Matrice 3TD. Pełni funkcję platformy startowej, lądowiska oraz swojego rodzaju garażu, w którym dron jest przechowywany i ładowany między kolejnymi misjami.
Urządzenia zostało skonstruowane tak, aby umożliwiać w pełni autonomiczne i bezobsługowe wykorzystanie drona nawet w trudno dostępnych lokalizacjach.
DJI Dock 2 - budowa i funkcje.

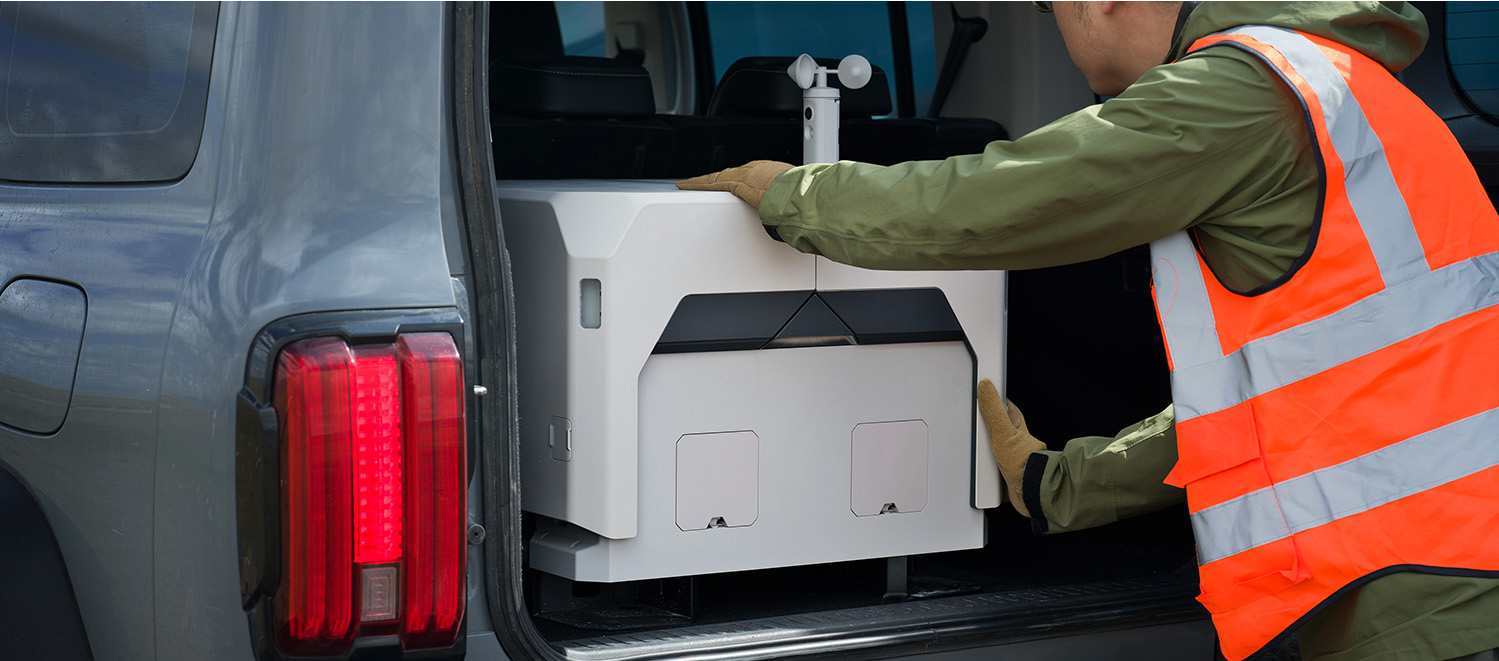

Nowy model zauważalnie różni się od poprzednika - na pierwszy rzut oka widać, że jest znacznie mniejszy - o 23 centymetry krótszy, 30 centymetrów węższy, 60 centymetrów niższy i aż o 71 kilogramów lżejszy!
To prawdziwie spektakularne “odchudzenie”, które znacząco ułatwia transport, znalezienie odpowiedniego miejsca i instalację DJI Dock 2.
Co ważne - w tym przypadku utrata kilogramów nie odbyła się kosztem funkcjonalności.
Nowy DJI Dock 2 podobnie jak “jedynka” posiada zintegrowany system monitorowania pogody z czujnikami opadów deszczu, prędkości wiatru i temperatury, dzięki którym jest w stanie na bieżąco analizować warunki zewnętrzne by zapewnić bezpieczny start i lądowanie drona.
W przypadku bardzo złej pogody, Dock 2 automatycznie anuluje misję i wysyła stosowne powiadomienia do operatorów.
Nie chodzi jednak o byle deszcz, czy lekki wiatr, ponieważ sprzęt odznacza się wysoką odpornością na wodę i pył (DJI Matrice 3D i 3TD - IP54, Dock - IP55), co pozwala mu pracować nawet w wymagających warunkach bez konieczności częstego serwisu. Dock 2 jest gotowy nawet na przerwy w dostawach prądu - ma wbudowaną baterię, która pozwala na 5 godzin pracy.
Serwisowanie jest więc wymagane jedynie raz na pół roku, co pozwala na znaczną oszczędność czasu pracowników i ograniczenie kosztów utrzymania.
Warto w tym miejscu wspomnieć także o tym, że także samo znalezienie odpowiedniego miejsca do instalacji DJI Dock 2 zajmuje mniej czasu niż w przypadku pierwszej generacji, dzięki funkcji automatycznej oceny otoczenia i siły sygnału GNSS.

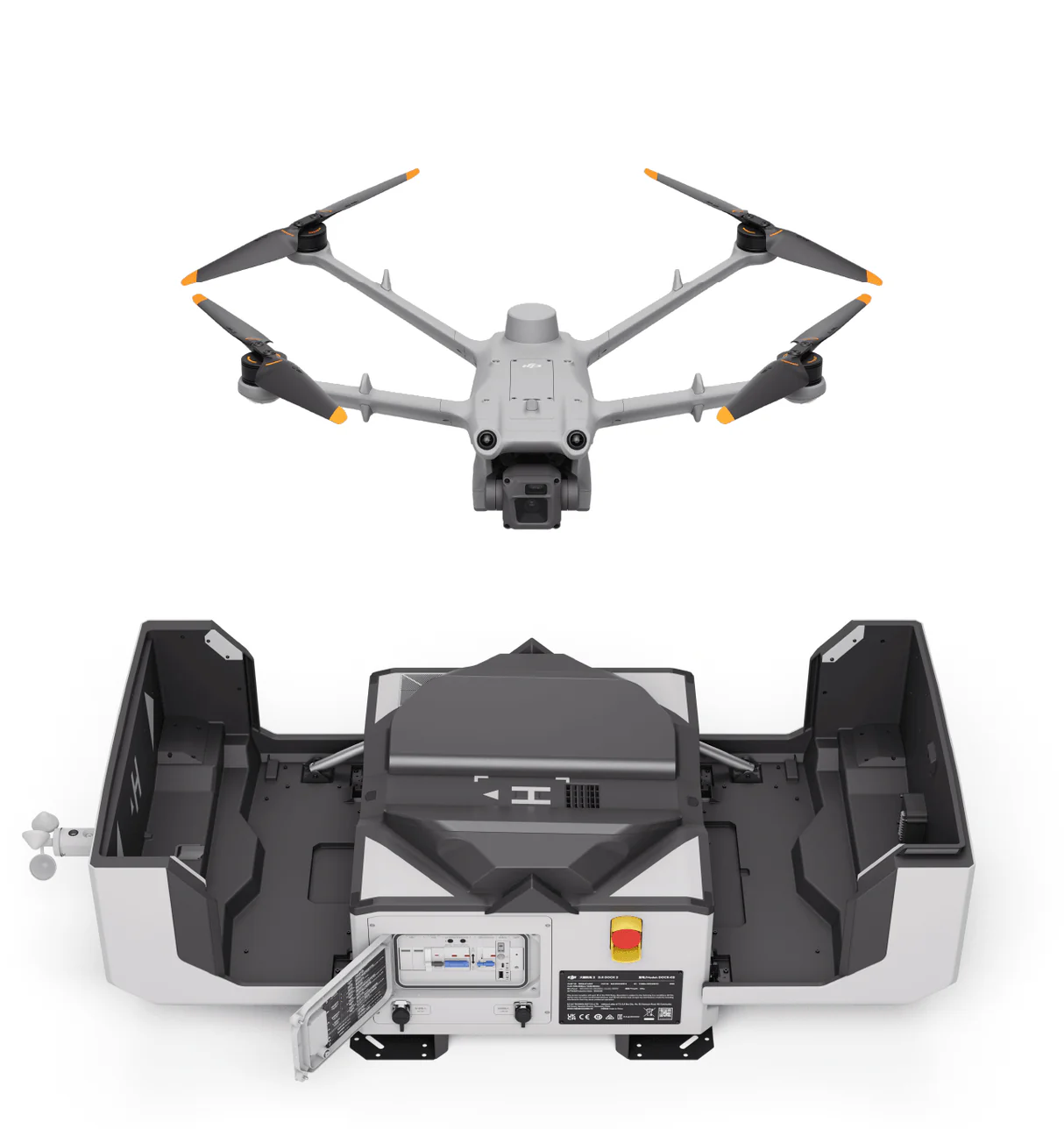

W nowym modelu także zastosowano dwudzielną, rozkładaną pokrywę. Zostały na niej zamontowane dwie kamery full HD z dodatkowym oświetleniem, pozwalające na zdalną obserwację wnętrza i otoczenia Docka 2.
Pod pokrywą kryje się zupełnie nowa platforma startowa.
Na jej krawędziach umieszczono markery w postaci białych trójkątów, które w połączeniu z systemem wizyjnym drona poprawiają stabilność lądowania.
Zamiast płaskiej powierzchni z efektownym, ruchomym systemem centrującym jak w poprzedniej generacji, projektując Dock 2 producent postawił na prostą i bezawaryjną konstrukcję przypominającą rampę, po której dron ześlizguje się na środek lądowiska, gdzie następnie jest bezprzewodowo i ekspresowo ładowany.
Uzupełnienie energii z poziomu 20 do 90 procent trwa tylko 32 minuty, a sama bateria utrzymywana jest w odpowiedniej temperaturze dzięki zintegrowanemu systemowi chłodzenia, co wydłuża jej żywotność do aż 400 cykli!
Dock 2 wyposażony jest w dwie anteny RTK, dzięki którym startując dron nie musi oczekiwać na zebranie informacji o lokalizacji RTK, więc uzyskuje pełną gotowość do misji nawet w 45 sekund.
DJI Dock 2 - nowoczesne rozwiązania dla przemysłu
Zarządzanie DJI Dock 2 odbywa się za pomocą DJI FlightHub 2.
To platforma chmurowa, która przenosi operacje bezzałogowe na zupełnie nowy, wyższy poziom i umożliwia kontrolę nad dronami z dowolnego miejsca na świecie.
Dzięki DJI FlightHub 2, użytkownicy mogą między innymi:
- Tworzyć szczegółowe, trójwymiarowe ortomapy RGB lub infrared z centymetrową dokładnością w ramach Cloud Mapping.
- W łatwy i wygodny sposób tworzyć i edytować trasy lotów z perspektywy pierwszej osoby oraz podglądać symulowane wyniki obrazowania dzięki Flight Route Editor.
- Wykorzystać stworzone modele 3D do automatycznego planowania optymalnej trasy lotu. W przypadku pilnego zadania, wystarczy kliknąć w miejsce na mapie, a system automatycznie wyznaczy optymalną, bezpieczną trasę omijającą przeszkody.
- Przejąć kontrolę nad dronem w czasie rzeczywistym, kontrolując lot i gimbala za pomocą klawiatury i myszy z dowolnego miejsca na świecie.
- Połączyć DJI Dock 2 z innymi, zewnętrznymi systemami i aplikacjami dzięki Cloud API aby dostosować platformę do swoich potrzeb i zyskać jeszcze większą kontrolę.
- Transmitować przebieg misji wielu użytkownikom jednocześnie.
- Zarządzać mediami w chmurze i łatwo analizować zebrane dane.
Drony dla DJI Dock 2 - DJI Matrice 3TD oraz DJI Matrice 3D
Specjalnie na potrzeby DJI Dock 2, producent z Shenzhen stworzył dwa zupełnie nowe modele dronów - DJI Matrice 3TD oraz DJI Matrice 3D.
Oba mają identyczne wymiary, wagę i parametry lotu, posiadają sześciokierunkowe wykrywanie przeszkód i diabelsko wydajną baterię pozwalającą na nawet 50 minut lotu i wykonywanie operacji w promieniu aż 10 kilometrów od docka!
Różni je jedynie ilość i rodzaj kamer.

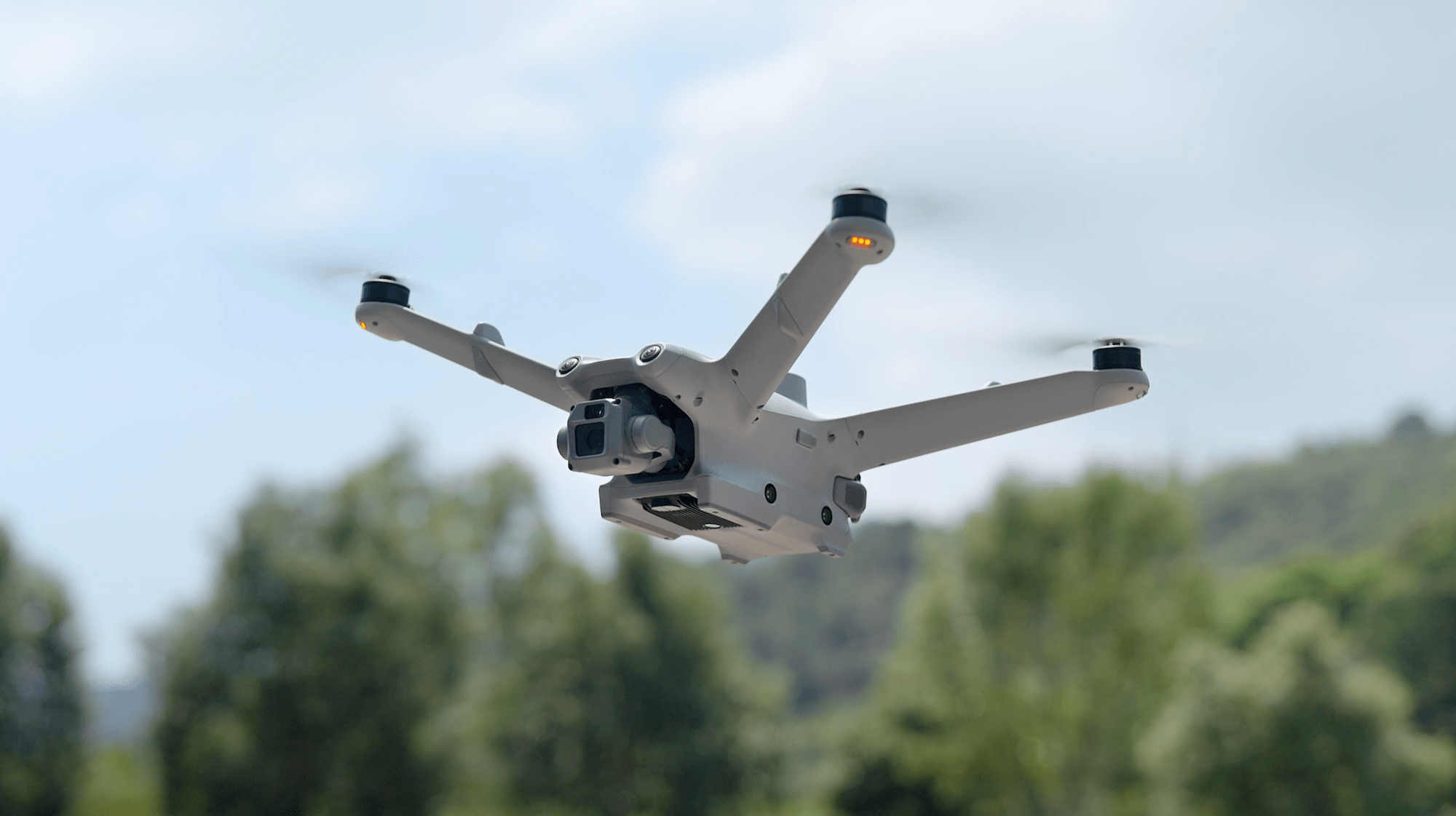

DJI Matrice 3D
DJI Matrice 3D to konstrukcja wyposażona w dwie kamery:
- szerokokątną, z matrycą CMOS 4/3, soczewką o polu widzenia 84° i mechaniczną migawką.
- oraz teleobiektyw 162 mm, z matrycą CMOS 1/2 cala i przysłoną f/4.4.
Ten zestaw pozwala na kręcenie szczegółowego wideo i wykonywanie pełnych detali zdjęć, więc świetnie sprawdzi się podczas zdalnych inspekcji, ale przede wszystkim pozwala na wykonywanie precyzyjnych pomiarów i trójwymiarowe mapowanie, na przykład w budownictwie.

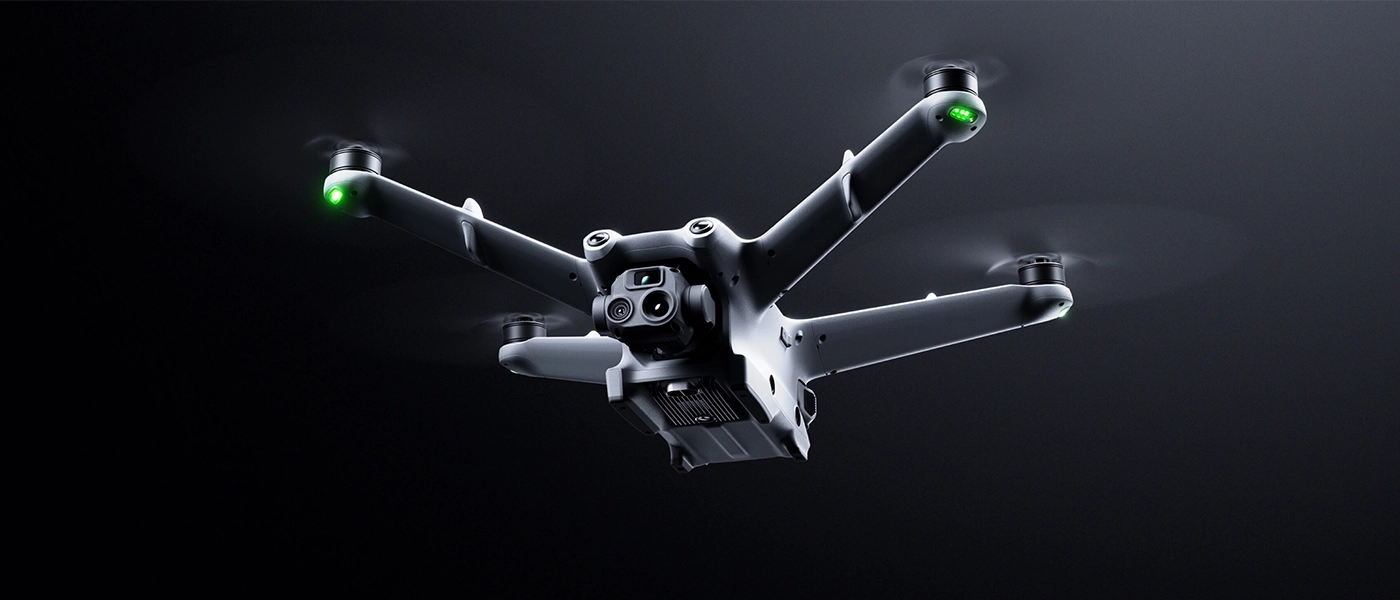

DJI Matrice 3TD
Drugi model drona stworzony specjalnie na potrzeby nowego DJI Dock 2 to DJI Matrice 3TD.
Został wyposażony w trzy kamery:
- szerokokątną, z matrycą CMOS 1/1.32 cala i soczewką o polu widzenia 82°.
- teleobiektyw 162 mm, z matrycą 1/2-inch CMOS 1/2 cala i przysłoną f/4.4 (obsługujący szerszy zakres ISO - od 100 do aż 25600)
- oraz kamerę termowizyjną (infrared) z detektorem Uncooled VOx Microbolometer
Taki zestaw obiektywów w Matrice 3TD pozwala zarówno na wykonywanie inspekcji na podstawie zwykłych zdjęć, jak i za pomocą zdjęć termowizyjnych. Dzięki temu DJI Matrice 3TD sprawdzi się doskonale w sektorze bezpieczeństwa publicznego oraz jako narzędzie do inspekcji kluczowej infrastruktury technicznej.
Oba drony wyposażone są także e-port, do którego można podłączyć zewnętrzne urządzenia dodatkowe aby jeszcze bardziej rozszerzyć ich funkcjonalność.
Podsumowanie
Tworząc pierwszą generację Docka, DJI pokazało światu jak znaczący jest potencjał autonomicznych lotów i jak łatwe może być wykorzystanie dronów do powtarzalnych operacji w przemyśle.
Inżynierowie z Shenzhen nie byliby jednak sobą, gdyby nie postawili kolejnego, jeszcze odważniejszego kroku, którym jeszcze bardziej zwiększyli dostępność tej technologii.
Nie tylko “zminiaturyzowali” Docka, (do rozmiarów wspomnianej wcześniej mini kserokopiarki, ale o aż 70% lżejszej i znacznie mniejszej niż pierwowzór) ale dodatkowo pokazali, że cały proces wdrożenia i użytkowania takiego systemu może być prosty, intuicyjny i wręcz przyjemny.
Z tej perspektywy, Dock 2 nie jest więc jedynie nowym modelem stacji dokującej, ale przede wszystkim ważnym krokiem w kierunku nowej ery wykorzystania autonomicznych lotów w przemyśle.
Jeżeli chcesz wykorzystać tę technologię w swojej firmie, odezwij się do nas! Chętnie pomożemy Ci dobrać odpowiedni sprzęt do Twoich potrzeb. 👋
