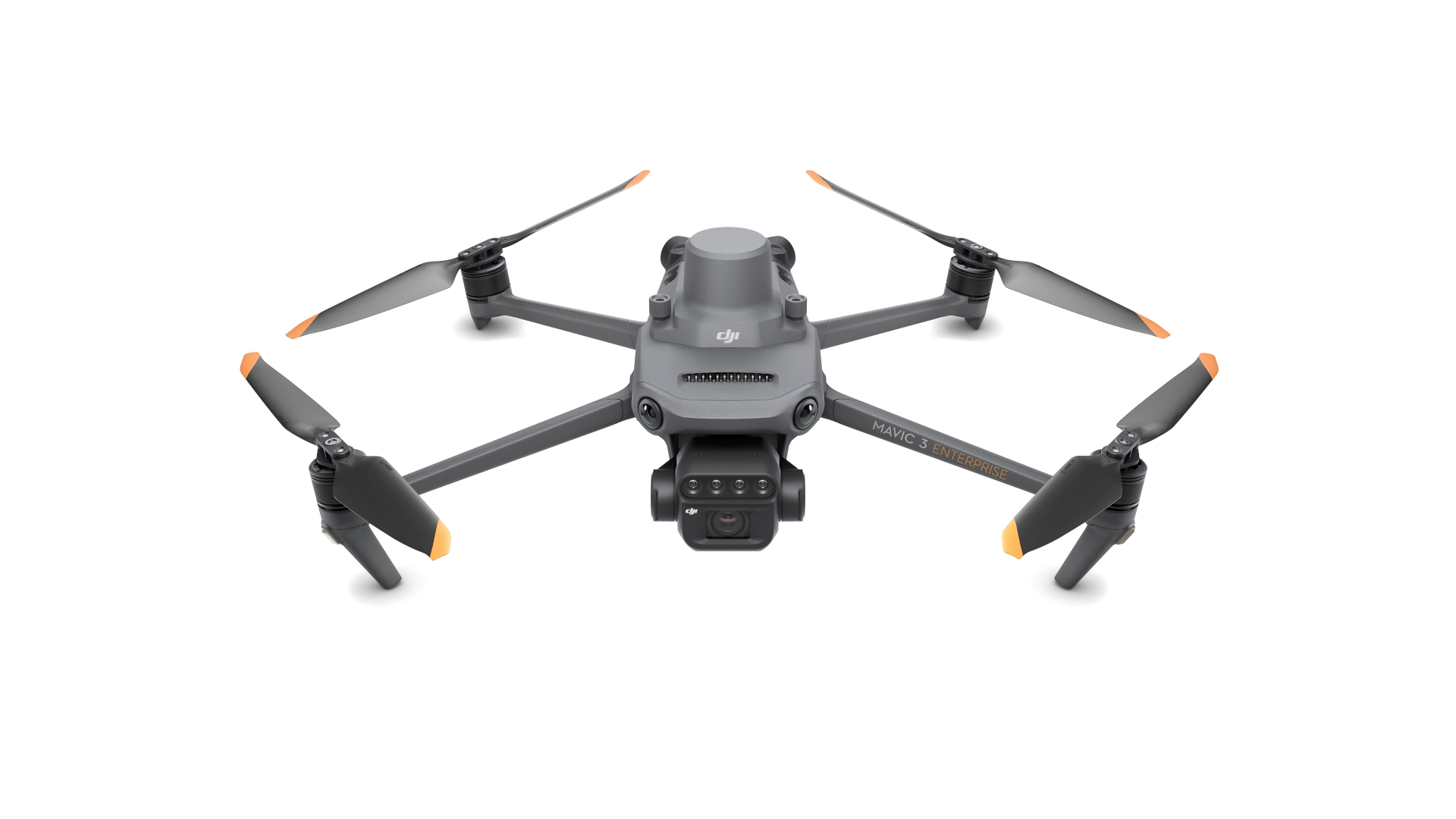

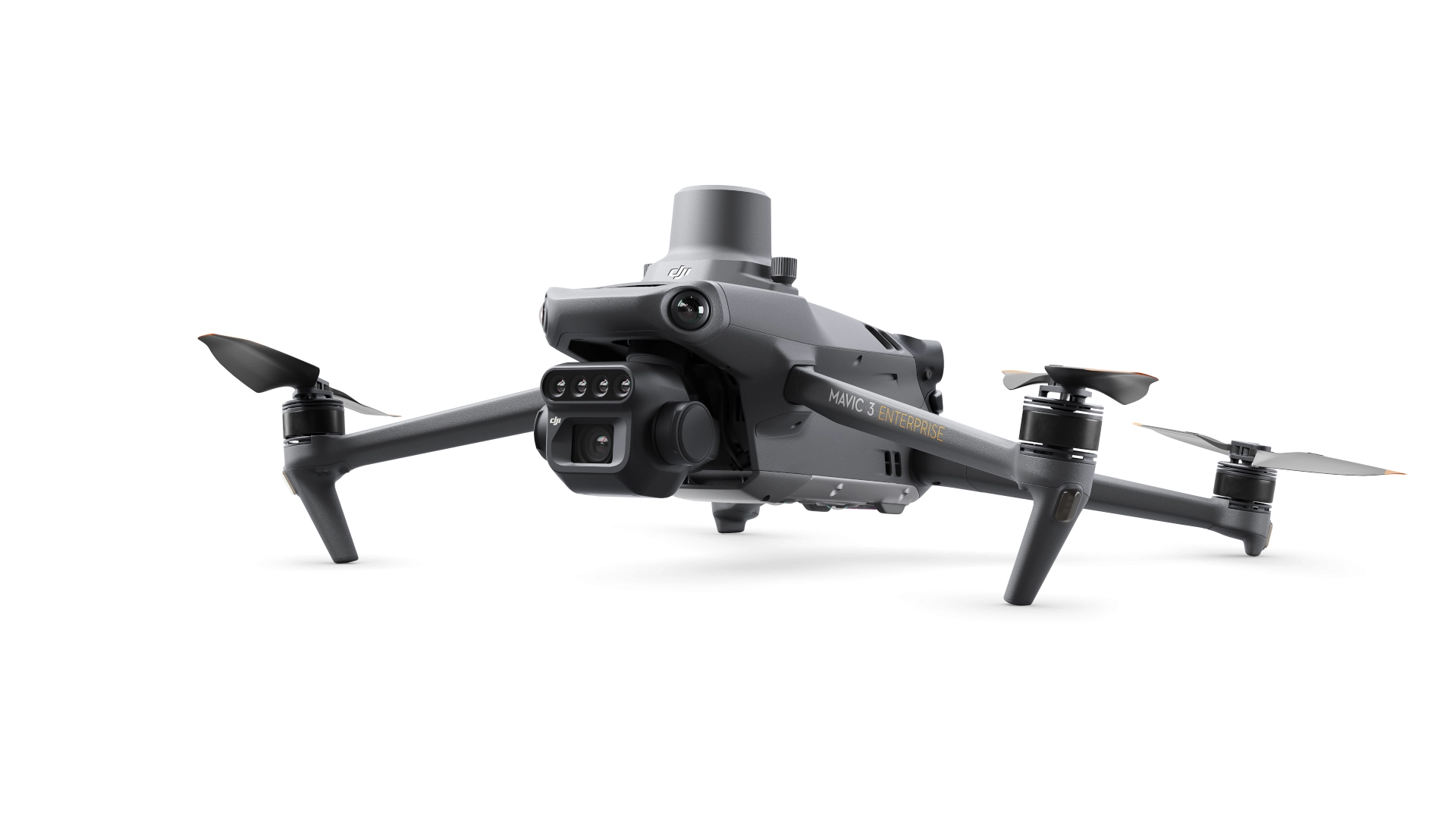

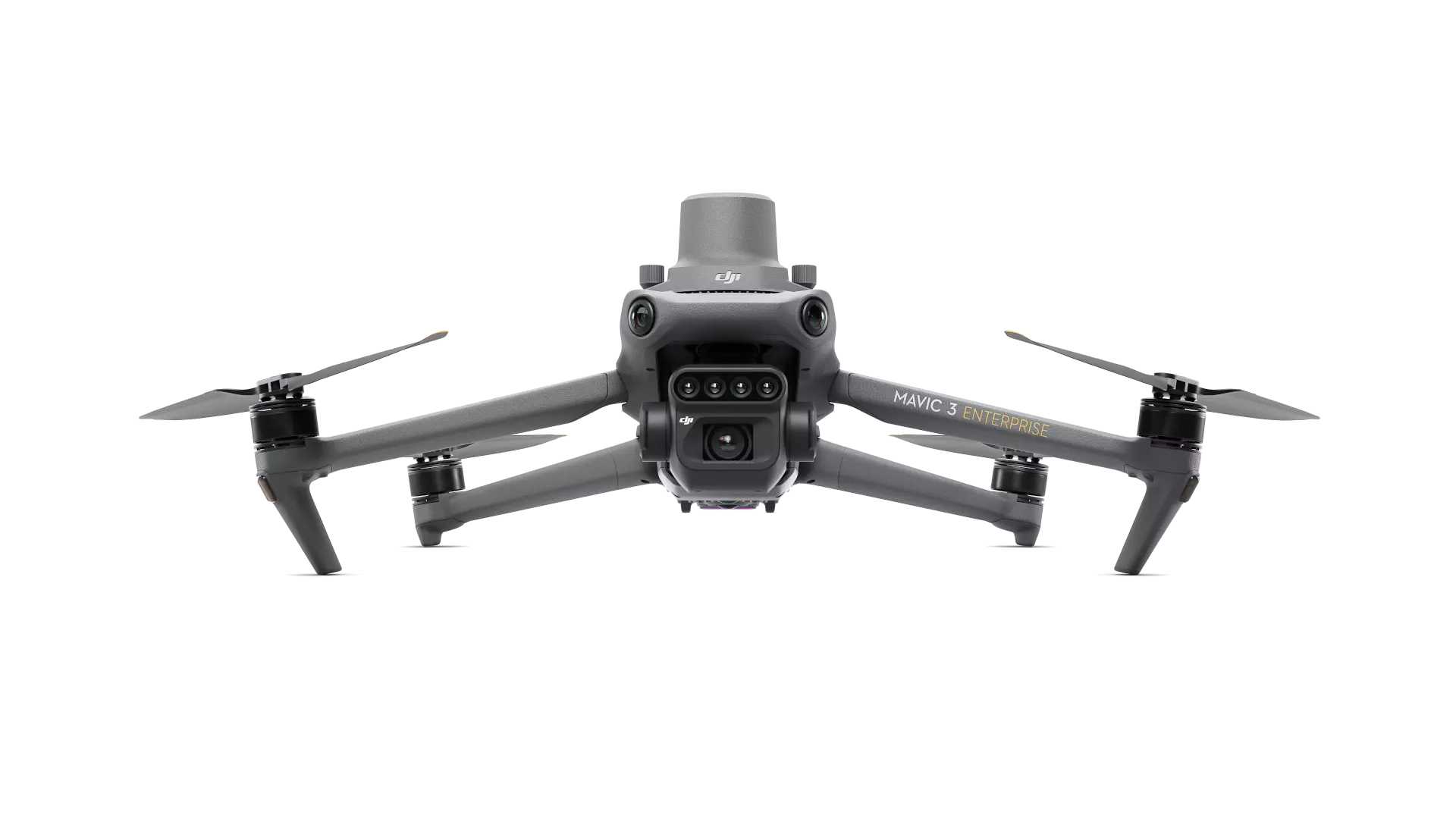

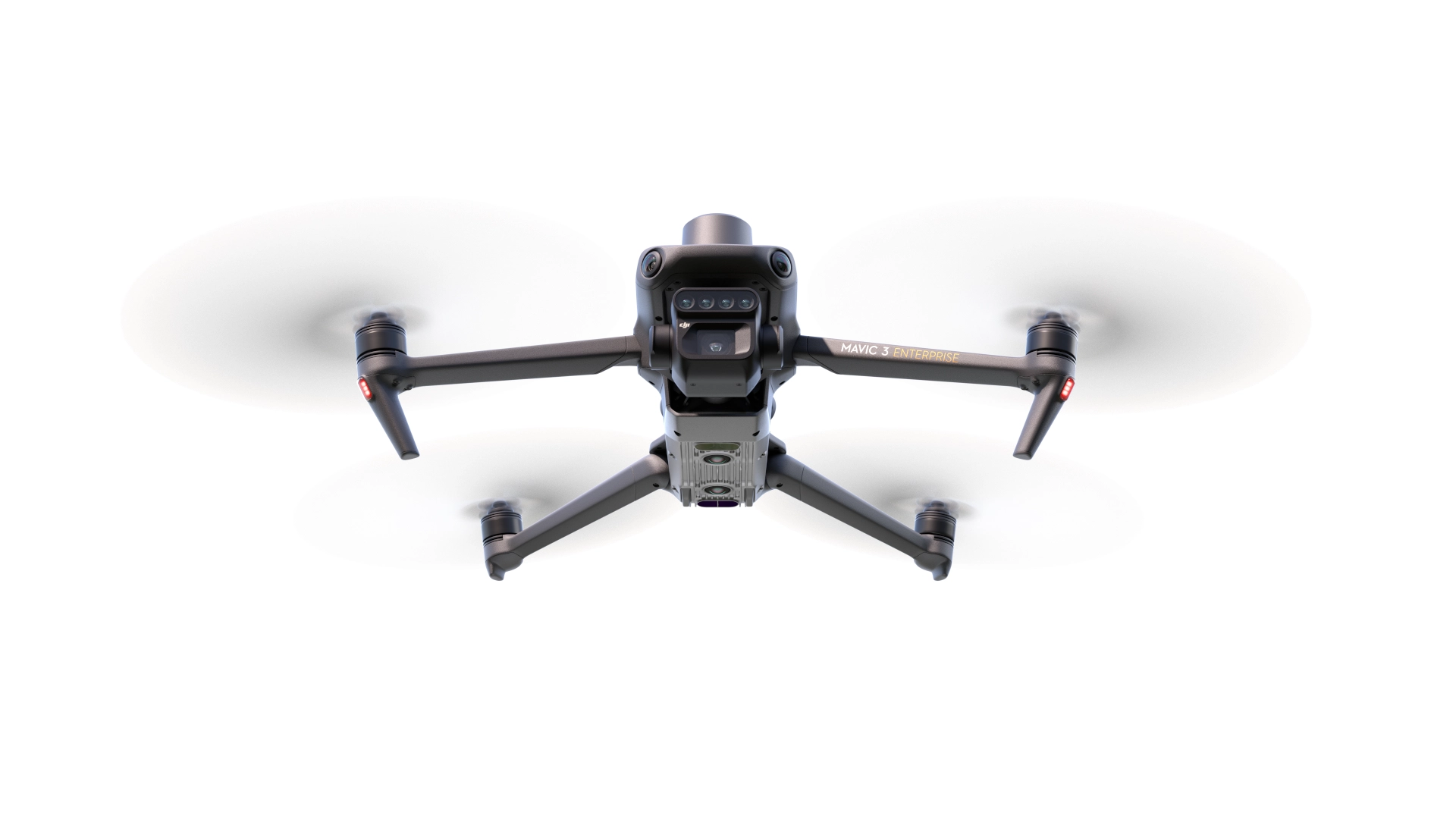

DJI Mavic 3 Multispectral + DJI Care 2 lata
towar niedostępny
dodaj do przechowalni
5
Opis
Skuteczne pomiary z powietrza powinny umożliwiać zobrazowanie tego, co niewidzialne.
Mavic 3 Multispectral jest wyposażony kamerę RGB i kamerę multispektralną, aby skanować
i analizować wzrost upraw z niespotykaną dotąd dokładnością. Zarządzanie produkcją
rolną wymaga precyzji i danych, a Mavic 3M robi to doskonale.
Kompaktowy i przenośny
Kamera multispektralna
Kamera RGB

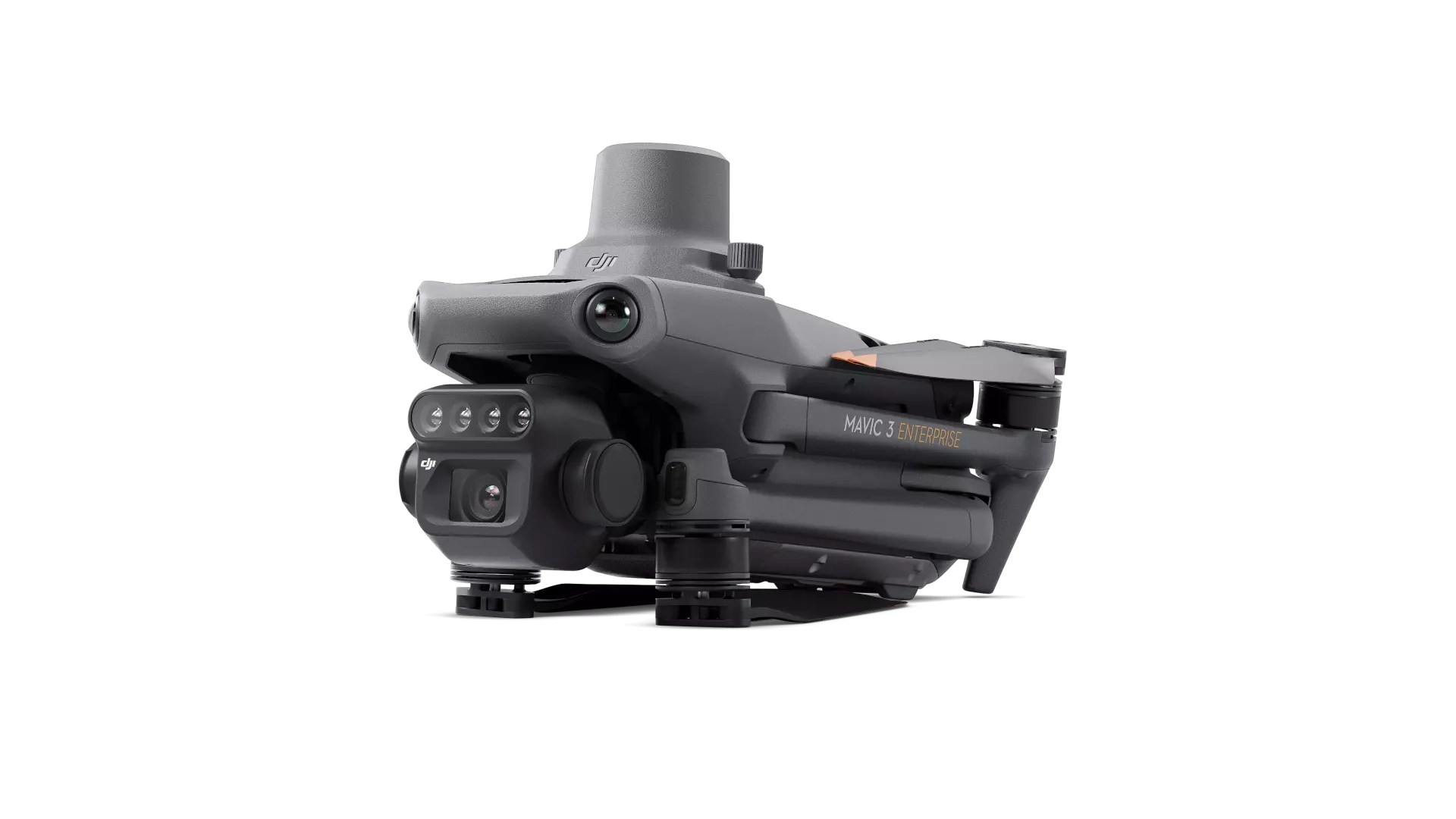

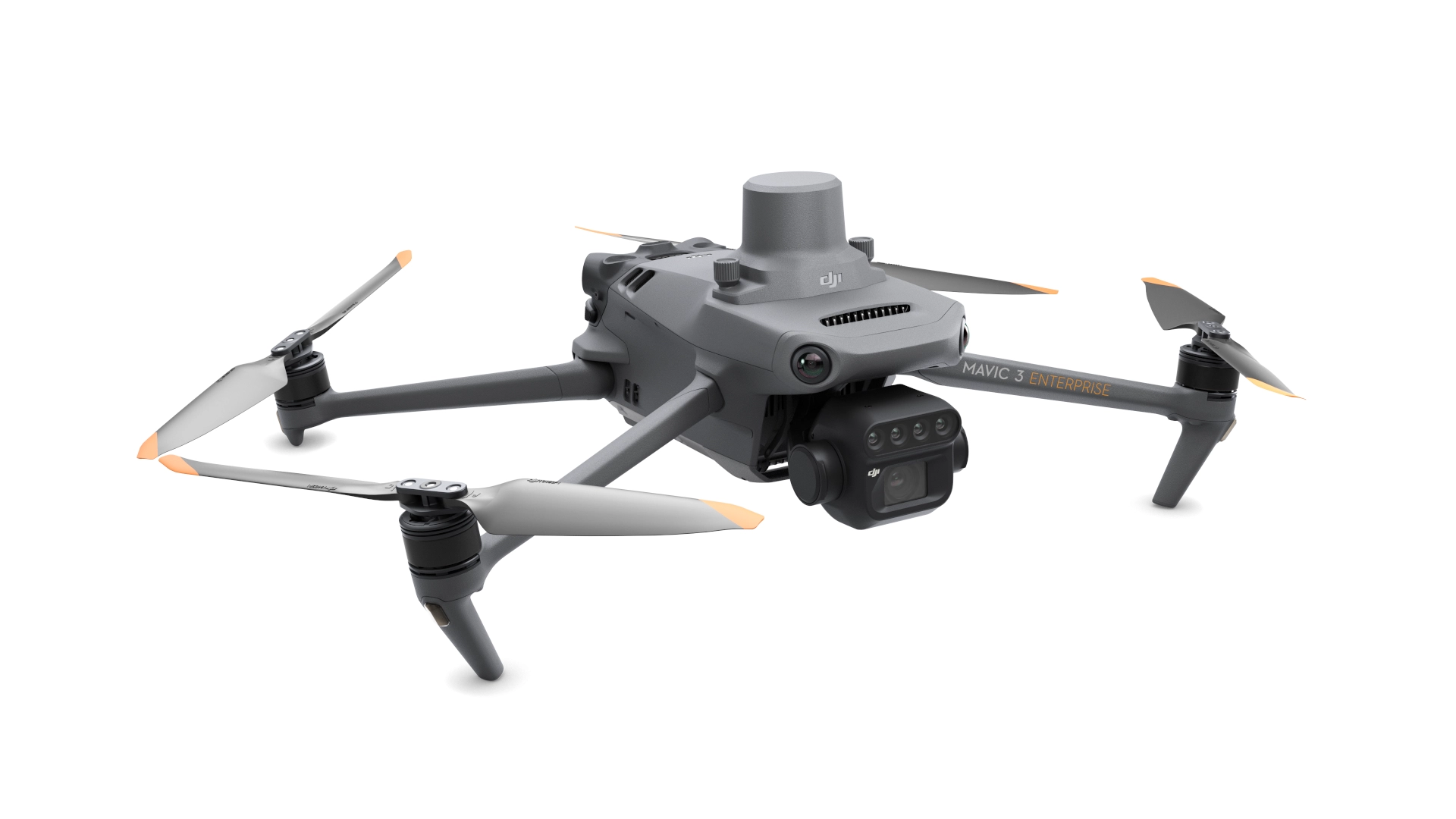

Składana konstrukcja ułatwiająca transport i przechowywanie
4x 5MP
G/R/RE/NIR
20 MP
4/3 CMOS, mechaniczna migawka
Bezpieczny i stabilny
Precyzyjne pomiary
Duże pokrycie terenu
Wielokierunkowe omijanie przeszkód
Zasięg transmisji do 8 km
Centymetrowa dokładność RTK
Synchronizacja czasu z dokładnością do mikrosekundy
Do 200 hektarów podczas
jednego lotu [3]
Wysoce zaawansowany system obrazowania
Ulepszony system obrazowania z jedną kamerą 20MP RGB i czterema kamerami multispektralnymi 5MP (green, red, red edge oraz near infrared) umożliwia wykonywanie pomiarów lotniczych z dużą precyzją, monitorowanie wzrostu upraw i badanie zasobów naturalnych.
Kamera multispektralna 5 MP
1. Pasmo bliskie podczerwieni (NIR) 860 nm ± 26 nm
2. Krawędź czerwieni (RE) 730 nm ± 16 nm
3. Pasmo czerwone (R) 650 nm ± 16 nm
4. Pasmo zielone (G) 560 nm ± 16 nm
Kamera RGB
4/3 CMOS
Sensor obrazu 20 MP
1/2000s
Najszybsza migawka mechaniczna
0.7s
Szybkość zdjęć seryjnych RGB
Czujnik światła słonecznego
Wbudowany czujnik światła słonecznego przechwytuje natężenie promieniowania słonecznego i zapisuje je w pliku obrazu, co pozwala na kompensację światła danych obrazu podczas rekonstrukcji 2D. Skutkuje to dokładniejszymi wynikami NDVI, a także lepszą dokładnością i spójnością danych pozyskanych w czasie.
Wierne odwzorowanie zdjęć - co do piksela

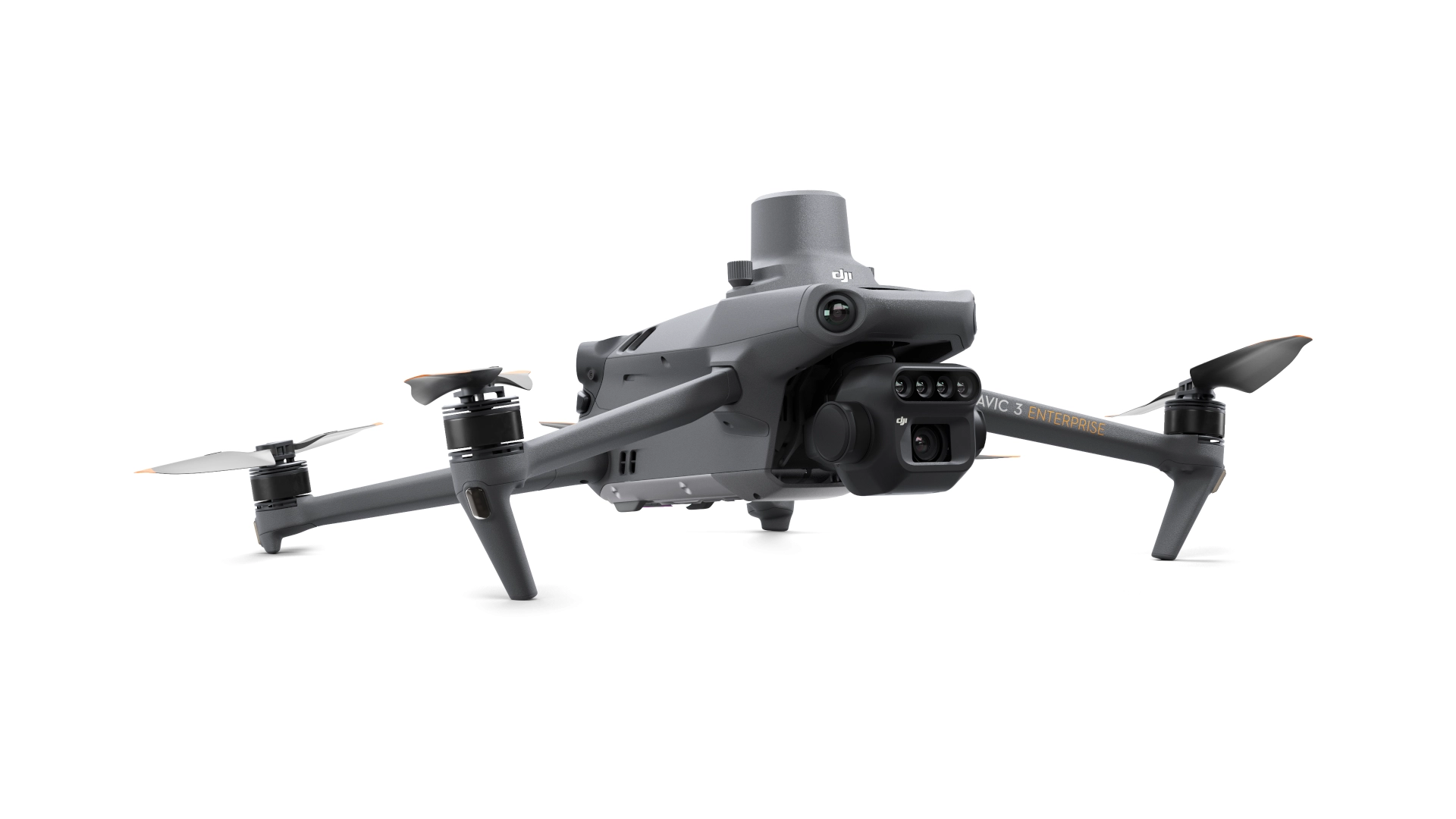

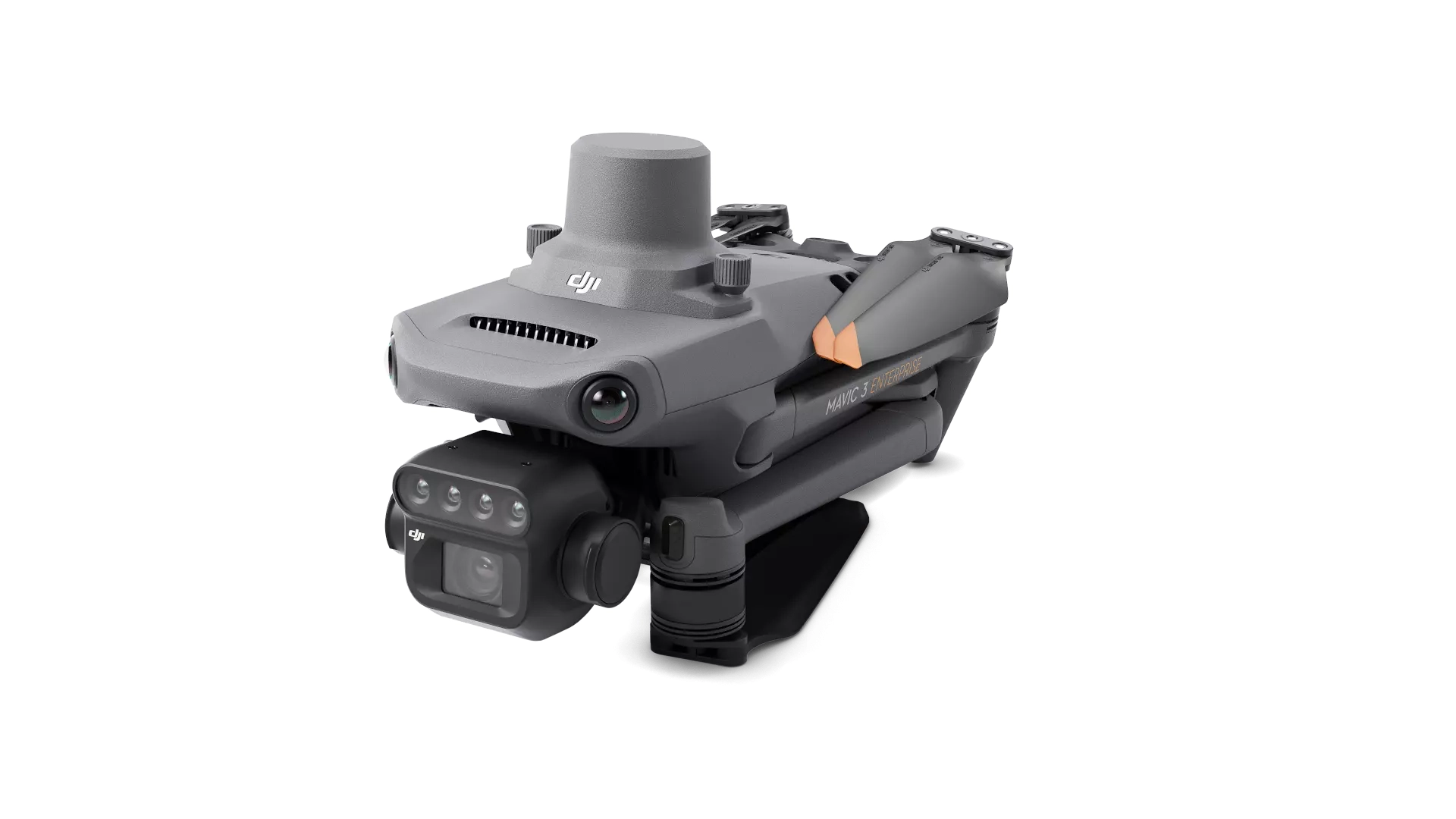

Mavic 3 Multispectral został wyposażony w moduł RTK, który umożliwia pozycjonowanie z dokładnością do 1 centymetra. Synchronizacja lotu, kamery i modułu RTK w mikrosekundach, pozwala dokładnie określić pozycję centrum obrazowania poszczególnych kamer. Dzięki temu Mavic 3M może wykonywać precyzyjne pomiary lotnicze bez użycia naziemnych punktów kontrolnych.

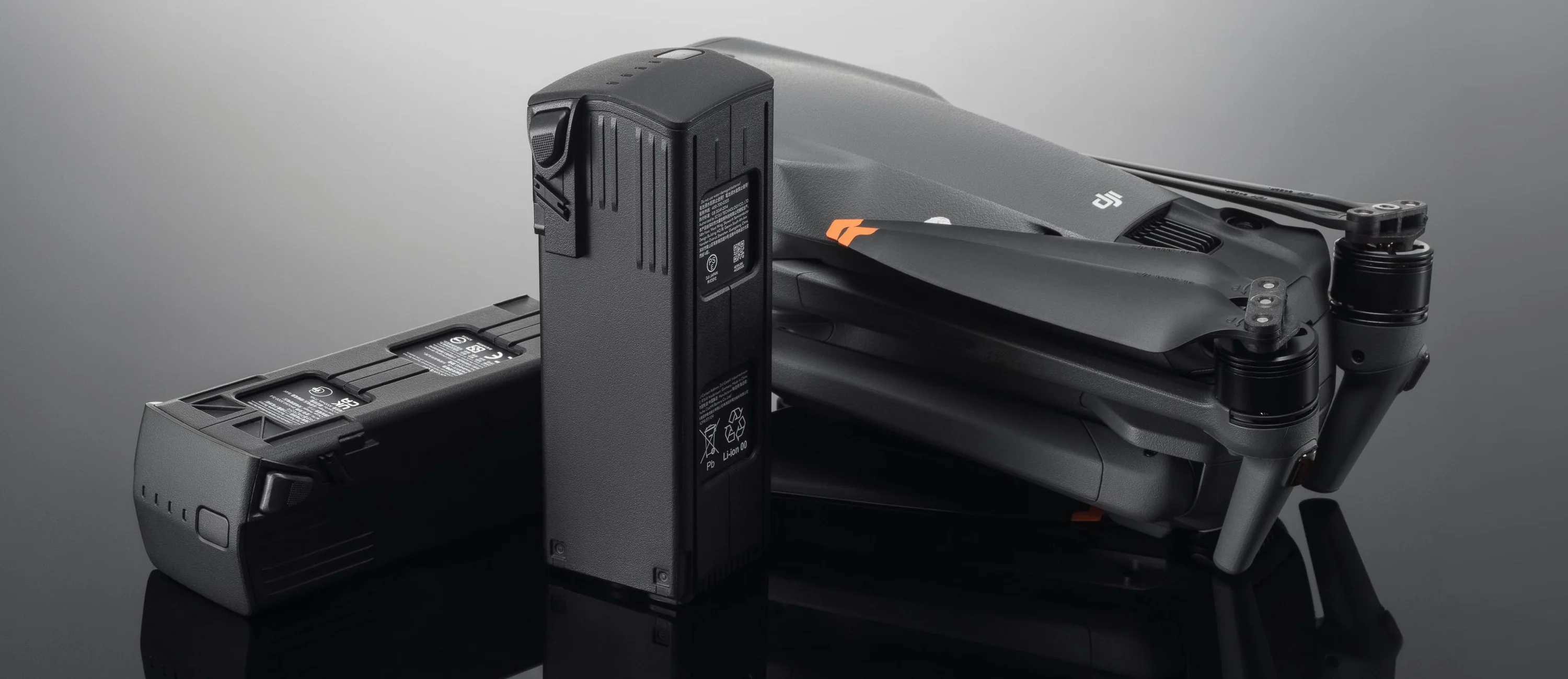

Wydajny i niezawodny akumulator
Wyjątkowo długi czas lotu
do 43 minut [4]
Czas lotu
do 200 hektarów [3]
Podczas pojedynczego lotu można wykonać
mapowanie na obszarze do 200 hektarów.
Szybkie ładowanie
Hub ładowania o mocy 100W
Wydajne ładowanie akumulatorów
Szybkie ładowanie 88W
Akumulator ładowany w dronie
Stabilny sygnał - transmisja bez zakłóceń
System transmisji OcuSync 3.0 integruje dwa sygnały nadawcze i cztery sygnały odbiorcze, pozwalając wykonać lot na odległość nawet do 8 km.
Wielokierunkowe wykrywanie przeszkód [1],
funkcja terrain-follow
Dron został wyposażony w wiele czujników wizyjnych o szerokim polu widzenia, które dokładnie wykrywają przeszkody we wszystkich kierunkach, co umożliwia dookólne unikanie przeszkód. Pomiary lotnicze mogą być łatwo wykonywane w terenie o zróżnicowanym nachyleniu podłoża.
Zastosowania
Mapowanie sadów
Mavic 3M dzięki funkcji terrain-follow umożliwia wykonywanie pomiarów lotniczych w sadach na pochyłych terenach. W połączeniu z oprogramowaniem DJI Terra lub DJI SmartFarm Platofrm [6] do rekonstrukcji map sadów o wysokiej rozdzielczości, możliwe jest przeprowadzanie automatycznej identyfikacji liczby drzew, odróżnianie drzew od innych przeszkód czy obiektów oraz tworzenie trójwymiarowych tras dla dronów rolniczych Agras. Wszystko to sprawia, że misje są teraz bezpieczniejsze i bardziej wydajne.
Pomiary dronem Mavic 3M
Oprogramowanie DJI Terra/DJI smartFarm [6]
Generowanie tras 3D
Misje z wykorzystaniem dronów rolniczych Agras
Inteligentne rozpoznanie terenu
Mavic 3M może przeprowadzać automatyczne skanowania pól. Obrazy z obserwacji pola mogą być przesyłane do DJI SmartFarm Platform [6] w czasie rzeczywistym poprzez sieć 4G. Dzięki temu można w odpowiednim czasie znaleźć nieprawidłowości, takie jak braki wzrostów, zachwaszczenie i wyleganie roślin. Może również przeprowadzać inteligentne analizy, takie jak identyfikacja siewek bawełny i testowanie produkcji ryżu, wykorzystując identyfikację za pomocą sztucznej inteligencji w celu udostępniania w czasie rzeczywistym informacji o wzroście upraw, kierowania działaniami agronomicznymi i łatwego zarządzania wieloma hektarami ziemi uprawnej przez jedną osobę.
Monitorowanie środowiska i badanie zasobów naturalnych
Mavic 3M może być również wykorzystywany w badaniach środowiska i zasobów naturalnych, takich jak monitorowanie wzbogacania wody, badania rozmieszczenia lasów, badania miejskich terenów zielonych i inne.
Badanie jakości wody
Badania rozmieszczenia lasów
Badania terenów zieleni miejskiej
Cloud API
Mavic 3M może być bezpośrednio podłączony do platformy cloudowej innej firmy poprzez wbudowany w aplikację DJI Pilot 2 interfejs DJI Cloud API oparty na protokole MQTT. Nie ma potrzeby oddzielnego tworzenia aplikacji, aby umożliwić przesyłanie informacji o ładunkach użytkowych drona, transmisji na żywo, danych o zdjęciach i innych.
MSDK
Mavic 3M obsługuje Mobile SDK 5 (MSDK5) z w pełni otwartą próbką kodu produkcyjnego. MSDK5 umożliwia opracowanie autorskiej aplikacji sterującej dla patroli terenowych, inteligentnych pomiarów geodezyjnych i innych scenariuszy, czyniąc je bardziej przyjaznymi dla użytkownika.
Przypisy
1. NIE WOLNO latać w trudnych warunkach pogodowych, takich jak silny wiatr (prędkość wiatru 12 m/s lub więcej), śnieg, deszcz lub wyładowania atmosferyczne.NIE WOLNO latać na obszarach położonych 6000 metrów lub wyżej nad poziomem morza. NIE WOLNO latać dronem w środowisku, w którym temperatura wynosi poniżej -10° C lub powyżej 40° C. NIE WOLNO startować z ruchomych obiektów, takich jak samochody i łodzie. NIE WOLNO latać w pobliżu powierzchni odbijających światło, takich jak woda lub śnieg. W przeciwnym razie system pozycjonowania wizji może nie działać prawidłowo. Gdy sygnał GNSS jest słaby, lataj dronem w środowiskach o dobrym oświetleniu i widoczności. System wizyjny może nie działać prawidłowo w warunkach słabego oświetlenia. Należy pamiętać o bezpieczeństwie lotu podczas latania w pobliżu źródeł zakłóceń elektromagnetycznych. Powszechne źródła zakłóceń elektromagnetycznych to linie wysokiego napięcia, stacje przesyłowe wysokiego napięcia, stacje radarowe, stacje bazowe telefonii komórkowej, wieże nadawcze, hotspoty Wi-Fi, routery i urządzenia Bluetooth.
2. Odległość transmisji wynosi 8 km. Powyższe dane to najdalsze odległości komunikacyjne dla lotów w jedną stronę, bez powrotu, w ramach każdego standardu. Proszę zwrócić uwagę na podpowiedzi dotyczące powrotu w aplikacji DJI Pilot 2 podczas lotu.
3. Szczególne warunki testowe: W słonecznym otoczeniu bez wiatru, zdjęcie lotnicze jest uzyskiwane przy prędkości lotu 15 m/s, wysokości lotu 217 m, odległości próbkowania od ziemi (GSD) 5,73 cm dla widzialnego i 10 cm dla multispektralnego, współczynniku nakładania przód-tył 70% i współczynniku nakładania bocznego 60%.
4. Dane zostały zmierzone przy użyciu DJI Mavic 3M latającego ze stałą prędkością 36 km/h na poziomie morza w bezwietrznym środowisku, aż do całkowitego rozładowania – 0%. Są one przeznaczone wyłącznie do celów referencyjnych. Proszę zwrócić uwagę na komunikaty Return to Home w aplikacji DJI Pilot 2 podczas lotu.
5. Akcesoria opcjonalne. Ta usługa nie jest dostępna w niektórych krajach. Prosimy o skonsultowanie się z lokalnym dystrybutorem w celu uzyskania szczegółowych informacji. Nie instaluj modułu DJI Cellular, gdy używasz kamery wielospektralnej do przechwytywania danych, aby uniknąć zablokowania czujnika intensywności.
6. Platforma DJI Smart Agricultural Platform będzie wspierana w drugim kwartale 2023 roku. Usługa ta nie jest dostępna w niektórych krajach. Prosimy o skonsultowanie się z lokalnym dystrybutorem w celu uzyskania szczegółowych informacji.

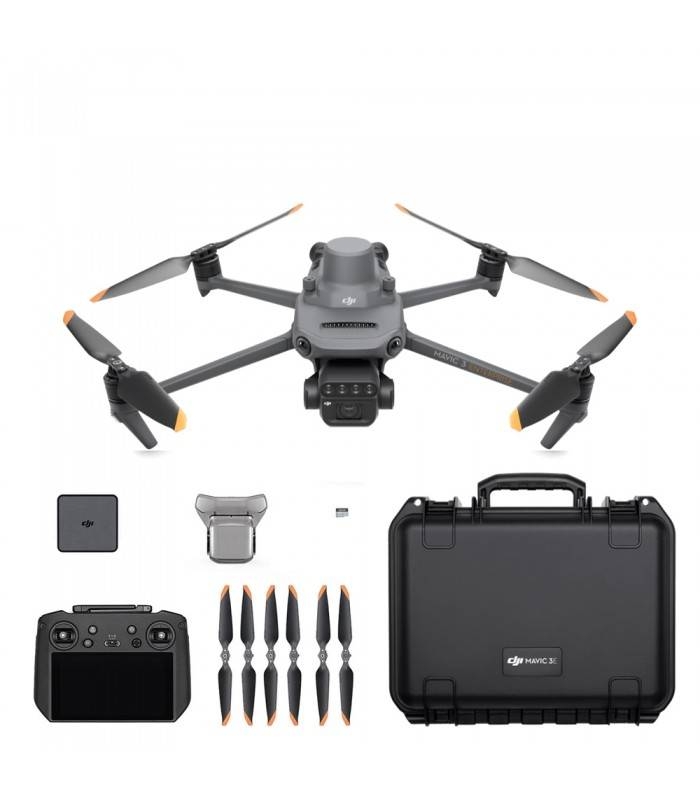

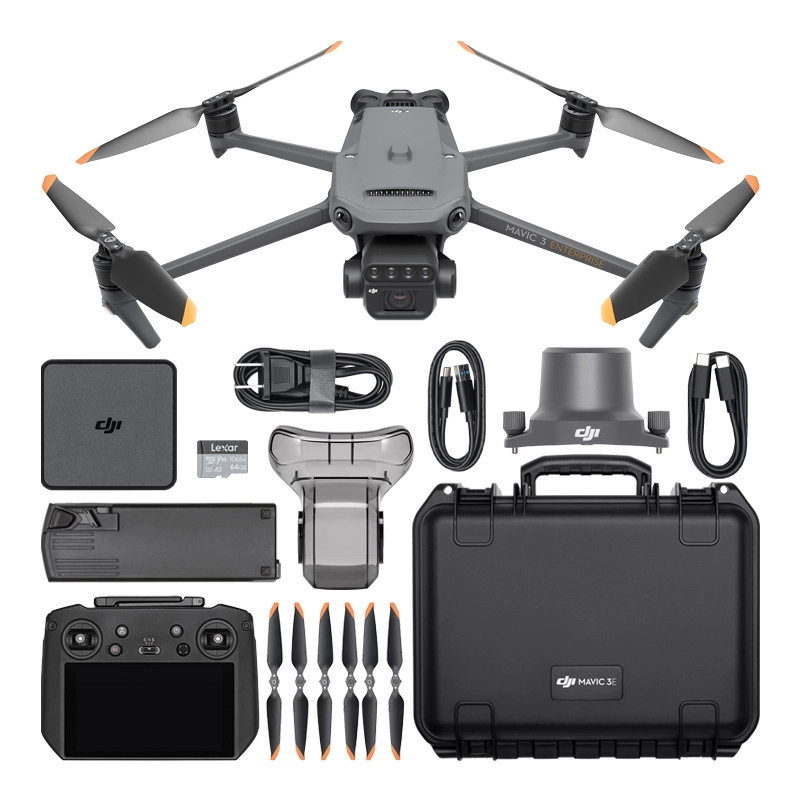

Zawartość zestawu
Dron Mavic 3 Multispectral x1
Moduł RTK x1
Aparatura DJI RC Pro Enterprise x1
Akumulator x1

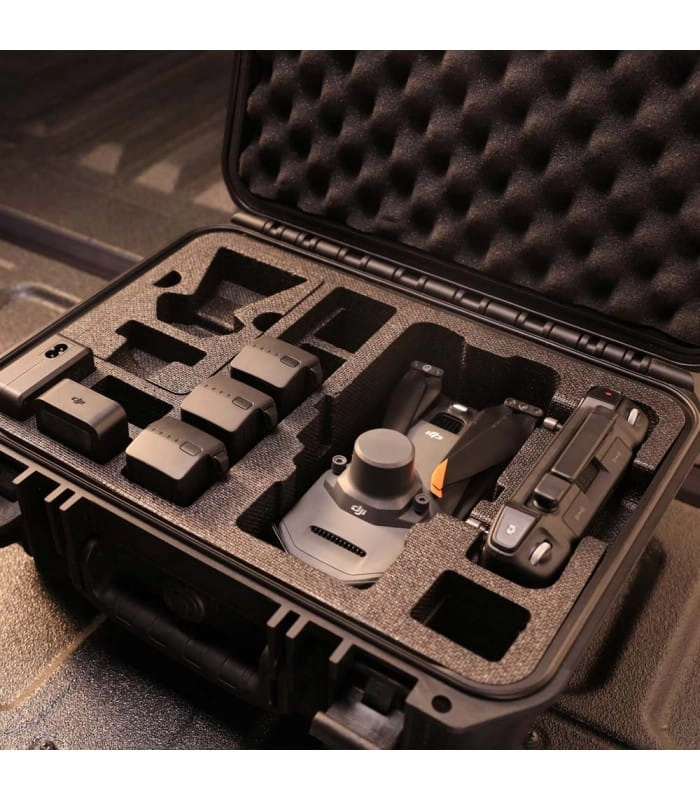

Walizka transportowa x1
Ładowarka USB-C x1
Para śmigieł x1
Osłona kamery x1
Kabel zasilający x1
Kabel USB-C do USB-C x1
Kabel USB-C x1
Karta pamięci x1
DJI Care Enterprise Basic na 24 miesięcy x1
DJI SmartFarm Platform na 12 miesięcy x1
Oprogramowanie DJI Terra Electricity na 3 miesiące x1
Specyfikacja techniczna DJI Mavic 3 Enterprise
DRON
| Masa netto (ze śmigłami i modułem RTK) [1] |
951 g |
| Maksymalna masa startowa | 1,050 g |
| Wymiary | Złożony (bez śmigieł): 223×96.3×122.2 mm) Rozłożony (bez śmigieł): 347.5×283×139.6 mm |
| Przekątna | 380.1 mm |
| Max. prędkość wznoszenia | 6 m/s (Tryb Normal) 8 m/s (Tryb Sport) |
| Max. prędkość opadania | 6 m/s (Tryb Normal) 6 m/s (Tryb Sport) |
| Max. prędkość lotu (na poziomie morza, bez wiatru) |
15 m/s (Tryb Normal) Lot do przodu: 21 m/s, lot w bok: 20 m/s, lot do tyłu: 19 m/s (tryb Sport) [2] |
| Max. odporność na prędkość wiatru | 12 m/s [3] |
| Max. wysokość startu nad poziomem morza |
6000 m (bez obciążania użytkowego) |
| Max. czas lotu (bez wiatru) | do 43 minut [4] |
| Max. czas zawisu (bez wiatru) | do 37 minut [4] |
| Max. odległość lotu | do 32 km [6] |
| Max. kąt nachylenia | 30° (Tryb Normal) 35° (Tryb Sport) |
| Max. prędkość kątowa | 200°/s |
| GNSS | GPS + Galileo + BeiDou + GLONASS (GLONASS jest obsługiwany tylko wtedy, gdy włączony jest moduł RTK) |
| Zakres dokładności zawisu | Pionowo: ±0,1 m (z włączoną funkcją Vision Positioning); ±0,5 m (z włączoną funkcją GNSS Positioning); ±0,1 m (z włączoną funkcją D- RTK) W poziomie: ±0,3 m (przy włączonej funkcji Vision Positioning); ±0,5 m (przy włączonej funkcji HD Positioning); ±0,1 m (przy włączonej funkcji RTK) |
| Temperatura pracy | -10° do 40° C |
| Pamięć wewnętrzna | N/A |
| Numer modelu silnika | 2008 |
| Numer modelu śmigła | 9453F Enterprise Edition |
| Czujnik światła | Wbudowany moduł |
Kamera RGB
| Czujnik obrazu | 4/3 CMOS Efektywne piksele: 20 MP |
| Obiektyw | FOV: 84° Równoważna ogniskowa: 24 mm Przysłona: f/2.8 to f/11 Ostrość: 1 m do ∞ |
| Zakres ISO | 100-6400 |
| Czas otwarcia migawki | Migawka elektroniczna: 8-1/8000 s Migawka mechaniczna: 8-1/2000 s |
| Max. rozmiar obrazu | 5280×3956 |
| Tryb fotografowania | Pojedyncze ujęcie: 20 MP Timelapse: 20 MP JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s JPEG + RAW: 3/5/7/10/15/20/30/60 s Panorama: 20 MP (materiał oryginalny) |
| Rozdzielczość wideo | H.264: 4K: 3840×2160@30fps FHD: 1920×1080@30fps |
| Max. szybkość transmisji wideo | 4K: 130Mbps FHD: 70Mbps |
| Obsługiwany system plików | exFAT |
| Format obrazu | JPEG/DNG (RAW) |
| Format wideo | MP4 (MPEG-4 AVC/H.264) |
Kamera Multispektralna
| Czujnik obrazu | 1/2.8-inch CMOS, Efektywne piksele: 5 MP |
| Obiektyw | FOV: 73,91° (61,2° x 48,10°) Ekwiwalentna ogniskowa: 25 mm Przysłona: f/2,0 Ostrość: Stała ostrość |
| Pasmo kamery multispektralnej | Green (G): 560 ± 16 nm; Red (R): 650 ± 16 nm; Red Edge (RE): 730 ± 16 nm; Bliska podczerwień (NIR): 860 ± 26 nm; |
| Zakres wzmocnienia | 1x-32x |
| Czas otwarcia migawki | Migawka elektroniczna: 1/30~1/12800 s |
| Max. rozmiar obrazu | 2592×1944 |
| Format obrazu | TIFF |
| Format wideo | MP4 (MPEG-4 AVC/H.264) |
| Tryb fotografowania | Pojedyncze ujęcie: 5 MP Timelapse: 5 MP TIFF: 2/3/5/7/10/15/20/30/60 s |
| Rozdzielczość wideo | H.264 FHD: 1920 x 1080@30fps Treść wideo: NDVI/GNDVI/NDRE |
| Max. szybkość transmisji wideo | Strumień: 60 Mbps |
Gimbal
| System stabilizacji | 3-osiowy gimbal mechaniczny (tilt, roll, pan) |
| Zakres mechaniczny | Tilt: -135° do 45° Roll: -45° do 45° Pan: -27° do 27° |
| Kontrolowany zakres | Tilt: -90° do 35° Pan: Niekontrolowany |
| Max. prędkość sterowania (nachylenie) | 100°/s |
| Zakres drgań kątowych | ±0.007° |
System czujników
| Typ systemu czujników | Wielokierunkowy system widzenia dwusensorowego, z czujnikiem podczerwieni w dolnej części drona |
| Do przodu | Zakres pomiaru odległości: 0,5 m do 20 m Zasięg detekcji: 0,5 m do 200 m Efektywna prędkość unikania przeszkód: Prędkość lotu ≤15 m/s FOV: Poziomo 90°, pionowo 103° |
| Do tyłu | Zakres pomiaru odległości: 0,5 m do 16 m Efektywna prędkość unikania przeszkód: Prędkość lotu ≤12 m/s FOV: Poziomo 90°, pionowo 103° |
| Na boki | Zakres pomiaru odległości: 0,5 m do 25 m Efektywna prędkość unikania przeszkód: Prędkość lotu ≤15 m/s FOV: Poziomo 90°, pionowo 85° |
| W górę | Zakres pomiaru odległości: 0,2 m do 10 m Efektywna prędkość unikania przeszkód: Prędkość lotu ≤6 m/s FOV: Przód i tył 100°, lewo i prawo 90° |
| W dół | Zakres pomiaru odległości: 0,3 m do 18 m Efektywna prędkość unikania przeszkód: Prędkość lotu ≤6 m/s FOV: Przód i tył 130°, lewo i prawo 160° |
| Środowisko operacyjne | Przód, tył, lewo, prawo, góra: Powierzchnie z wyraźnymi wzorami i odpowiednim oświetleniem (>15 luksów, środowiska z normalnym oświetleniem fluorescencyjnym w pomieszczeniach) Poniżej: Powierzchnie z rozproszonym materiałem odbijającym i współczynnikiem odbicia >20% (takie jak ściany, drzewa, ludzie itp.); Odpowiednie oświetlenie (>15 luksów, środowiska z normalnym narażeniem na światło fluorescencyjne w pomieszczeniach) |
Transmisja wideo
| System transmisji wideo | DJI O3 Image Transmission Industry Edition |
| Jakość Live View | Aparatura zdalnego sterowania: 1080p/30fps |
| Pasmo robocze [7] | 2.400-2.4835 GHz 5.725-5.850 GHz |
| Max. efektywna odległość sygnału (bez przeszkód, bez zakłóceń [8] |
CE: 8 km SRRC: 8 km MIC: 8 km |
| Max. odległość transmisji (z przeszkodami) [9] |
Silne zakłócenia (krajobrazy miejskie, osiedla mieszkaniowe itp.): 1,5-3 km (FCC/CE/SRRC/MIC) Średnie zakłócenia (krajobrazy podmiejskie, parki miejskie itp.): 3-6 km (CE/SRRC/MIC) Słabe Zakłócenia (odległe pola, otwarte tereny rolnicze, itp.): 6-8 km (CE/SRRC/MIC) |
| Max. prędkość pobierania | 15 MB/s (z DJI RC Pro Enterprise Edition) |
| Opóźnienie (w zależności od środowiska i urządzenia mobilnego) |
Około 200 millisekund |
| Anteny | 4 anteny, 2 nadawcze i 4 odbiorcze |
| Moc nadajnika (EIRP) | 2.4 GHz: 5.8 GHz: |
| Inne | Obsługuje moduł DJI Cellular |
DJI RC Pro Enterprise Edition
| System transmisji obrazu | DJI O3 Image Transmission Industry Edition |
| Max. efektywna odległość sygnału (bez przeszkód, bez zakłóceń [8] |
CE: 8 km SRRC: 8 km MIC: 8 km |
| Pasmo robocze transmisji obrazu [7] | 2.400-2.4835 GHz 5.725-5.850 GHz |
| Anteny | 4 anteny, 2 nadawcze i 4 odbiorcze |
| Pasmo robocze transmisji obrazu i moc nadajnika (EIRP) |
2.4 GHz: 5.8 GHz: |
| Protokół Wi-Fi | 802.11 a/b/g/n/ac/ax Obsługa 2×2 MIMO Wi-Fi |
| Pasmo robocze Wi-Fi [7] | 2.400-2.4835 GHz 5.150-5.250 GHz 5.725-5.850 GHz |
| Pasmo robocze Wi-Fi i moc nadajnika (EIRP) |
2.4 GHz: 5.1 GHz: 5.8 GHz: |
| Protokół Bluetooth | Bluetooth 5.1 |
| Pasmo robocze Bluetooth | 2.400-2.4835 GHz |
| Moc nadajnika Bluetooth (EIRP) | <10 dBm |
| Rozdzielczość ekranu | 1920×1080 |
| Rozmiar ekranu | 5.5 cala |
| Szybkość odświeżania ekranu | 60 fps |
| Jasność ekranu | 1,000 nitów |
| Ekran dotykowy | 10-punktowy multi-touch |
| Akumulator | Bateria litowo-jonow (5000 mAh, 7.2 V) |
| Typ ładowania | Zaleca się stosowanie koncentratora do ładowania baterii o mocy 100W lub ładowarki USB o specyfikacji 12V lub 15V |
| Moc znamionowa | 12 Watów |
| Pojemność magazynowa | Pamięć wewnętrzna (ROM): 64 GB Obsługa kart microSD w celu zwiększenia pojemności pamięci masowej |
| Czas ładowania | Około 1,5 godziny (pomiar dokonany wyłącznie przy użyciu koncentratora ładowania baterii 100 W do ładowania pilota lub przy użyciu ładowarki USB 15 V) Około 2 godzin (pomiar przy użyciu ładowarki USB 12 V) Około 2 godzin i 50 minut (pomiar dokonany przy użyciu koncentratora ładowania akumulatorów o mocy 100 W do jednoczesnego ładowania samolotu i pilota) |
| Czas pracy | Około 3 godziny |
| Port wyjścia wideo | Port Mini-HDMI |
| Temperatura pracy | -10° do 40° C |
| Zakres temperatury przechowywania | <1 miesiąc: -30° do 60° C Jeden do trzech miesięcy: -30° do 45° C Trzy do sześciu miesięcy: -30° do 35° C Więcej niż sześć miesięcy: -30° do 25° C |
| Temperatura ładowania | 5° do 40° C |
| Obsługiwane drony [10] | DJI Mavic 3E DJI Mavic 3T DJI Mavic 3M |
| GNSS | GPS + Galileo + GLONASS |
| Wymiary | Antena jest złożona i nie ma zainstalowanych drążków sterujących: 183,27×137,41×47,6 mm (D×S×W) Antena rozłożona i zainstalowane są drążki sterujące:183,27×203,35×59,84 mm (D×S×W) |
| Masa | ok. 680 g |
| Numer modelu | RM510B |
Przechowywanie
| Obsługiwane karty microSD | Proszę użyć karty pamięci o indeksie prędkości V30 lub wyższym, lub użyć karty pamięci z zalecanej listy |
| Zalecane karty microSD | Aparatura zdalnego sterowania: SanDisk Extreme PRO 64GB V30 A2 microSDXC SanDisk High Endurance 64GB V30 microSDXC SanDisk Extreme 128GB V30 A2 microSDXC SanDisk Extreme 256GB V30 A2 microSDXC SanDisk Extreme 512GB V30 A2 microSDXC Lexar 667x 64GB V30 A2 microSDXC Lexar High-Endurance 64GB V30 microSDXC Lexar High-Endurance 128GB V30 microSDXC Lexar 667x 256GB V30 A2 microSDXC Lexar 512GB V30 A2 microSDXC Samsung EVO Plus 64GB V30 microSDXC Samsung EVO Plus 128GB V30 microSDXC Samsung EVO Plus 256GB V30 microSDXC Samsung EVO Plus 512GB V30 microSDXC Kingston Canvas Go! Plus 128GB V30 A2 microSDXC Kingston Canvas React Plus 128GB V90 A1 microSDXC Dron: SanDisk Extreme 32GB V30 A1 microSDHC SanDisk Extreme PRO 32GB V30 A1 microSDHC SanDisk Extreme 512GB V30 A2 microSDXC Lexar 1066x 64GB V30 A2 microSDXC Kingston Canvas Go! Plus 64GB V30 A2 microSDXC Kingston Canvas React Plus 64GB V90 A1 microSDXC Kingston Canvas Go! Plus 128GB V30 A2 microSDXC Kingston Canvas React Plus 128GB V90 A1 microSDXC Kingston Canvas React Plus 256GB V90 A2 microSDXC Samsung PRO Plus 256GB V30 A2 microSDXC |
Akumulator
| Pojemność | 5000 mAh |
| Napięcie standardowe | 15.4 V |
| Max. napięcie ładowania | 17.6 V |
| Typ ogniwa | LiPo 4S |
| Skład chemiczny ogniwa | Lithium Cobalt |
| Energia | 77 watogodzin |
| Masa | 335.5 g |
| Temperatura ładowania | 5° do 40° C |
Moduł RTK
| Wymiary | 50.2 × 40.2 × 66.2 mm |
| Masa | 24±2 g |
| Interfejs | USB-C |
| Moc | ok 1.
|
